DFC-3B高离地间隙车桥壳体结构设计

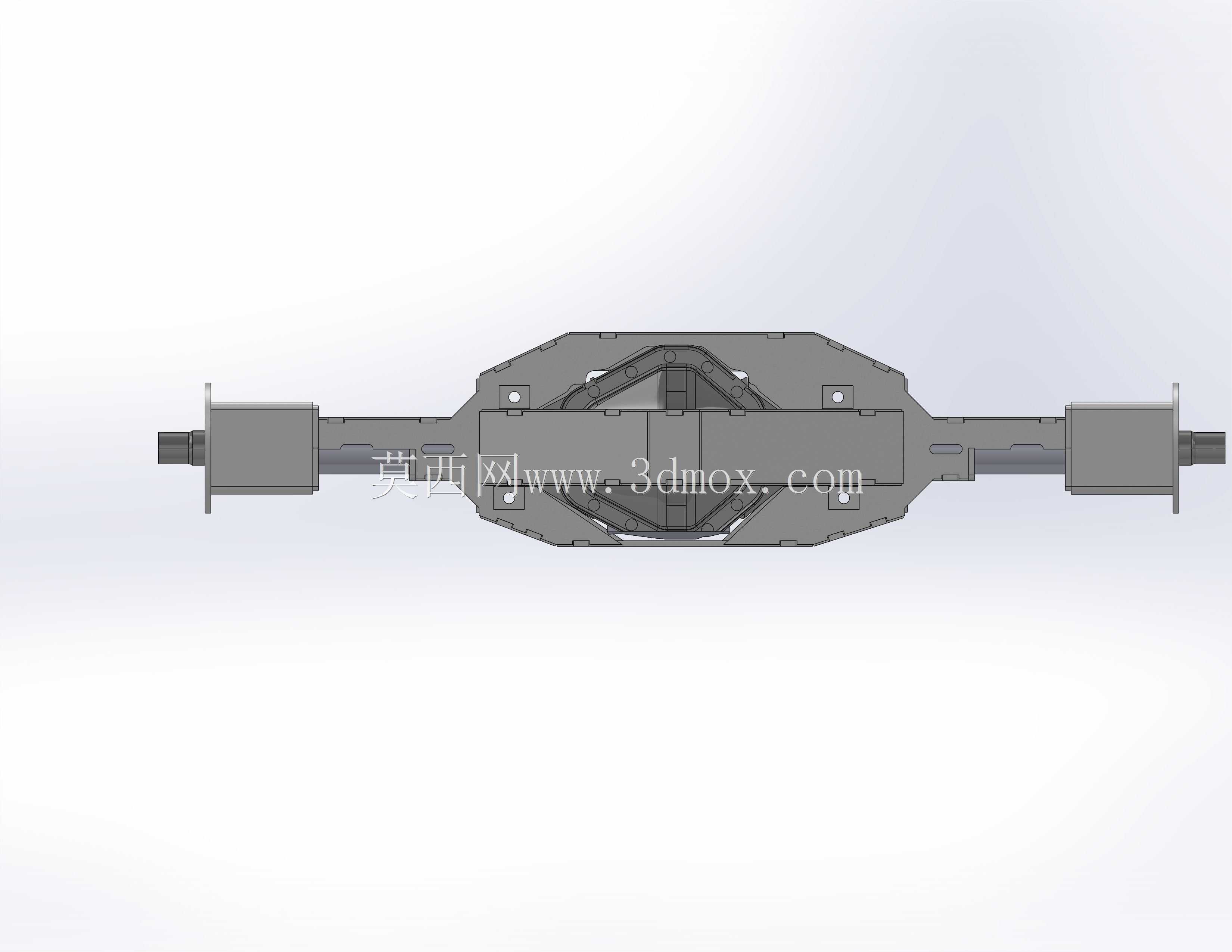

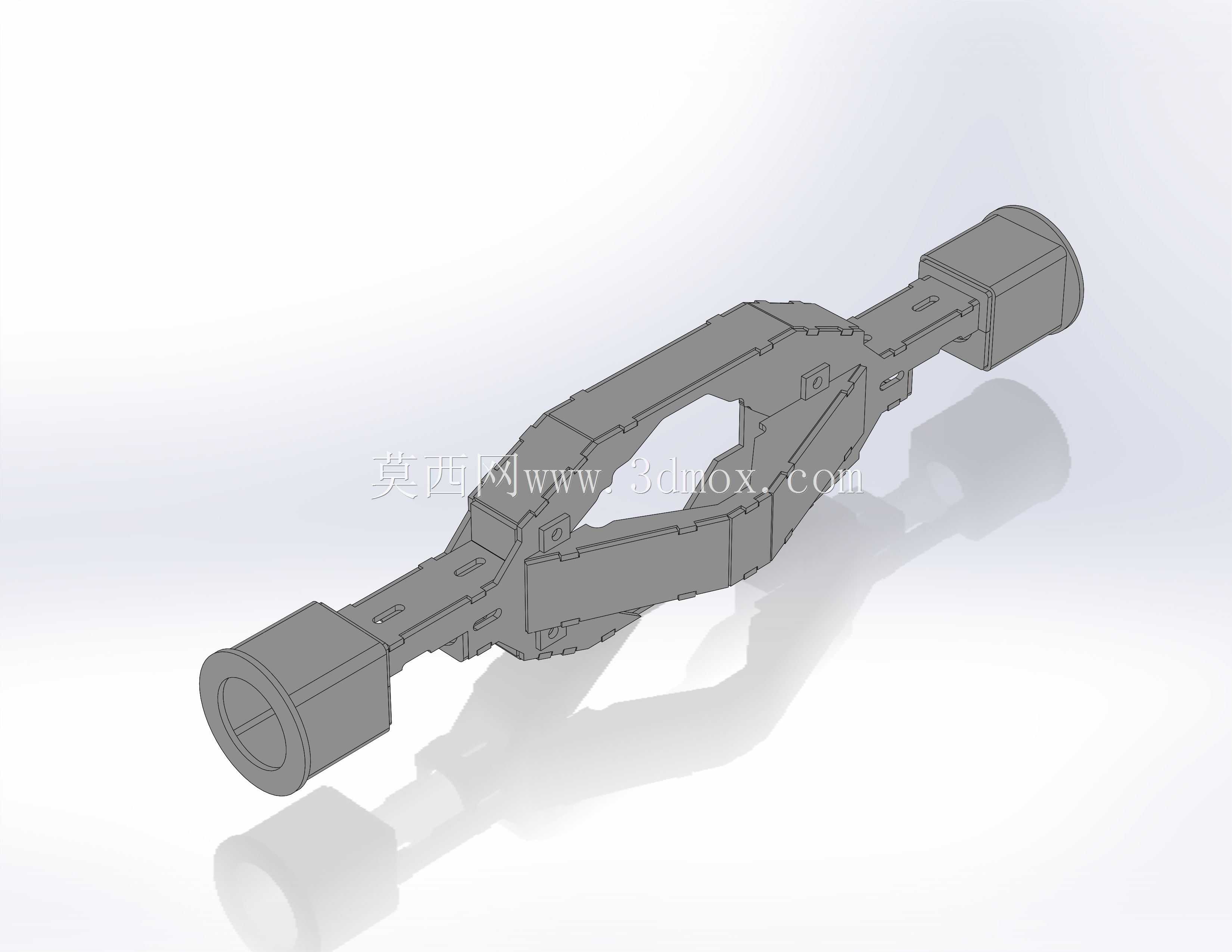

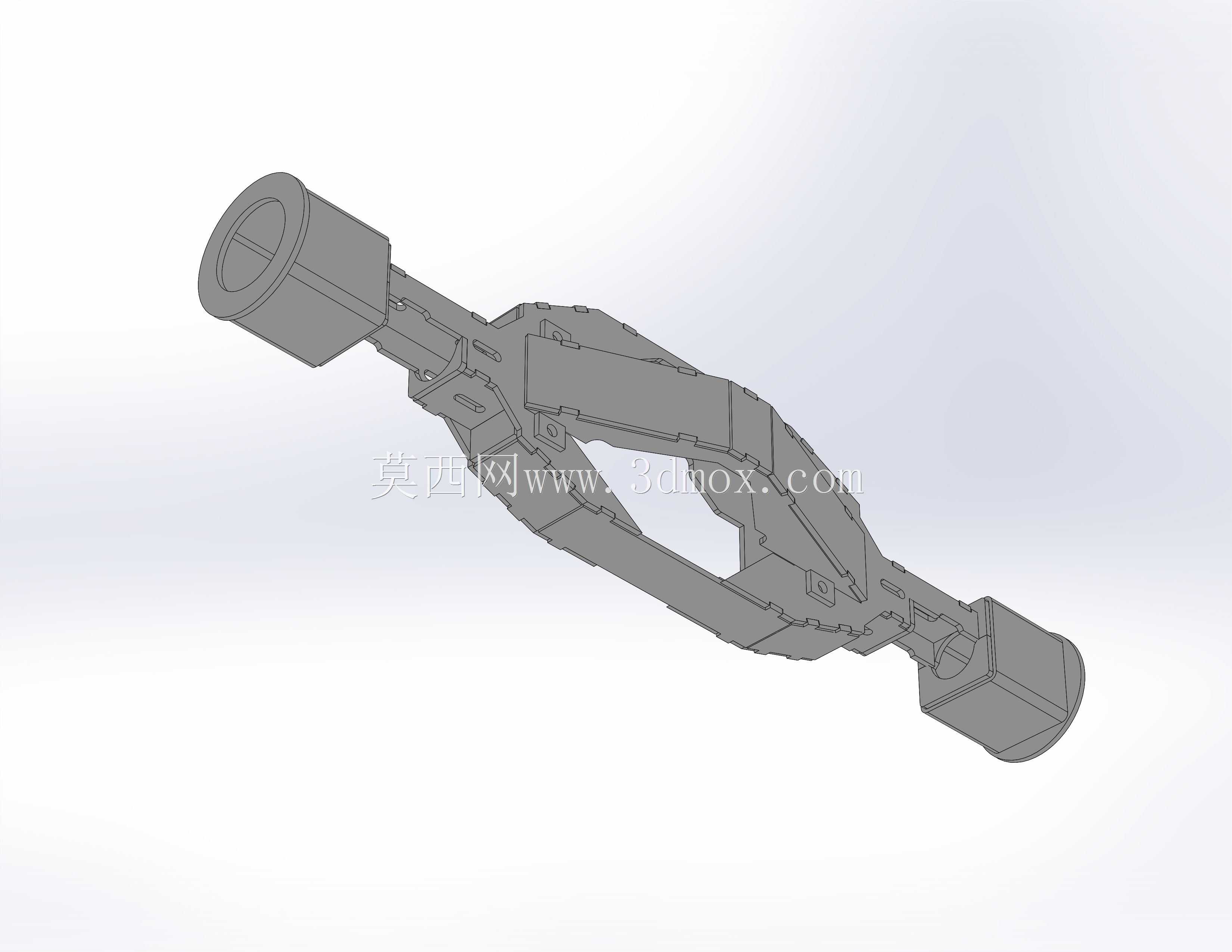

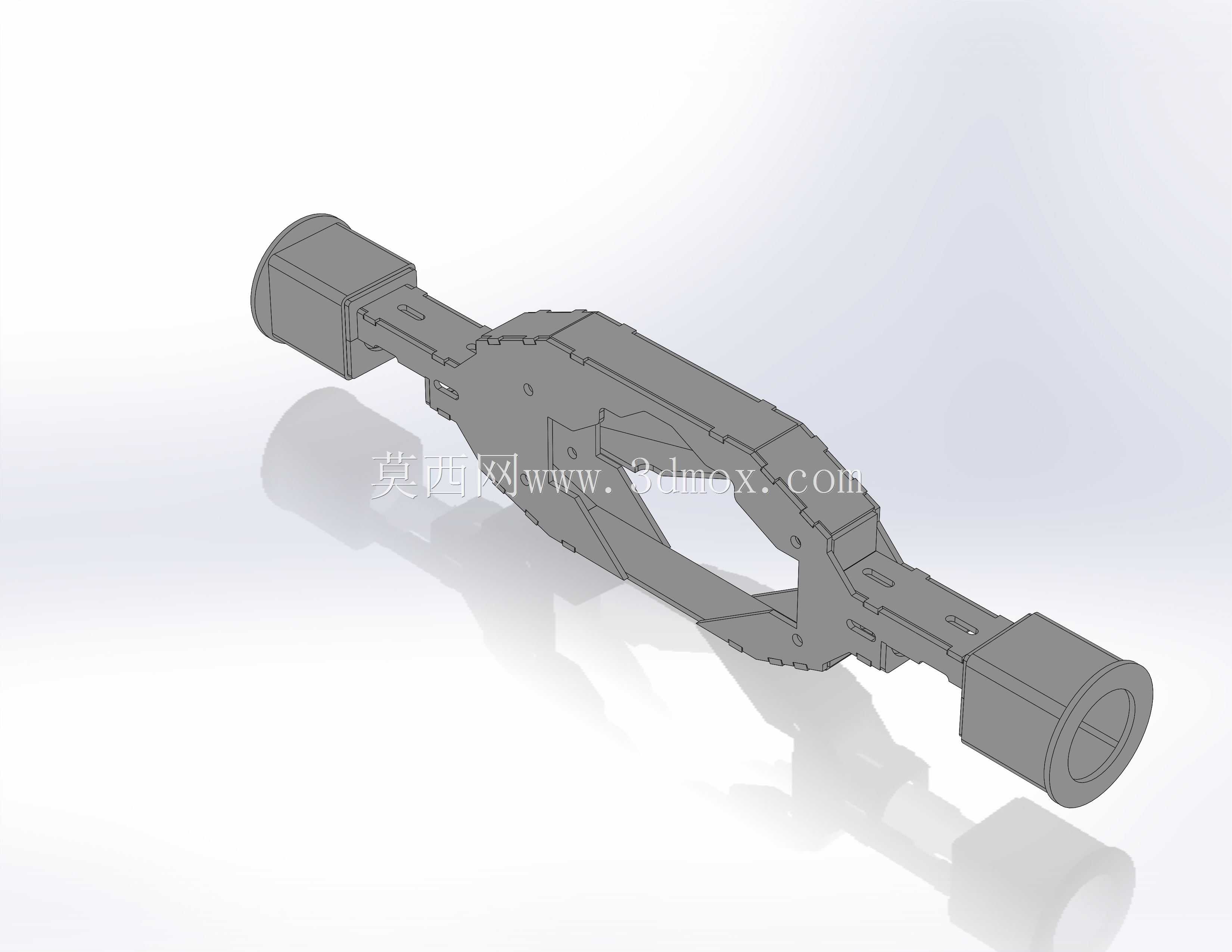

　　在越野车辆、非道路作业机械的底盘传动系统设计中，车桥壳体作为核心承载构件，既要承担整车整备质量与作业载荷的传递，还要为内部主减速器、差速器、半轴等传动部件提供密闭防护空间，同时需要匹配悬架、制动系统的安装接口，其结构设计直接决定了车辆的通过性与承载可靠性。这款DFC-3B结构针对复杂非铺装路面的通行需求做了定向优化，区别于常规量产车桥的冲压焊接壳体结构，其整体采用了对称式的变截面壳体设计，中部为容纳主减差速器总成的膨大腔体，向两侧延伸的桥管段逐步收窄，末端预留轮毂、制动底板的安装定位止口，整体轮廓顺着载荷传递路径做了流线型过渡，避免了直角结构带来的应力集中问题。

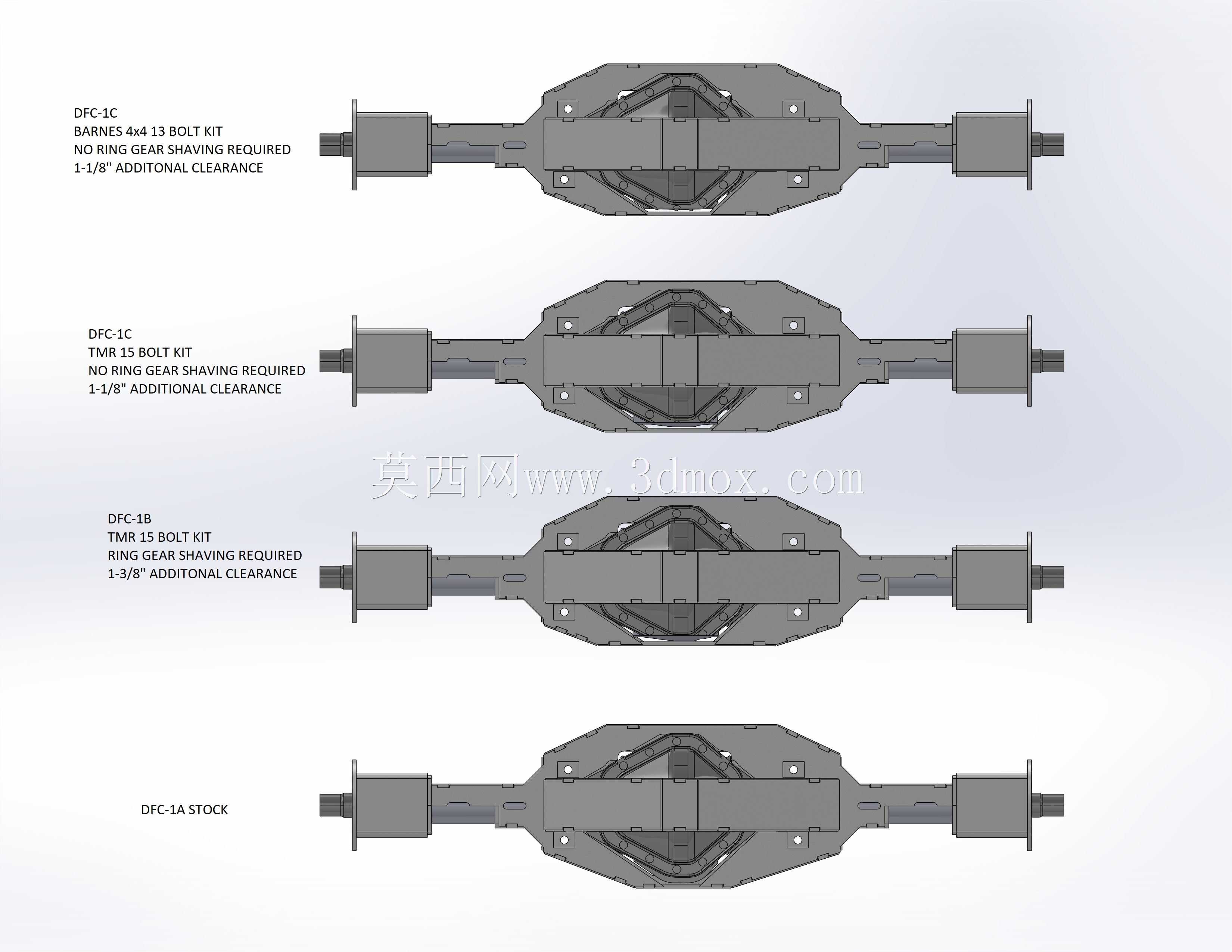

　　从实际应用场景来看，这类结构多用于需要频繁穿越沟壑、碎石路面的越野改装车辆、小型林业作业机械或者山地农用运输设备，这类场景下车辆经常会遇到路面凸起托底的风险，常规车桥的最小离地间隙往往成为通过性的瓶颈。该结构在设计时特意优化了桥壳中部的下沿轮廓，通过调整主减腔体的布置角度，配合对应的螺栓连接方案，能够实现1-3/8英寸的离地间隙提升，相比同承载级别的常规桥壳，托底风险降低近40%。在连接方案上，设计选用TMR15规格的螺栓套件，搭配3/8英寸厚度的齿圈进行连接固定，整套连接副共设置14个螺栓点位，沿齿圈圆周均匀分布，每个螺栓点位都做了局部凸台强化，避免螺栓预紧力导致壳体局部压溃，同时均匀分布的连接点能够让齿圈与桥壳端面的压紧力更均匀，杜绝传动过程中齿圈偏摆、连接螺栓受剪断裂的问题。

　　在安装边界的设计上，两侧桥管末端的安装接口采用了标准化的止口定位结构，止口直径与端面螺栓孔位完全匹配对应吨位级别的轮毂单元与制动总成，不需要额外做转接法兰即可直接装配，降低了改装与装配的适配成本。桥壳中部的主减安装面做了精加工余量预留，建模时已经考虑了加工工艺的退刀空间，端面的平面度公差可以通过一次装夹铣削完成，不需要二次找正。壳体的壁厚设计遵循载荷分布规律，中部承载较大的腔体区域壁厚比两侧桥管段厚2mm，既保证了核心区域的刚度与抗冲击性能，又不会过度增加整体重量，经过有限元校核，在2.5倍额定轴荷的冲击载荷下，壳体最大应力点出现在桥管与中部腔体的过渡圆角处，应力值远低于所选材料的屈服强度，满足非道路机械的动载使用要求。

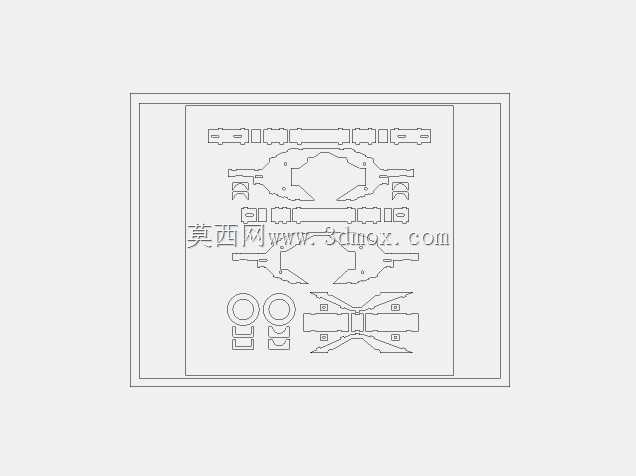

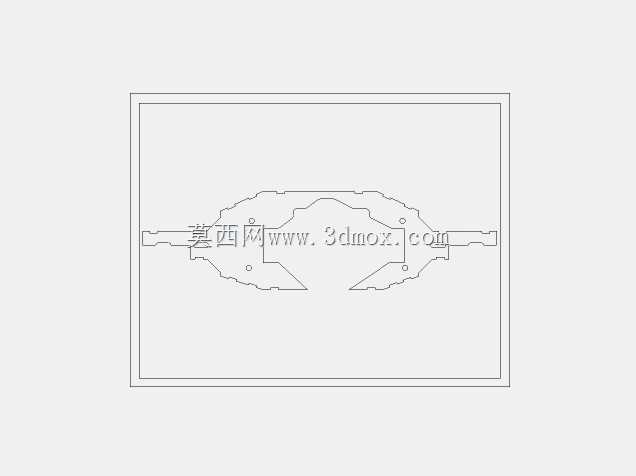

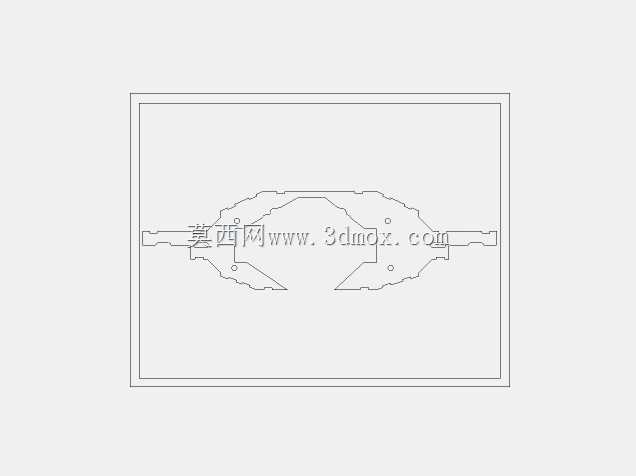

　　从结构设计思路来看，这款桥壳没有采用常规的整体铸造或者冲压焊接方案，而是做了分体式的壳体拼合设计，上下两片壳体通过沿轮廓分布的连接点固定，这种设计一方面降低了单件的成型难度，不需要大吨位的冲压设备或者复杂的铸造模具，小批量生产时的成本更可控；另一方面也方便后期内部传动部件的检修，不需要整体拆解桥壳与悬架的连接，拆开分体连接点即可对内部差速器、主减齿轮进行检查维护。在细节处理上，壳体表面所有的棱边都做了R3以上的圆角过渡，既避免了应力集中，也减少了涂装时的流挂死角，提升了壳体的防腐性能。桥管上预留的悬架安装支座点位，位置度公差控制在0.2mm以内，能够适配钢板弹簧或者螺旋弹簧的安装接口，不需要额外打孔调整，避免了现场改装对桥壳结构强度的破坏。

　　需要注意的是，虽然这套连接方案的物料成本相比常规的薄齿圈、少螺栓方案略高，但是换来的离地间隙提升与连接可靠性提升，对于经常在复杂路面行驶的车辆来说，能够大幅降低托底故障、连接松动的维修概率，全生命周期的使用成本反而更低。建模过程中已经对所有的安装孔位、配合止口做了参数化关联，调整桥管长度、主减腔体尺寸时，对应的安装点位会自动更新，方便后续衍生不同轮距、不同承载级别的同系列桥壳结构，缩短同平台产品的开发周期。
