V型八缸发动机带SBC下支架总成结构

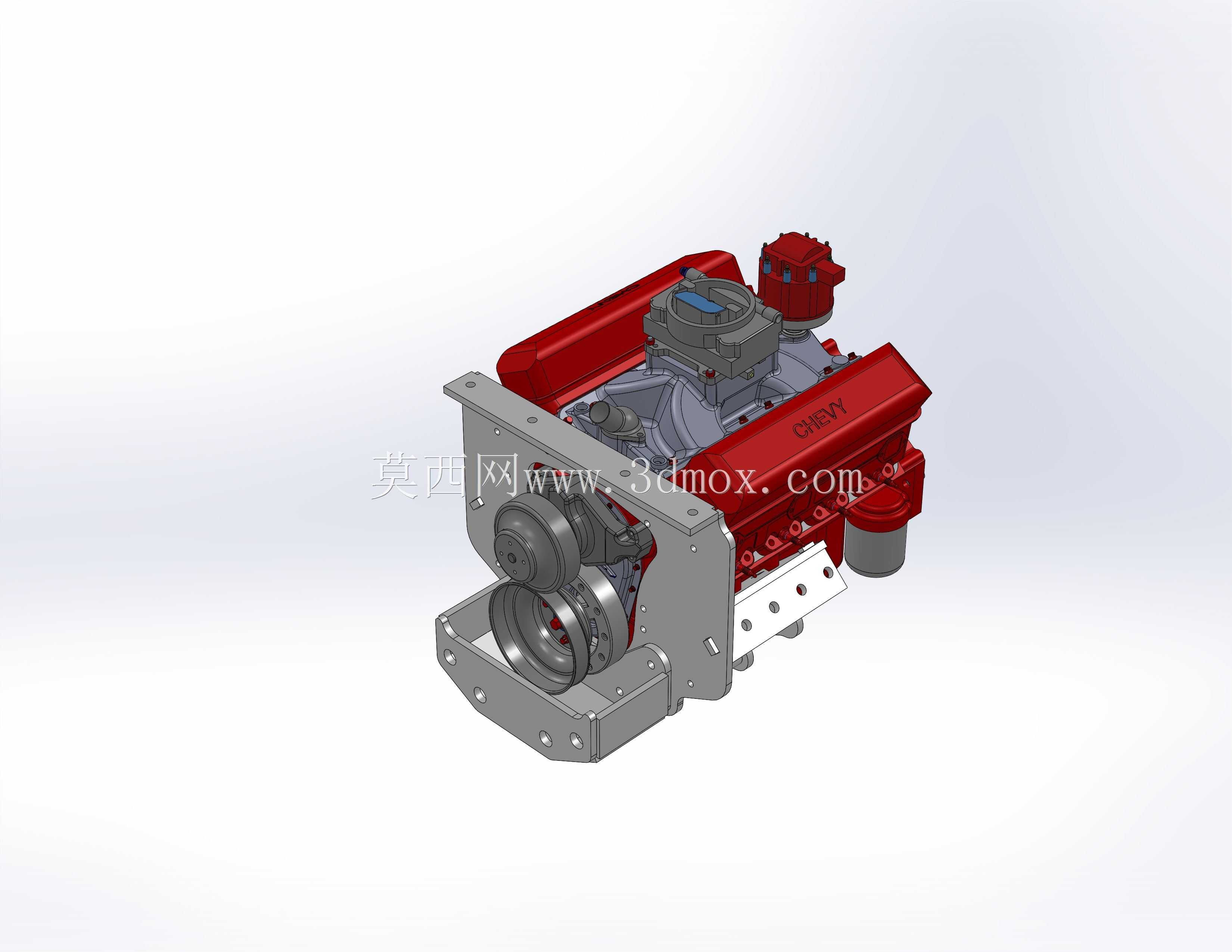

　　这套动力总成结构主要面向小排量改装车、小型通用动力机组、非道路移动机械的动力配套场景，可作为轻型越野车辆、小型作业机具、固定动力站的核心动力输出单元使用。整套结构的核心是经典的V型八缸内燃机本体，配套设计的SBC下支架承担动力单元与安装基座的连接承载作用，在实际装机场景中，支架需要承受发动机运转过程中产生的往复惯性力、扭矩反作用力以及路面传递的随机振动载荷，因此结构设计上优先保证连接刚度与疲劳强度。从功能特性来看，发动机本体采用经典的90度V型缸体布局，这种布局能够有效平衡一阶往复惯性力，降低整机运转的振动水平，缸盖部分集成了气门驱动机构与进排气接口，顶部的化油器（或节气门体）安装座预留了标准的安装孔位，

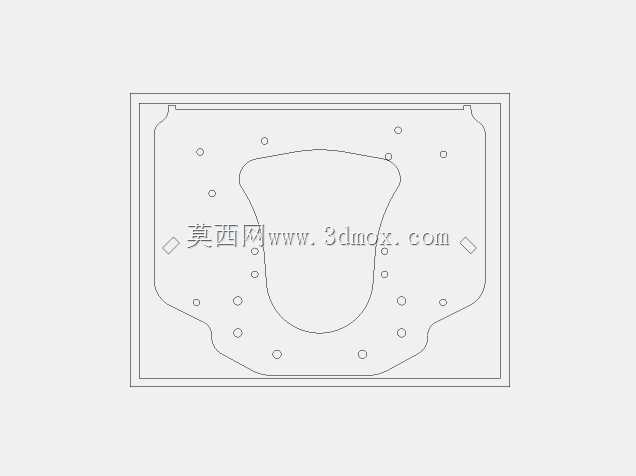

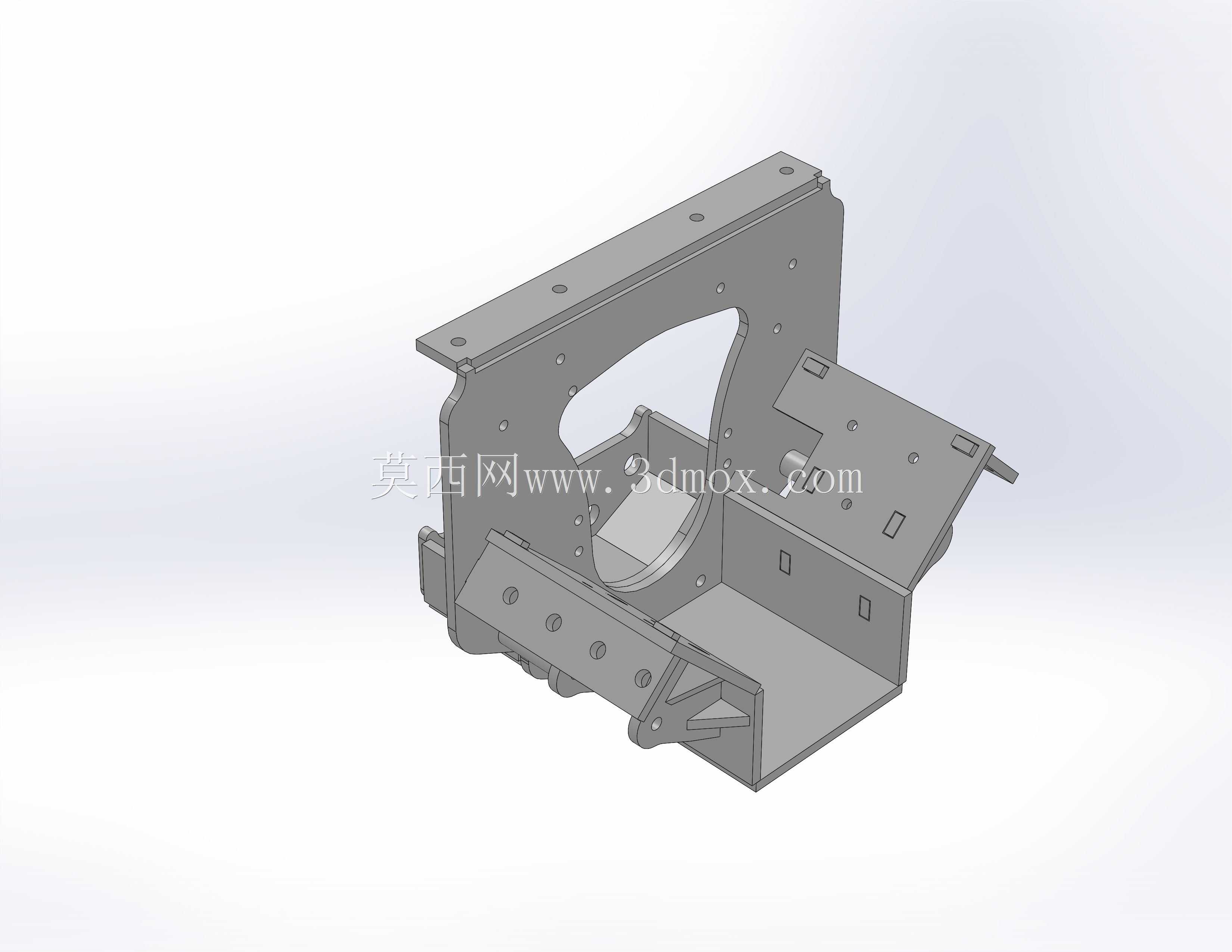

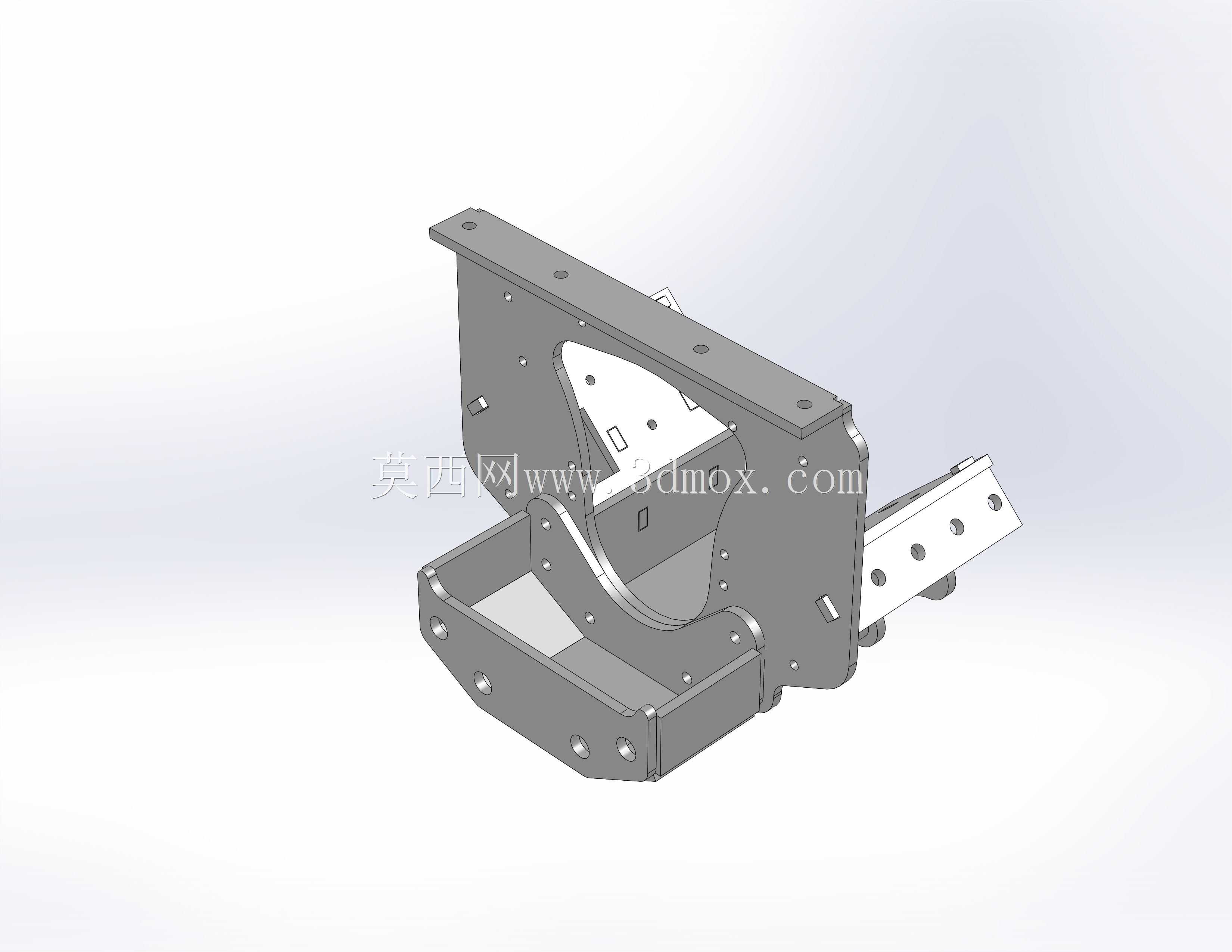

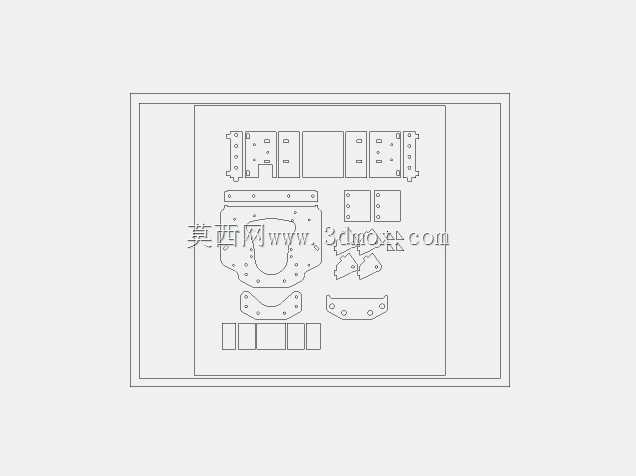

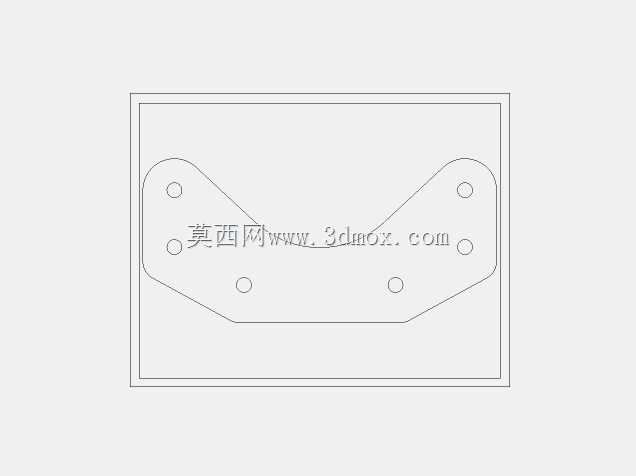

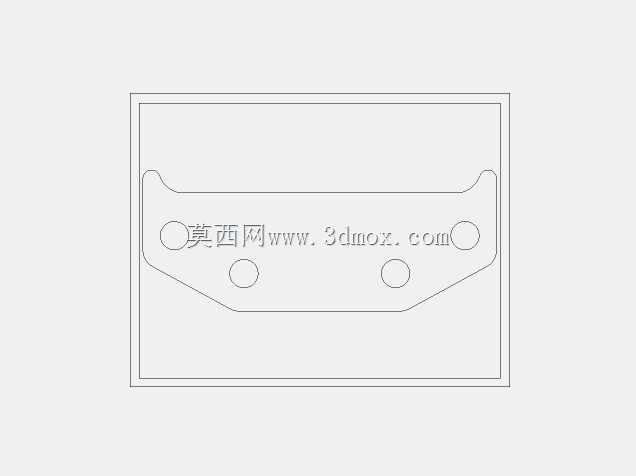

　　可适配不同规格的供油系统组件，前端的皮带轮系预留了水泵、发电机、空调压缩机等附件的安装位置，能够满足不同配套场景的附件驱动需求。SBC下支架的设计充分考虑了现场安装的灵活性，支架主体采用折弯焊接与机加工结合的成型工艺，与缸体连接的安装面经过平面度加工，保证连接面的贴合精度，避免安装应力导致的缸体变形；支架底部的安装孔采用长圆孔与圆孔组合的布局，能够适配不同安装基座的孔位偏差，降低现场安装的对位难度。设计过程中，针对支架与电机（启动马达）的连接形式做了冗余设计，既可以采用传统的蛤壳式抱箍连接，也可以直接将启动马达焊接固定在支架上，焊接固定的形式更适合高振动的作业场景，能够避免抱箍长期受振松动的问题，实际装配时建议先做试装对位，

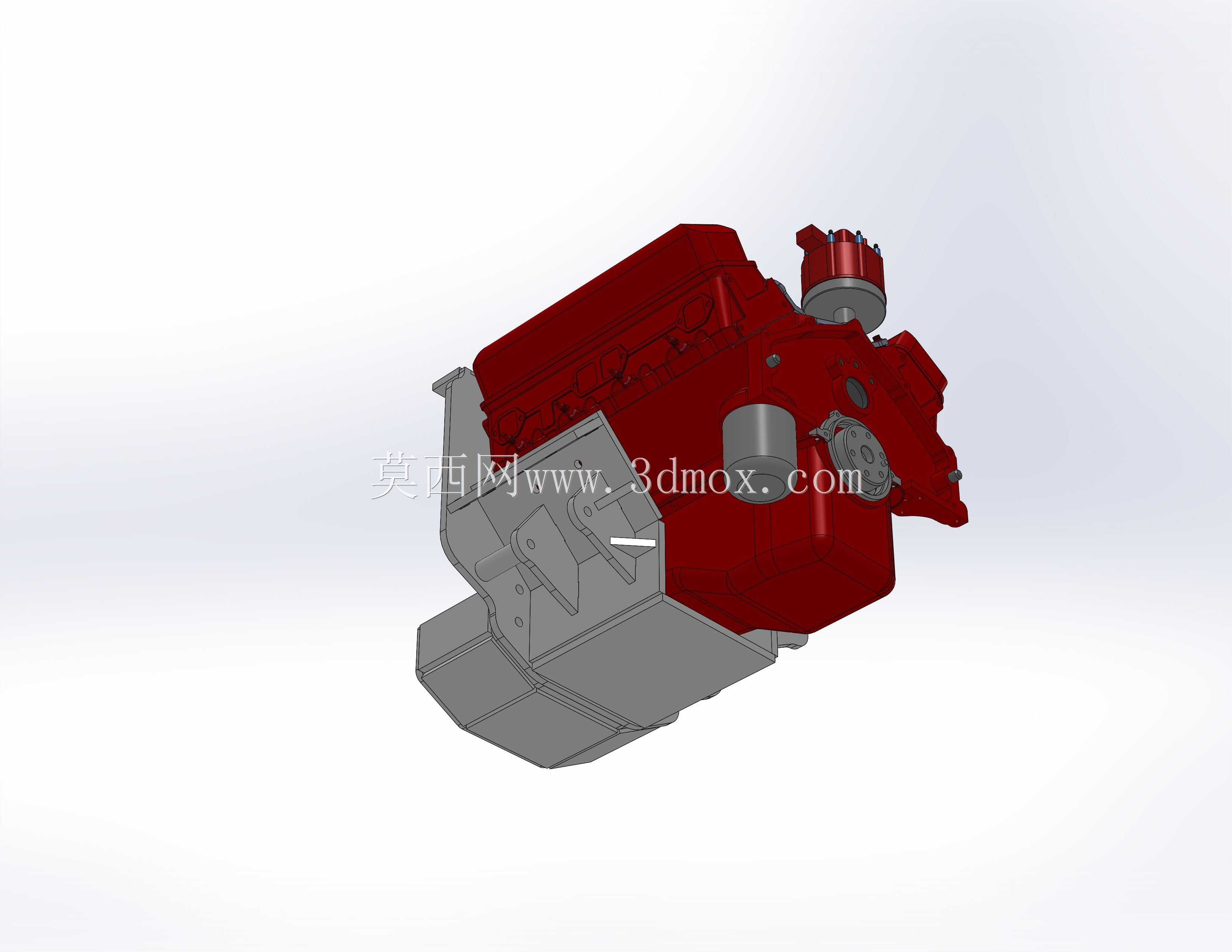

　　确认马达齿轮与飞轮齿圈的啮合间隙符合要求后再完成焊接固定，避免啮合间隙不当导致的齿面异常磨损。从安装边界来看，整套动力总成的横向最大尺寸集中在缸体两侧的排气歧管安装位置，纵向尺寸从前端皮带轮端面到后端飞轮壳端面，安装时需要预留至少15mm的周边间隙，避免与周边车架、覆盖件产生运动干涉；支架底部的安装面距离油底壳最低点的高度经过校核，能够保证油底壳的最小离地间隙满足非道路场景的通过性要求，同时预留了机油滤清器的拆装空间，日常保养时不需要拆卸动力总成就可以完成机滤更换、机油排放等操作。结构细节上，缸体两侧的气门室盖采用密封压条结构，能够降低机油渗漏的概率，顶部的分电器（或点火线圈安装座）位置经过优化，避免与引擎盖内板产生干涉，

　　支架上预留的多个辅助安装孔可用于固定线束卡扣、管路支架等附属零件，减少整机装配时的额外焊接打孔工作量。在强度校核层面，支架的板材厚度选用1/2规格的结构钢材料，通过有限元分析验证，在发动机最大输出扭矩工况下，支架的最大应力低于材料的屈服强度，疲劳寿命能够满足整机全生命周期的使用要求，安装面的变形量控制在0.1mm以内，不会影响缸体与支架的连接密封性。这套结构的建模过程完全按照实际加工装配的逻辑搭建，各个连接部位的孔位、配合面都保留了真实的公差余量，可直接用于改装方案的验证、安装工装的设计以及教学演示场景，能够帮助结构设计人员快速完成动力总成的搭载匹配工作，减少前期方案验证的重复建模工作量。
