555cu实验用五缸径向发动机连杆总成结构

　　径向发动机的连杆总成是动力传递路径中最核心的受力构件之一，这套适配555cu排量实验型五缸径向发动机的连杆结构，从设计之初就围绕高转速工况下的交变载荷承载需求、往复惯性力控制、多缸动力汇流的安装适配性做了全维度的结构优化，和传统直列发动机的连杆结构存在明显的设计差异。

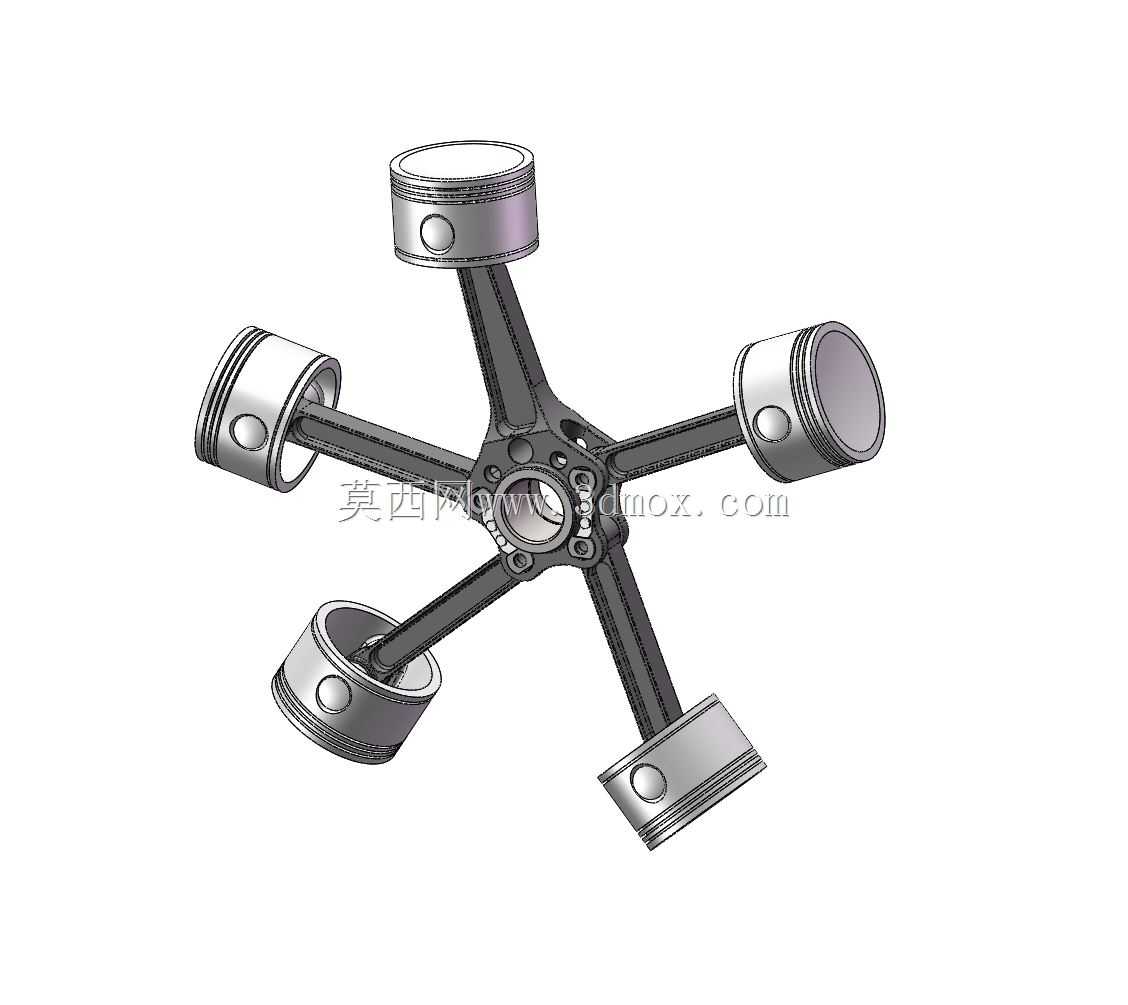

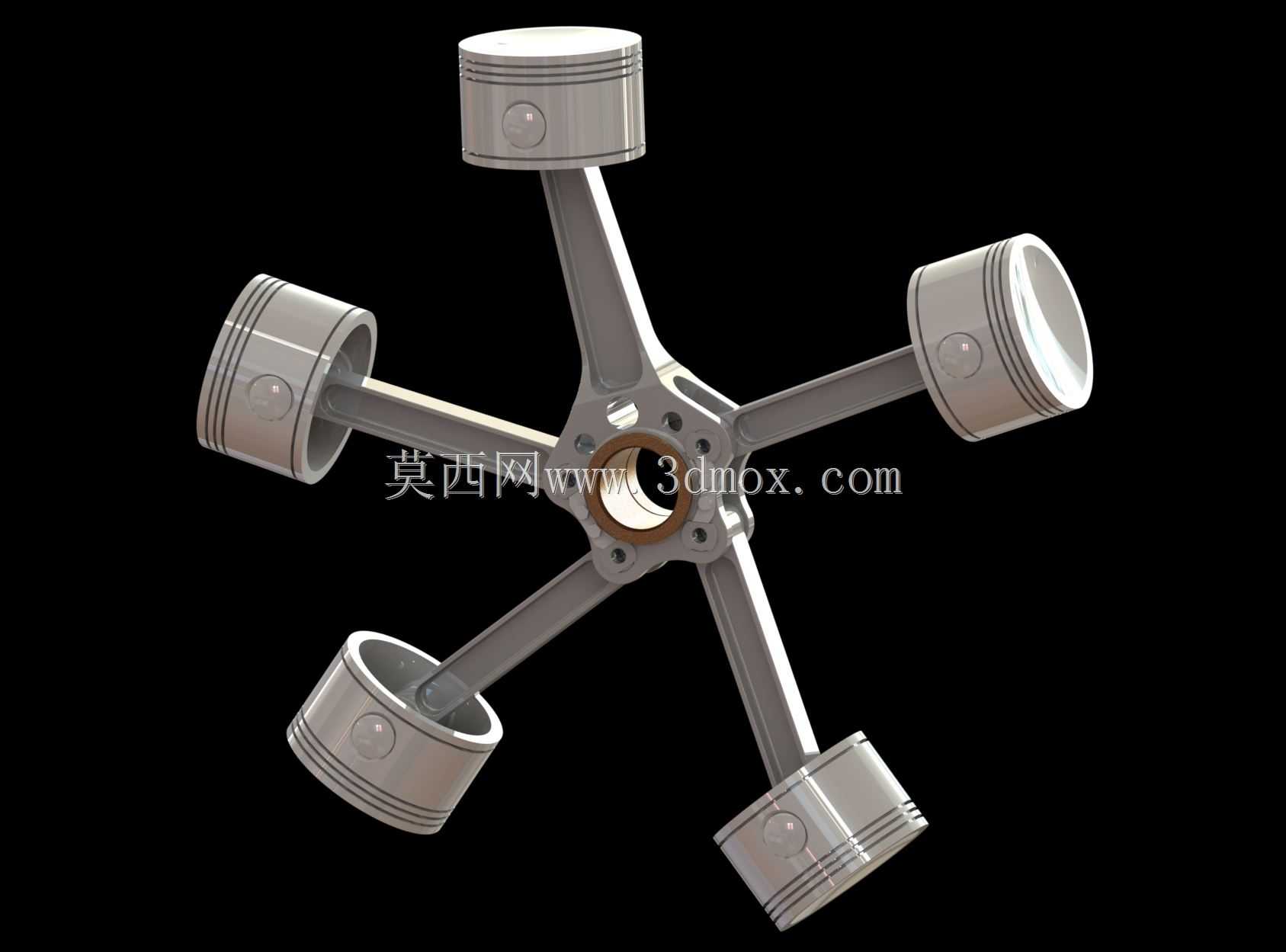

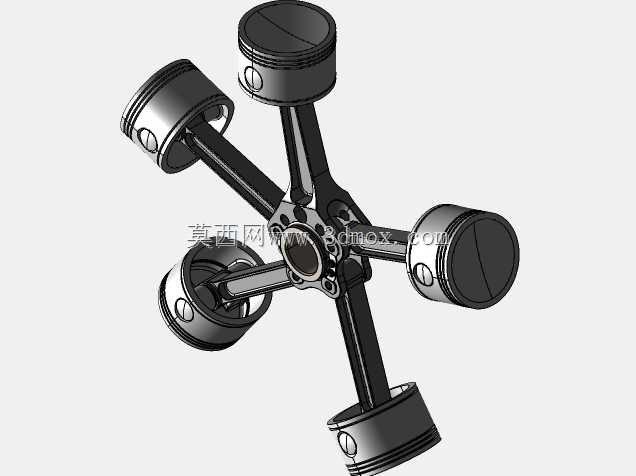

　　从实际应用场景来看，这类径向发动机连杆多用于实验类航空动力、小型特种装备动力的原型验证阶段，径向发动机本身的星型缸体布局决定了连杆不能采用直列机的分体式大端并列布置方案，这套连杆的大端采用了多孔位集成式结构，能够同时适配五个气缸的连杆小端铰接需求，将五个活塞传递的往复推力统一汇流到曲轴曲柄销位置，完成往复运动到旋转运动的转换。在实际台架测试场景中，这类连杆需要承受最高超过12MPa的爆发压力冲击，同时还要平衡高转速下多组活塞往复运动产生的惯性力偶，因此结构设计上做了大量的轻量化挖空处理，在大端的连接法兰位置设计了多组圆形减重孔，在保证结构刚度满足载荷要求的前提下，尽可能降低连杆大端的旋转质量，减少曲轴运转过程中的不平衡量，降低主轴承的载荷负担。

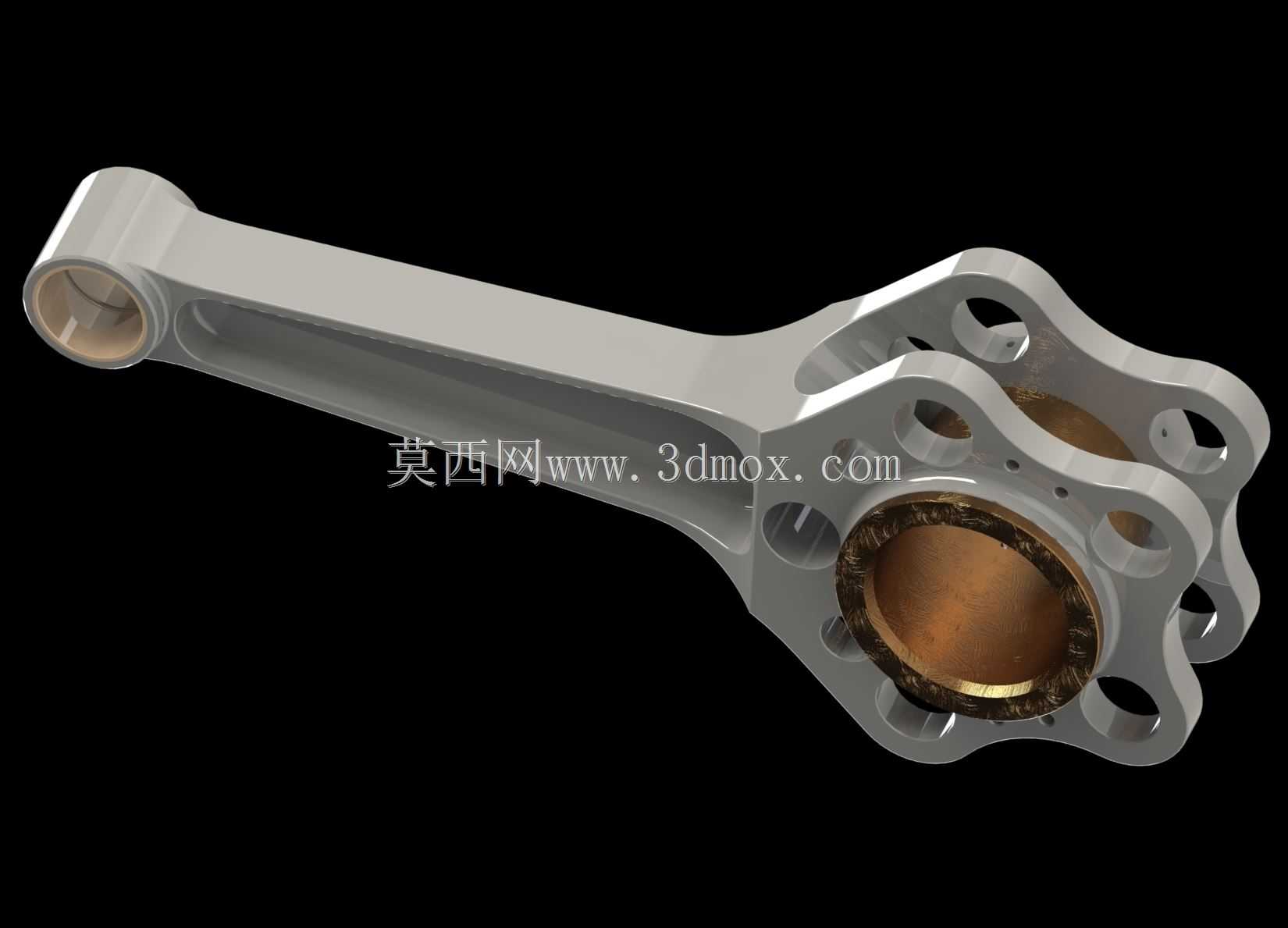

　　从功能特性来看，这套连杆的小端采用了整体式衬套压装结构，衬套选用铜基合金材质，能够在活塞销高速摆动的工况下保持稳定的油膜承载能力，避免小端孔在交变载荷下出现异常磨损；杆身采用了工字形截面设计，相比等截面矩形杆身，工字形截面在相同截面积下具备更高的抗弯截面模量，能够有效平衡活塞侧推力带来的弯曲变形，同时杆身表面做了圆弧过渡处理，所有应力集中位置都做了R角优化，避免在高频交变载荷下出现疲劳裂纹。大端的连接面采用了高精度定位止口设计，能够保证主连杆和副连杆铰接位置的同轴度误差控制在0.02mm以内，避免多缸动力汇流时出现偏载，导致轴瓦异常磨损。

　　从安装边界尺寸来看，这套连杆的小端孔直径适配标准的航空活塞发动机活塞销尺寸，中心距按照9.09L排量五缸径向机的曲柄半径配比做了精确匹配，大端的内孔直径适配对应规格的曲柄销，安装时大端轴瓦的过盈量控制在0.03-0.05mm区间，能够保证轴瓦在高速运转时不出现相对转动；大端法兰上的铰接孔位置度公差控制在0.015mm以内，保证五个副连杆安装后活塞的上止点位置偏差不超过0.1mm，避免各缸压缩比出现过大差异，影响发动机运行稳定性。

　　在设计思路上，这套结构没有照搬传统航发径向连杆的厚重设计，而是通过拓扑优化算法对杆身和大端的材料分布做了迭代计算，去除了所有非承载区域的多余材料，整体旋转质量相比同排量传统连杆降低了18%左右，同时在杆身内部设计了贯通的油道，能够将曲轴道内的压力润滑油直接输送到小端衬套位置，保证活塞销的润滑需求，不需要额外设置喷油润滑结构，简化了缸体内部的润滑油路布置。在实际装配过程中，这套连杆的大端和曲柄销采用间隙配合，配合间隙控制在0.02-0.04mm，能够在热机状态下保持合适的油膜厚度，避免出现抱轴故障；副连杆和大端铰接孔之间采用滚针轴承连接，能够承受副连杆传递的交变推力，同时减少铰接位置的摩擦阻力，提升动力传递效率。

　　针对实验类发动机的测试需求，这套连杆的结构还预留了传感器安装位，能够在台架测试时直接粘贴应变片，采集不同工况下连杆的应力变化数据，为后续的结构优化提供实测数据支撑，不需要额外对连杆做二次加工，避免破坏连杆的原有应力分布。在外形轮廓上，连杆大端的外圆做了倒角处理，避免运转过程中和曲轴箱内部的其他构件出现运动干涉，杆身的两侧平面和曲轴箱内壁的间隙控制在5mm以上，保证曲轴运转时的通风空间，减少曲轴箱的泵气损失。
