台虎钳进给调节丝杠结构设计

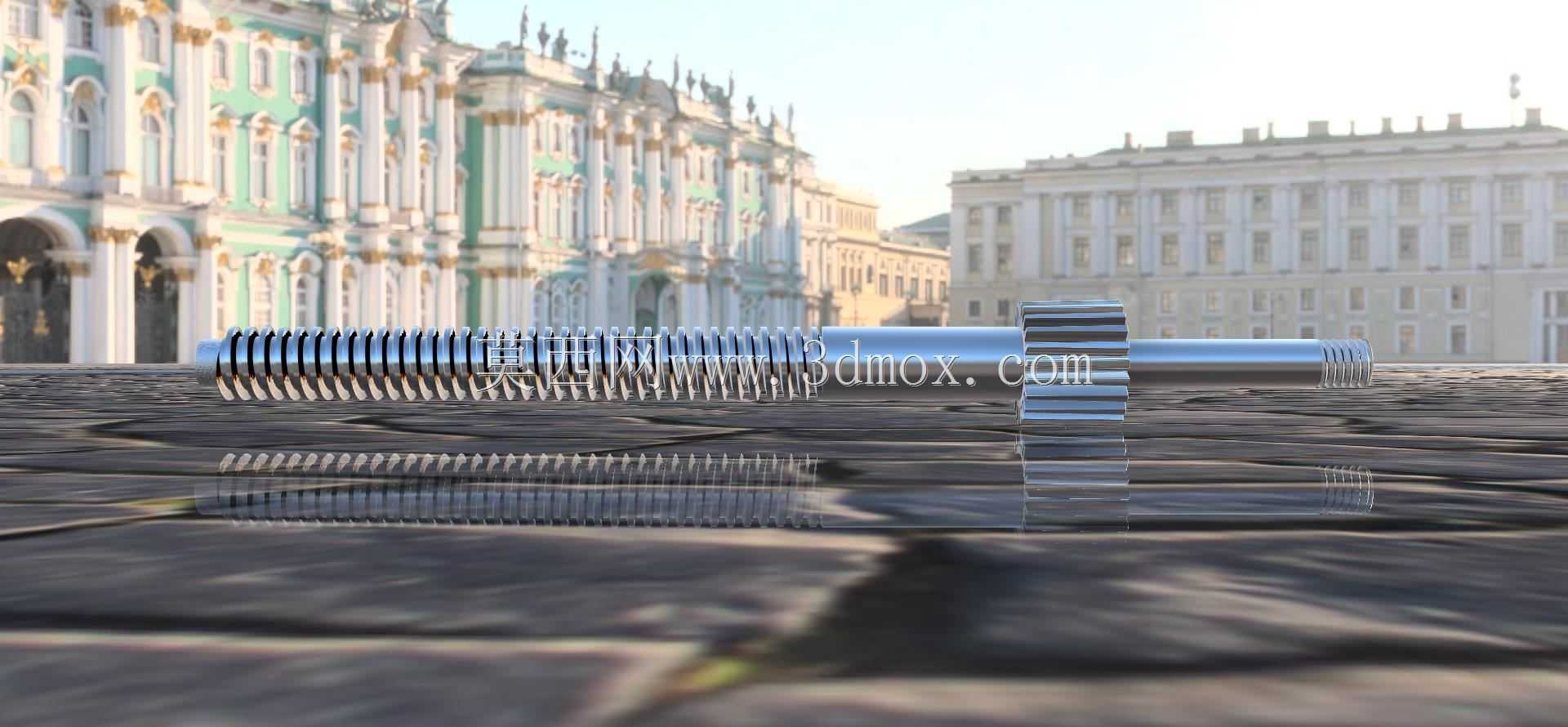

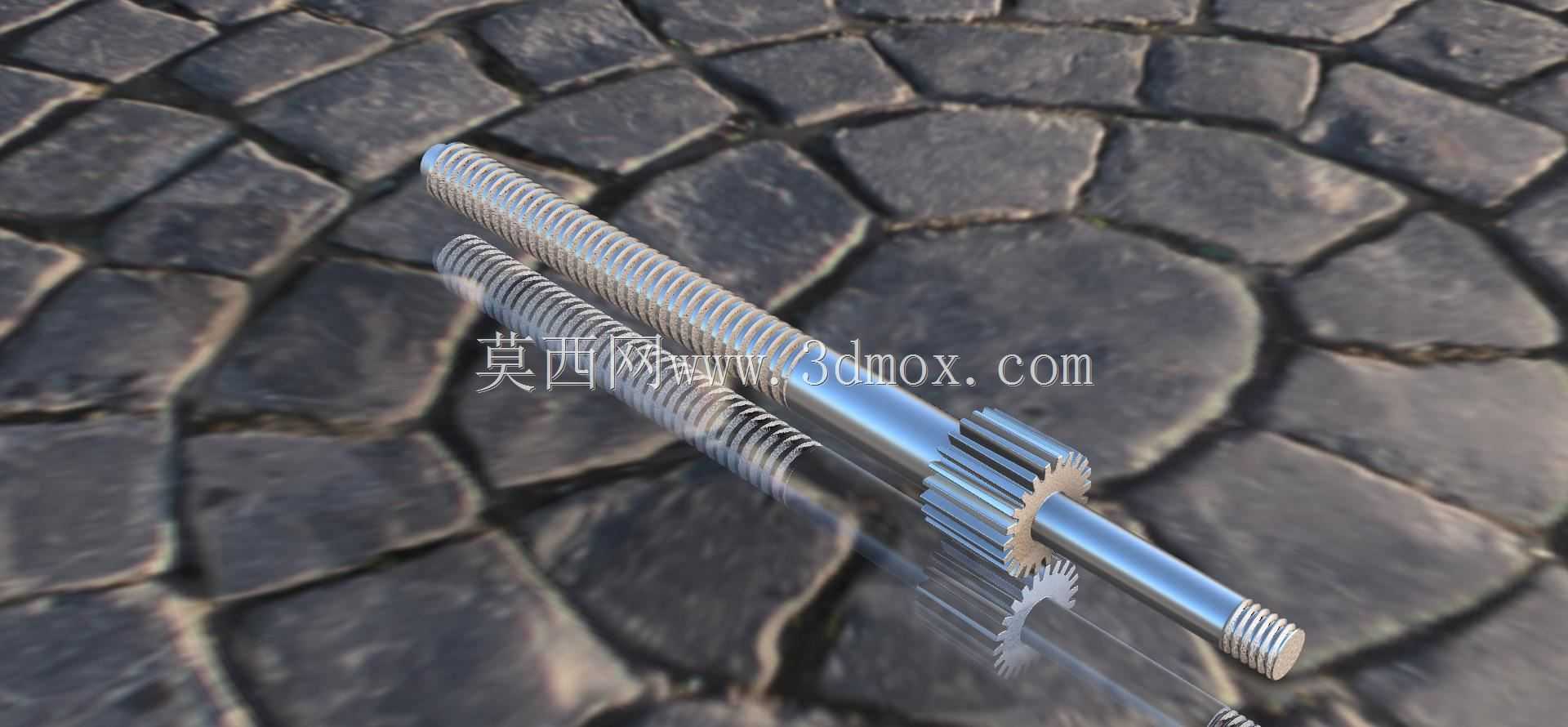

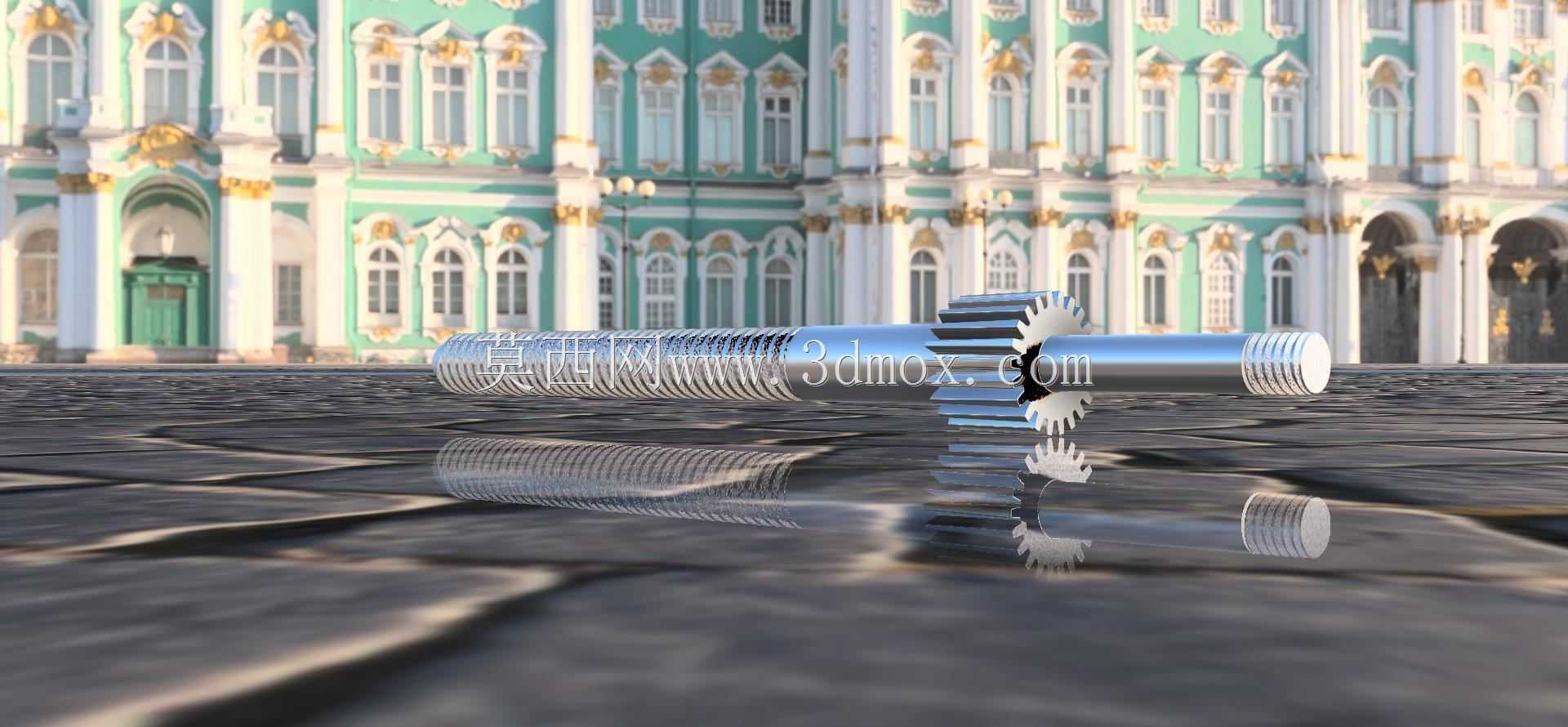

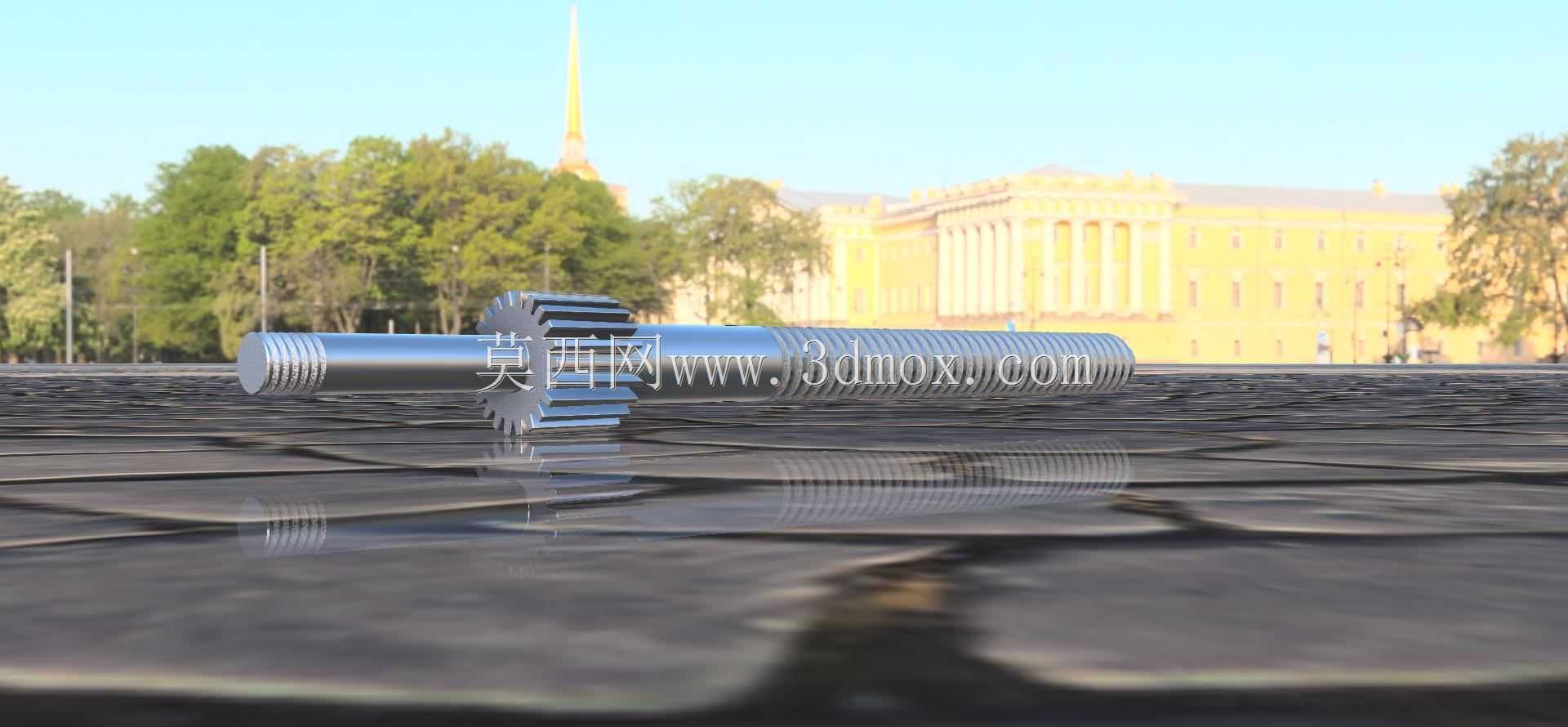

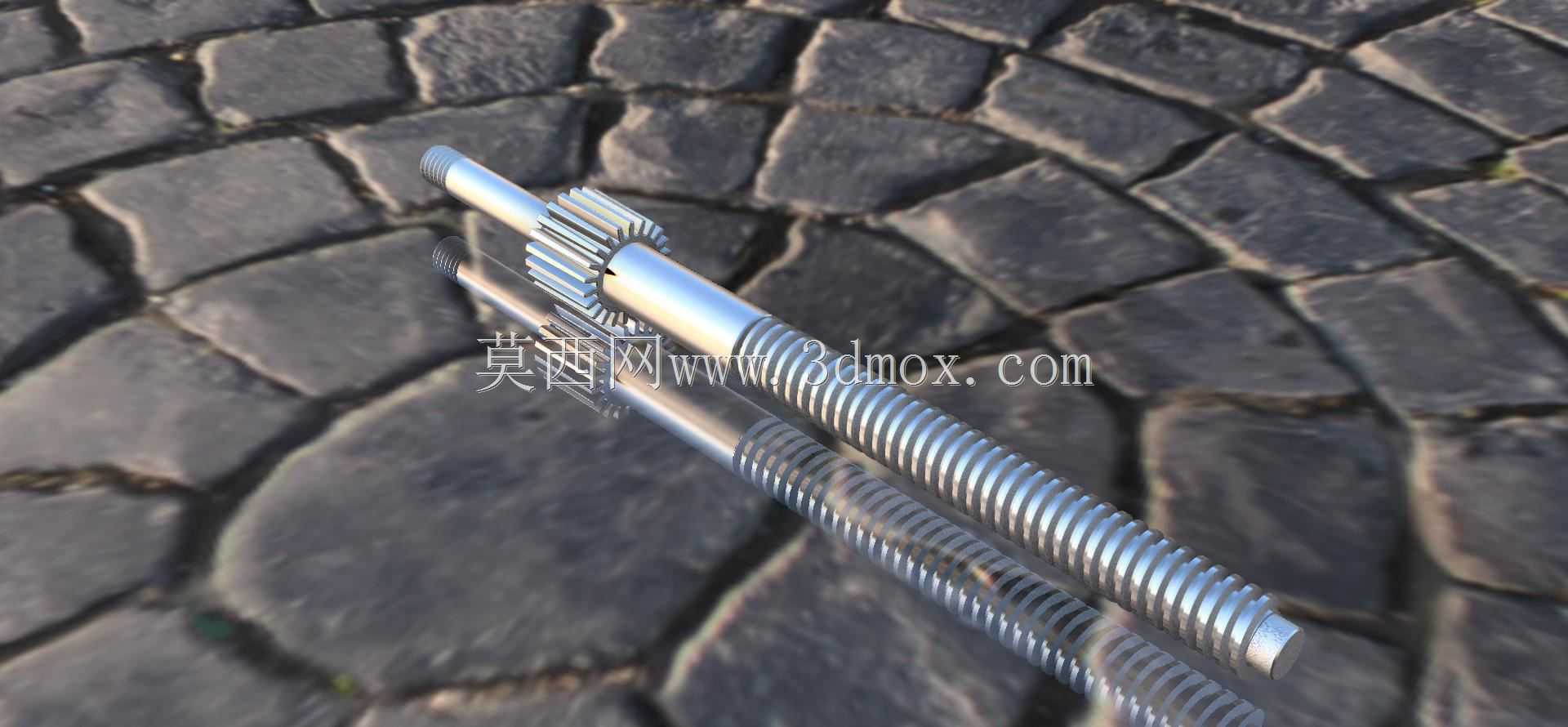

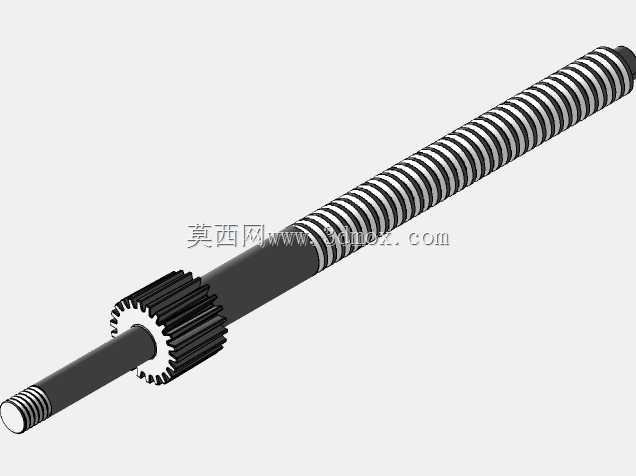

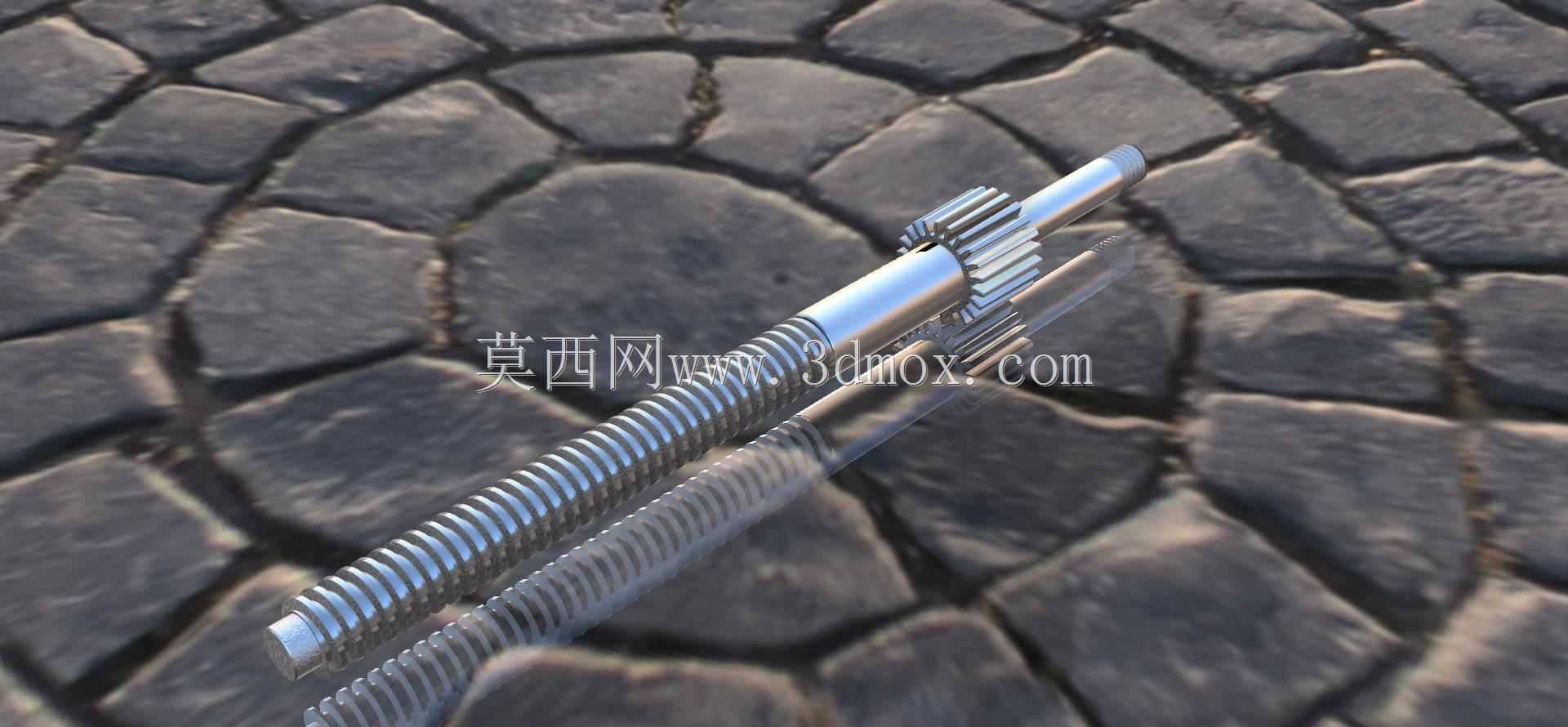

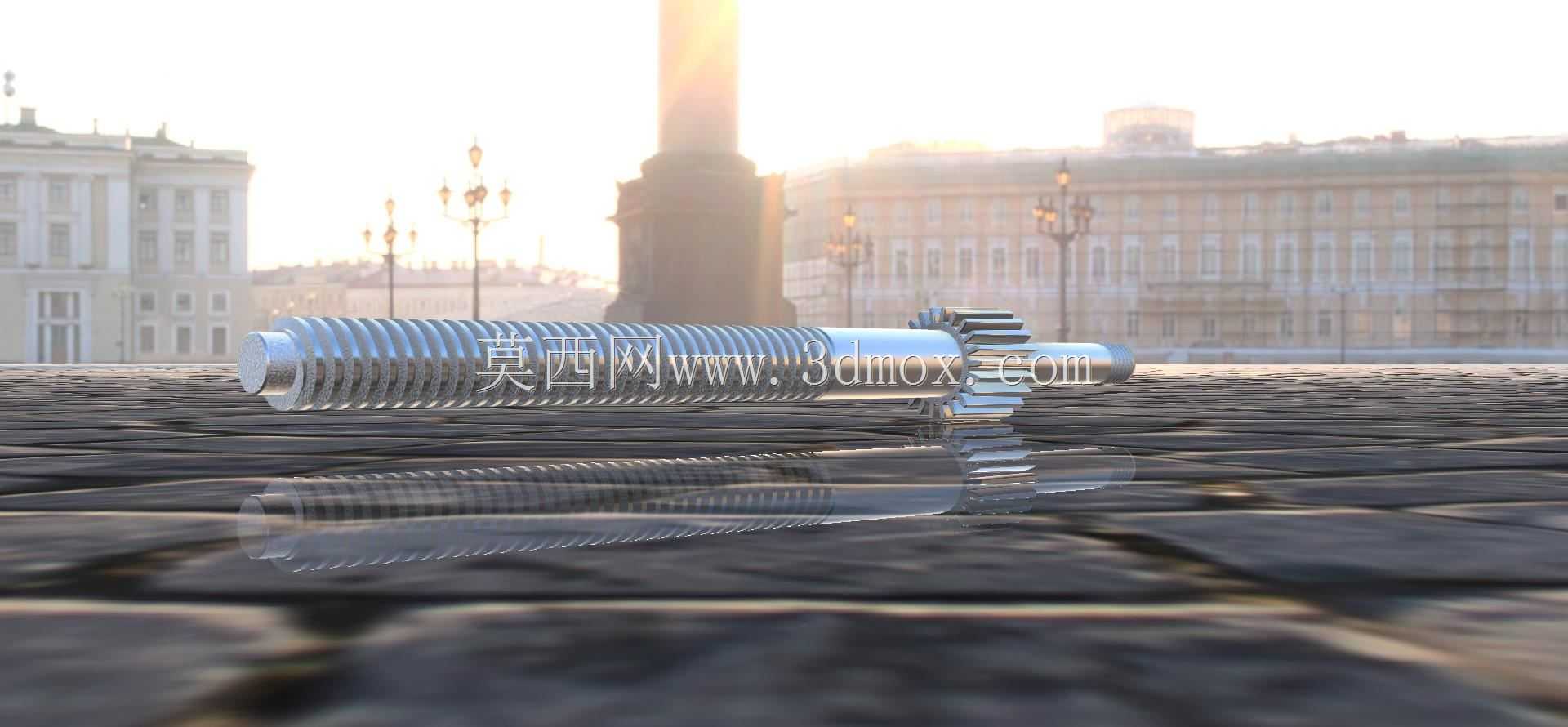

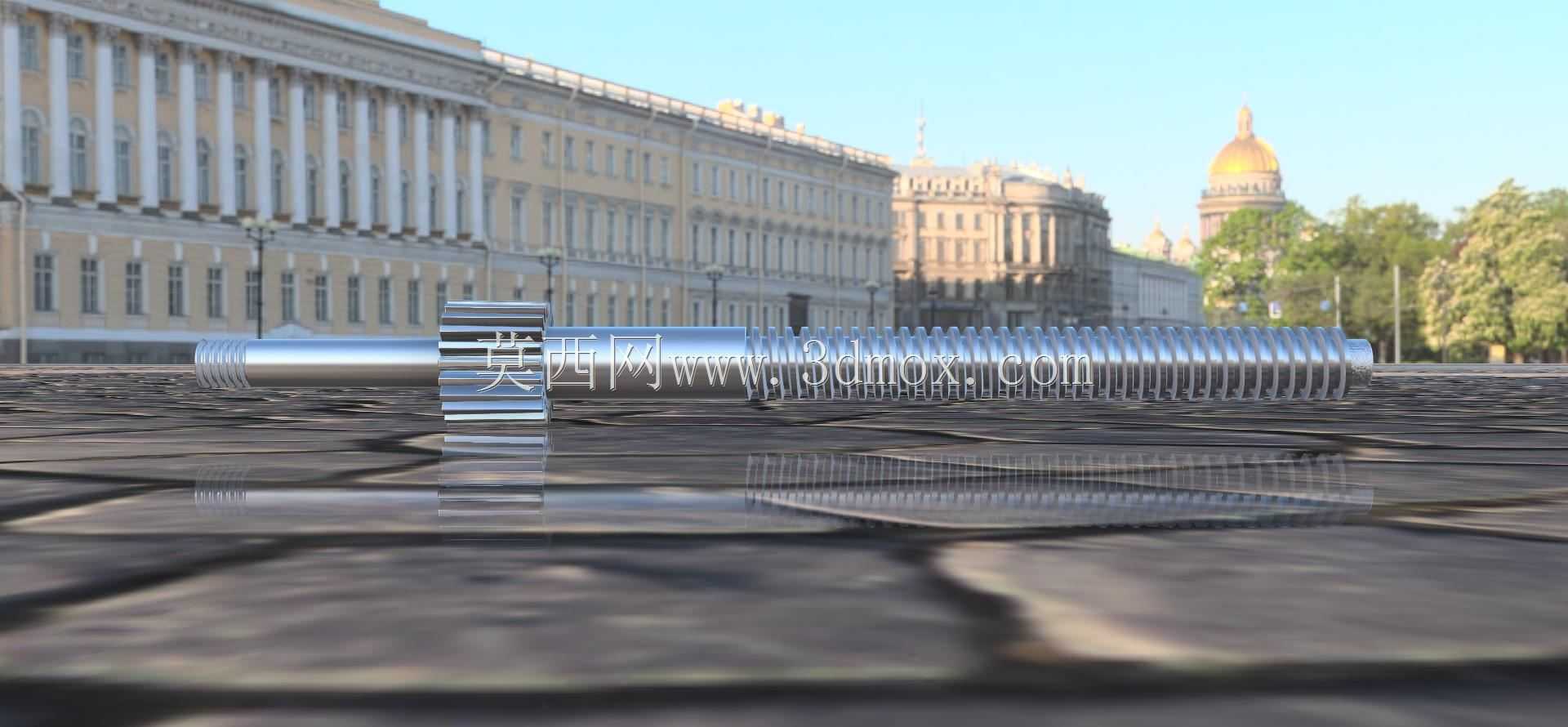

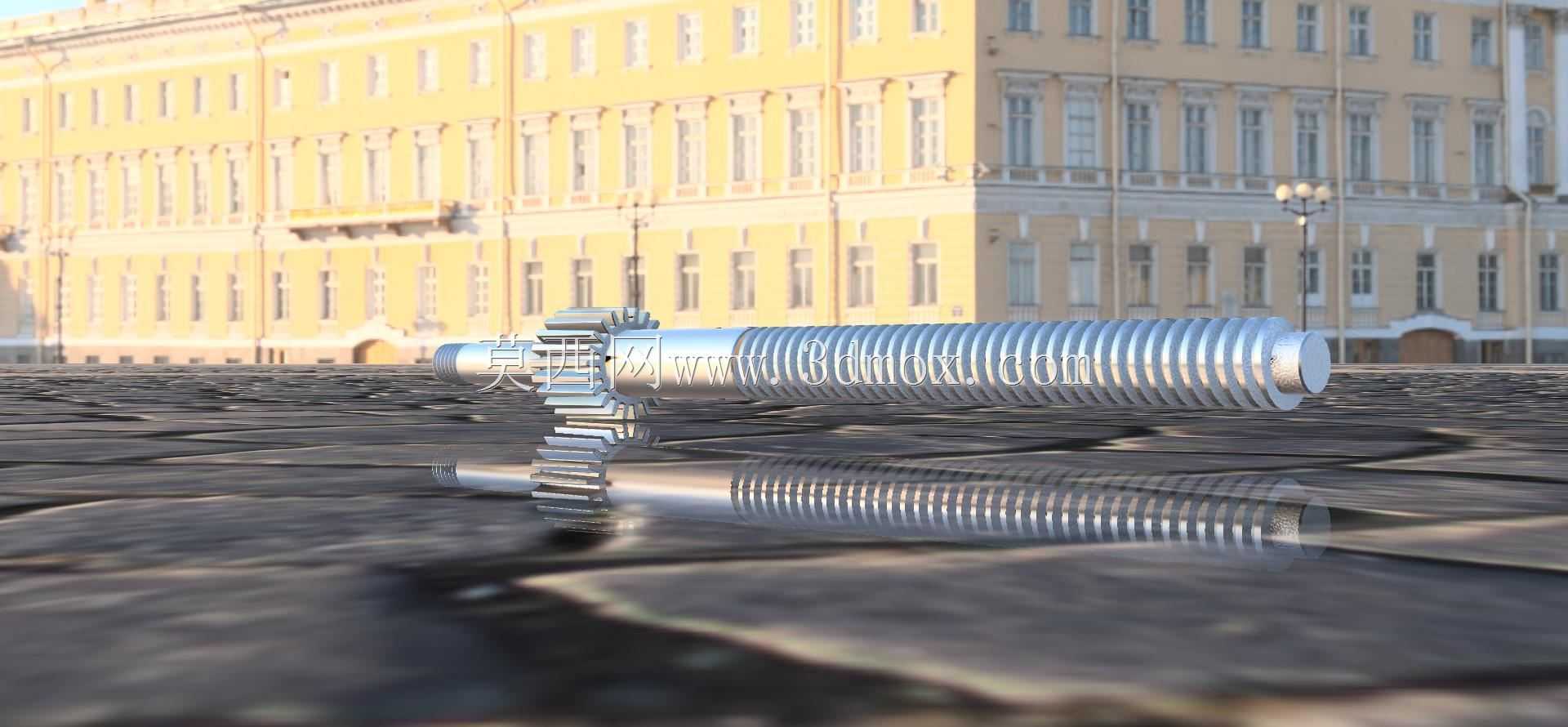

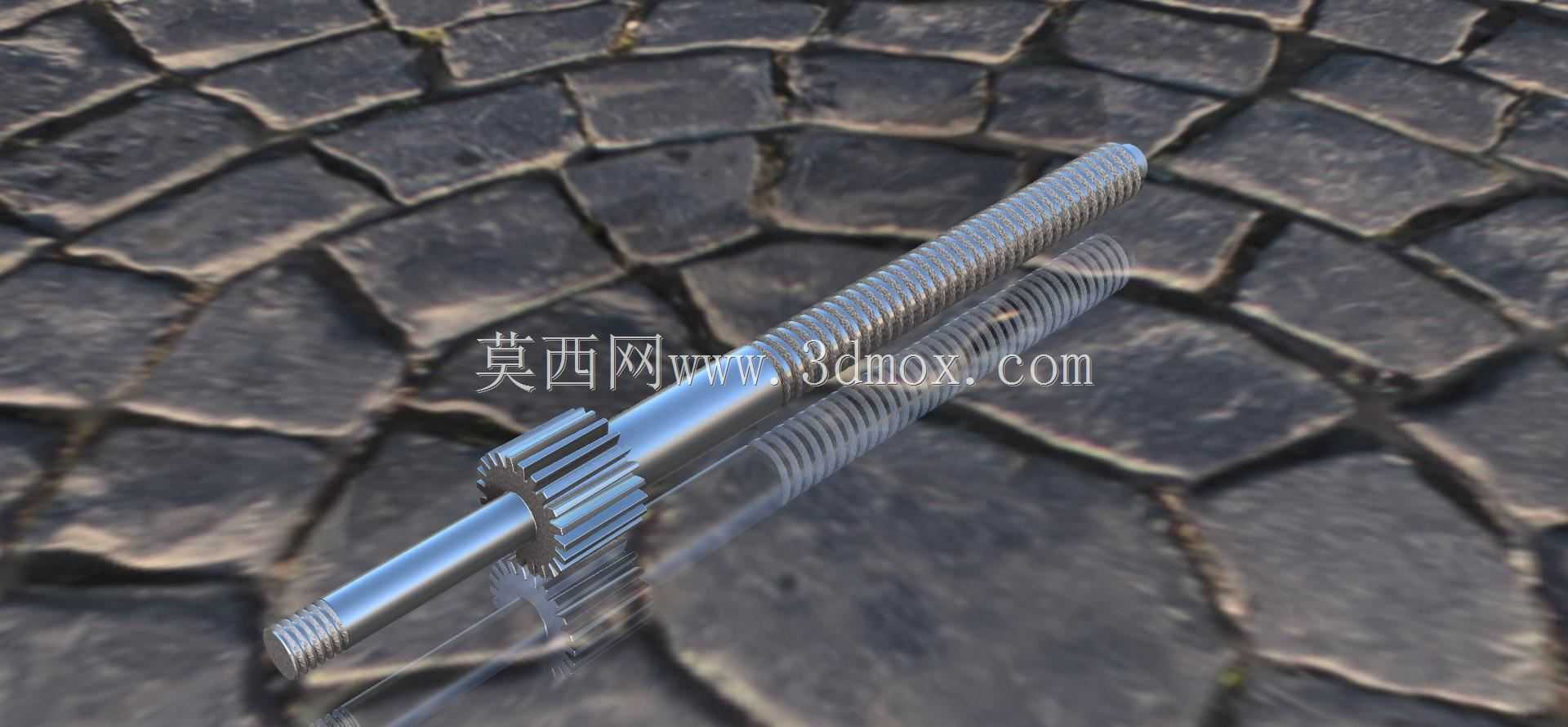

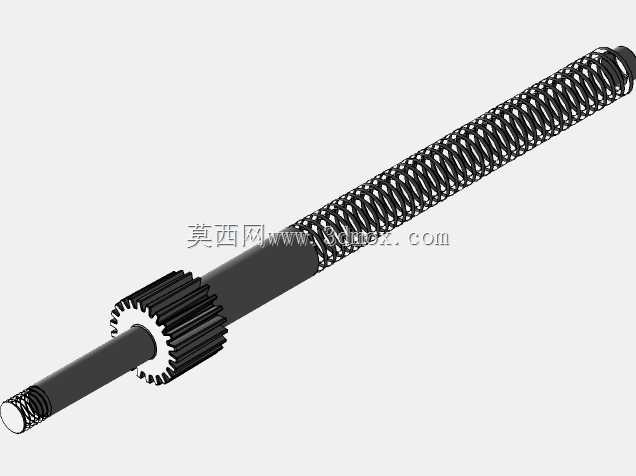

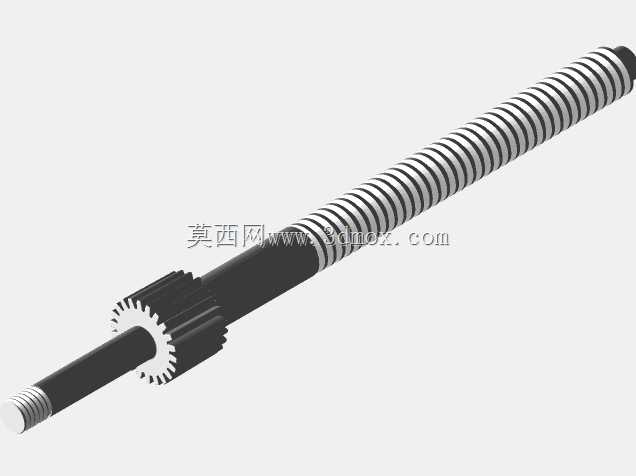

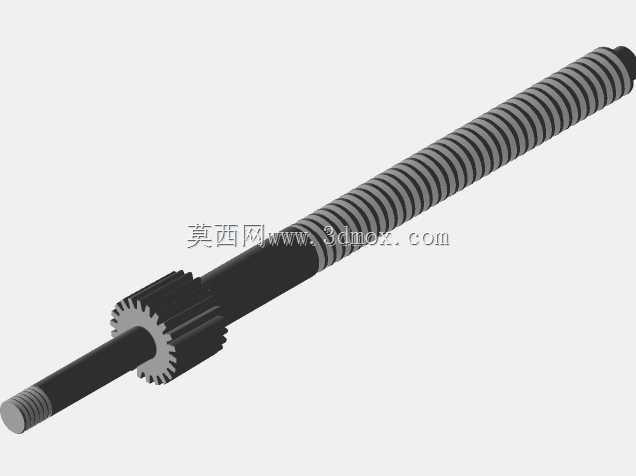

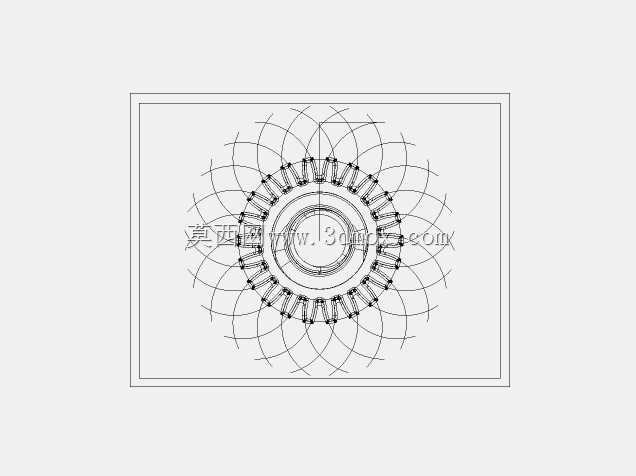

　　在钳工作业、小型零件机加工装夹、装配工位的工件固定场景中，虎钳丝杠是决定夹紧可靠性、进给平顺性的核心传动部件，区别于普通传动丝杠，这类丝杠直接和活动钳身配合，既要传递足够的轴向夹紧力，又要兼顾手动操作的顺畅度，不能出现卡滞、反向间隙过大导致的夹持松动问题。从结构设计逻辑来看，这款丝杠采用了一体式齿轮段与螺纹段的布局，靠近操作端的位置集成了传动齿轮，可适配带齿轮减速的快速进给虎钳结构，不需要全程手动旋转手柄完成大行程开合，在需要快速调整钳口开度的时候，可通过配套的齿轮副驱动丝杠快速移动，接近工件后再通过端部的方头配合手柄施加夹紧扭矩，兼顾了开合效率与夹紧力输出的需求。丝杠的螺纹段采用梯形螺纹构型，相比普通三角螺纹，

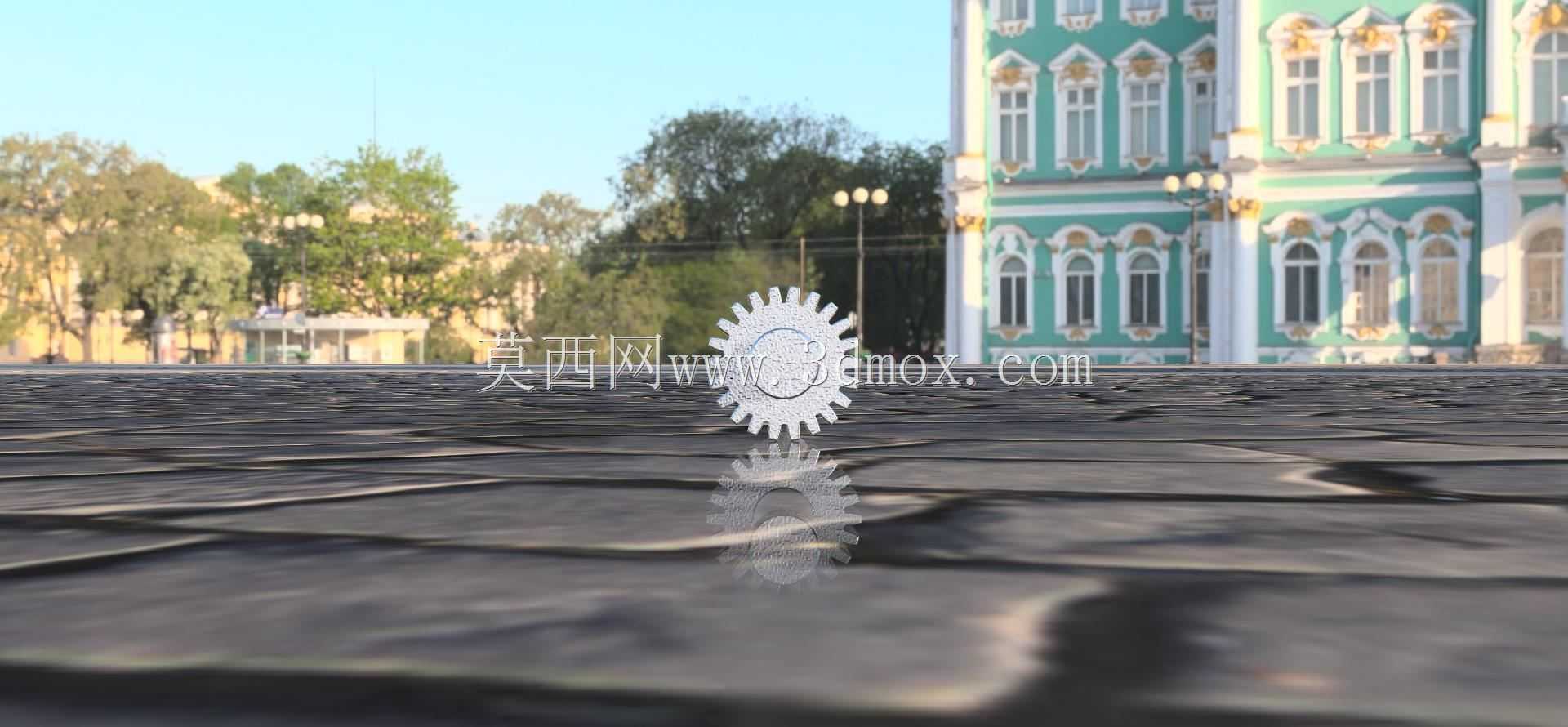

　　梯形螺纹的牙型强度更高，耐磨性能更好，能够承受频繁夹紧、松开工件带来的往复磨损，长期使用后不会因为螺纹牙型变形出现夹紧打滑的问题，螺纹的导程设计匹配手动操作的输入扭矩，正常成年男性施加在手柄上的力经过螺纹增力后，能够输出足够的夹紧力满足铣削、锉削、轻型钻孔作业的工件固定需求，不会因为切削力作用导致工件移位。安装边界方面，丝杠的光轴段需要和固定钳身的支撑孔配合，两处光轴轴颈的同轴度直接影响丝杠转动的顺畅度，设计时轴颈与支撑孔采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又避免径向窜动过大导致钳口上下翘曲，影响夹持精度。端部的齿轮段参数需要和虎钳基座内的驱动齿轮匹配，齿宽、模数、压力角均采用标准参数，

　　保证齿轮啮合的侧隙合理，快速进给时不会出现卡齿、打齿的问题。丝杠的轴向定位依靠轴肩与固定钳身的限位端面配合，承受夹紧时的轴向反作用力，轴肩的端面垂直度需要控制在0.01mm以内，避免丝杠转动时出现轴向窜动，导致夹紧力不稳定。在实际应用场景中，这类带集成齿轮的虎钳丝杠多用于6寸规格的机用台虎钳，适配的钳身最大开合行程通常在150mm左右，丝杠的有效螺纹长度需要略大于最大开合行程，预留出足够的安全行程余量，避免活动钳身移动到极限位置时出现螺纹脱扣的问题。丝杠的表面处理采用发黑工艺，在车间多油污、多切削液的环境下能够起到基础的防锈作用，同时表面粗糙度控制在Ra1.6以下，降低螺纹副之间的摩擦阻力，长期往复使用也不会出现锈蚀卡滞的问题。

　　设计过程中需要重点校核丝杠的压杆稳定性，当钳口夹紧工件达到最大额定夹紧力时，丝杠承受轴向压力，需要保证长径比在合理范围内，不会因为受压出现弯曲变形，尤其是在夹持小型硬质工件、夹紧点靠近钳口边缘时，丝杠承受的偏载会进一步增大，螺纹段的芯轴直径需要满足抗弯强度要求，避免偏载导致的丝杠弯曲。另外，丝杠端部的方头尺寸需要匹配标准虎钳手柄的安装孔，保证通用配件能够直接替换，不需要额外定制手柄，降低后期维护的配件成本。和普通虎钳丝杠不同的是，集成齿轮段的设计省去了额外安装快动齿轮的装配步骤，零件集成度更高，装配时只需要将丝杠穿入固定钳身的支撑孔，依次装入限位垫片、锁紧卡簧即可完成轴向固定，装配工序更简单，也减少了多个零件配合带来的累积误差，能够更好地保证丝杠的转动精度。在工装夹具设计选型时，如果需要定制专用虎钳类夹紧机构，这类丝杠结构可以直接参考复用，根据实际需要的夹紧行程、夹紧力大小调整螺纹直径、导程以及齿轮参数，不需要从零开始设计传动结构，能够缩短夹具的设计开发周期。
