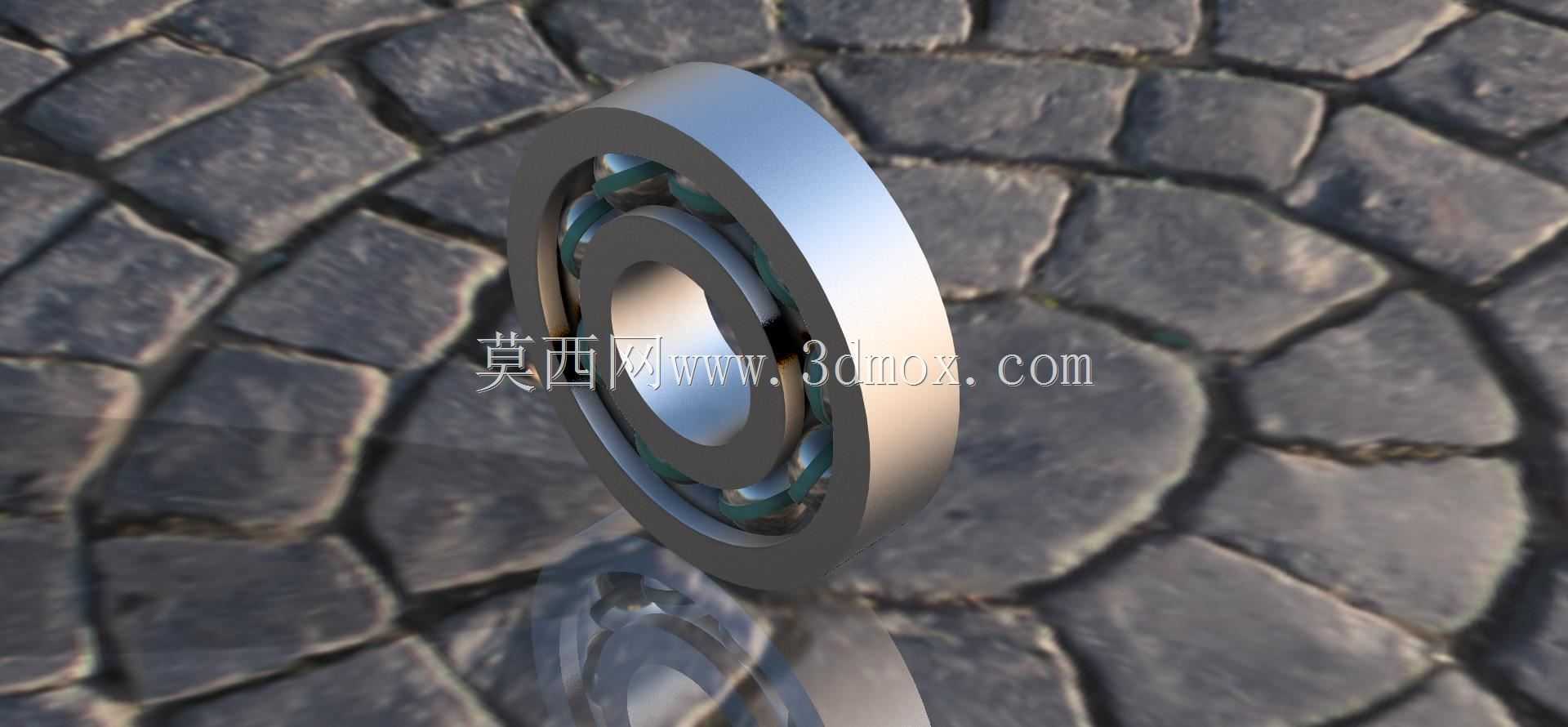

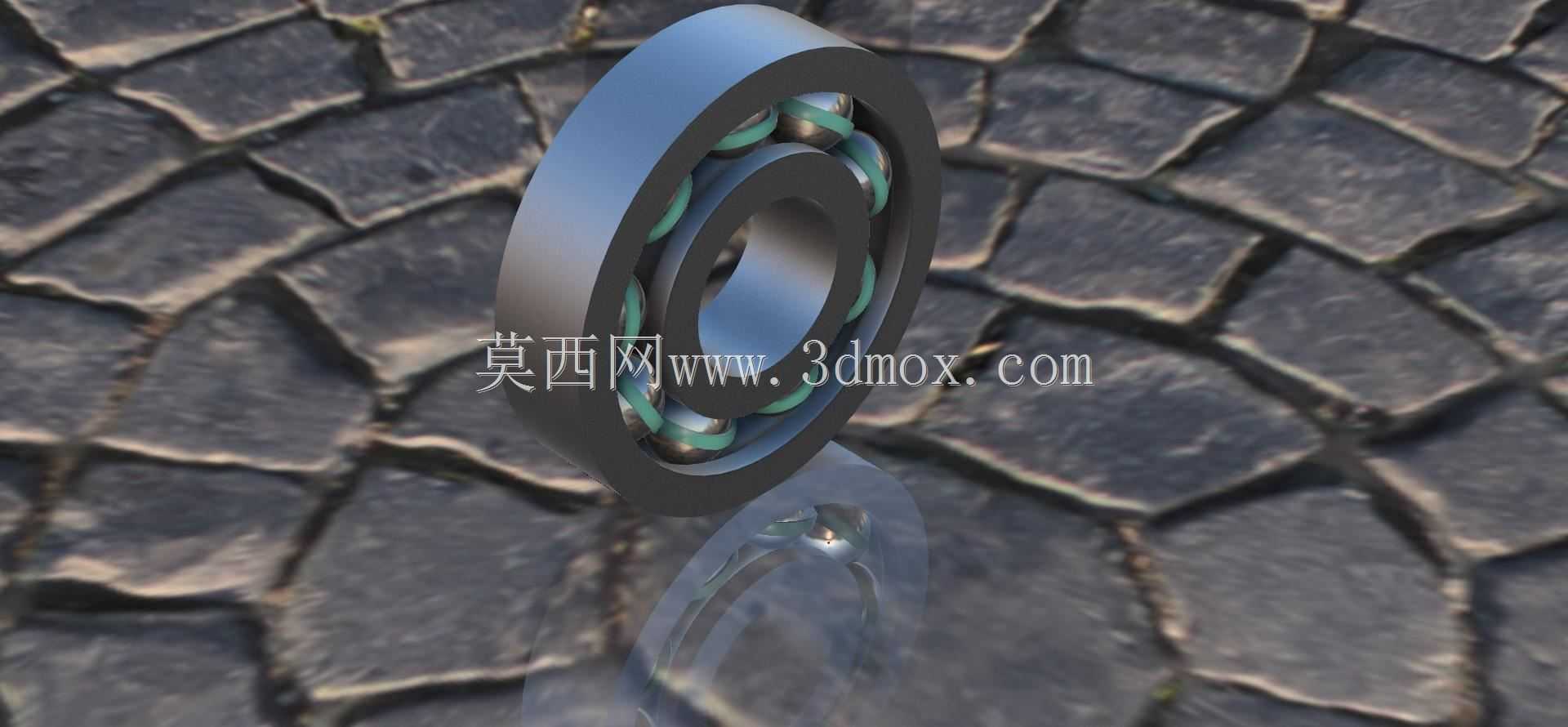

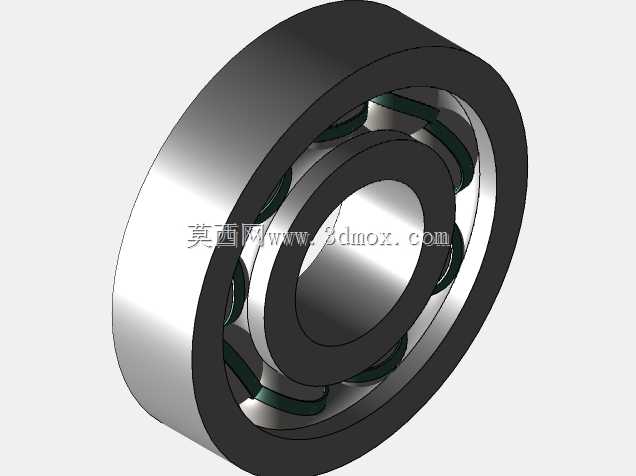

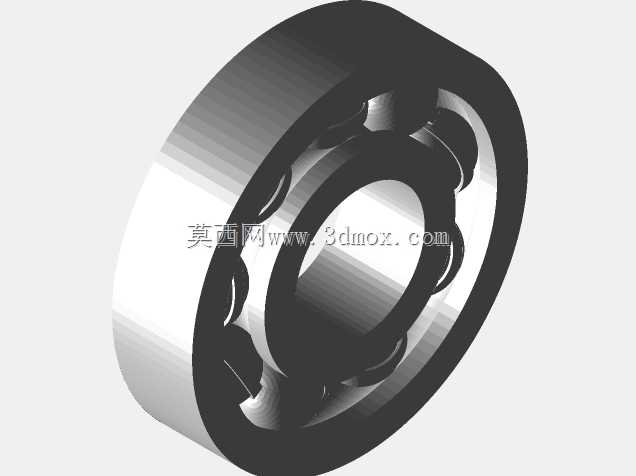

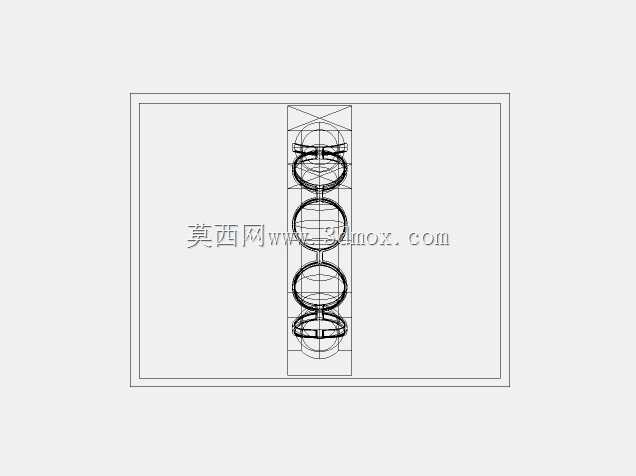

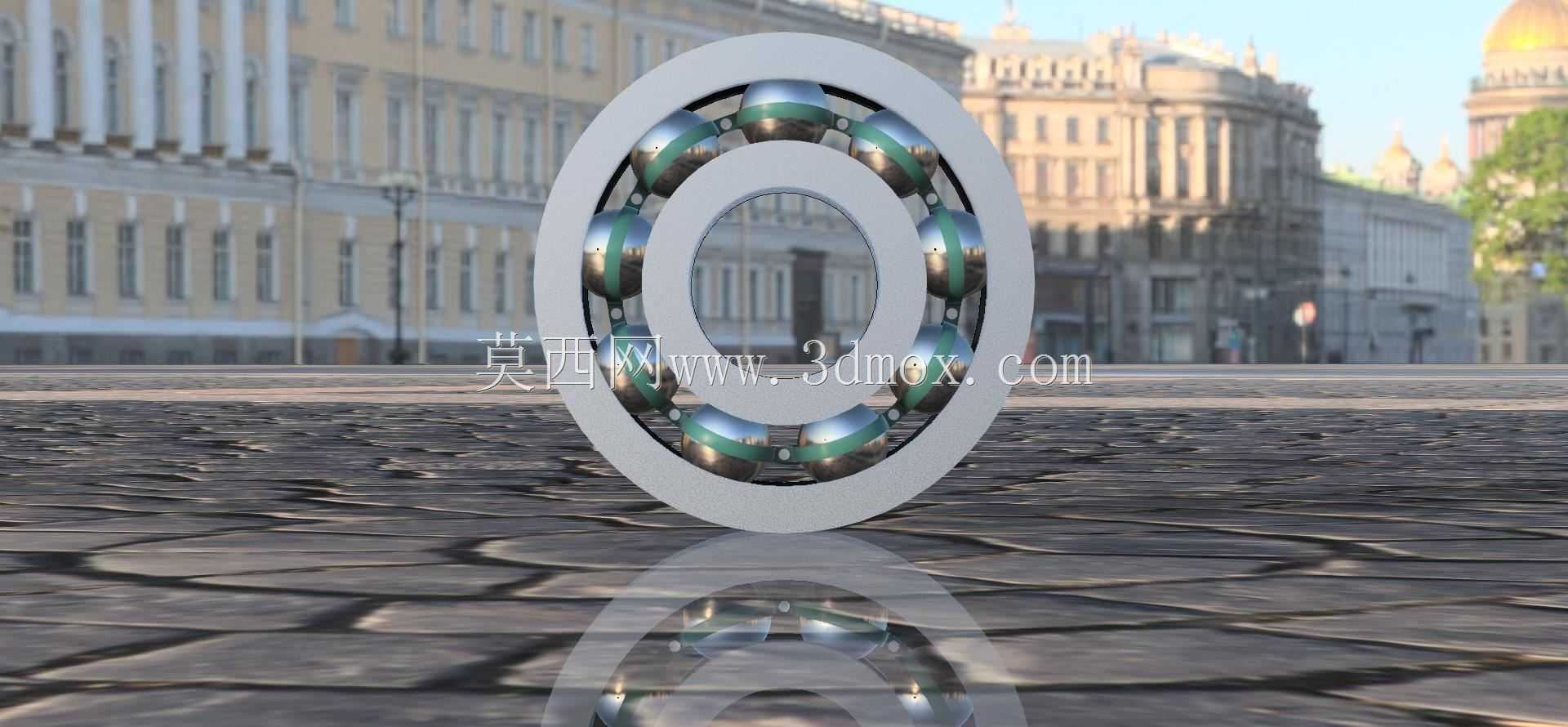

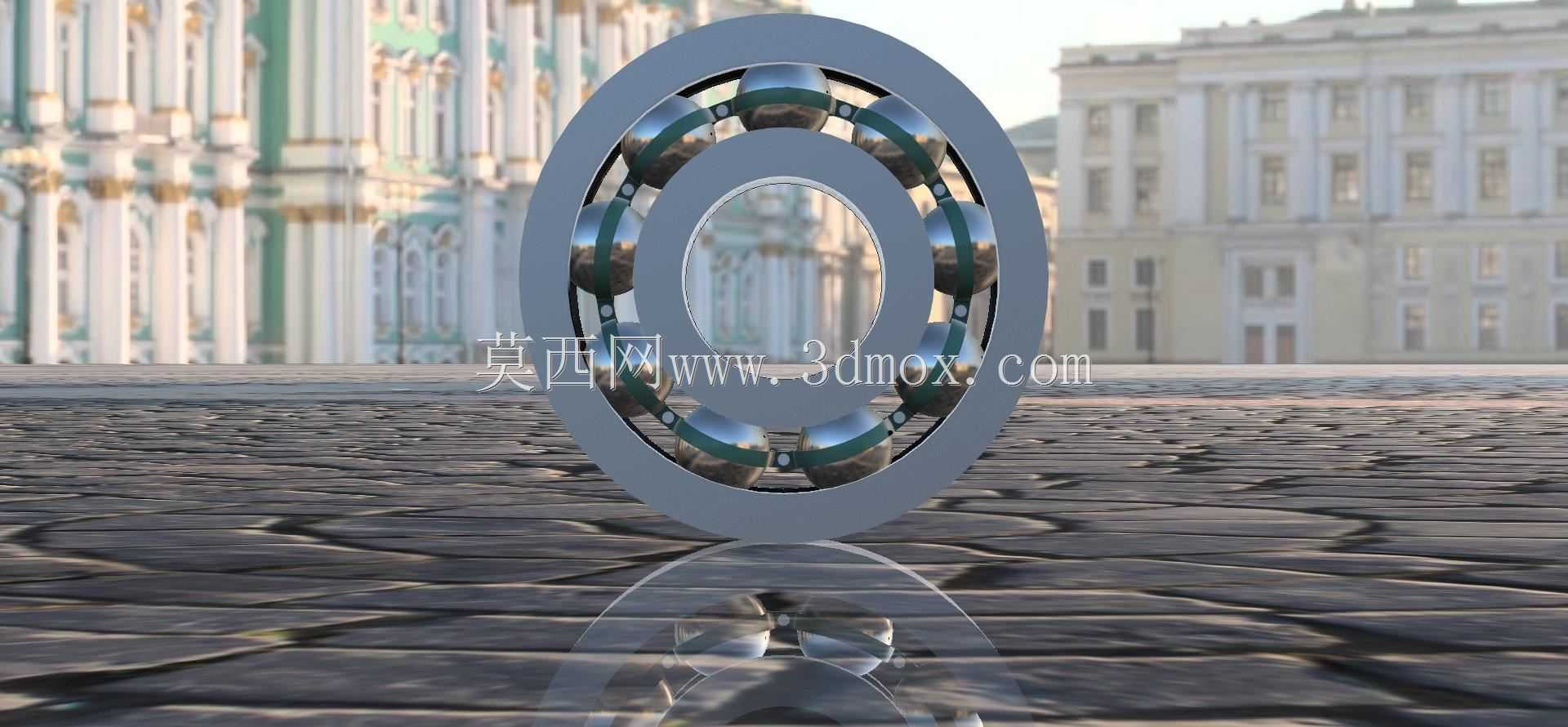

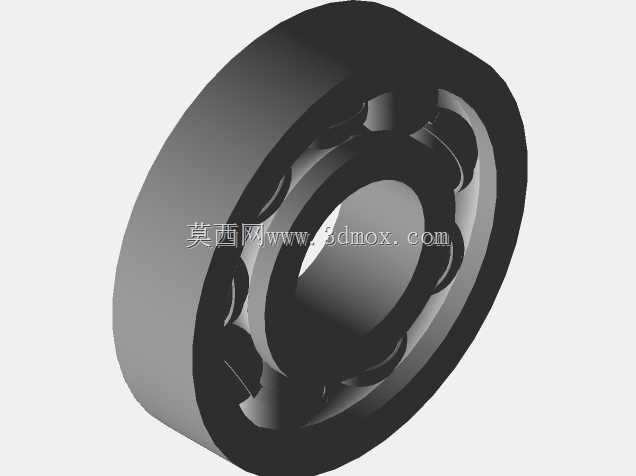

带密封结构深沟球轴承实体建模设计

　　在通用机械传动系统的设计环节中，深沟球轴承是应用覆盖范围最广的回转支撑类零部件，从民用家电的电机输出端，到工业输送线的辊筒支撑位，再到中小型机床的主轴辅助支撑段，都能看到这类零件的身影。本次建模的带密封结构深沟球轴承，针对常规开式轴承在多尘、存在少量润滑脂飞溅场景下的防护短板做了结构优化，区别于传统开式轴承完全裸露的滚动体布局，在轴承内外圈的两侧端面位置增加了嵌入式密封槽，配套的密封件采用双唇口结构设计，内唇口与内圈的密封挡边形成过盈配合，外唇口卡入外圈的密封槽内形成静密封，既可以阻挡外部环境中的粉尘、金属碎屑进入轴承滚道内部，避免滚动体与滚道接触面出现磨粒磨损，也能防止轴承内部填充的润滑脂在高速回转过程中向外泄漏，减少设备日常运维过程中的补脂频次。

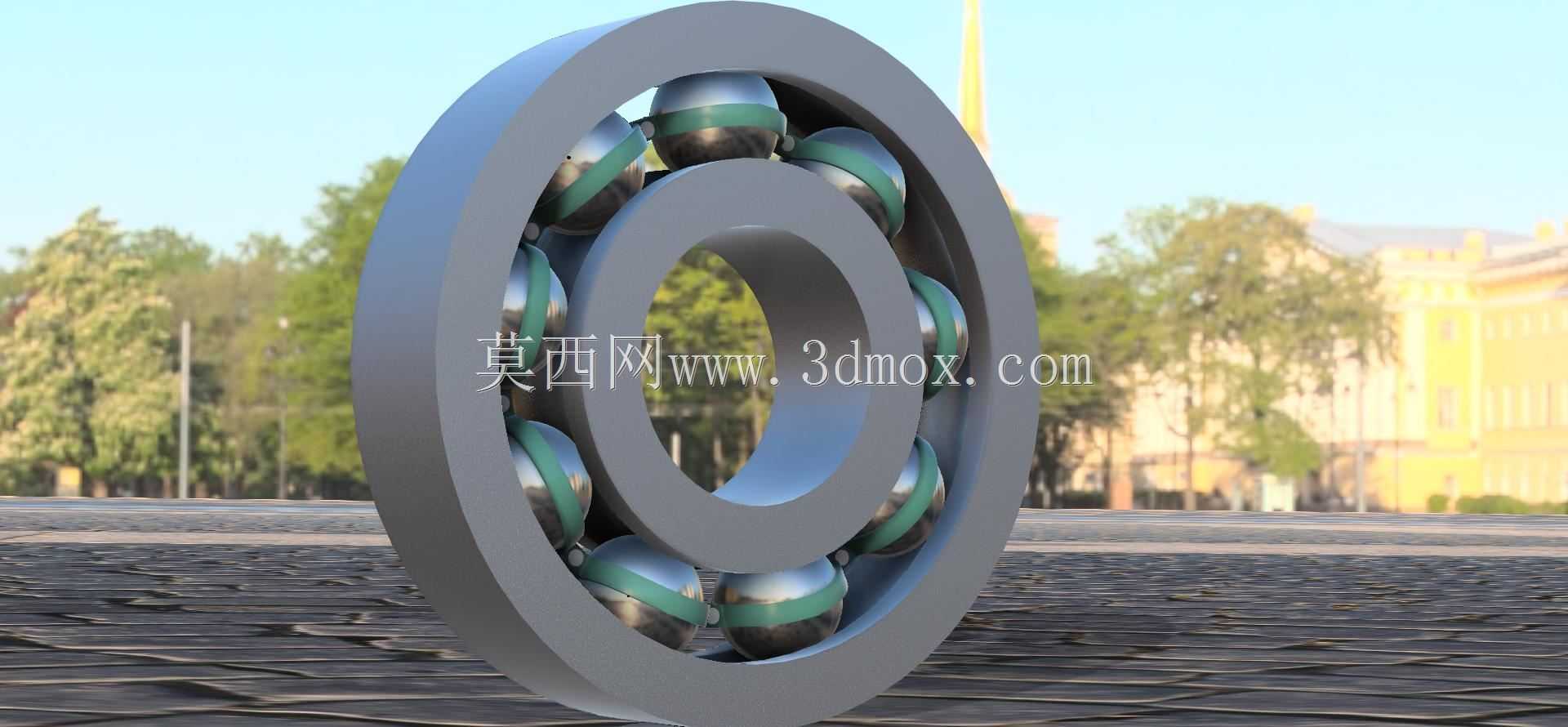

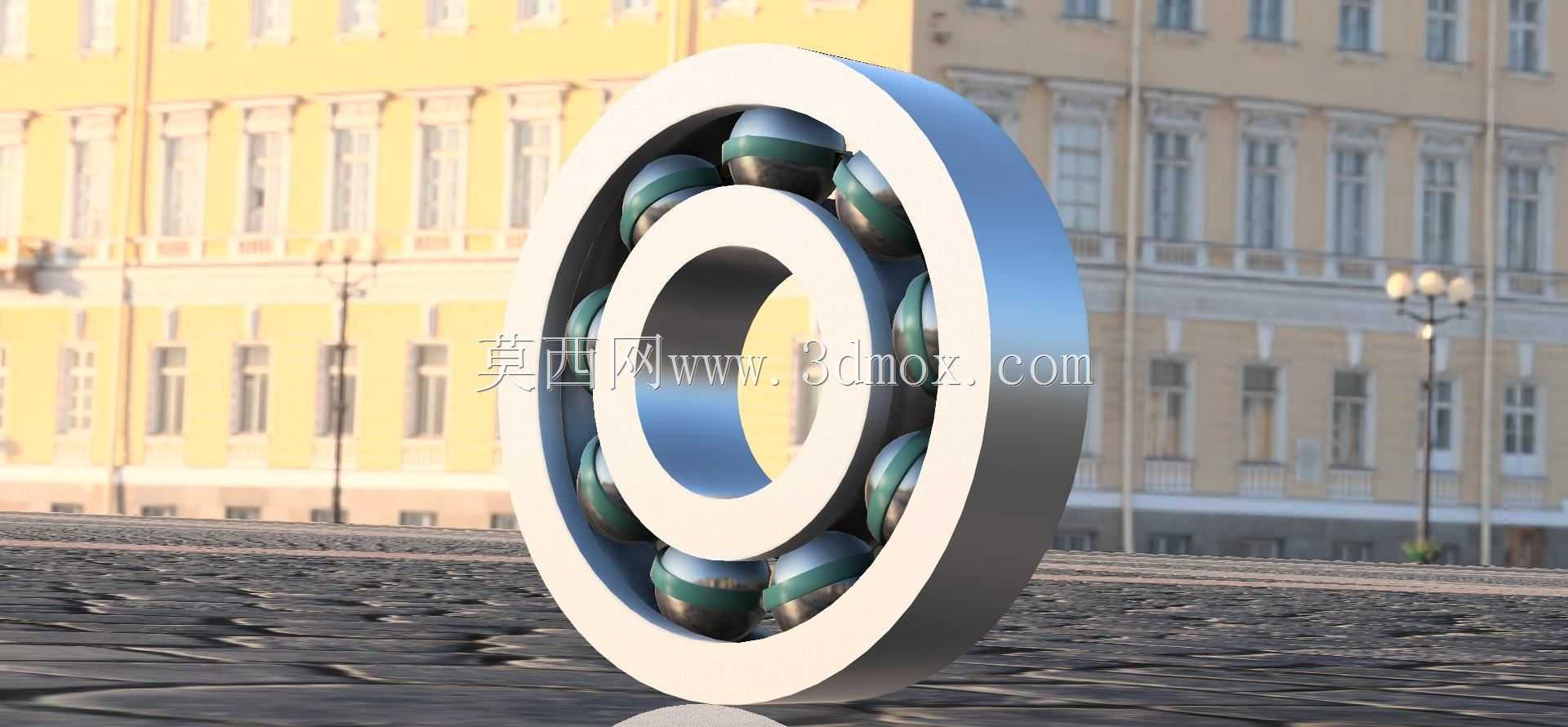

　　从结构设计的逻辑来看，建模过程中首先确定了轴承的核心尺寸边界，内圈内径作为与轴配合的安装基准，采用基孔制的公差配合设计，建模时预留了与轴颈过盈配合的尺寸余量，内圈的滚道曲率半径略大于滚动体的球体半径，保证滚动体在滚道内滚动时为点接触状态，既可以承受纯径向载荷，也能在一定范围内承受双向的轴向载荷，适配多数存在少量复合载荷的传动场景。外圈的外径作为与轴承座安装孔的配合基准，采用基轴制的公差设计，外圈滚道与内圈滚道的同轴度公差在建模时做了严格约束，避免因滚道不同心导致滚动体在回转过程中出现卡滞、局部载荷过载的问题。滚动体采用等直径的精密钢球布局，沿滚道圆周方向均匀排布，相邻钢球之间的保持架采用浪形冲压结构，这种保持架的重量较轻，高速回转时的离心力更小，同时兜孔的间隙设计兼顾了钢球的滚动自由度与限位作用，避免钢球在运转过程中出现相互碰撞、摩擦的问题，降低轴承运转时的噪音与温升。

　　在实际选型应用过程中，这类带密封结构的深沟球轴承不需要额外加装外置的密封端盖，能够有效缩减支撑部位的轴向安装空间，对于安装空间受限的小型传动机构来说适配性更强。比如在小型带式输送机的辊筒支撑设计中，采用这类密封轴承可以直接将轴承压入辊筒两端的安装孔内，不需要在辊筒端盖位置额外设计密封槽与密封件，既简化了辊筒的整体加工工序，也降低了后续装配的复杂度。建模过程中对安装边界做了明确的尺寸约束：内圈的轴向宽度与外圈保持一致，两端面的平面度公差满足安装时的轴向定位要求，内圈的倒角尺寸与轴端的引导倒角尺寸匹配，方便压装过程中轴承顺利导入轴颈位置，外圈的外圆倒角与轴承座孔的入口倒角适配，避免压装时出现外圈崩边、配合面划伤的问题。

　　从功能特性的角度来看，该轴承的额定动载荷取值匹配常规中小型传动场景的载荷需求，在合理的安装预紧力下，回转精度能够满足多数通用机械的运行要求，密封结构的耐温范围覆盖常规工业场景的-20℃到120℃区间，能够适配多数工况下的运行温度要求。建模时对滚道与滚动体的接触角做了优化，在零预紧状态下接触角为零，当承受轴向载荷时接触角会随载荷大小自适应调整，保证载荷在滚动体之间均匀分布，避免局部滚动体承受过大载荷导致早期点蚀失效。保持架的材质在建模时预留了冲压钢板与工程塑料两种选型的结构空间，针对有低噪音需求的家电、办公设备场景，可以替换为工程塑料保持架，进一步降低运转噪音，针对重载、高温的工业场景，可以采用冲压钢板保持架，提升结构强度与耐温性能。

　　在实际装配场景中，这类轴承的安装方式可以根据过盈量的大小选择冷压或者热装，冷压时需要保证压装力均匀作用在待压装的套圈端面上，禁止通过滚动体传递压装力，避免滚道与滚动体表面出现压痕，影响轴承的运转精度与使用寿命。热装时需要严格控制加热温度，避免温度过高导致密封件老化失效、套圈出现回火变形的问题。建模过程中对轴承的拆卸工艺性也做了考量，内圈与外圈的端面位置预留了拉马的卡接空间，方便后续设备维护时的轴承拆卸作业，不需要对周边的轴系结构做破坏性拆解。
