带外螺纹连接端起重吊钩结构设计

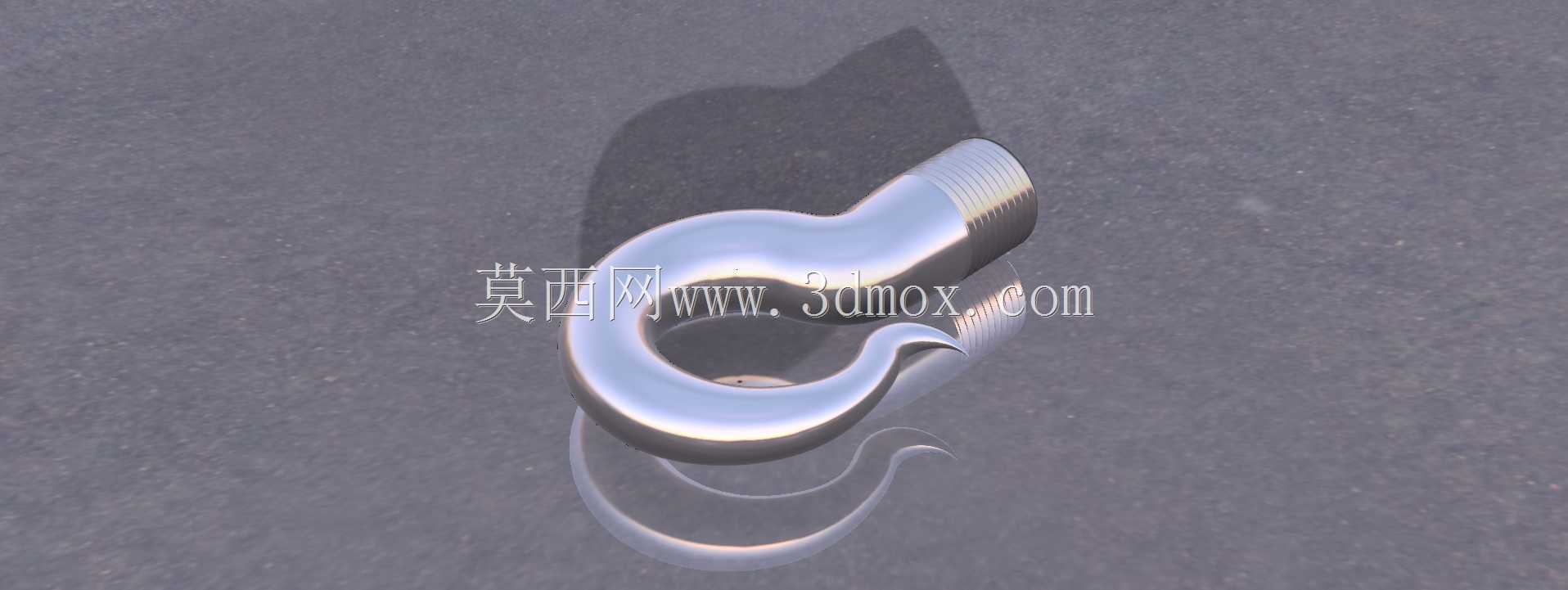

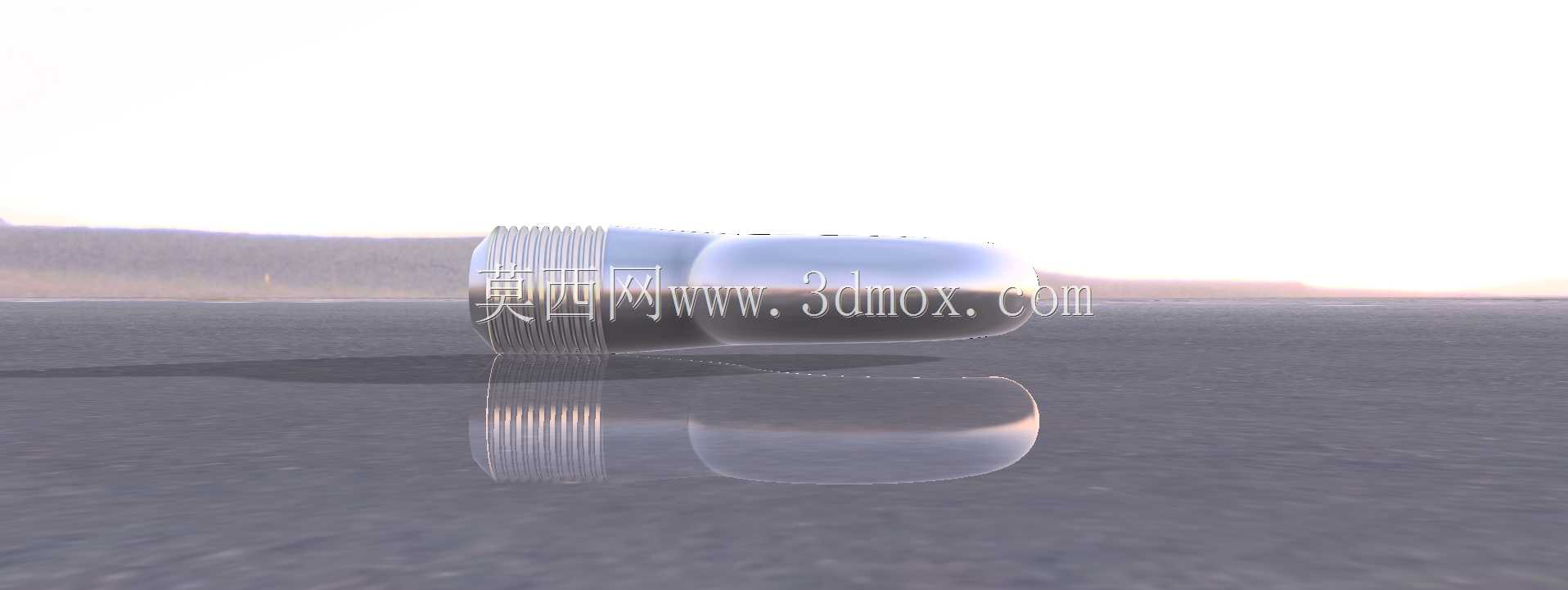

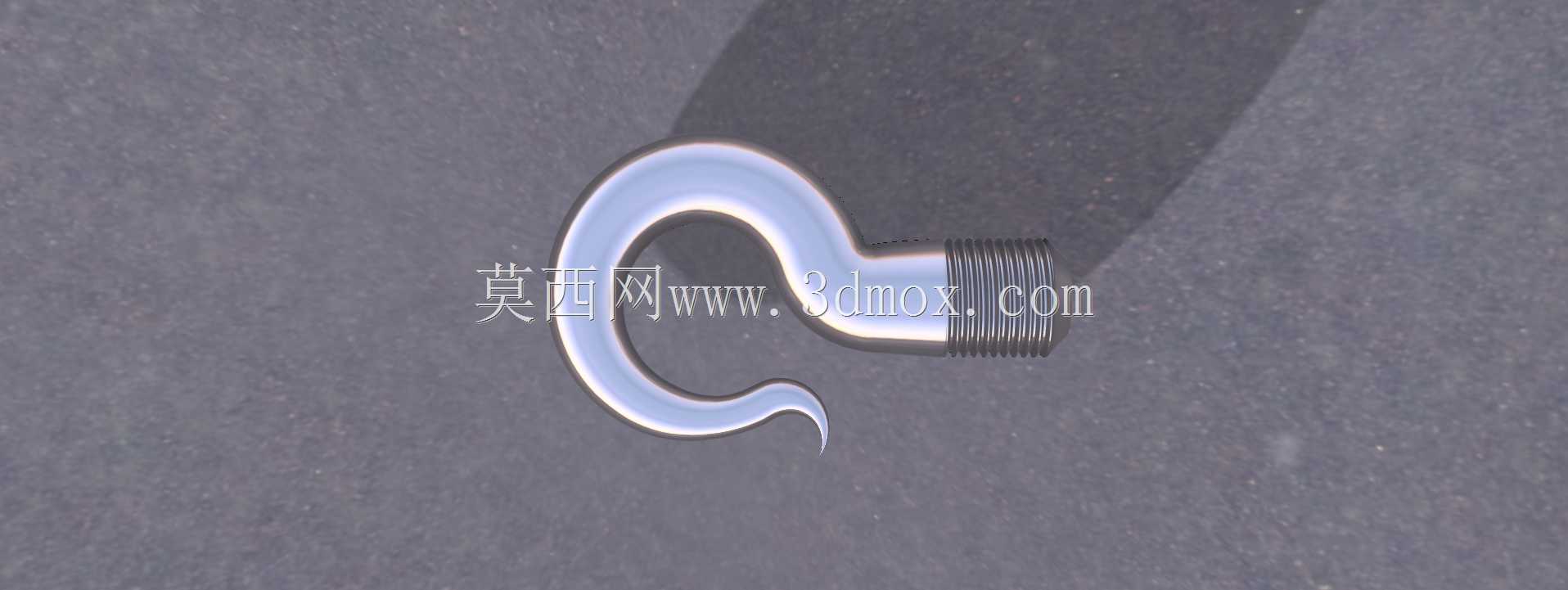

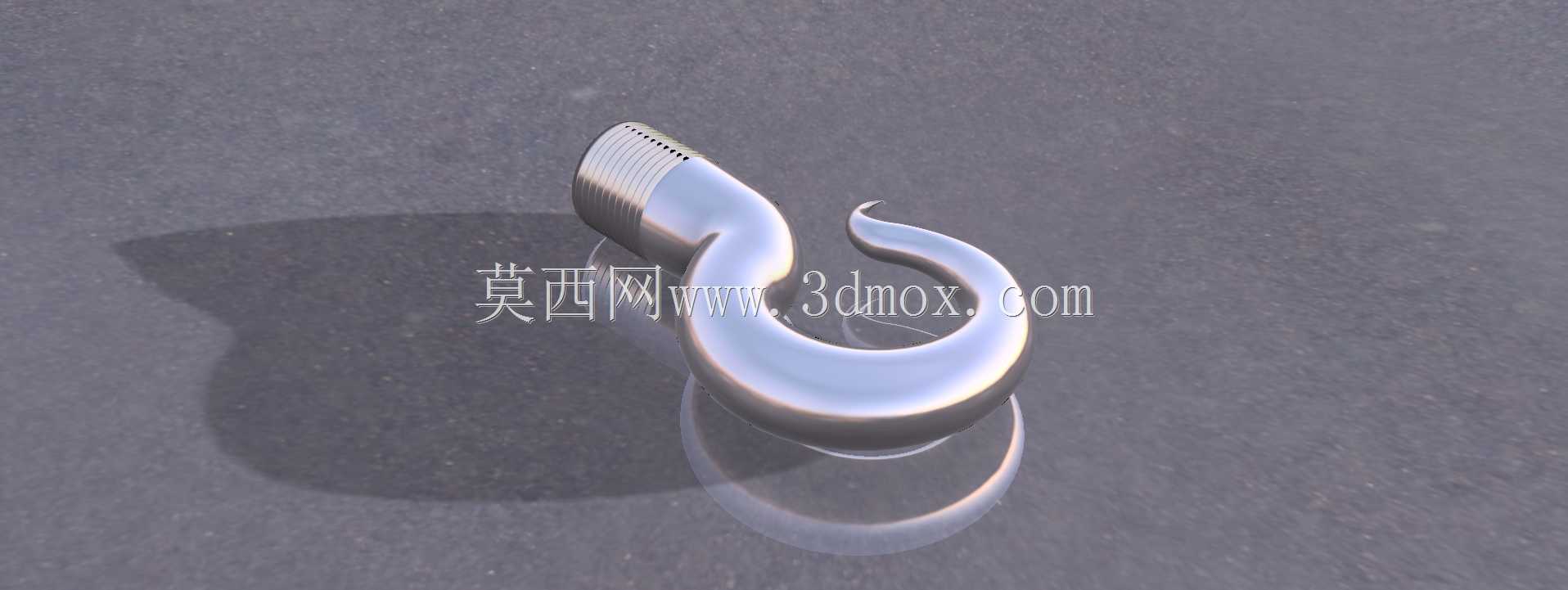

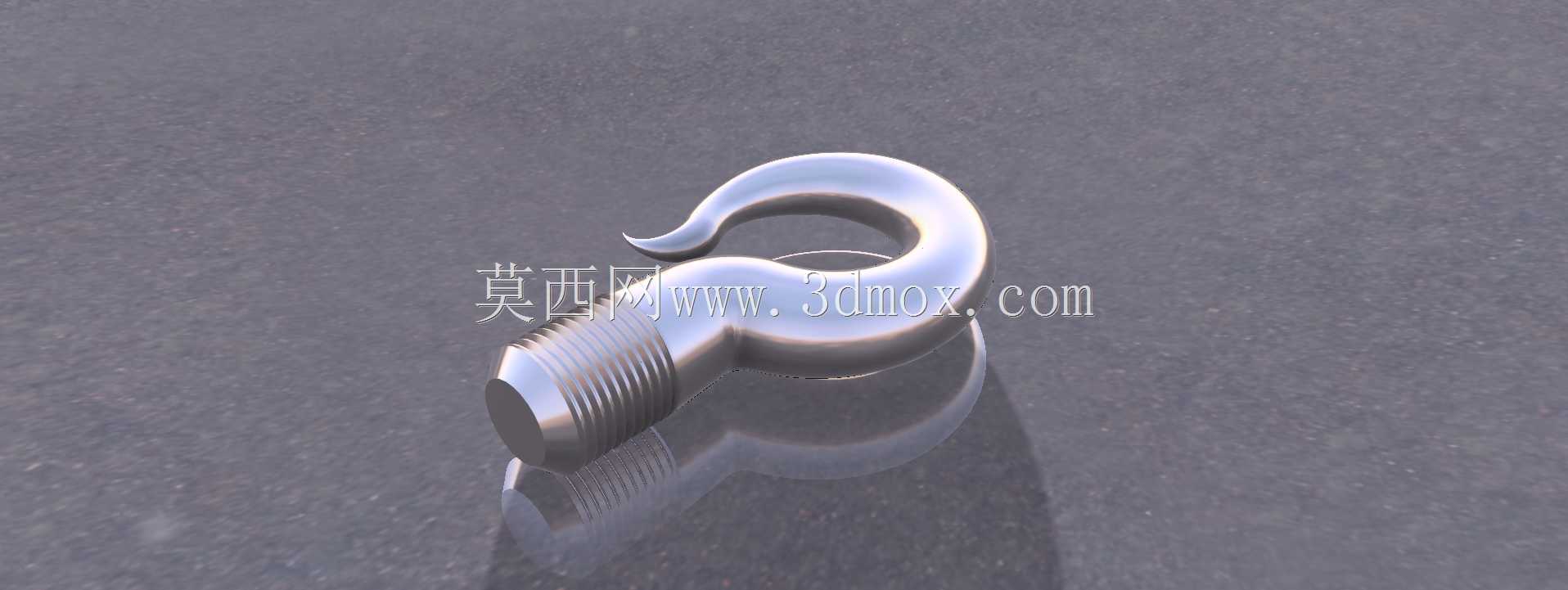

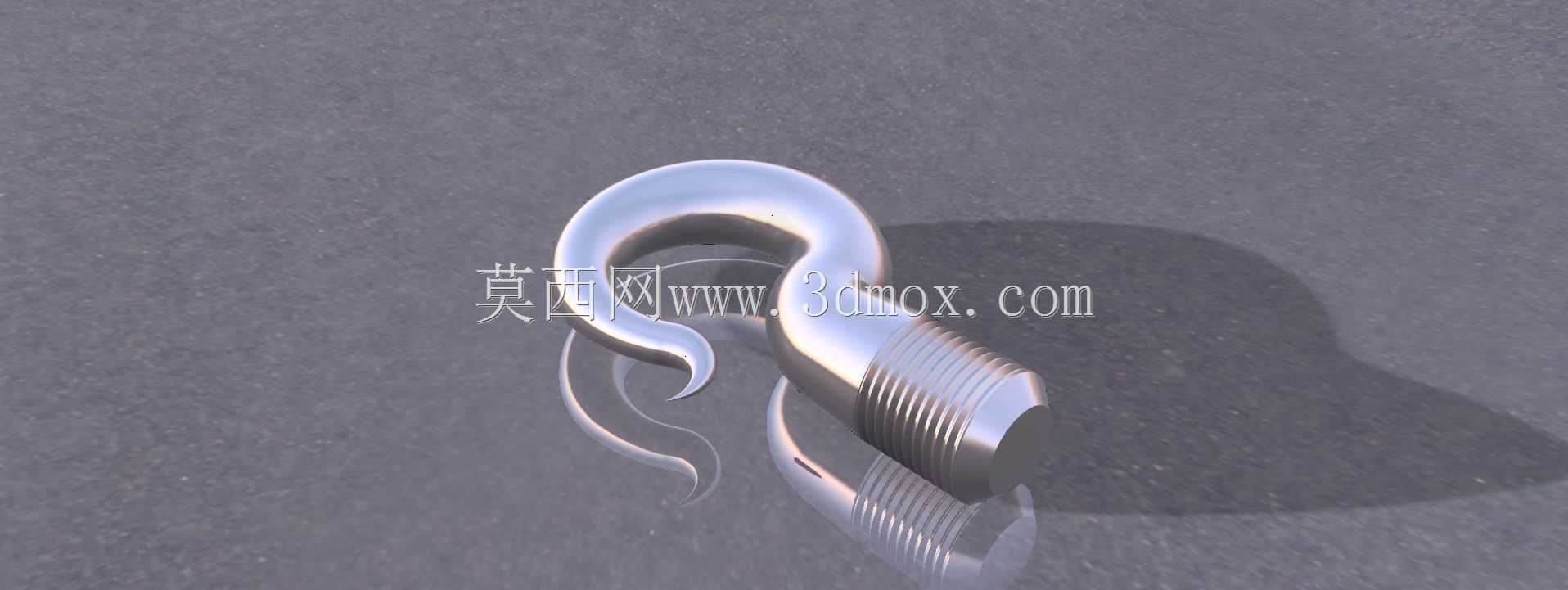

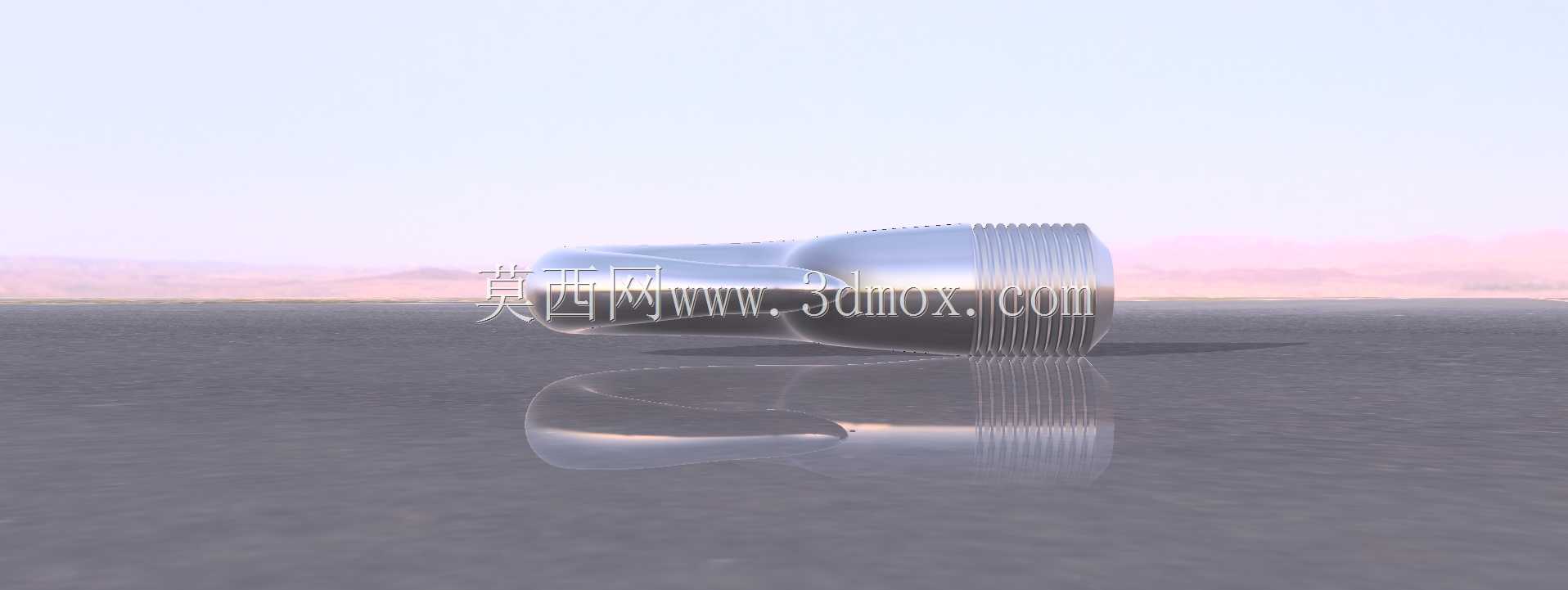

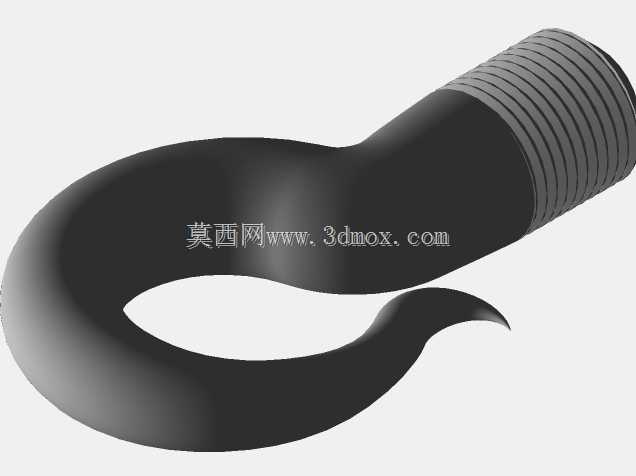

　　这款带外螺纹连接端的吊钩，是起重吊装、物料搬运场景里常用的末端承载构件，日常在车间行吊配套吊具、小型起重设备末端、工装夹具吊挂点位、物流周转吊运工位都能见到这类结构的身影，区别于传统的钩头与吊环一体式结构，外螺纹端的设计让它的安装适配性更强，不需要额外做焊接或者销轴铰接，直接拧入对应规格的内螺纹安装座就能完成固定，拆装调整都很方便。从结构设计逻辑来看，整个吊钩分为三个核心功能段，最上端的外螺纹段是安装连接位，螺纹规格需要匹配对应安装基体的内螺纹参数，设计时要保证螺纹旋合长度满足额定载荷下的抗拉、抗剪强度要求，避免螺纹脱扣失效；中间的弯曲钩身是主要的承载传力段，钩身的曲率半径不是随意设定的，要结合额定起重量对应材料的许用应力，

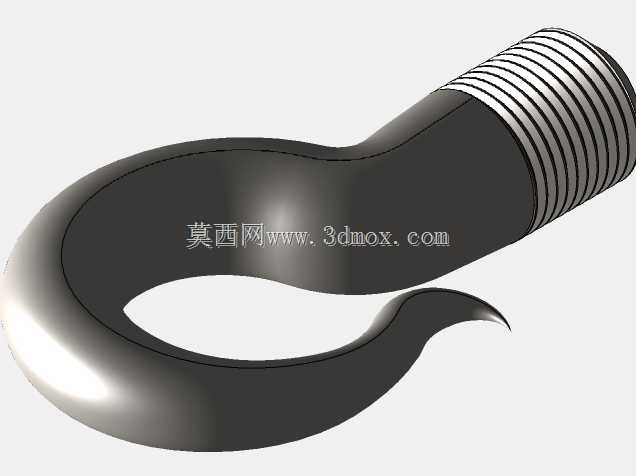

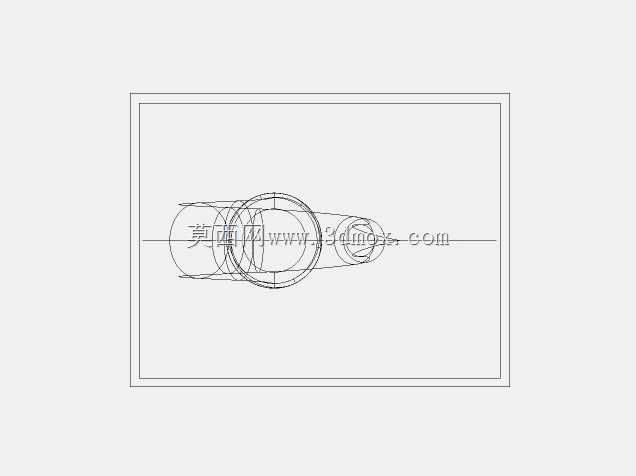

　　通过弯曲应力校核来确定截面尺寸和弯曲弧度，既不能曲率过小导致应力集中在弯曲内侧，也不能曲率过大导致整体结构冗余笨重，同时钩身的截面采用渐变设计，从螺纹端到钩尖位置截面尺寸平滑过渡，保证力流传递顺畅，减少应力突变点；最下端的钩尖做了防脱翘边设计，翘边的角度刚好能挡住挂入的吊索、吊环不会从钩口滑出，不需要额外加装防脱卡舌就能满足轻载场景的防脱需求，当然如果是重载高危场景，也可以在钩尖预留的小孔位加装弹簧式防脱挡板。做这个结构的三维建模时，放样是核心的建模步骤，因为钩身是空间变曲率的曲面结构，单纯用拉伸、旋转命令没法做出顺滑的过渡曲面，需要先在不同的基准面上绘制对应位置的截面轮廓，再通过放样命令把各个截面串联起来，

　　同时要注意各个截面的轮廓原点对齐、方向一致，避免放样出来的曲面出现扭曲、褶皱，最后再对所有的棱边做圆角过渡处理，一方面是消除加工时的锐边毛刺，避免划伤吊索和操作人员，另一方面也是减少应力集中点，提升构件的疲劳强度。从安装边界来看，上端螺纹段的长度要控制在合理范围，旋入安装座后既不能因为螺纹太短导致连接强度不足，也不能因为螺纹过长导致末端顶到安装座内部结构，影响装配到位；钩身的开口尺寸要适配常用的吊环、钢丝绳套、吊装带的挂入尺寸，开口太小会导致吊具没法顺利挂入，开口太大则会增加吊钩整体的外形尺寸，同时降低钩身的承载能力。实际应用中，这类吊钩常和旋转吊座、螺纹吊母配合使用，用在需要调整吊钩朝向的工位上，比如生产线的工件吊挂、

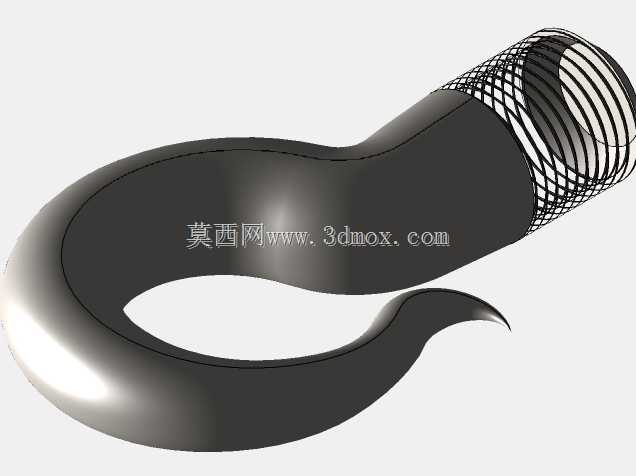

　　仓储区域的重物吊运、小型设备的安装移位等场景，相比焊接式吊钩，螺纹连接的方式可以根据不同的载荷需求快速更换对应额定载荷的吊钩，不需要对安装基体做破坏性改动，维护更换成本更低。设计时还要考虑钩身的受力变形量，在额定载荷下钩口的张开变形量要控制在允许范围内，避免因为变形过大导致吊具从钩口脱出，同时要在钩身的非承载面预留载荷标识的刻印位置，方便使用人员快速识别吊钩的额定承载重量，避免超载使用引发安全事故。整个结构没有多余的复杂零件，一体化的结构设计减少了装配环节的失效风险，金属材质的本体经过表面处理后可以适应车间、户外仓储等多种作业环境，不会因为轻微的锈蚀、磕碰就影响正常使用。建模过程中还要注意螺纹段的收尾处理，实际加工时螺纹末端会有退刀槽结构，建模时不能把螺纹直接做到钩身的过渡位置，要留出退刀槽的空间，符合实际机械加工的工艺要求，不然做出来的模型没法直接用于生产加工参考，钩尖位置的圆角也要匹配实际的加工工艺，不能做的过于尖锐，避免热处理时出现应力开裂的问题。
