Arduino Nano三轴CNC控制扩展板结构

　　日常桌面级小型数控设备的开发迭代中，控制核心的扩展适配一直是结构工程师绕不开的环节，这款适配Arduino Nano的三轴CNC扩展护罩结构，正是针对小型雕刻机、桌面3D打印机、微型数控铣床这类轻载数控设备的控制需求设计的。从实际应用场景来看，这类扩展板多用于创客DIY小型数控设备、教学实验用数控平台、小型桌面级加工设备的控制回路搭建，不需要复杂的工业级数控系统，通过开源硬件平台就能实现步进电机的驱动控制、限位信号采集、主轴启停控制等基础数控功能，大幅降低小型数控设备的开发门槛。

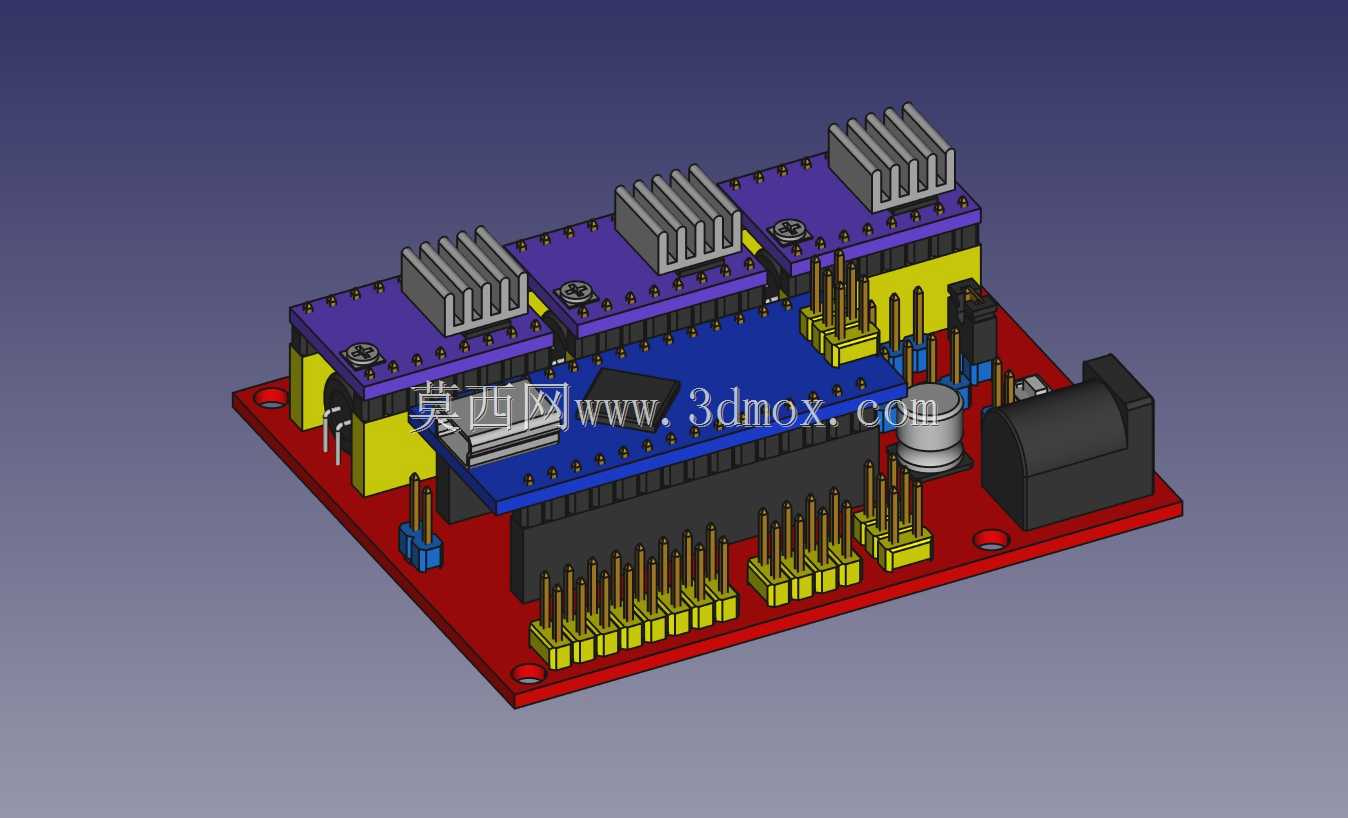

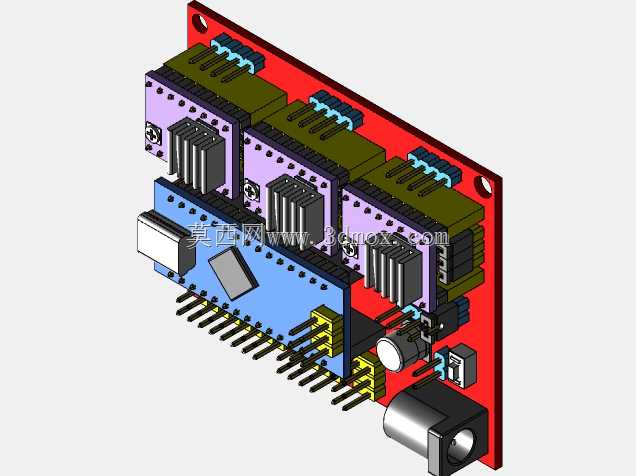

　　从功能特性上看，这块扩展板的结构设计完全围绕三轴步进驱动的安装需求展开，板上预留了三个独立的步进驱动模块安装位，每个位置都设计了对应的散热片安装空间，驱动模块垂直插装在板载排针上，散热鳍片朝上布置，能在设备运行时借助自然对流带走驱动芯片产生的热量，避免长时间运行出现过热丢步的问题。板载的电源输入接口布置在板边一侧，采用大电流直流座设计，能承载步进电机驱动所需的大电流输入，同时接口位置做了结构避让，不会和周边的插针、元件产生安装干涉。信号排针全部按照Arduino Nano的引脚定义对应布置，主控板直接垂直插装在扩展板的中央排针组上，不需要额外飞线连接，既减少了接线出错的概率，也让整体控制模块的结构更紧凑，能直接嵌入到小型数控设备的控制仓内部。

　　设计思路上，这款结构采用低细节建模逻辑，没有做冗余的精细元件复刻，重点还原了板上所有元件的安装高度、占位尺寸、接口位置，完全满足结构设计阶段的装配干涉检查需求。工程师在做设备整体结构布局时，不需要拿到实物就能通过模型确认控制板的安装孔位、各个接口的朝向、最高元件的高度边界，提前设计好控制仓的内部空间、走线槽位置、散热通风口的布置。比如板上最高的元件是三个步进驱动上的散热片，建模时准确还原了散热片的高度和安装位置，在设计控制仓盖板时就能精准预留足够的安全间隙，避免盖板压到散热片导致驱动模块受力损坏；电源接口、外接信号接口的位置都在模型上做了准确还原，设计设备外壳时就能直接在对应位置开出接口过孔，不需要反复测量实物调整孔位。

　　从安装边界来看，整个控制板采用矩形PCB结构，四个角都设计了标准的安装固定孔，孔位尺寸适配常用的M3铜柱安装，安装孔的位置避开了板上所有的元件焊盘，固定时不会和背面的焊点产生干涉。板上所有外接排针的高度都做了统一的尺寸约束，外接的限位开关线、步进电机线、主轴控制线都可以从板边的排针接出，排针的高度预留了足够的接线空间，插上线束后不会和上层的驱动模块、主控板产生挤压。电源接口的突出高度也做了准确建模，安装时电源插头插装后不会超出板边的安装边界，不需要额外给插头预留避让空间。整个控制模块的堆叠结构从下到上依次是扩展板PCB、插装的接线端子与电容元件、Arduino Nano主控板、三个步进驱动模块与散热片，每层的高度都在模型里做了准确的还原，整体堆叠高度控制在合理范围内，能适配绝大多数桌面小型数控设备的控制仓安装尺寸，不需要额外加高设备的控制部分结构。

　　在实际的设备开发过程中，这类准确的结构模型能大幅缩短结构设计的周期，工程师不需要等待硬件打样回来就能完成整个控制仓的结构设计，提前验证安装干涉问题，避免后期打样后出现结构冲突需要反复修改外壳模具的问题。同时模型还原了所有接口的位置，在做内部走线设计时就能提前规划好线束的长度和走线路径，避免出现线束长度不够、走线被结构件挤压的问题。对于做小型数控设备改装的用户来说，也可以参照这个模型的尺寸设计定制的安装支架，把控制模块直接固定在设备的机架上，减少控制部分的占用空间，提升设备整体的结构紧凑度。
