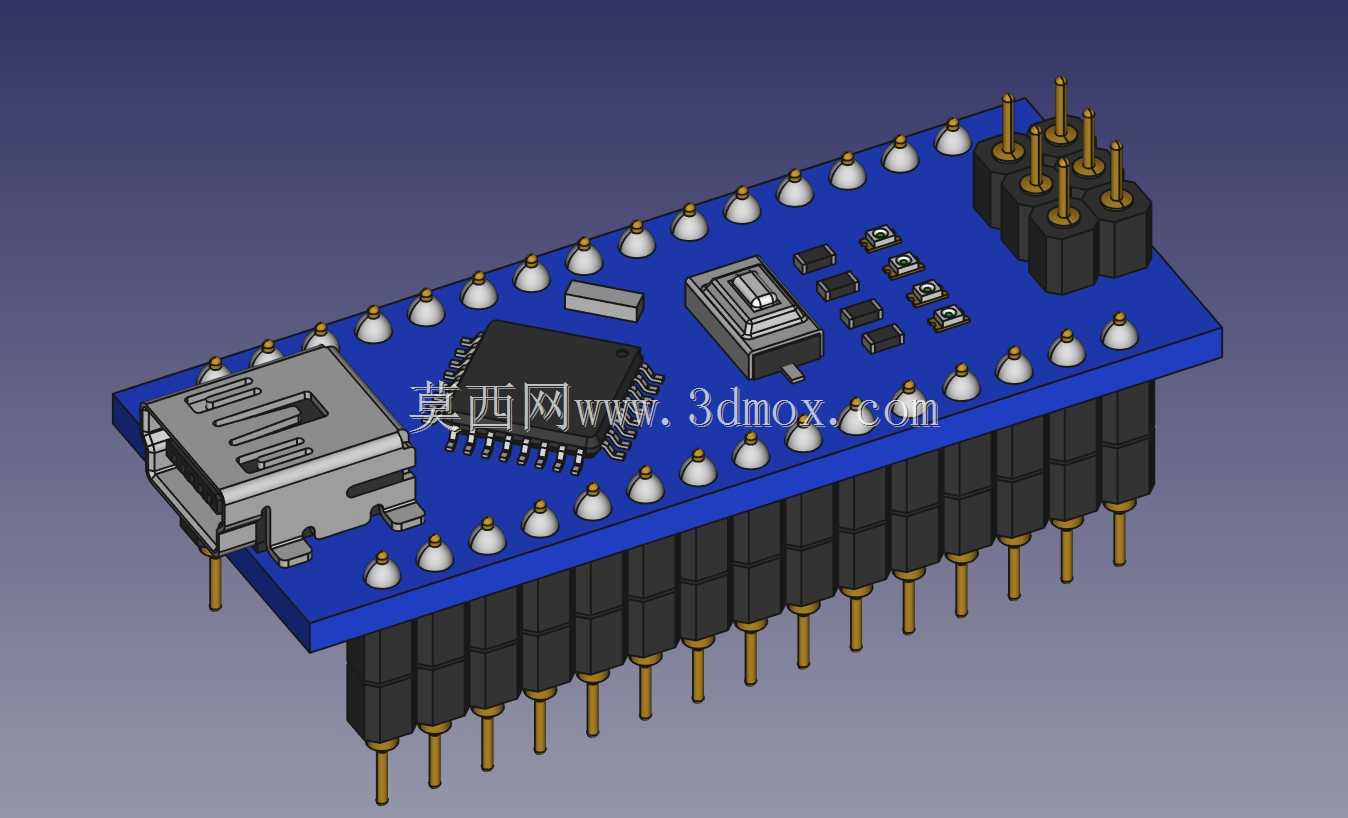

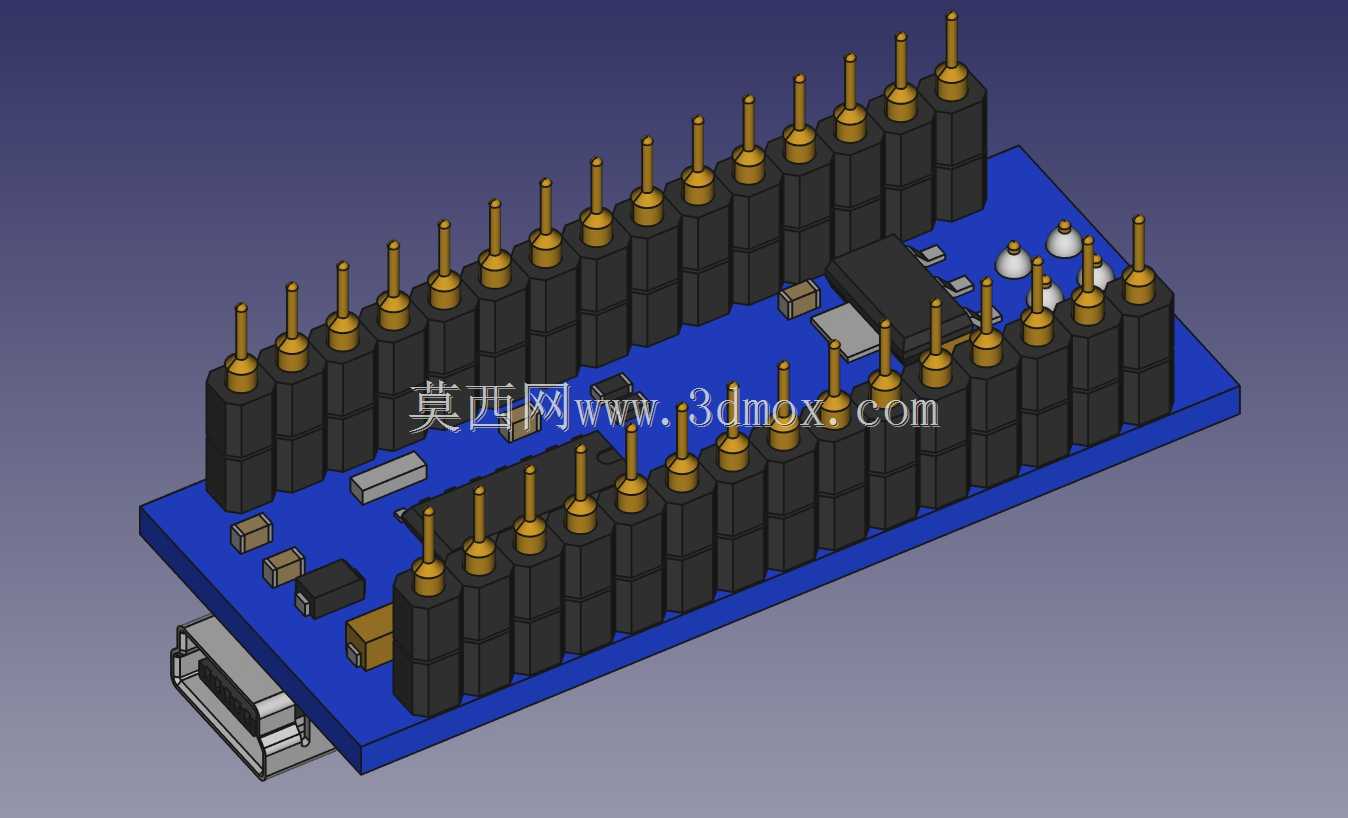

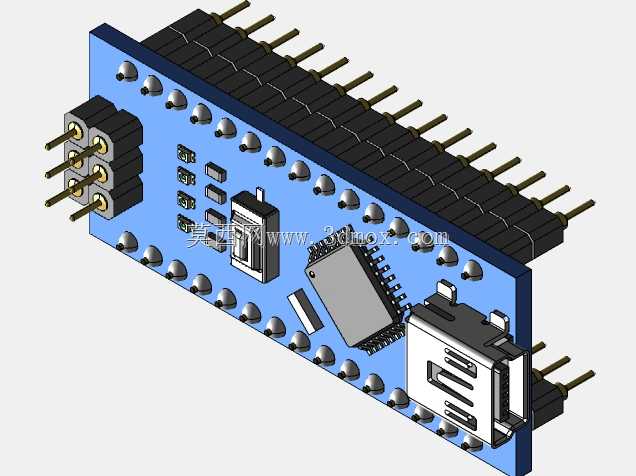

带圆形插销插座头的Arduino Nano开发板

　　这款带圆形插销插座头的Arduino Nano控制板，在嵌入式开发、小型智能设备搭建场景中有着极高的适配性，常被用于创客原型验证、小型自动化装置控制、教学实验平台搭建等场景，相比常规排针版本的Nano板，圆形插销插座头的设计能大幅提升反复插拔后的连接可靠性，避免传统排针多次插拔后出现的针脚歪斜、接触氧化松动等问题，尤其适合需要频繁更换外接模块、反复调试接线的开发场景。从实际使用角度看，该开发板保留了Arduino Nano的全部核心功能，板载USB接口可直接完成程序烧录与串口通讯，核心主控芯片周边的阻容元件、电源管理模块布局紧凑，在有限的板卡空间内完成了所有功能电路的排布，没有冗余的空间浪费。设计过程中，

　　圆形插销插座头的排布完全匹配标准Nano板的引脚定义，每一个插销的位置都对应原排针的电气点位，安装时可以直接替换原有排针版本的Nano板，不需要修改外接扩展板的开孔与接线定义，安装边界完全兼容市面上绝大多数Nano专用扩展坞、传感器扩展板的尺寸要求。板卡的外形尺寸延续了标准Nano的窄长版型，PCB板边缘的固定孔位位置没有改动，在设备内部安装时，可以直接沿用原有Nano板的固定柱位置，不需要重新设计安装结构。圆形插销部分采用镀金插针搭配绝缘基座，插合时的阻尼感适中，既不会因为插拔力过大导致模块拆卸困难，也不会因为连接过松在设备震动时出现接触不良的问题，插销的长度经过合理设计，插合后插针与插座的接触长度足够承载常规传感器、

　　执行器的工作电流，不会出现载流不足导致的引脚发热问题。板上的Mini USB接口位置做了结构强化，接口周边的PCB区域增加了铺铜强度，避免反复插拔USB线时导致接口开焊脱落，接口的突出高度与板上其他元件的高度差控制合理，插线时不会和周边的插销、电容元件产生干涉。从结构设计的细节来看，板上所有贴片元件的高度都低于圆形插销插座的基座高度，当开发板叠层安装在其他扩展板上方时，不会出现元件挤压、顶碰的问题，板卡背面的插销尾部突出长度经过控制，在背面贴装绝缘片后就可以直接贴合金属安装面使用，不会出现引脚短路的风险。在实际项目应用中，这款带圆形插销插座的Nano板可以直接用于小型智能小车的主控单元、桌面级小型自动化装置的控制核心、

　　传感器数据采集节点的主控模块，相比传统排针版本，在经常需要拆装调试的项目里，能大幅减少接线维护的工作量，也能降低因为排针接触不良导致的设备故障概率。设计时充分考虑了批量生产时的装配便利性，圆形插座的基座采用标准封装尺寸，SMT贴装时可以直接用通用吸嘴拾取，不需要定制特殊的贴装治具，插针的垂直度公差控制在合理范围内，插合时不会出现个别针脚对位困难的问题。板上的复位按键位置设置在板卡边缘，调试时可以很方便地按压触发，不会被周边的接线或者插销挡住操作空间，电源指示灯、用户状态指示灯的位置朝向板卡外侧，安装在设备内部时也能很直观地观察到板卡的工作状态。对于结构设计从业者来说，在做小型智能设备的内部结构排布时，这款板卡的安装尺寸完全可以参考标准Nano板的安装空间预留，只需要注意圆形插座部分的高度比普通直排针略高一点，在预留上下叠层的安装间隙时适当增加0.5mm左右的空间余量即可，不需要做大幅度的结构调整。对于嵌入式开发的选型来说，这款板卡的电气性能和标准Nano完全一致，不需要修改原有程序代码，直接替换就能使用，圆形插销的连接方式在有一定震动的使用场景下，比如移动机器人、手持检测设备这类场景，连接稳定性远优于普通排针连接，能有效降低设备的现场故障率。
