化油器加工用手动多轴钻孔夹具结构

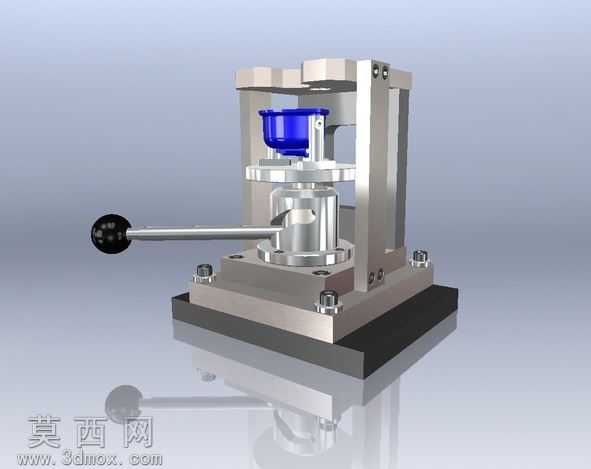

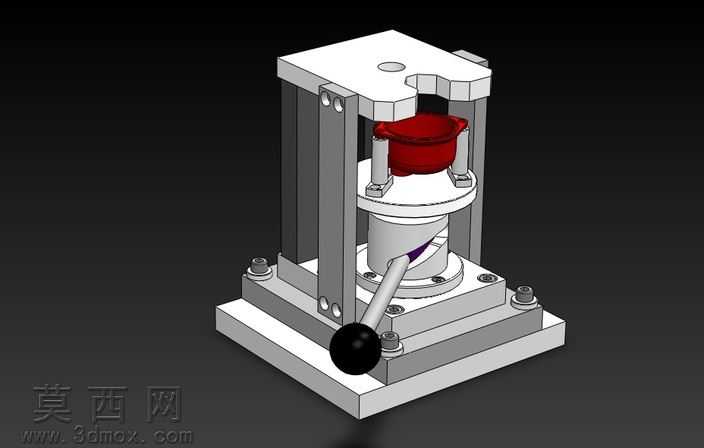

本作品为面向化油器类小型零件批量钻孔工序设计的手动多钻夹具三维结构，整体采用立式框架式布局完成建模，建模过程严格遵循机械加工工装的设计规范，对各零部件的装配公差、配合关系做了符合实际生产要求的参数设定。模型渲染阶段采用金属材质与功能部件分色处理的方案：夹具的底座、立柱框架、钻模板基体、操作手柄杆身等承力结构件，赋予哑光银灰色金属材质，还原45号钢调质处理后的真实金属质感，表面添加细微的磨削纹理提升渲染真实度；操作手柄的握持端采用黑色哑光胶木材质，模拟实际工装的防滑握持手感；顶部待加工定位区域的化油器工件采用深蓝色工程塑料材质，与金属夹具本体形成清晰的视觉区分，方便快速识别装夹定位区域；底座底部设置黑色橡胶减震垫材质，还原工装安装时的减震防滑结构细节。结构设计上，该夹具采用偏心轮式手动夹紧机构，通过带黑色握柄的长操作杆驱动内部夹紧块动作，可快速完成工件的装夹与松脱，无需额外辅助工具，适配小批量零件加工的快速换产需求；上部框架集成多轴钻套定位结构，可同时引导多根钻头完成多个孔位的同步加工，有效避免单孔逐次加工的定位误差，大幅提升化油器类零件多孔加工的位置精度与加工效率；底座采用加厚方形钢板结构，四角设置内六角螺栓安装位，可稳定固定在钻床工作台面，承受钻孔过程中的轴向切削力，避免加工过程中夹具移位；立柱与上下模板之间采用精密销定位+螺栓紧固的连接方式，保证钻套位置与下方工件定位座的同轴度精度，长期使用也不易出现位置偏移。设计思路围绕小批量多孔零件的加工痛点展开，摒弃复杂的气动、液压夹紧结构，采用纯手动机械结构实现快速装夹，既降低了工装的制造成本，也无需配套气源、液压站等辅助设备，适配小型机加工车间的生产条件；钻模板采用可拆换设计，后续加工不同规格的化油器工件时，仅需更换对应钻套与定位座即可快速适配，拓展了夹具的适用范围；整体建模过程中对所有活动部件做了干涉检查，确保操作手柄转动、夹紧块伸缩、钻头进给过程中无结构干涉，模型可直接用于工装加工图纸的导出、生产制造的参考，也可作为机床夹具设计的教学案例使用。
