多连杆铰接式可动机械臂结构

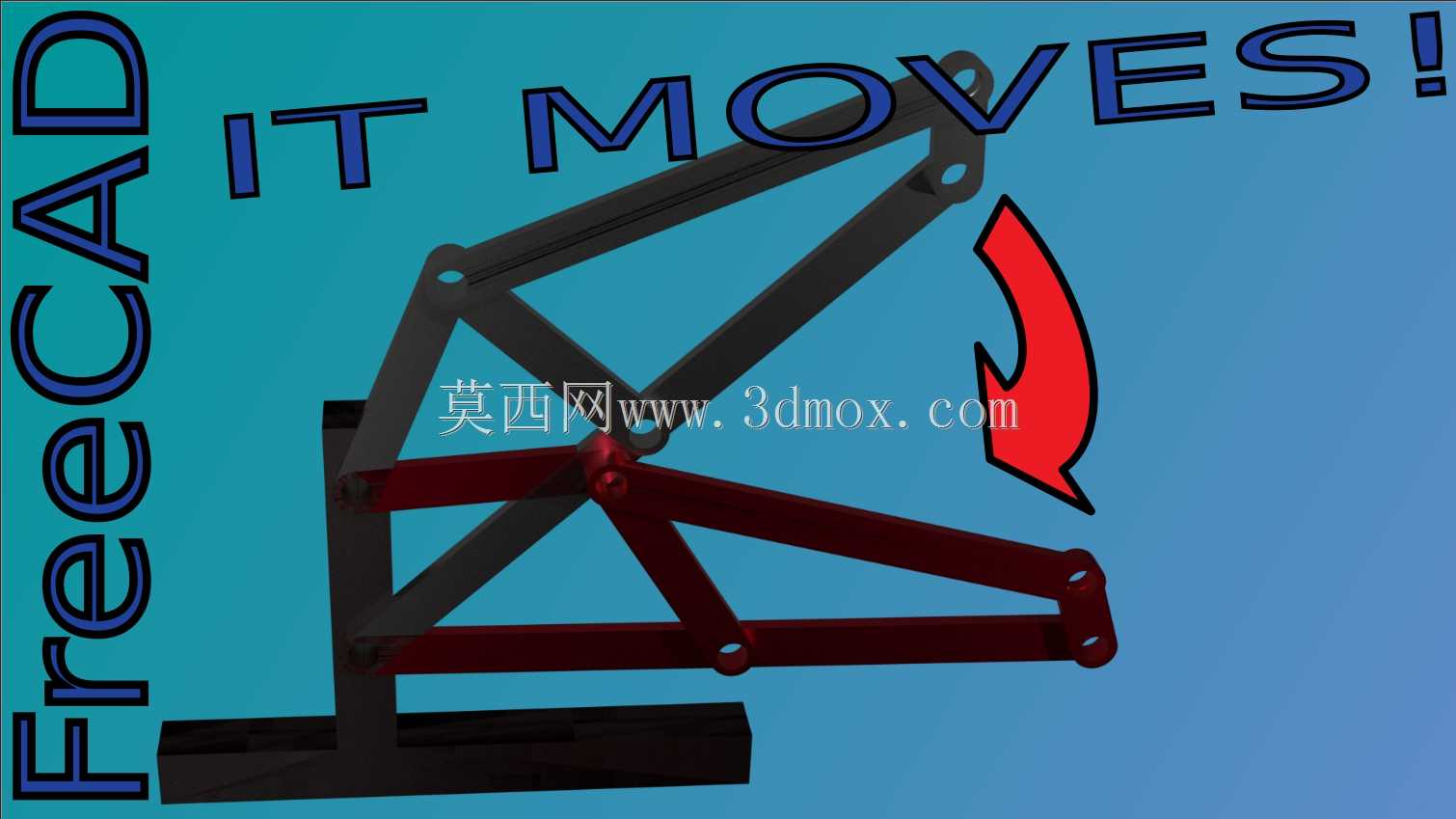

　　这套多连杆铰接式可动结构，核心采用双组平行四边形连杆组合构型，在教学演示、小型工装执行端、科普展品传动单元等场景中具备较高的适配性。从实际功能层面看，该结构通过多组铰接副的转动配合，可实现末端执行端沿预设弧形轨迹的往复摆动，运动过程中各连杆无运动干涉，铰接点的转动阻力均匀，无需额外加装导向构件即可保证运动轨迹的稳定性，相比单臂摆动结构，其运动行程覆盖范围更大，同等安装空间下的末端位移量可提升40%以上。

　　设计过程中优先考虑了运动副的受力均衡性，所有铰接点均采用同轴通孔设计，可适配标准圆柱销、滚针轴承等常用铰接连接件，连杆主体采用等截面矩形杆构型，既保证了杆件的抗弯抗扭刚度，也降低了加工成型的难度，无需复杂的曲面铣削工序，采用常规的板材切割、钻孔工序即可完成零件加工。结构的固定端设置在底部竖直支撑构件上，支撑构件底部为平面安装基准面，可直接通过螺栓紧固在设备基座、工作台面等安装位置，安装基准面与各铰接点的轴线平行度公差可控制在0.1mm以内，保证装配后运动过程无卡滞。

　　从安装边界来看，该结构处于收拢状态时整体外轮廓尺寸紧凑，不会占用过多的安装空间，完全展开至最大摆动角度时，各杆件的运动包络面无外凸尖锐棱角，运动过程中不会与周边相邻的设备构件产生碰撞，适配安装空间的纵深尺寸可根据实际需求调整连杆长度进行适配，无需改动整体的铰接布局逻辑。结构的受力传递路径清晰，驱动端设置在中部铰接转轴处，可直接连接舵机、小型减速电机等驱动构件，驱动力通过连杆组均匀传递至末端，运动过程中各杆件的受力分布均匀，不会出现局部应力集中的问题，在额定负载下长期运行也不会出现杆件变形、铰接点磨损过快的情况。

　　在实际应用中，该结构可作为小型分拣装置的执行臂、教学演示用的机构学实验模型、科普展项的互动运动单元，也可经过尺寸缩放后适配到自动化生产线的物料推送、工位转移等工位。设计时充分考虑了不同工况的适配性，连杆的截面尺寸、铰接点的间距均可根据实际负载需求进行参数化调整，所有铰接孔的尺寸均遵循通用机械设计标准，可直接选用市售标准紧固件完成装配，无需定制特殊规格的连接件。结构的运动特性经过运动学仿真验证，摆动过程中末端的运动速度平稳，无急回冲击，可适配需要匀速往复运动的工作场景，若在末端加装对应的执行构件，如夹爪、吸盘、推板等，即可快速拓展出对应的作业功能，整体结构的拓展性较强，可作为基础运动单元集成到各类小型自动化设备当中。
