多通径向开孔球体连接结构

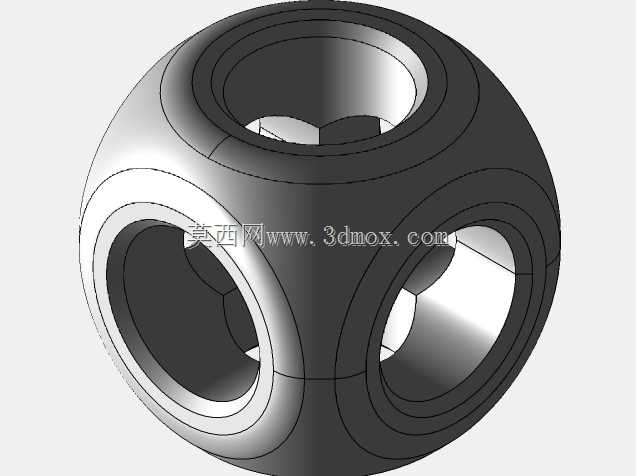

　　该多通径向开孔球体结构，核心应用场景集中在流体管路多通路汇流、模块化框架快速接驳、实验台气路分流等领域，可作为核心转接元件嵌入多组并行管路的交汇节点，替代传统多通接头的直角转接结构，降低管路转角处的流体阻力损失。从实际使用功能来看，球体上均匀分布的四个径向贯通孔，轴线交汇于球心位置，可同时对接四个方向的外接管路或支撑构件，相邻孔位轴线保持垂直，能够满足正交方向的管路连通需求，孔口位置设计有同轴环形台阶结构，可直接嵌入密封圈或管路衬套，无需额外加工密封槽即可实现端面密封，减少装配时的零件数量。设计过程中优先保证球体的回转精度，所有开孔的同轴度、孔轴线与球心的位置度公差控制在0.02mm范围内，避免装配后出现管路偏斜、密封面错位的问题；

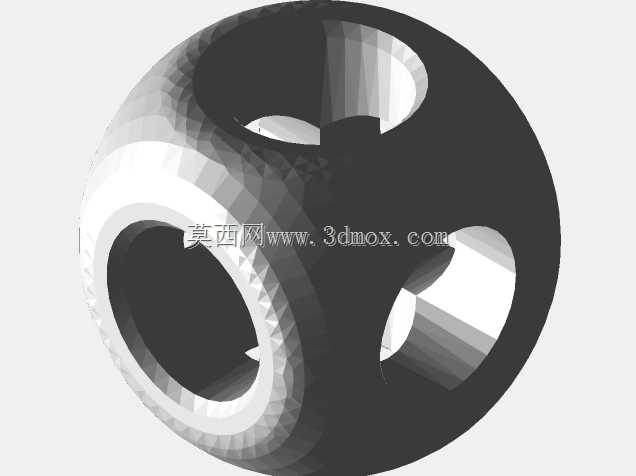

　　球体的外球面保留完整的回转轮廓，可适配球面压紧式的安装结构，允许安装时存在小角度的偏转补偿，抵消管路安装时的累计位置误差。外形尺寸方面，球体的公称直径可根据对接管路的通径匹配，本次展示的结构适配DN15通径的管路，球体外径为42mm，开孔的内径与管路通径保持一致，孔口台阶的深度为2mm，可容纳厚度1.5mm的平垫片；安装边界上，该结构的外接轮廓为完整球面，安装时所需的最小空间为直径45mm的圆柱形空间，四个方向的连接端预留10mm的管路插入长度，无需额外的安装固定支架，依靠球面压帽即可完成整体固定，适配紧凑型管路布局的空间要求。建模过程中采用回转特征生成基础球体轮廓，再通过正交基准面的拉伸切除完成四个径向通孔的加工，

　　孔口的环形台阶通过同轴拉伸切除生成，所有棱边位置做0.2mm的倒角处理，去除机加工后的锐边，避免装配时划伤密封件或操作人员。结构强度层面，球体相邻开孔之间的壁厚保持均匀，最小壁厚不小于5mm，可承受1.6MPa的流体工作压力，满足常规低压气路、水路的使用要求，若应用于高压场景，可等比例放大球体直径增加壁厚，无需改动整体的结构布局。实际装配时，四个方向的连接构件可独立拆装，单根管路的维护拆卸不会影响其余通路的连接状态，降低后期运维的拆装难度；球面的外表面粗糙度控制在Ra1.6，可与压帽的内球面形成良好的贴合，实现安装角度的微调，适配非严格正交的管路安装场景，弥补现场安装时的位置偏差。
