FreeCAD钣金弯折结构件设计实例

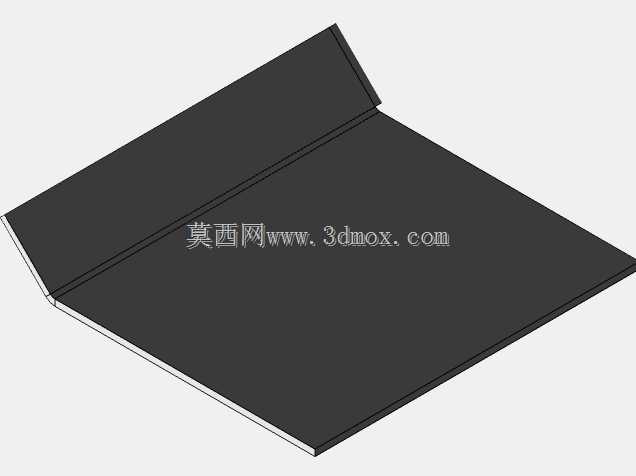

　　这类单弯折钣金件在通讯类终端设备的内部支撑、外罩防护场景中应用极广，小到手持通讯终端的内置屏蔽支架，大到壁挂式通讯设备的外置防护盖板，都能看到这类基础钣金结构的身影。从实际使用场景来看，这类零件大多承担两个核心作用：一是作为结构支撑件，为设备内部的PCB板、接线端子、小型功能模块提供平整的安装基准面，板体上预留的安装孔位可以直接配合自攻螺丝或者铜柱实现元器件固定，弯折形成的立边则可以提升整体板件的抗形变能力，避免薄板在设备运输、使用过程中出现翘曲变形，挤压内部线路造成接触不良；二是作为简易屏蔽或防护结构，平整的金属板面可以隔绝相邻模块之间的电磁干扰，弯折的翻边能够遮挡设备侧边的缝隙，减少灰尘、飞溅液体直接进入设备内部的概率，部分外露使用的这类钣金件还会在表面做喷塑、阳极氧化处理，提升耐锈蚀、耐磨损性能。

　　从设计思路来看，这类钣金件的建模核心是要先确定安装基准面的有效使用尺寸，首先要匹配所适配设备的内部安装空间，基准面的长宽尺寸需要避开设备内部的凸起结构、走线空间，预留足够的安全间隙，通常和周边固定结构的间隙控制在0.3-0.5mm即可，既不会出现安装卡滞，也不会因为间隙过大产生晃动。弯折边的高度设计需要结合实际功能需求，如果是仅做加强用的翻边，高度控制在板厚的3-5倍就能达到足够的结构强度，不需要做过高的弯折，避免占用过多内部空间；如果弯折边需要承担侧边固定或者屏蔽作用，高度则要匹配设备侧壁的厚度，保证弯折边能够完全覆盖侧边缝隙，同时预留对应的固定孔位。建模过程中需要重点关注钣金工艺的可行性，弯折处的内R角通常设置为和板厚一致，避免弯折过程中出现板材开裂或者回弹过大的问题，弯折边和主板面的衔接处要预留合理的止裂槽，尤其是在弯折边长度较短的情况下，止裂槽能够避免弯折位置的应力集中，减少加工不良率。

　　关于安装边界的考量，这类钣金件的安装孔位通常会设计在距离板边至少2倍板厚的位置，避免孔位距离边缘过近导致安装时板材开裂，孔位的直径要比选用的固定螺丝直径大0.1-0.2mm，抵消钣金加工过程中产生的位置公差，保证安装时能够顺利对位。如果是作为滑动或者抽拉结构使用的这类钣金件，板体的平面度公差需要控制在0.1mm以内，弯折边的角度公差控制在±0.5°，避免抽拉过程中出现卡滞。实际生产中这类零件大多采用冷轧钢板或者铝合金板材加工，厚度根据承重需求选择0.8mm到2mm不等，承重要求高的场景会选用更厚的板材，同时在弯折边增加压筋结构进一步提升强度，不需要额外增加焊接加强筋就能满足使用要求，能够有效控制加工成本和零件重量。

　　在三维建模过程中，这类基础钣金结构的参数化设计能够大幅提升同类型零件的设计效率，把板厚、弯折高度、弯折半径、孔位间距都设置为可调整参数，后续遇到不同尺寸的同类型结构件，只需要修改对应参数就能快速生成模型，不需要重新绘制草图。需要注意的是，建模时要预留板材折弯的展开余量，不同材质、不同厚度的板材折弯系数存在差异，建模时要根据实际选用的材料设置对应的折弯扣除值，保证展开后的下料尺寸准确，减少后续试折的调整次数，避免材料浪费。这类零件虽然结构简单，但却是通讯设备结构设计中最常用的基础结构，细节参数的合理性直接影响后续加工难度和装配效率，设计时需要结合实际加工工艺和装配场景反复调整参数，不能只追求三维模型的外观效果而忽略实际生产的可行性。
