等厚放样曲面结构建模设计方案

　　在通讯类手持终端、穿戴式通讯配件的结构开发环节，等壁厚异形曲面构件的放样设计一直是结构建模中的高频难点，这类构件常见于通讯设备的密封防护壳体、信号适配外罩、手持握持段的包覆结构，既要满足曲面顺滑过渡的外观与握持需求，又要保证全路径壁厚一致，避免注塑成型时出现缩痕、应力集中，或是装配时出现密封间隙、卡扣配合错位的问题。

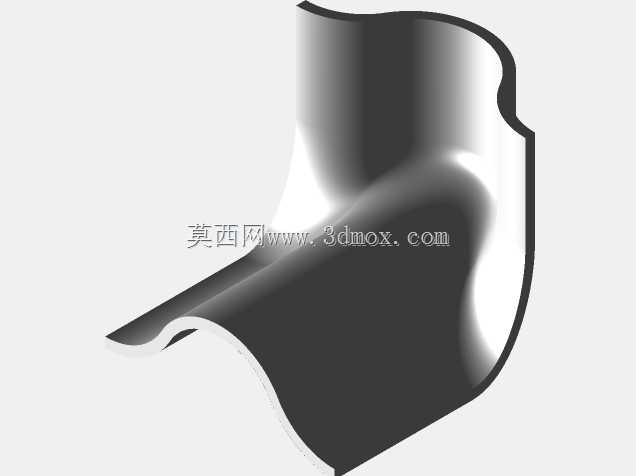

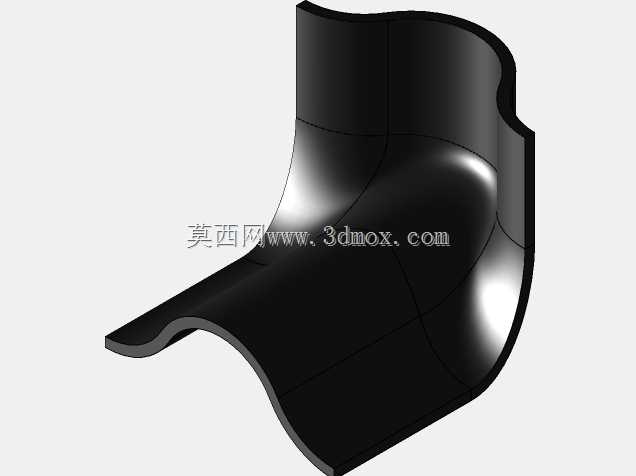

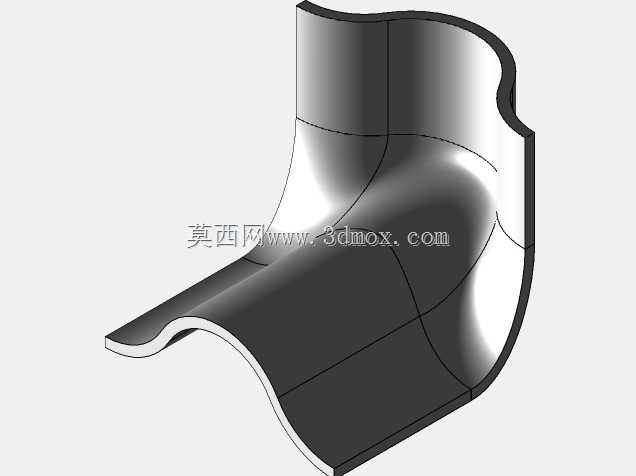

　　本次的等厚放样结构，核心解决的是多段变曲率路径下的壁厚均匀性问题，区别于常规放样直接连接首尾轮廓生成实体再抽壳的思路——这种常规操作往往在曲面曲率突变位置出现壁厚偏移，尤其是在转角半径小于3倍壁厚的区域，抽壳后会出现局部壁厚骤减甚至破面的情况，完全无法满足通讯设备IP67以上防护等级的结构强度要求。设计过程中先梳理放样路径的曲率变化节点，将整个过渡曲面拆分为三段曲率连续的引导路径，每一段路径上的截面轮廓都提前做壁厚偏移的预补偿，而非生成整体曲面后统一抽壳。

　　从实际应用场景来看，这类等厚放样结构可直接适配对讲机的手持握把曲面外罩、通讯基站射频模块的异形密封端盖、头戴式通讯耳机的耳罩连接弯臂等部件，这类部件都存在非规则的弯曲过渡段，且对壁厚一致性有严格要求：比如对讲机握把的壁厚差超过0.2mm时，二次包胶的软胶层就会出现厚薄不均，长期握持使用后容易出现软胶起翘脱落；射频模块的密封端盖壁厚不均则会导致螺丝锁附时密封面受力不均，防水密封圈的压缩量偏差超过设计阈值，户外使用时容易出现渗水损坏内部电路的问题。

　　建模过程中需要重点把控安装边界的尺寸约束，放样结构的两端安装面分别设置了定位止口与卡扣安装位，其中一端的安装面为平面，适配通讯设备主机的平面装配基准，止口深度设置为1.2mm，单边配合间隙控制在0.05mm，保证装配后的定位精度；另一端的安装面随曲面做法向垂直处理，适配对应功能模块的安装面，安装孔位的中心距严格匹配对应模块的安装孔公差，避免放样后孔位出现角度偏移导致无法装配。整个放样结构的外形最大轮廓尺寸控制在对应设备的安装仓边界内，曲面外边缘做了R0.8mm的圆角过渡，避免组装或使用过程中锐边划伤操作人员，或是刮损通讯设备的其他配套线材。

　　结构功能层面，全路径等厚的设计除了满足成型工艺要求，还能保证结构的抗冲击性能一致，在通讯设备做1.2米跌落测试时，等厚的曲面过渡段不会因为局部壁厚过薄出现开裂，也不会因为局部壁厚过厚出现缩水导致的外观凹痕。同时等厚结构的内部空间利用率更高，能够在曲面段内部预留出走线槽的空间，方便通讯设备内部的射频线、信号线顺着曲面路径排布，避免线材被壳体挤压出现信号传输中断的问题。

　　设计思路上没有追求过度复杂的曲面造型，而是优先保证工艺可行性与装配可靠性，引导线的曲率变化率全程控制在15%以内，避免出现曲率反向的拐点，减少后续模具加工时的电极拆分工序，降低模具制造成本。在壁厚验证环节，沿着放样路径每间隔10mm做一个法向截面测量壁厚，确保所有位置的壁厚偏差不超过0.1mm，完全满足通讯类结构件的成型与使用要求。针对曲面与安装面的衔接位置，做了相切连续的过渡处理，避免出现棱线导致的应力集中，在设备受到侧向冲击时，应力能够顺着曲面均匀分散，不会在衔接位置出现断裂失效。

　　实际生产适配中，这类等厚放样结构可以直接用于注塑模具的分型面设计，因为曲面曲率连续顺滑，分型线可以顺着曲面的最大轮廓线设置，不会出现倒扣结构，模具不需要做复杂的抽芯结构，能够有效降低模具的加工成本与生产时的不良率。对于需要做表面处理的部件，比如手持通讯设备的外罩需要做软胶包胶或是晒纹处理，等厚的结构在注塑时保压压力传递均匀，表面晒纹的纹理一致性更好，不会出现局部纹理发亮或是发暗的外观缺陷。
