FreeCAD路径工作台演示结构件

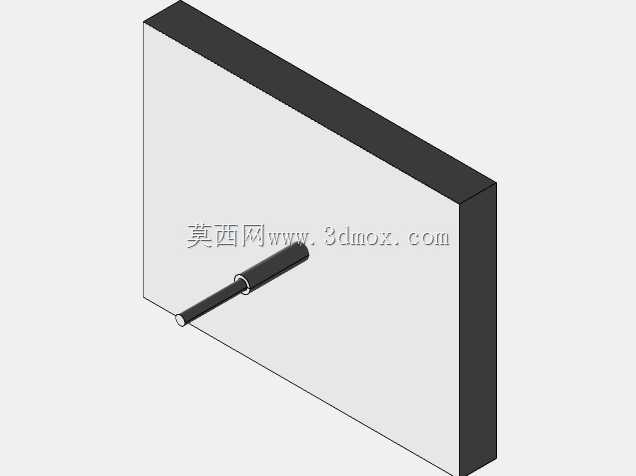

　　该演示结构件主要用于数控加工路径规划环节的操作演示，面向刚接触路径加工模块的结构设计人员，直观展示路径生成过程中刀具与工件的相对位置关系，帮助使用者快速理解路径工作台的操作逻辑。从结构来看，主体为一块矩形立式安装板，作为刀具路径演示的基准承载面，安装板边缘做了直角加厚处理，保证演示过程中基准面不会出现形变，避免路径模拟时出现基准偏移的问题。配套的演示刀具采用简化的圆柱柄结构，端部设置模拟切削刃的环形台阶，在路径演示过程中可以清晰展示刀具沿预设轨迹移动时，与安装板表面的相对位置，直观呈现路径走向、下刀位置、走刀行程等关键参数的设置效果。在实际教学场景中，这类演示结构件可以直接导入路径加工模块，无需额外做模型简化处理，

　　安装板的平面度公差控制在演示场景允许的范围内，不会因为模型本身的几何误差干扰路径生成的演示效果。设计过程中特意简化了非关键结构，没有添加多余的安装孔、倒角等工艺特征，避免无关特征分散使用者的注意力，让学习者可以把关注点集中在路径生成的核心操作上。安装边界方面，整个演示结构的占用空间较小，立式安装板的长宽比例适配常规软件操作界面的显示比例，打开模型后无需频繁缩放视图即可完整观察整个路径演示过程，刀具的长度设置也匹配安装板的演示行程，模拟走刀时不会出现刀具超出安装板演示范围的情况。从功能特性来看，该结构件可以覆盖直线走刀、平面铣削等基础路径的演示需求，刀具与安装板的相对位置设置符合实际加工中的刀具装夹逻辑，

　　演示过程中可以直观看到刀具轴向与安装板平面的垂直关系，帮助使用者建立路径规划的空间概念，避免实际加工中出现刀具轴向倾斜、走刀路径超出工件边界等常见问题。在设备操作培训场景中，这类简化演示模型可以大幅降低入门学习的门槛，学习者不需要先掌握复杂零件的建模方法，直接通过该结构件即可熟悉路径工作台的各项操作指令，包括路径创建、刀具参数设置、走刀轨迹模拟等核心功能，缩短软件操作的学习周期。结构设计时特意将刀具与安装板设置为分离的独立实体，在路径模拟过程中可以单独隐藏或显示刀具，方便学习者分步观察路径生成的各个环节，比如单独查看安装板上的路径线条，或者结合刀具移动观察完整的走刀过程，适配不同学习阶段的观察需求。外形尺寸的设置上，

　　安装板的厚度足够支撑模拟过程中的视觉辨识度，不会因为板厚过薄导致视图显示时出现面重合的显示问题，刀具的直径设置也兼顾了视图显示的清晰度，不会因为刀具过细导致走刀过程中难以观察刀具位置。这类演示结构件虽然不直接用于实际生产加工，但在数控加工编程的入门教学中有着很高的实用价值，能够把抽象的路径参数设置转化为直观的三维动态演示，帮助学习者快速建立路径规划的空间思维，理解不同路径参数对应的实际走刀效果，减少后续实际编程中出现参数设置错误的概率。
