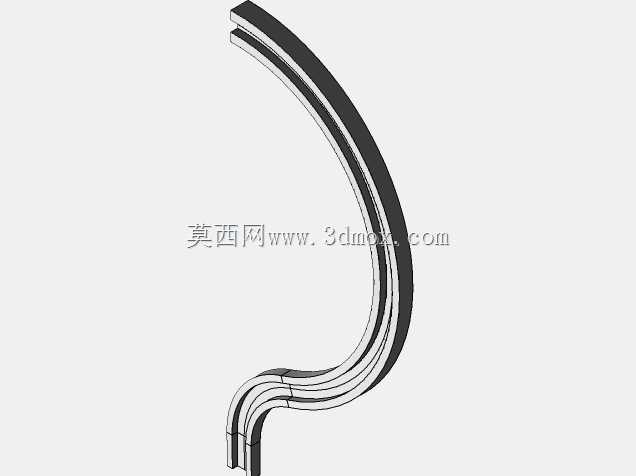

在日常的通讯终端配套结构件设计过程中,经常会遇到因配置文件参数不匹配导致的建模失效问题,这类问题在异形弯弧类穿戴通讯配件的开发中尤为常见。这类弯形结构多应用于耳挂式通讯设备的贴合支撑部件,需要匹配人体耳郭的自然弧度,在佩戴时实现稳定贴合,同时兼顾内部走线的空间预留,避免通讯线材在弯折过程中出现过度挤压导致的信号传输故障。从实际使用场景来看,这类构件需要在长时间佩戴状态下保持形态稳定,同时具备一定的形变回弹能力,适配不同用户的耳型差异,因此在结构建模阶段需要精准控制弯弧段的曲率变化,每一段弯折的半径都需要结合人体工学测量数据进行设定,避免出现局部应力集中导致的构件断裂问题。在建模过程中出现配置文件不一致的报错时,
往往是因为不同建模环节的参数基准出现了偏移,比如在绘制草绘截面时的约束基准和后续扫掠特征的路径参考没有统一坐标系,或是不同特征之间的父子关系出现了断链,导致软件在重构特征时无法匹配对应的参数逻辑。针对这类问题的修复,首先需要回溯特征树的构建顺序,逐一核对每一段弯弧路径的控制点坐标,确认截面轮廓在扫掠过程中的法向方向是否始终与路径切线保持垂直,避免出现截面扭曲导致的实体生成失败。从结构的安装边界来看,这类弯形构件的端部需要对接通讯设备的主机壳体,因此端部的接口尺寸需要严格匹配壳体的安装槽位公差,预留0.1mm的装配间隙方便组装作业,同时在弯折段的内侧需要预留宽度1.2mm的走线槽,用于容纳通讯信号传输线,走线槽的转角位置需要做R0.
5mm的圆角处理,避免线材在装配时被锐边割破绝缘层。在外形尺寸的控制上,整个弯弧构件的总展开长度控制在78mm左右,最宽处的截面尺寸为4.2mm,最窄处的弯折过渡段截面尺寸为3.5mm,整体壁厚控制在0.8mm,既保证了结构的支撑强度,又不会因为壁厚过大导致佩戴时出现异物感。设计这类构件时,不能只关注外观的弧度流畅度,还要结合实际的注塑成型工艺调整拔模角度,所有外表面的拔模角度设置为1.5度,内表面的拔模角度设置为1度,避免脱模时出现构件表面拉伤的问题。在处理配置文件报错的过程中,需要将所有特征的参考基准统一到全局坐标系的三个基准面上,避免使用临时构建的参考面作为特征的定位基准,同时将每一段弯弧的曲率参数设置为全局变量,
方便后续调整弧度时可以同步更新所有关联特征,不会出现参数不匹配的报错。这类弯形支撑构件在实际量产过程中,通常采用柔性ABS材质进行注塑生产,因此在建模阶段还需要考虑材质的收缩率,将所有尺寸按照1.005的收缩率进行补偿,确保成型后的构件尺寸符合装配要求。在实际的装配场景中,这类构件需要和耳挂硅胶套配合使用,因此外表面的粗糙度需要控制在Ra1.6以下,避免和硅胶套装配时出现卡顿,同时在构件的表面设置两道深度0.2mm的定位卡槽,用于固定硅胶套的位置,防止佩戴过程中硅胶套出现移位。很多结构设计人员在处理这类异形弯弧构件的建模报错时,往往会直接删除报错特征重新绘制,这样不仅会浪费大量的建模时间,还容易导致新旧特征之间的参数出现偏差,正确的处理方式是顺着特征树逐一排查参数冲突的节点,找到配置文件不匹配的根源,比如是否存在重复的参数命名,或是特征的参考元素被意外删除,通过修正参数基准的方式解决报错,同时可以将修复后的配置参数保存为模板文件,方便后续设计同类型构件时直接调用,避免重复出现同类报错。在通讯穿戴设备的结构开发中,这类看似简单的弯形支撑构件直接影响用户的佩戴体验和设备的使用寿命,因此每一处的曲率变化、壁厚设置、安装位尺寸都需要经过反复的验证,建模过程中出现的配置文件报错本质上是软件对参数逻辑不一致的提示,顺着提示梳理特征之间的逻辑关系,不仅能解决当前的建模问题,还能优化整个建模流程的参数逻辑,提升后续同类结构的设计效率。
