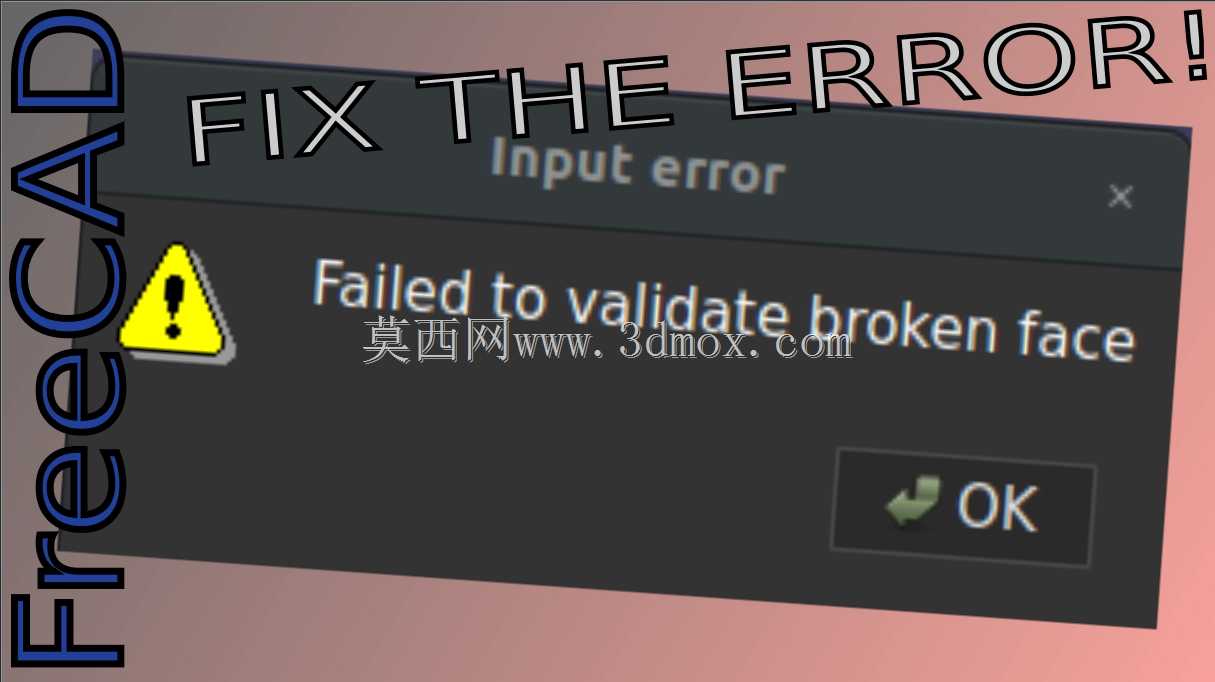

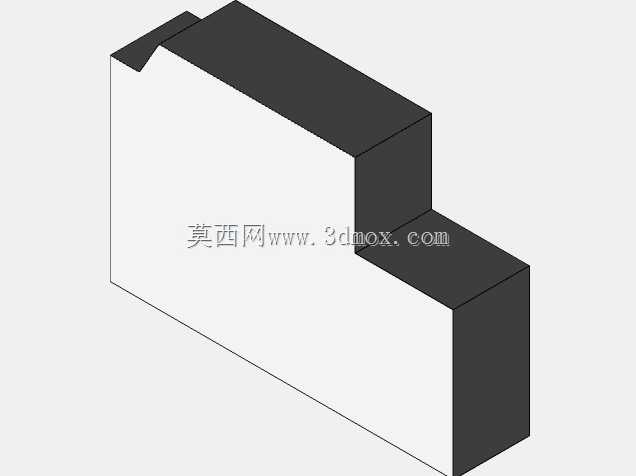

FreeCAD面破损报错场景还原演示案例

　　在日常三维建模工作中，面破损是结构设计、逆向建模、模型导入导出环节极易遇到的几何拓扑错误，这类问题往往出现在不同CAD软件格式互转、复杂曲面缝合、大装配体轻量化处理的场景中，一旦出现面验证失败的报错，会直接导致后续的网格划分、数控加工编程、3D打印切片、工程图投影视图生成等工作无法推进，很多刚接触三维设计的工程师遇到这类弹窗往往无从下手，不知道问题根源出在建模环节的哪一步。这个演示案例完整还原了面破损报错的触发场景，从工程实操的角度来看，这类错误的出现通常和几个典型操作有关：其一是曲面建模时边界曲线的连续性未达到G1以上，相邻曲面的公共边存在微米级的间隙或者重叠，在软件执行几何有效性校验时，无法识别为闭合的拓扑面；其二是在执行布尔运算时，两个实体的相交面存在共面、相切或者边界重合的临界状态，运算后生成的新面会出现非流形几何，也就是软件无法判定面的法向归属，进而触发破损面验证失败的提示；其三是导入STEP、IGES等中性格式文件时，不同软件对几何公差的定义阈值存在差异，原软件中判定为闭合的面，在新软件的公差体系下会出现边界超出公差范围的情况，被识别为破损面。从设计思路的层面来说，做这类错误场景的演示，核心是帮助建模人员建立几何校验的前置意识，不要等到所有建模步骤完成、准备出图或者导出加工文件时才去检查拓扑错误，而是每完成一个复杂曲面的缝合、每一次布尔运算之后，都要执行一次几何有效性检查，提前把小的面错误修复在建模过程中，

　　避免后续累积成无法定位的大面积拓扑错误。在实际的设备设计工作中，比如通讯类产品的外壳曲面设计、内部结构的卡扣配合面设计，一旦出现面破损，不仅会导致模具开模时出现分型面错误，还会在做结构有限元分析时出现网格划分失败，甚至在装配干涉检查时漏判真实的干涉问题，给后续的样机试制带来不必要的返工。很多工程师遇到面破损报错时，习惯直接删除特征回退到很早的步骤重新建模，实际上大部分面破损问题不需要推倒重来，只需要找到报错对应的面位置，检查相邻曲面的边界约束，调整缝合公差到和软件默认几何公差匹配的数值，或者对破损位置的边界进行重新修剪、补面，就能快速修复问题。这个演示案例把报错弹窗的触发逻辑、错误提示的含义做了直观的场景还原，

　　能让建模人员快速对应到自己工作中遇到的同类问题，理解报错背后的几何原理，而不是只会对着弹窗点确定之后找不到问题根源。在处理通讯类产品的三维模型时，因为这类产品往往有大量的自由曲面外观、细小的内部卡扣结构、薄壁特征，面破损的出现概率比纯机械结构件高很多，尤其是在把ProE、SolidWorks建的模型导入FreeCAD做二次修改，或者把FreeCAD建的模型导出为中性格式给模具厂开模的过程中，不同软件的几何内核差异会放大原本很小的曲面间隙，这时候掌握破损面的识别和修复方法，能大幅减少跨软件协作的沟通成本，避免因为模型几何错误导致的模具修改、加工返工。从安装边界和尺寸关联的角度来说，面破损往往出现在两个特征的配合位置，

　　比如外壳和内支架的配合面、按键和壳体的开孔面、接口位置的安装面，这些位置本身有严格的尺寸公差要求，一旦出现面破损，软件测量的配合尺寸会出现偏差，导致实际生产出来的零件装配不上，所以在做这类位置的建模时，要尽量避免使用临界状态的布尔运算，相邻面的配合要预留合理的建模公差，曲面缝合时的公差不要设置得过大，否则会把原本应该保留的小特征给缝合掉，也不要设置得过小，导致正常的曲面间隙被识别为破损。很多新手在修复破损面时，习惯把缝合公差调到很大，看似把报错消掉了，实际上模型里已经出现了几何扭曲，后续导出到其他软件还是会出现问题，甚至在加工时出现过切或者欠切的情况，正确的修复逻辑是先定位破损面的具体位置，放大查看边界的间隙大小，根据实际的产品公差要求调整缝合参数，对于间隙超出公差范围的位置，单独做补面处理，而不是靠调大公差掩盖问题。在通讯产品的结构设计流程中，模型的几何有效性是后续所有工作的基础，不管是做手板打样、模具设计还是仿真分析，都需要一个拓扑正确、没有破损面的实体模型，这个演示案例虽然只是还原了一个报错场景，但背后对应的是三维建模工作中最基础的几何质量管控意识，能帮助从业者建立规范的建模习惯，减少因为几何错误带来的额外工作量。
