二战美海军12英寸船用信号探照灯结构

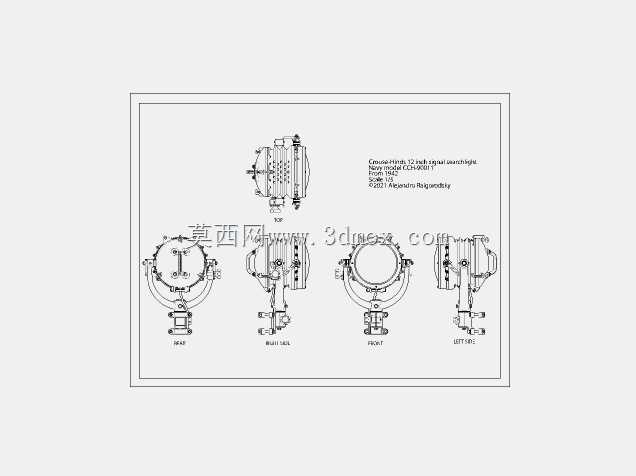

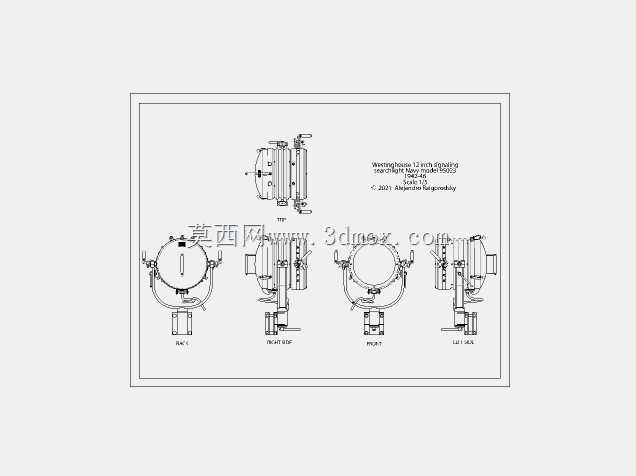

　　这款船用信号探照灯的三维结构，完整还原了舰载近距离光通讯设备的典型设计逻辑，从安装基座到灯头调节机构的每一处细节，都贴合舰船甲板作业的实际工况需求。在五英里范围内的船对船、船对岸通讯场景中，这类探照灯通过摩尔斯电码的明暗闪烁完成信息传递，是无线电静默状态下舰船通讯的核心备用手段，同时也可兼顾甲板临时作业照明、近距目标标识的辅助功能。

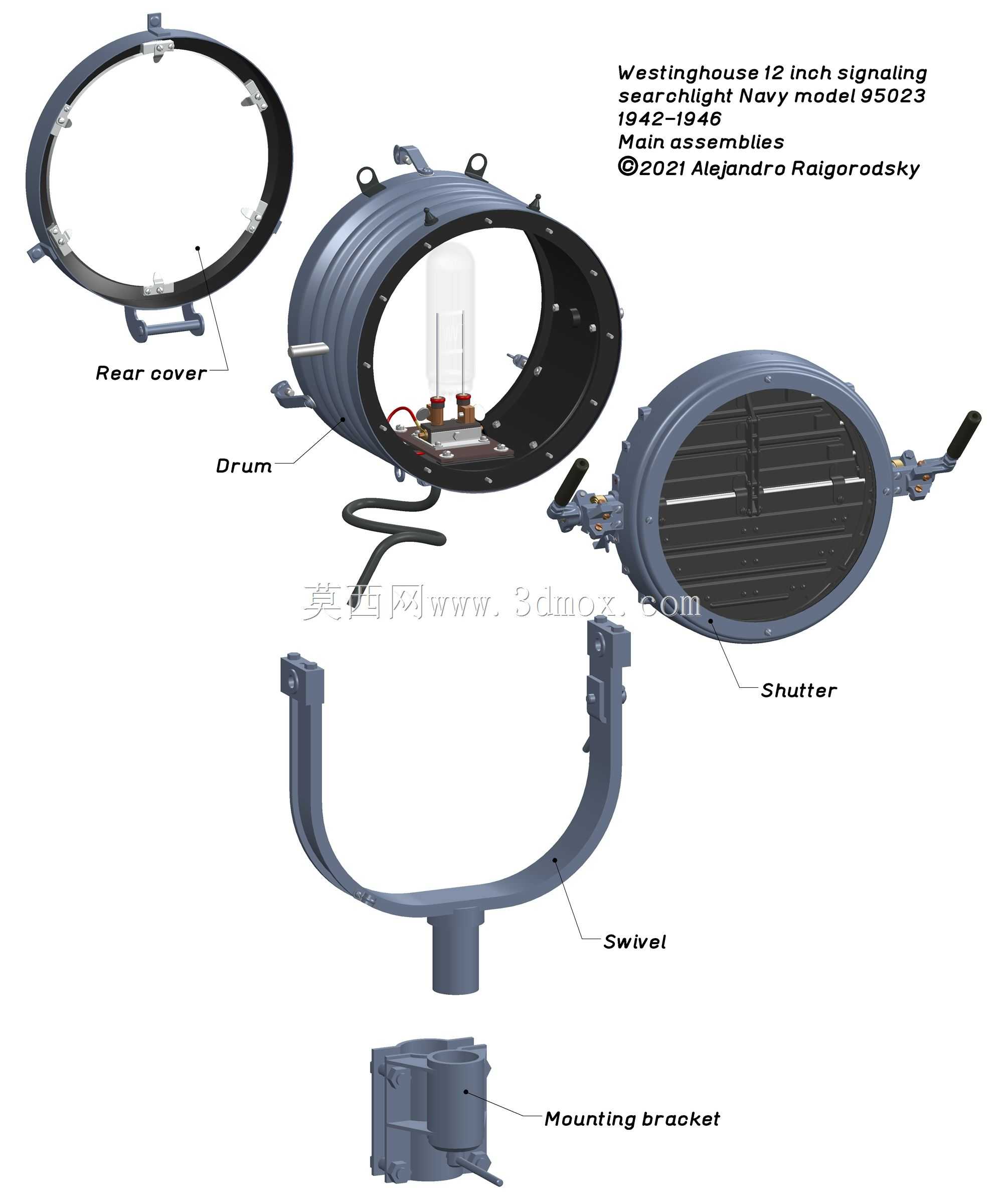

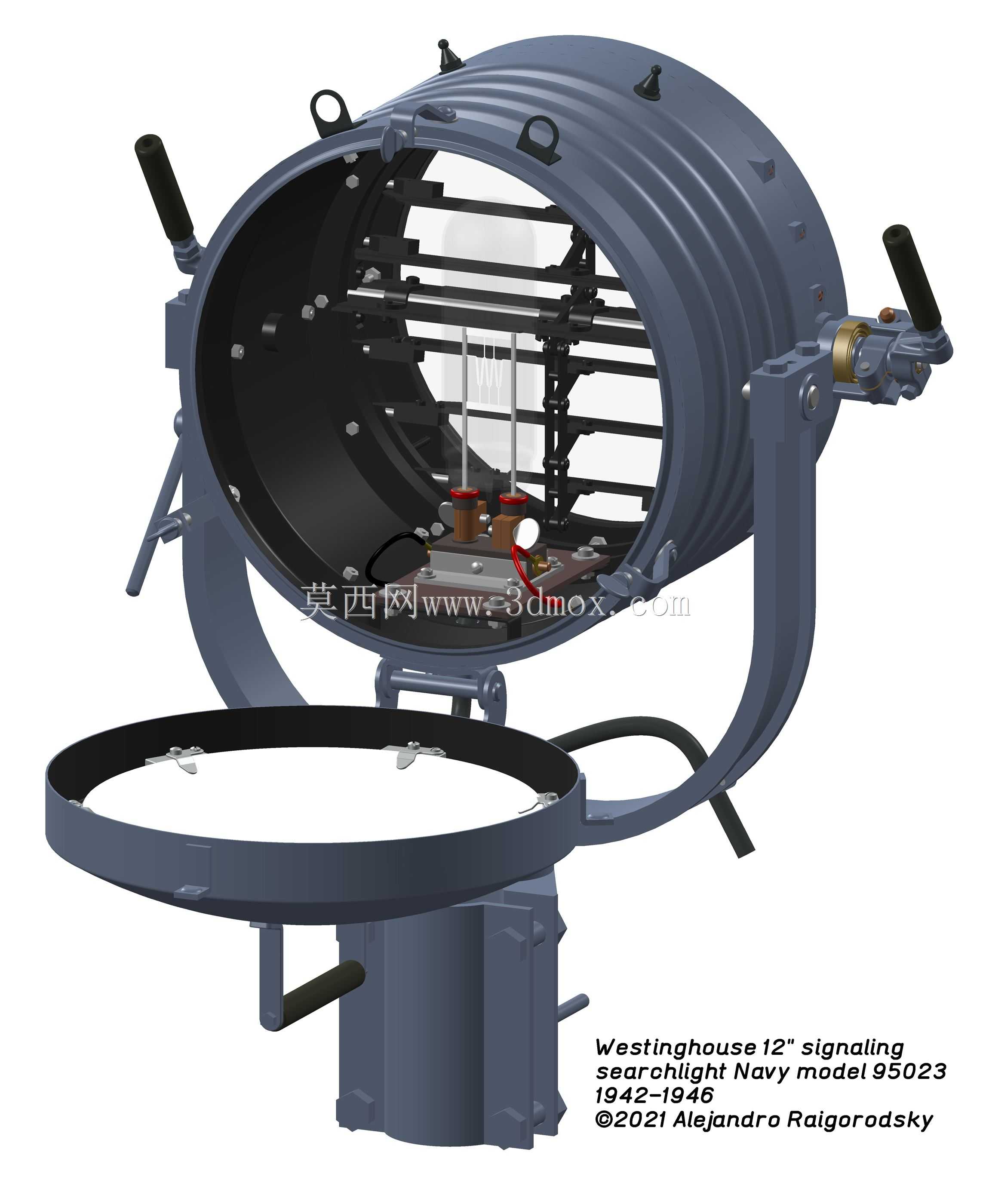

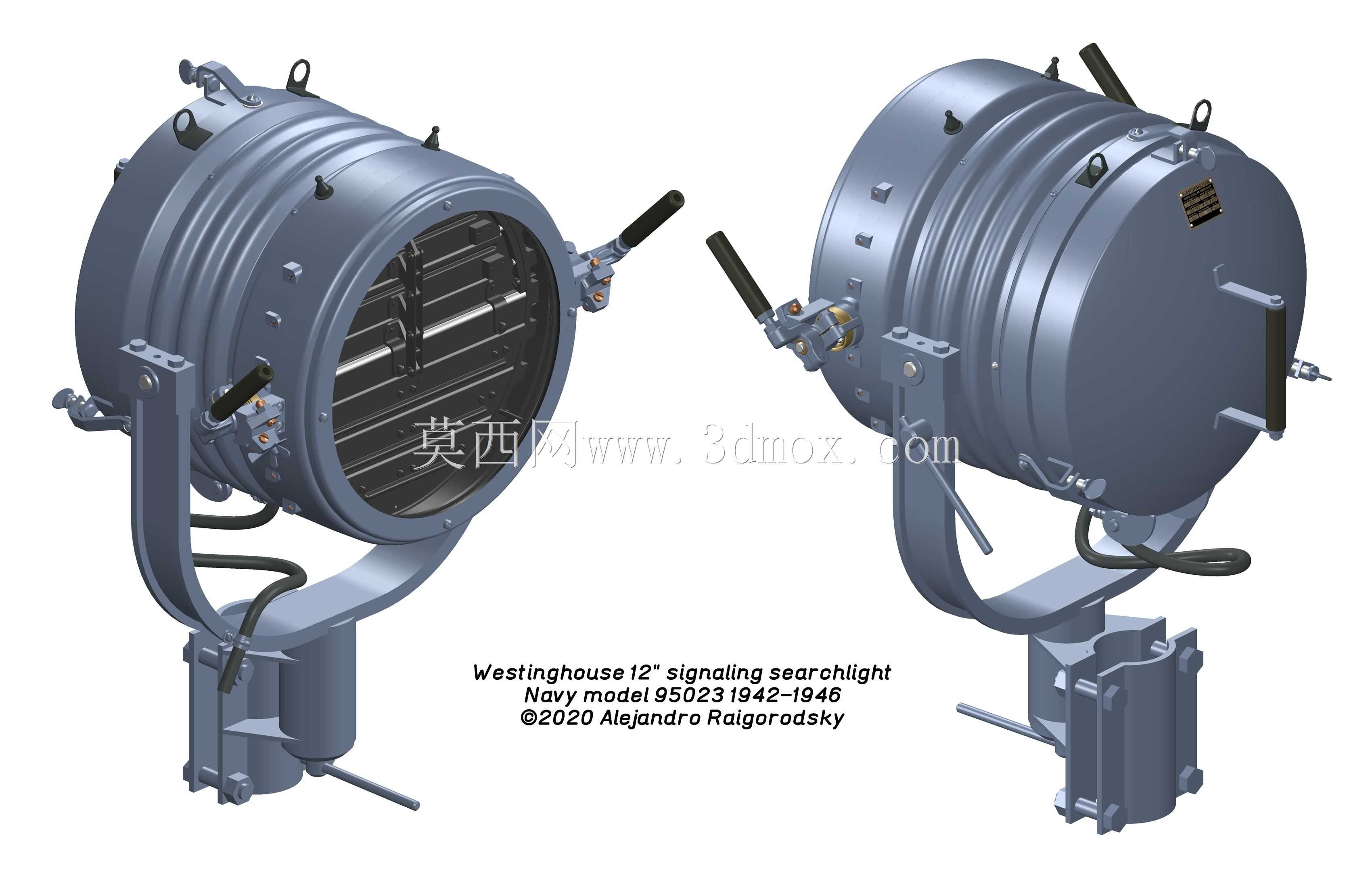

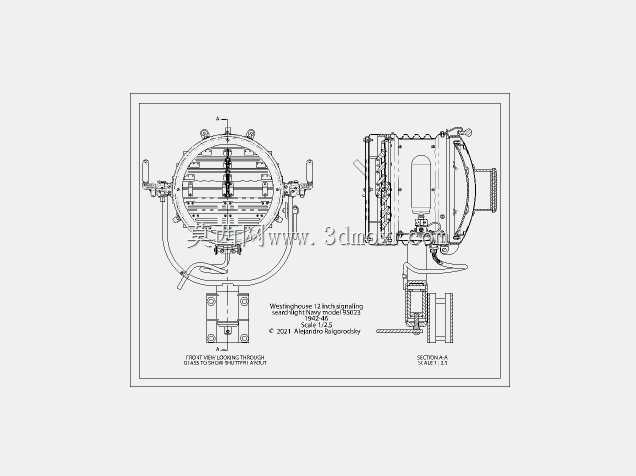

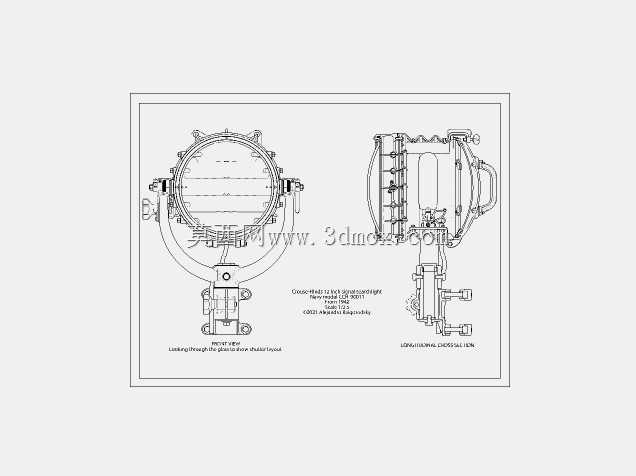

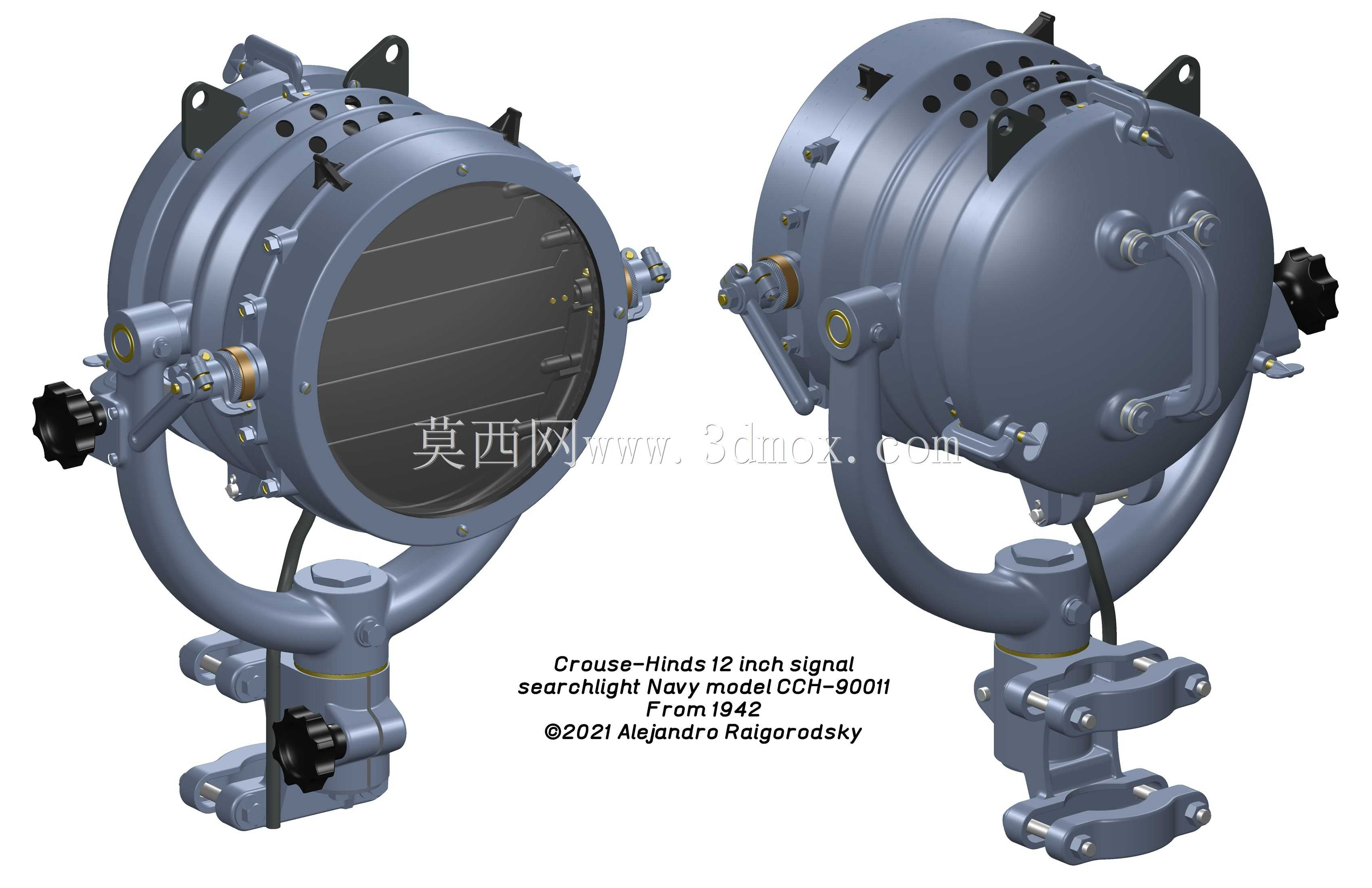

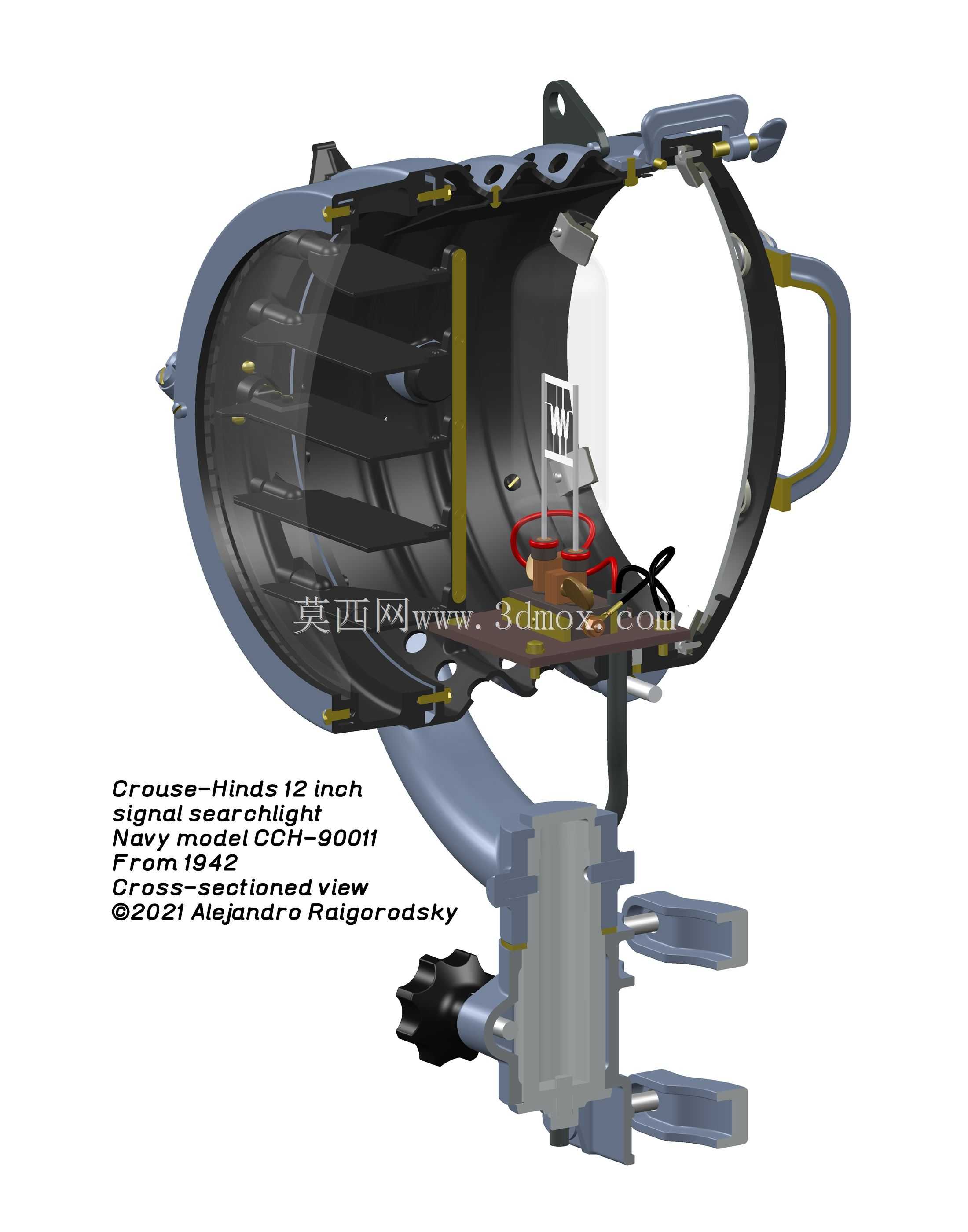

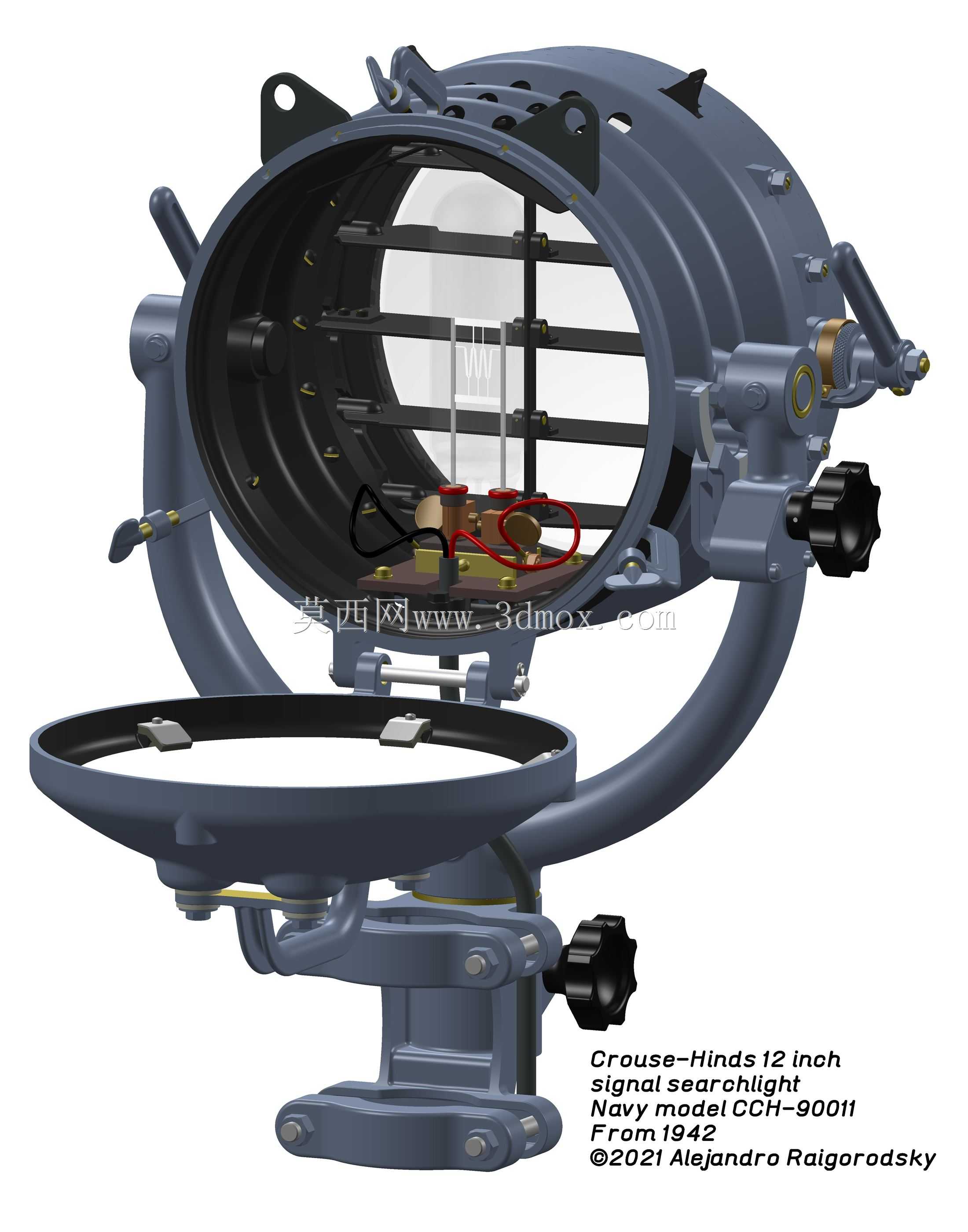

　　从结构设计来看，灯头采用密封式圆形壳体结构，壳体边缘布置多组紧固螺栓与密封胶条安装位，能够抵御海上高盐雾、高湿度环境的侵蚀，满足甲板露天布置的防护要求。灯头正面配置高透钢化玻璃防护面，内部预留1000瓦T-20灯泡的安装腔室，配套的反光碗定位结构可保证光束汇聚角度精准，避免光线散射影响信号传递的辨识度。灯头背部设置便携提手与接线密封接头，既方便日常检修时的灯头拆装操作，也能防止海水顺着线缆缝隙渗入壳体内部造成电路故障。

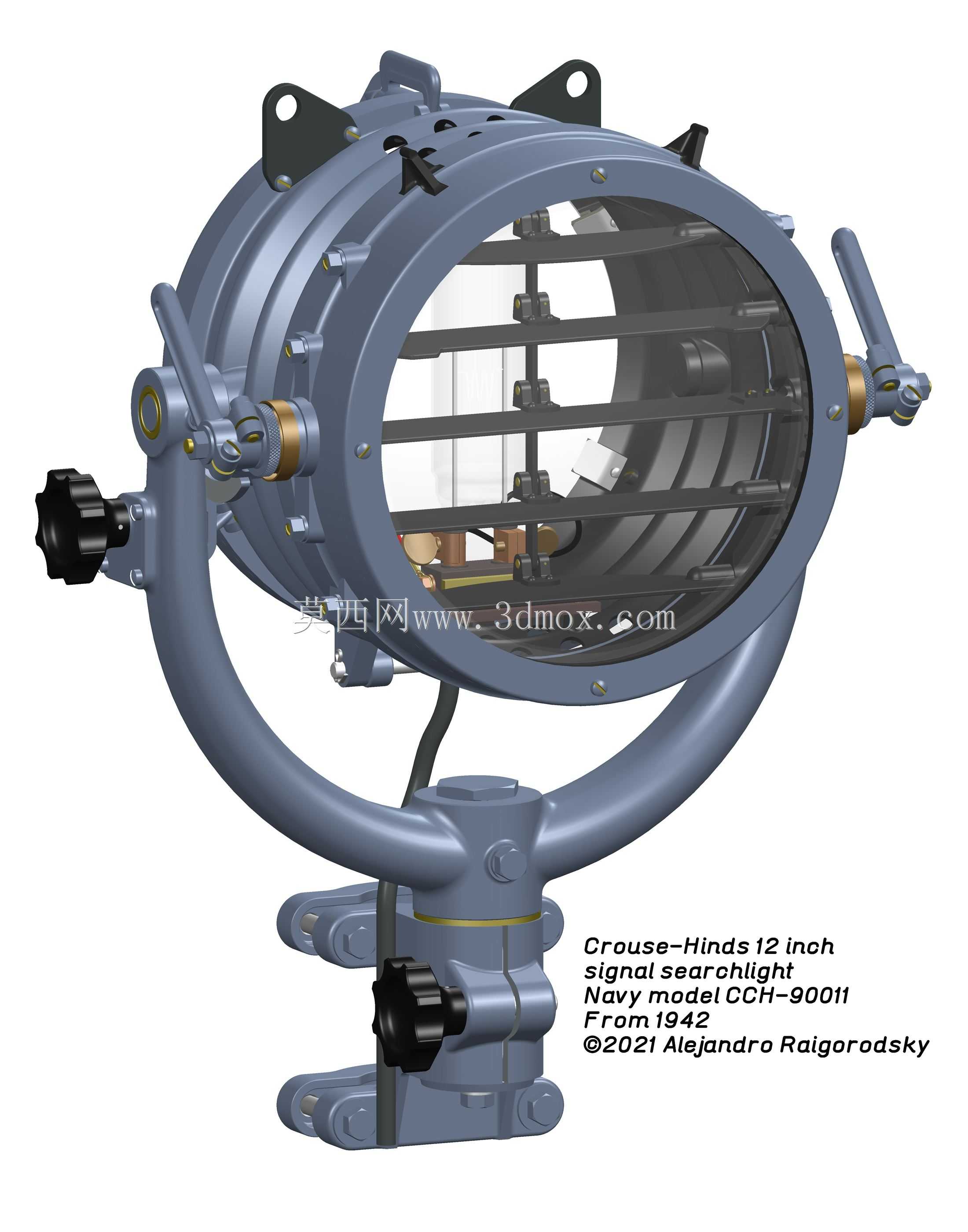

　　支撑灯头的U型俯仰支架采用铸钢材质，两侧转轴位置配置耐磨铜套与锁紧旋钮，可实现灯头垂直方向大角度俯仰调节，调节到位后通过侧边的星形锁紧旋钮即可完成角度固定，操作时无需额外工具，舰员戴防护手套也能快速完成角度调整。支架下方连接的回转基座集成了水平旋转机构，可实现360度水平方向的方位调整，基座底部设计了两组夹装式安装脚，能够直接固定在舰船甲板的栏杆、专用安装座上，安装脚的螺栓孔位预留了足够的调节余量，可适配不同规格的安装基座尺寸，无需现场二次打孔即可完成装夹固定。

　　设备的电气走线全部采用内置式布线，线缆从支架内部空腔穿过连接到灯头接线端，外部无裸露线缆，避免航行过程中缆绳、索具剐蹭造成线路损坏。灯头壳体上开设的多组通风小孔采用斜向开孔设计，既能够平衡灯头内部因灯泡长时间工作产生的热量，形成自然对流散热通道，又能防止海浪泼溅时海水直接灌入壳体内部。整套设备的所有外露金属部件都预留了防腐涂层的工艺厚度，建模时充分考虑了不同部件的装配公差，转动部件的配合间隙既满足转动顺滑的要求，又不会因海上风浪造成的船体晃动出现松旷移位。

　　在实际选型应用中，这类探照灯的安装边界需要预留足够的俯仰与回转空间，水平方向360度范围内不能有遮挡信号传递的障碍物，垂直方向俯仰角度覆盖范围可满足从近距海面目标到高空信号标识的照射需求。设备的整体重心落在回转基座的中心轴线上，即使在舰船大幅摇摆的工况下，也能保持调节好的照射角度不会自行偏移，锁紧机构的阻尼设计经过匹配，不会因船体振动出现锁紧失效的问题。灯泡更换的操作位置设置在灯头背部，检修人员无需拆卸灯头正面的防护玻璃即可完成灯泡更换，大幅缩短了海上临检维修的作业时间，适配舰船出海期间的简易维护条件。
