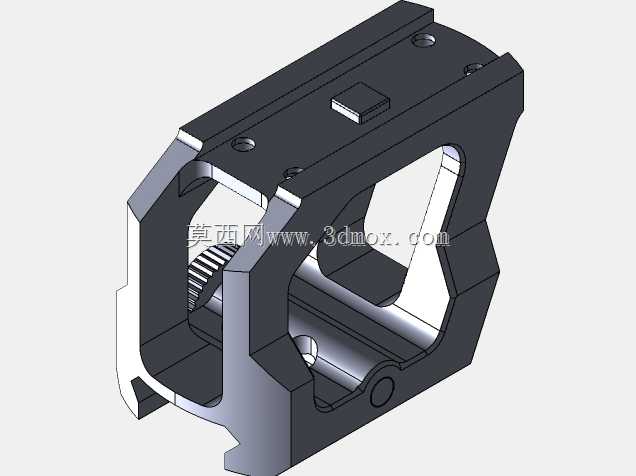

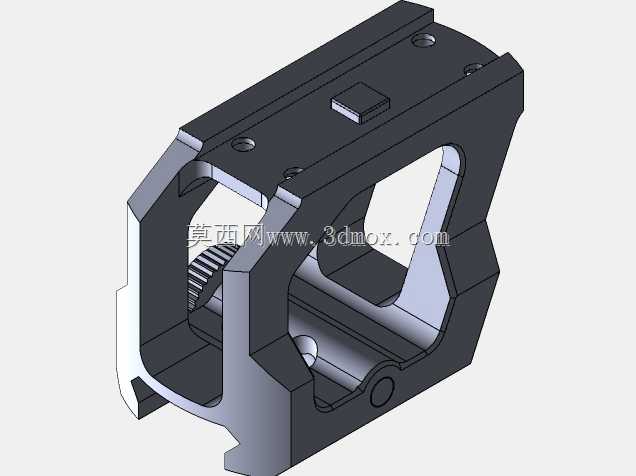

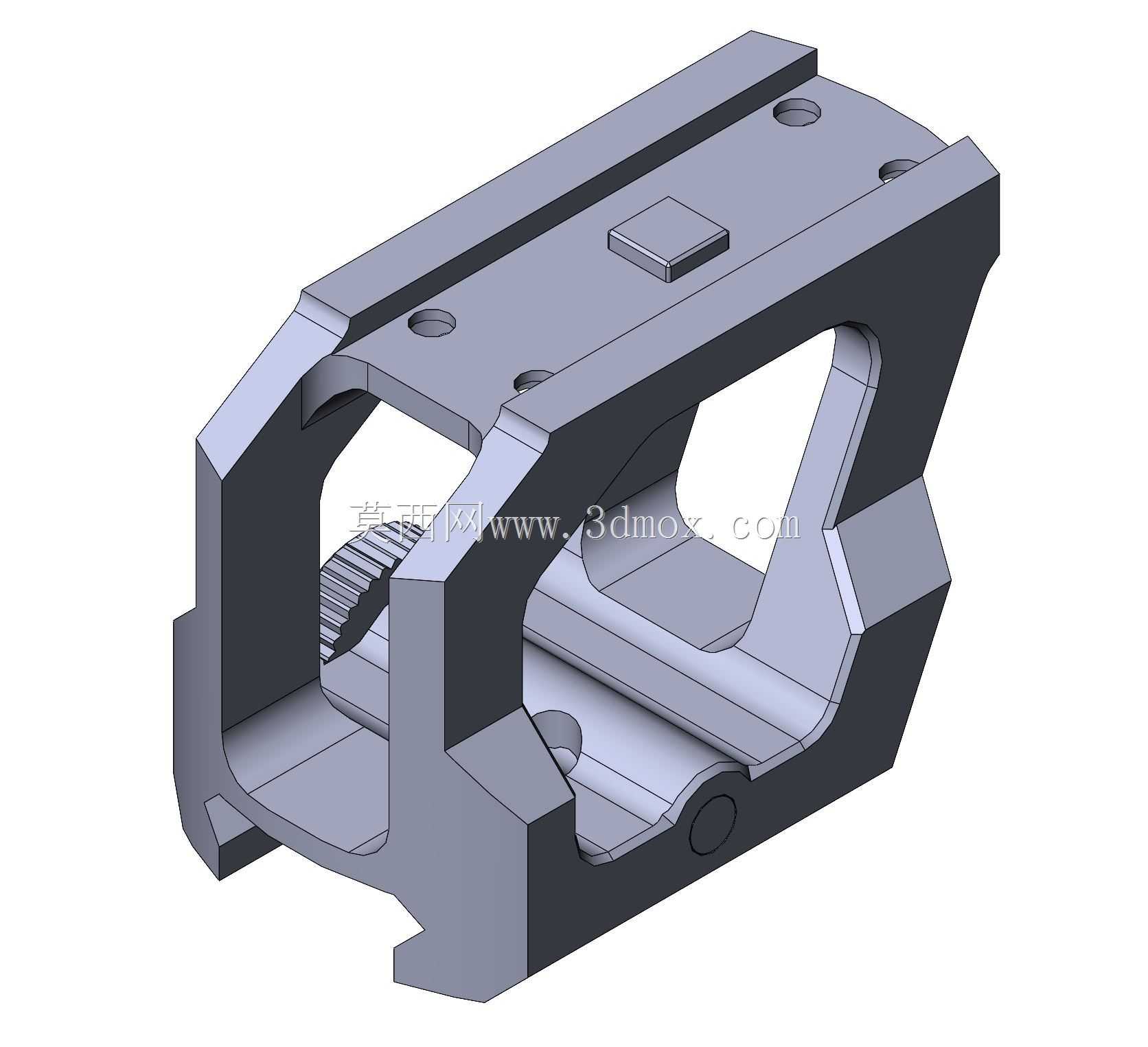

Scalarworks LEAP Micro T2瞄准镜安装支架结构

　　这款Scalarworks LEAP Micro T2光学支架，核心服务于轻武器战术附件挂载场景，主要适配Aimpoint Micro系列红点瞄准镜，为射击场景下的光学瞄准设备提供稳定可靠的安装载体，覆盖军用战术执勤、竞技射击训练、民用射击运动等多类使用场景，解决传统瞄准镜支架高度不匹配、安装刚性不足、拆装重复定位精度差的常见工程问题。

　　从实际使用功能来看，该支架承担两个核心作用：一是为光学瞄准镜提供符合战术使用规范的安装高度，本次设计的支架中心高度为1.93英寸，这个尺寸经过实装验证，能够匹配主流AR系列步枪的机械瞄具同轴需求，同时适配佩戴防毒面具、战术面罩时的瞄准视线高度，避免出现贴腮位置不适、瞄准视差过大的问题；二是通过一体化的刚性结构，抵消射击过程中的后坐力冲击，保证光学瞄准镜在连续射击、粗暴使用场景下的零位稳定性，避免因支架形变、连接松动导致的瞄准点偏移，这在战术场景下直接关系到使用可靠性。

　　设计思路上，这款支架采用了一体化铣削成型的主体结构，没有采用传统分体式夹块拼接的方案，从根源上减少了连接配合面带来的刚性损失与累积公差。主体结构采用镂空减重设计，在不影响结构强度的核心受力区域之外，对非受力的中部区域做了大尺寸开窗处理，既能够有效降低整体重量，减少枪械前端的挂载重量负担，提升持枪平衡性，也能够减少支架对枪械顶部导轨周边附件的干涉，留出足够的操作空间。支架底部的皮卡汀尼导轨接口采用了偏心锁紧结构，不需要额外工具即可完成快速拆装，锁紧块的齿形与标准皮卡汀尼导轨的槽型完全匹配，锁紧后能够实现零间隙配合，重复拆装后的定位误差控制在极小范围内，满足战术场景下快速拆装、无需重新校枪的使用需求。

　　安装边界方面，支架顶部的瞄准镜安装孔位完全匹配Aimpoint Micro T2等同规格红点瞄准镜的安装孔距，安装面做了定位止口设计，能够保证瞄准镜安装后不会出现横向、纵向的窜动，安装螺丝的沉孔深度经过精确计算，螺丝锁紧后不会突出安装面，避免对瞄准镜底部造成磕碰损伤。支架的整体外形做了倒角与切边处理，所有外露棱边都做了钝化处理，避免在操作过程中勾挂战术装具、划伤使用者，同时也减少了外形轮廓的突出量，降低携行过程中的碰撞概率。

　　从结构强度设计来看，支架的受力路径经过优化，后坐力传递路径从顶部瞄准镜安装面，通过两侧的加强筋结构直接传递到底部的导轨锁紧面，没有出现受力薄弱的悬臂结构，两侧的支撑壁厚度经过受力仿真验证，能够承受大口径枪械连续射击的后坐力冲击，不会出现断裂、形变的问题。支架表面的处理工艺适配枪械使用的严苛环境，能够耐受高低温、潮湿、泥沙等恶劣工况，不会出现锈蚀、涂层脱落的问题，保证长期使用的可靠性。

　　在实际选型适配中，这款支架的1.93英寸高度属于目前战术射击场景下的主流高度规格，既能够适配低倍率光学瞄准镜的同轴使用，也能够搭配增倍镜实现远距离瞄准需求，支架的前后长度经过优化，不会遮挡枪械顶部导轨的其他附件安装位置，使用者可以根据需求在支架前后搭配安装战术灯、激光指示器等其他附件，不会出现安装干涉的问题。支架的锁紧结构操作力经过调校，既能够保证锁紧后的刚性，也不会出现操作力过大导致无法徒手拆装的问题，锁紧手柄的位置做了隐藏式设计，不会突出于支架主体，避免携行过程中误触导致锁紧松脱。
