轧钢产线机架传动防护链条箱体

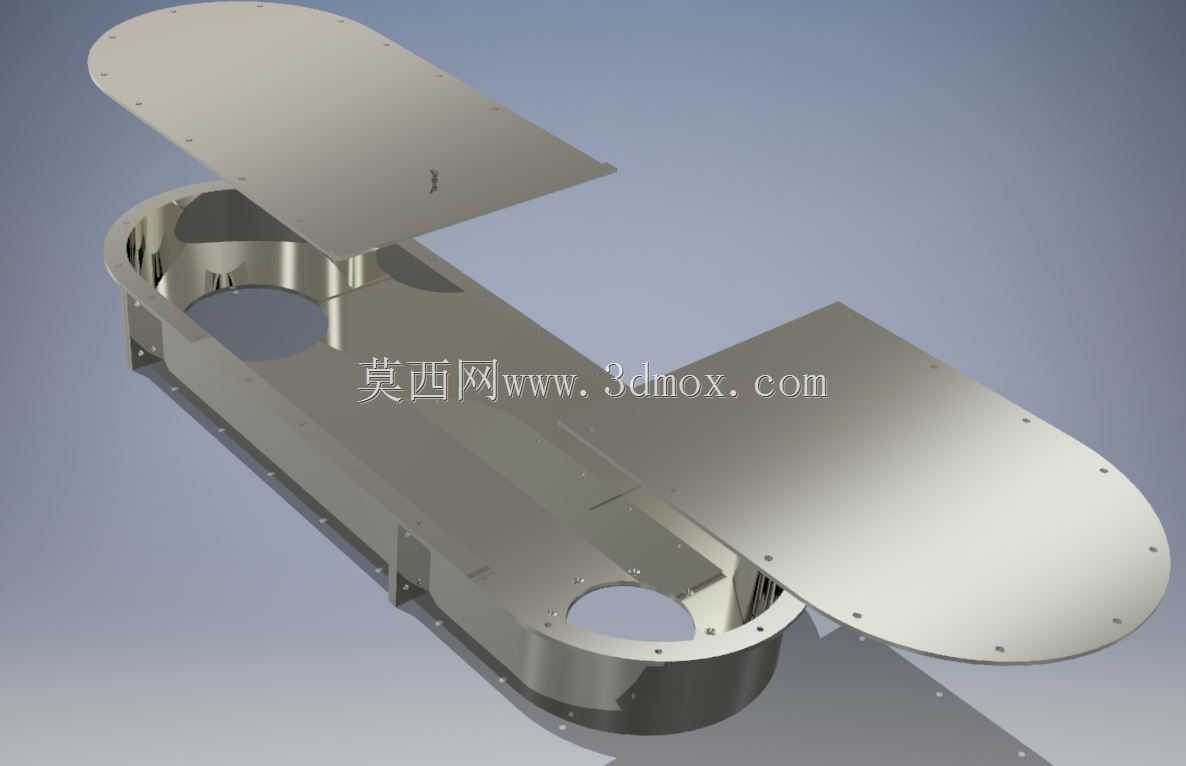

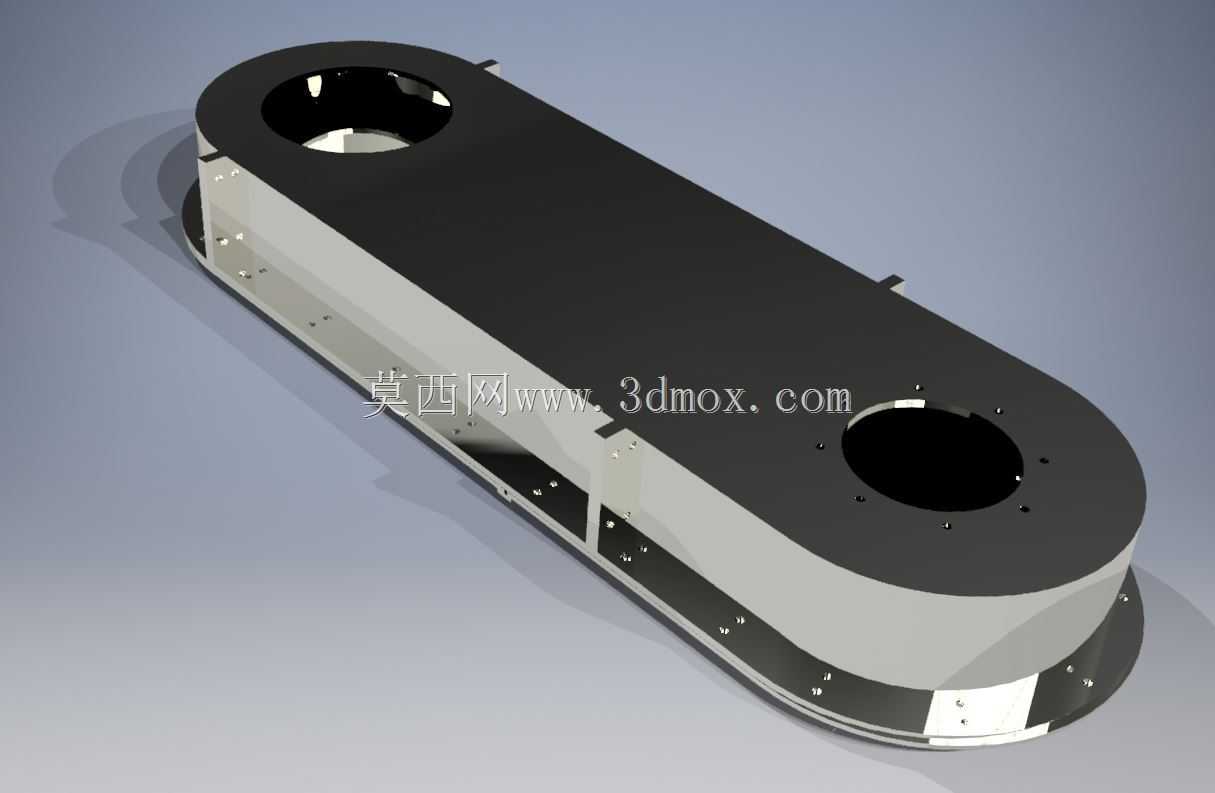

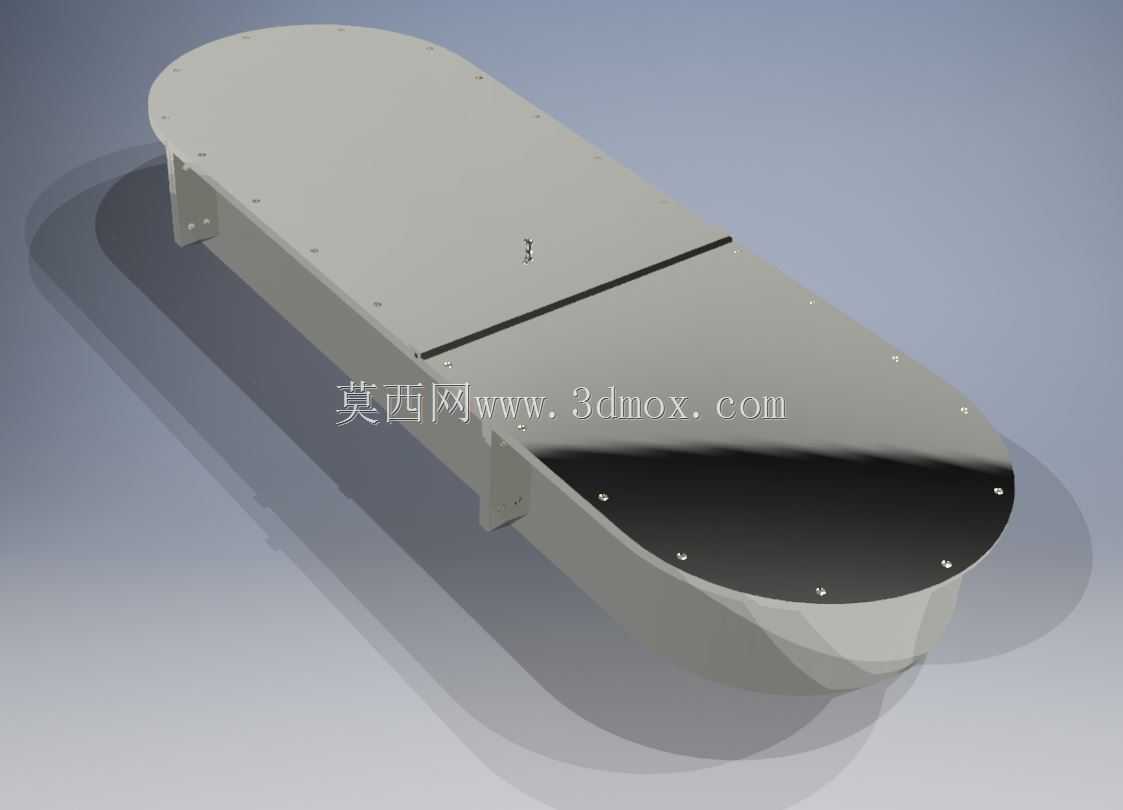

　　在热轧、冷轧型钢的连续轧制生产工段，机架间的传动链条长期处于高载荷、多氧化铁皮、带冷却喷淋水汽的恶劣工况，裸露的链条不仅容易被氧化铁皮卡滞啮合齿面，还会在高速运转中带起金属碎屑飞溅，存在传动失效与现场安全的双重隐患，这款链条箱体正是针对这类轧钢机架传动副的防护需求设计的承托防护构件。从实际安装场景来看，该箱体直接固定在轧钢机架传动侧的安装基准面上，整体轮廓顺着链条传动的环形走向做了长条形一端圆弧收窄的造型，平直段覆盖链条的上下水平传动段，圆弧端完全包覆链轮的回转区域，避免链条在啮合、松边下垂的过程中与外部杂物接触。箱体的上盖板做了分体式设计，中间预留的分缝刚好对应链条张紧调节的操作区间，日常巡检时不需要完全拆卸整个盖板，

　　只需要松开对应区域的紧固件就能检查链条张紧度、加注润滑脂，大幅减少产线日常维护的拆装工作量。箱体法兰边的安装孔位完全匹配对应型号轧钢机架的预装螺纹孔，孔位公差按照机械安装的IT7级精度控制，安装时不需要现场二次配钻，直接通过螺栓紧固就能完成固定，法兰边与机架贴合面预留了密封胶条的安装槽，能阻挡轧制过程中飞溅的氧化铁皮、冷却水进入箱体内部，避免链条磨粒磨损的问题。设计过程中首先核算了链条运转的最大摆动余量，箱体内腔与链条运动轨迹的最小间隙控制在15mm以上，既不会因为间隙过小出现运转剐蹭，也不会因为箱体尺寸过大挤占机架周边的操作空间，箱体底部预留了微量的排污斜面，少量进入箱体的水汽、磨屑会顺着斜面汇集到端部的排污口，

　　日常维护时打开排污堵头就能清理积留杂物，不需要拆开整个箱体。箱体的壁厚根据轧钢现场的振动工况做了匹配，采用6mm厚的钢板折弯焊接成型，侧壁的安装支脚做了折弯加强处理，能承受轧钢设备运转时的持续振动，不会出现焊缝开裂、固定松动的问题。上盖板的紧固件采用内六角沉头设计，盖板安装后表面没有突出的螺栓头，避免现场巡检时剐蹭操作人员的工作服，也不容易堆积氧化铁皮等杂物。从安装边界来看，箱体整体安装后突出机架安装面的高度不超过220mm，宽度方向完全控制在传动侧的设备安全界限以内，不会和旁边的轧辊冷却管路、检测传感器支架产生干涉，圆弧端的轮廓刚好避开链轮轴的轴承座端盖，安装后不会影响轴承座的日常润滑与温度检测。针对轧钢现场的高温工况，

　　箱体材料选用普通碳素结构钢，焊接后做了整体去应力处理，避免长期在轧钢辐射热环境下出现变形翘曲，导致盖板密封失效。箱体内部没有设置多余的加强筋，避免筋板位置堆积润滑油泥与磨屑，减少清理维护的死角，内壁做了光滑的喷砂处理，能减少磨屑的附着。在实际使用场景中，这款链条箱不仅能起到安全防护的作用，还能在一定程度上留存链条润滑脂，避免高速运转的链条将润滑脂甩到周边的设备表面，减少现场的清洁工作量，同时封闭的腔体能降低链条传动产生的噪音，改善轧钢生产现场的作业环境。设计时也考虑了不同磨损状态链条的适配性，内腔预留了链条磨损伸长后的下垂余量，即使链条达到磨损极限的伸长量，也不会剐蹭到箱体底部，给设备维护预留了足够的备件更换缓冲周期，不会因为链条轻微磨损就出现箱体剐蹭异响的问题。
