OZ光学224891-35型可变光纤衰减器件

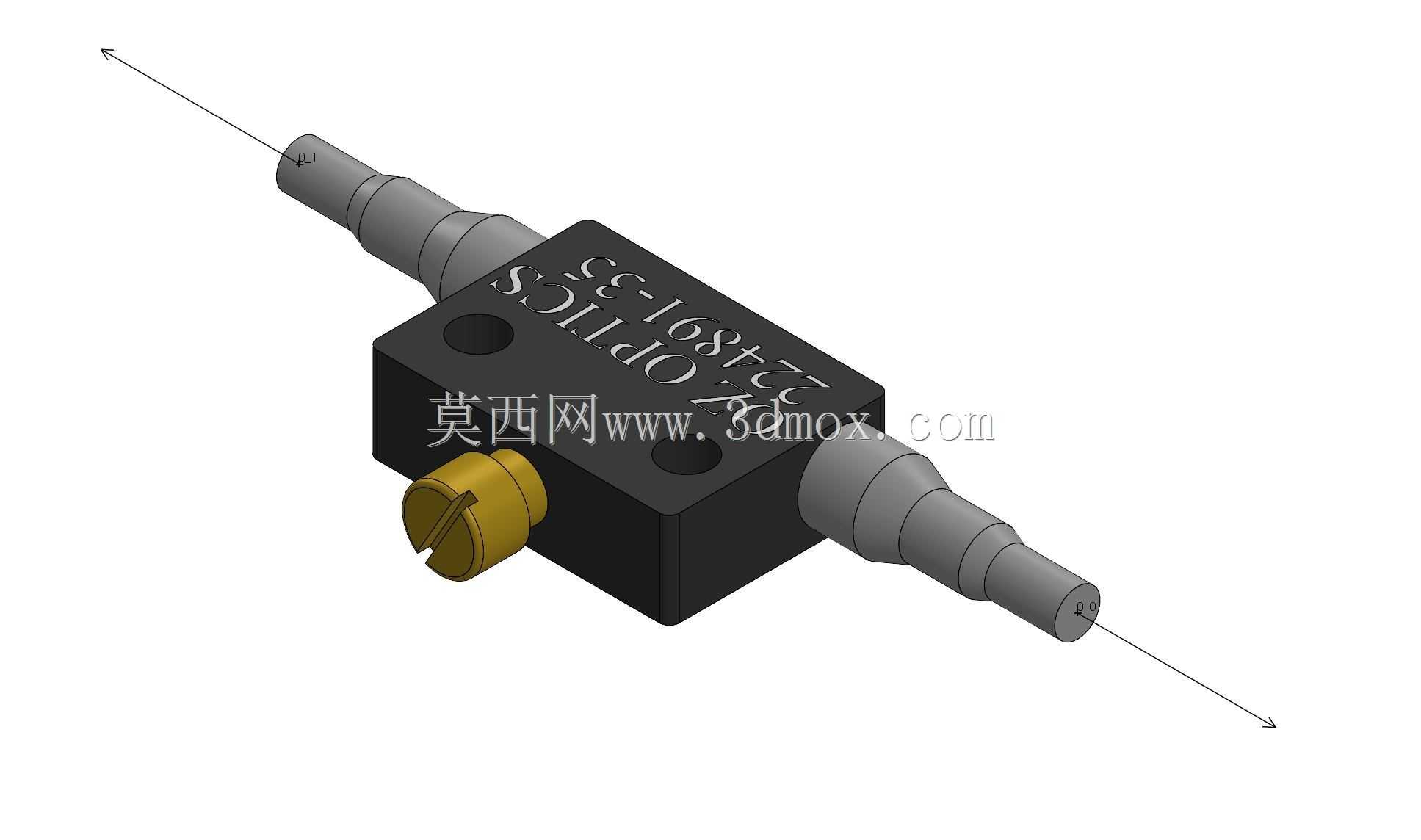

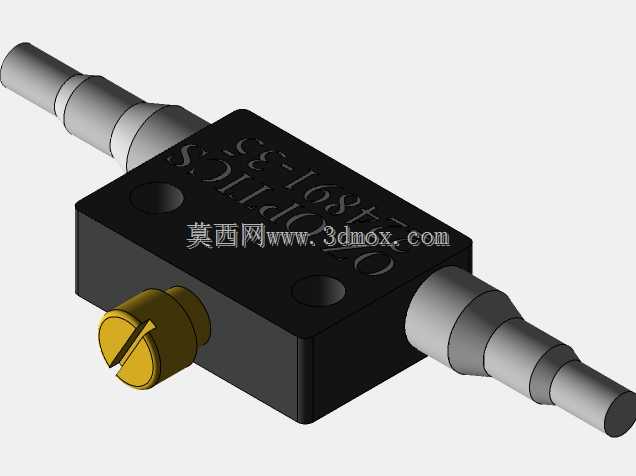

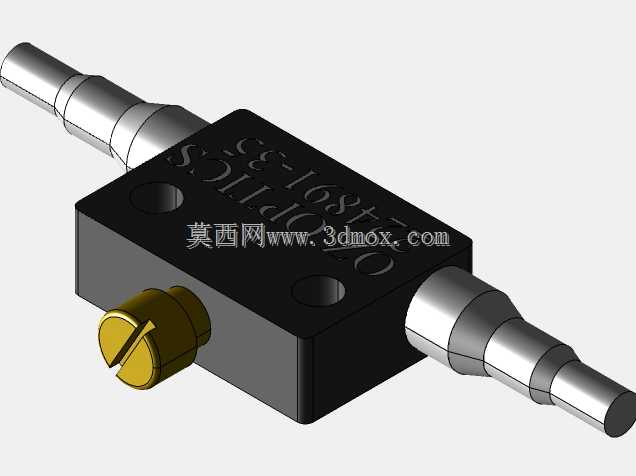

　　在光纤通讯链路搭建、光传输测试实验、光传感系统调试的各类工程场景中，光功率的精准匹配是保障链路稳定运行的核心环节，过高的入纤光功率会导致接收端光电探测器饱和失真，过低的光功率则会抬升链路误码率、压缩传输裕量，这款可变光学衰减器件正是为解决这类光功率适配问题设计的核心无源光学配件。从结构设计逻辑来看，器件主体采用方块式金属基座作为核心承载结构，基座表面蚀刻有型号标识与品牌标注，既满足工业场景下的器件溯源需求，也能在多器件密集排布的光纤配线架、测试台架上快速识别器件参数。基座两侧延伸出阶梯式金属插芯护套，护套末端做了锥度收窄设计，能够适配不同规格的光纤法兰盘对接场景，护套内部预留了光纤纤芯的穿装定位通道，

　　保证两侧光路的同轴度控制在微米级，避免光路对接错位带来的额外插入损耗。基座侧面设置的滚花调节旋钮是实现衰减量调节的核心操作部件，旋钮采用黄铜材质加工，表面做了防滑滚花处理，手动旋转时的阻尼感均匀适中，既可以实现连续的衰减量微调，也能在调节到目标衰减值后依靠结构阻尼保持位置稳定，不会因为设备振动、线缆拉扯出现衰减量漂移的问题。从安装适配维度来看，方块式基座的上下表面预留了两个标准安装孔位，孔位间距符合光通讯无源器件的通用安装规范，既可以通过M2规格的螺丝直接固定在光纤配线盘的安装位上，也可以搭配专用卡座卡接在标准DIN导轨上，适配不同机柜、测试台的安装需求；两侧伸出的光纤护套长度经过精准核算，当器件完成固定后，

　　护套末端与相邻安装位的器件间距不小于15mm，预留出足够的光纤弯曲半径空间，避免光纤过度弯折带来的宏弯损耗甚至纤芯断裂问题。在实际工程应用中，这类可变光衰减器的使用场景覆盖了多个光通讯相关领域：在长距离光纤传输链路的中继站点，它可以用来补偿不同跨段光纤的损耗差异，将进入光放大器的输入光功率调整到最佳工作区间，避免光放大器工作在非线性区间带来的信号畸变；在光模块生产测试环节，它可以模拟不同长度光纤的传输损耗，测试光模块在不同接收光功率下的灵敏度、过载点等核心参数，是光模块测试台架上的必备校准器件；在光纤传感系统中，它可以用来平衡多路传感光纤的光功率差，保证各通道传感信号的信噪比一致，提升整个传感系统的测量精度。从建模细节的还原度来看，这款三维模型完整复现了器件的所有结构细节：基座的棱角做了微小的倒角处理，符合实际机加工零件的工艺特征，不存在直角锐边的加工缺陷；调节旋钮的开槽结构、滚花纹理都做了精准还原，能够直观呈现旋钮的操作方式；两侧光纤末端的纤芯出线细节也做了还原，能够清晰展示光路的走向，方便结构设计人员在做整机布线时模拟光纤的走线路径，核算所需的光纤长度、预留的弯曲空间。在做光通讯设备的整机结构设计时，设计人员可以直接调用这款模型进行装配干涉检查，确认器件安装后与周边的电源模块、主控板卡、光纤走线槽的位置关系，避免出现安装空间不足、光纤弯折半径不够、调节旋钮被其他结构件遮挡无法操作的问题；在搭建光测试系统的三维布局时，

　　也可以通过这款模型准确排布各个光学器件的位置，优化光路走向，减少不必要的光纤弯折与转接，降低整个测试系统的额外插入损耗。不同于固定值光衰减器只能提供单一衰减量的特性，这款可变衰减器件可以在0到30dB的衰减区间内实现连续调节，能够适配不同场景下的光功率调整需求，不需要储备多种衰减值的固定衰减器备件，降低了现场施工、测试调试的备件管理成本。器件的内部采用中性密度滤光片作为衰减介质，调节旋钮通过精密螺纹结构带动滤光片在光路中横向移动，通过改变滤光片遮挡光路的面积来实现连续的衰减量调节，这种调节方式的波长相关损耗极低，在1260nm到1650nm的全光通讯波段内都能保持稳定的衰减精度，不会因为传输光波长的变化出现衰减量偏移的问题，能够同时适配单模光纤的各个通信波段使用。基座的金属外壳采用一体化铣削加工成型，接缝处做了密封处理，能够阻挡外界的灰尘、水汽进入器件内部污染光学镜片，满足机房、户外机柜等不同使用环境的防护要求，外壳的金属材质也能提供良好的电磁屏蔽效果，避免外界电磁干扰对内部光路传输信号的影响，保证光信号传输的稳定性。
