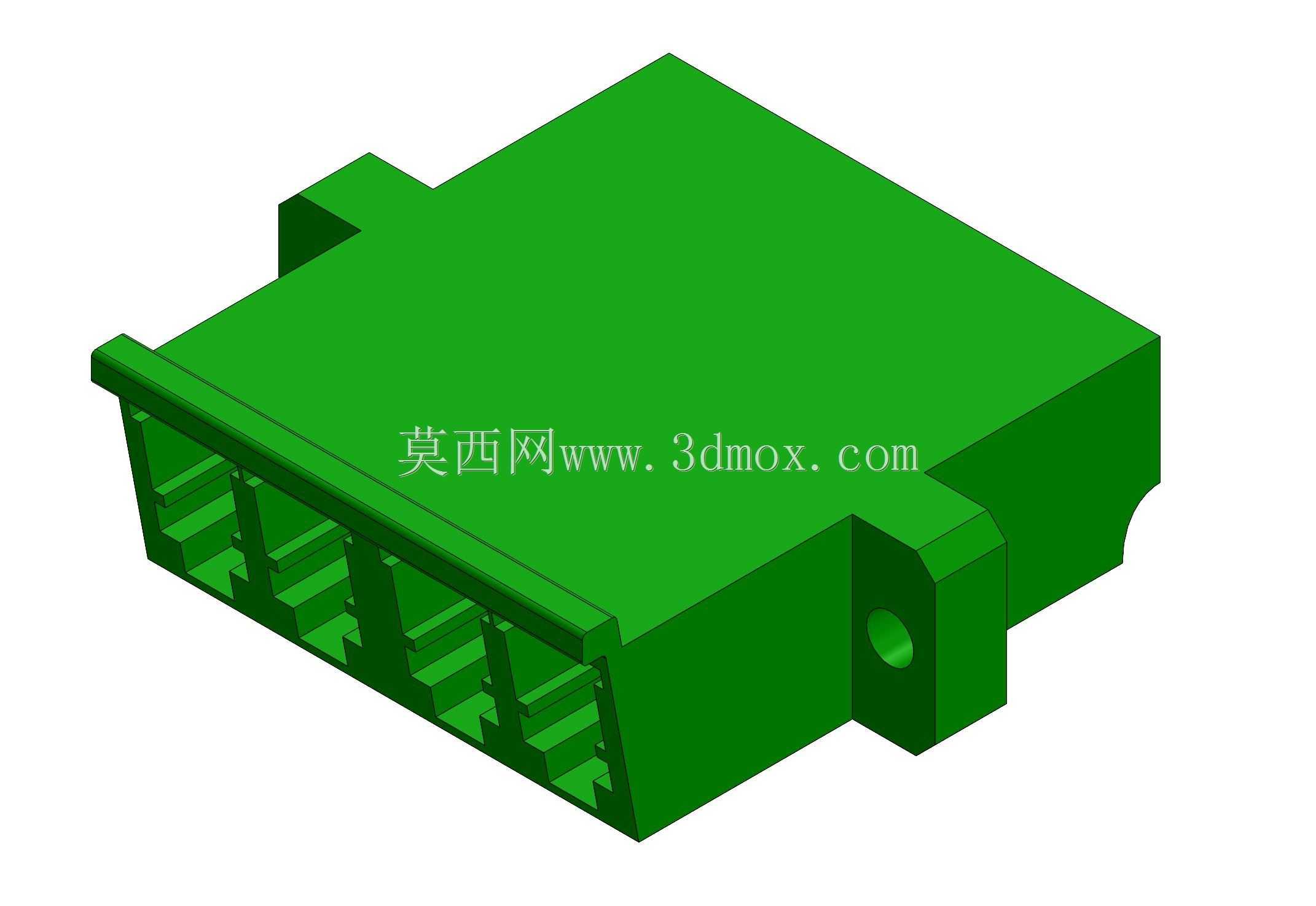

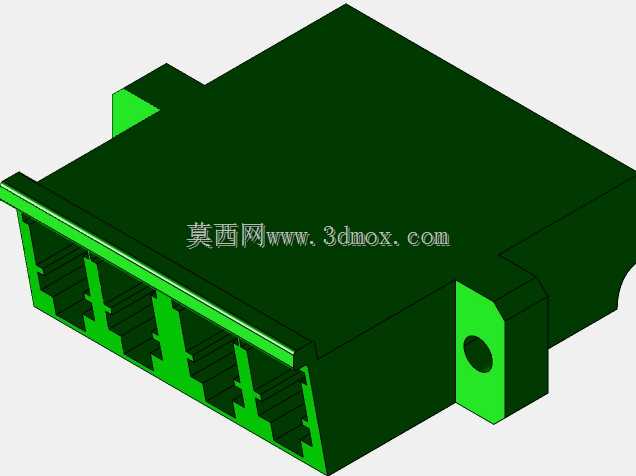

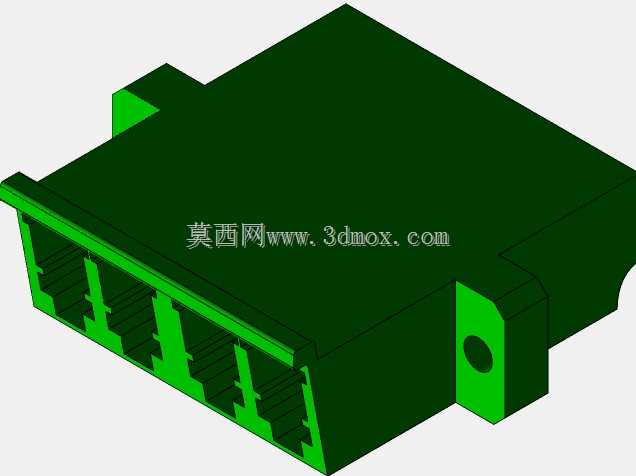

四路LC-APC光纤耦合适配器结构设计

　　这款四路LC-APC适配器主要应用于光纤通信链路的接续场景，常见于光纤配线架、ODF单元箱、光交箱以及各类光通讯设备的面板端，作为光纤活动连接器的对接中介，实现多芯光纤的精准对准与光路导通。区别于单工、双工适配器，四路集成的结构能够在相同安装开孔面积下提升端口密度，适配高密度布线场景的需求，减少面板开孔数量，提升机柜内部布线的整洁度。

　　从功能特性来看，该适配器采用LC型接口的APC研磨端面适配结构，APC端面的8度倾斜角设计能够有效降低光纤端面的回波损耗，避免反射光对光信号传输质量造成干扰，尤其适配CATV、高速光传输系统等对回波损耗指标要求严苛的应用场景。四路通道相互独立，每个通道内置陶瓷套筒作为插芯对准的核心部件，陶瓷套筒的高精度内孔能够保证两端LC插芯的同轴度误差控制在微米级，确保光信号的插入损耗稳定在行业标准允许范围内，避免对接错位带来的信号衰减。

　　设计过程中首先考虑的是安装兼容性，整体外壳采用工程塑料注塑成型，两侧带安装固定耳，固定耳上预留的安装孔位适配行业通用的面板开孔尺寸，无需额外定制安装面板即可直接替换同规格的常规适配器，降低设备升级改造成本。外壳的导向槽结构与LC连接器的卡扣结构精准匹配，插入时能够提供明确的到位手感，避免虚接导致的光路中断，同时卡扣的锁紧力经过反复校核，既能够保证连接器插入后不会因布线拉扯脱落，又不会出现插拔力过大导致操作困难的问题。

　　外形尺寸方面，整体采用长方体集成结构，宽度方向对应四路LC接口的排列间距，符合TIA/EIA-604标准中LC连接器的接口间距要求，保证四个端口可以同时插入对应的LC连接器而不会出现干涉。深度方向的尺寸控制适配常规面板的安装厚度，外壳后端的限位台阶能够在安装时卡在面板内侧，配合固定耳实现轴向定位，避免适配器在面板上出现前后窜动。外壳表面的加强筋结构既提升了注塑件的结构强度，避免插拔过程中外壳出现开裂变形，又不会额外增加产品的整体尺寸，适配高密度安装场景下的空间限制。

　　内部结构设计上，四个陶瓷套筒的安装腔相互独立，每个腔体的同轴度在模具设计阶段就做了公差补偿，抵消注塑成型过程中的收缩变形带来的位置偏差，保证每个通道的对准精度一致。套筒安装腔的入口处做了导向倒角，方便连接器插芯顺利导入套筒内部，避免插芯端面被磕碰损坏。外壳的分体式卡扣结构方便生产过程中陶瓷套筒的组装，组装完成后卡扣的锁紧力能够保证上下壳体不会因外力出现分离，提升产品的结构可靠性。

　　在实际布线应用中，这类四路适配器能够同时支持四芯光纤的对接，也就是两组双工LC连接，适配万兆光模块的双芯传输需求，在高密度光纤配线场景中，相比零散安装四个单工适配器，集成式结构的安装效率提升明显，同时端口排列整齐，方便后期的线路维护与端口标识管理。外壳采用的阻燃工程塑料满足通讯设备的阻燃等级要求，避免意外火情下的火势蔓延，适配机房等对消防安全有明确要求的应用场景。

　　设计过程中还充分考虑了长期使用的可靠性，陶瓷套筒的材质选用氧化锆陶瓷，具备耐磨、抗腐蚀的特性，能够支持上千次的反复插拔而不会出现明显的精度下降，适配通讯链路频繁调整的使用需求。外壳的塑料材质具备良好的耐候性，在机房常规的温湿度环境下不会出现老化变形，保证长期使用后的结构稳定性。每个通道之间的隔断结构能够避免相邻通道之间的光信号串扰，保证多通道同时工作时的信号独立性，不会出现光路串扰影响传输质量的问题。
