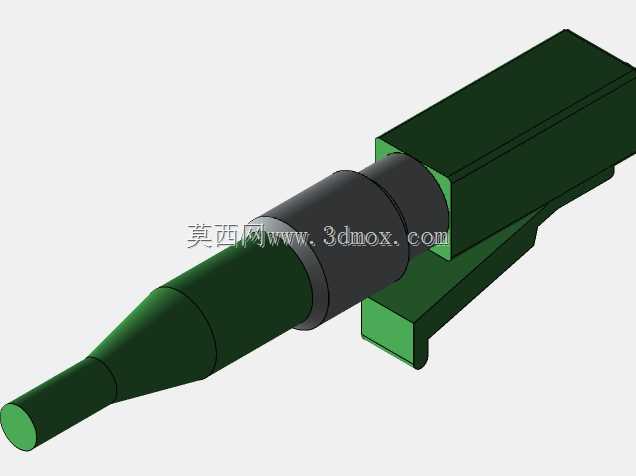

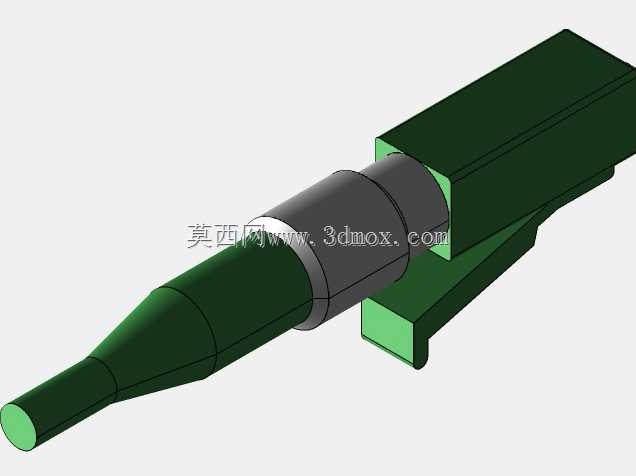

LC/APC单工光纤连接头结构设计

　　在光通讯链路的搭建场景中，光纤连接器是实现光纤端面精准对接、保障光信号低损耗传输的核心无源器件，这款LC/APC单工连接头的设计，完全围绕现场布线、设备端接的实际工程需求展开，从结构细节到安装适配都做了针对性的考量。日常做光通讯设备结构适配、布线工装设计时，这类连接器的外形尺寸与安装边界是必须提前校核的核心参数，它的插芯端采用APC斜面研磨工艺，区别于普通PC端面的垂直对接，8度倾斜的端面设计可以大幅降低回波损耗，避免反射光对光源端的信号干扰，尤其适合CATV、高速光纤到户、数据中心高密度布线这类对回波损耗要求严苛的应用场景。从结构组成来看，整个连接头分为插芯耦合段、主体卡接段、尾套防护段三个核心部分，

　　插芯段的外径严格遵循LC型连接器的通用标准，能够和常规LC适配器实现精准插拔配合，插芯外围的陶瓷套筒配合段做了公差收窄设计，保证对接时两根光纤的纤芯同轴度控制在微米级，减少对接损耗。主体卡接段设置了弹性卡扣结构，插入适配器后卡扣会自动卡入适配器的卡槽内，防止使用过程中受线缆拉扯出现松脱，卡扣的按压力度做了适配性调整，既保证卡接后的保持力满足行业标准，又能让运维人员徒手按压即可完成插拔，不需要额外工具。尾套段采用渐变锥度的结构设计，从主体段的方形截面平滑过渡到尾端的圆形截面，这个设计一方面是为了给内部的光纤裸纤提供弯曲防护，避免光纤在接头根部出现过小弯曲半径导致的信号损耗甚至纤芯断裂，另一方面锥度结构也能分散线缆弯折时的应力，

　　提升接头的抗弯折使用寿命，尾套内部做了防滑齿结构，和外层的光缆护套压接后能够提供足够的拉脱力，满足布线时的拉扯受力要求。做三维建模时，这类连接器的配合尺寸需要严格把控，比如插芯的突出长度、卡扣的位置尺寸、尾套的内孔尺寸，都要和实际选型的适配器、光缆外径做匹配，不然会出现插不到位、卡扣卡不紧、尾套压接不牢的问题。在实际工程应用中，这类单工连接器常用于光模块端接、光纤配线架端口连接、终端设备光口接入等场景，它的外形宽度较窄，相比SC型连接器能在相同面板面积上布置更多端口，适配高密度布线的需求。设计时还需要考虑和适配器的配合间隙，插拔行程要控制在合理范围，既要保证插芯对接到位，又不能出现顶针过紧导致插芯碎裂的问题；

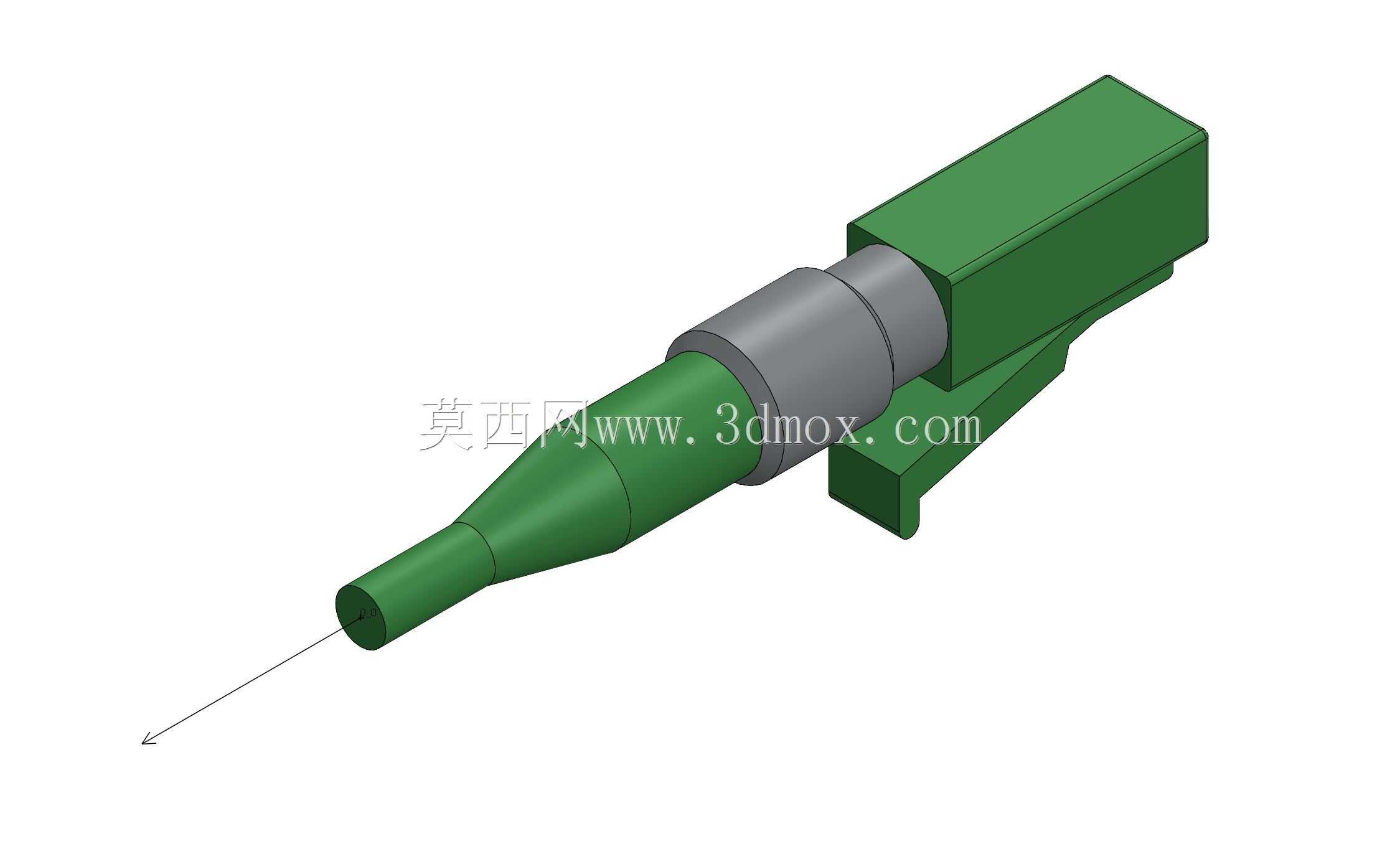

　　主体部分的棱角做了小圆弧过渡，避免安装时划伤运维人员的手部，也能减少相邻连接器插拔时的干涉。布线点的预留设计也很关键，模型里标注的布线参考位置，能够指导结构设计时给光缆弯曲预留足够的空间，避免线缆和周边结构件出现剐蹭，长期使用磨损光缆外护套。在做设备面板开孔设计时，要根据这款连接器的主体外形尺寸、插拔时的操作空间预留足够的位置，尤其是卡扣按压的操作空间，不能因为面板开孔过小导致手指无法按压卡扣，造成后期维护拆卸困难。另外，连接头的绿色外观是APC端面类型的行业通用标识，建模时保留这个颜色区分，能够在装配体里快速识别连接器类型，避免和PC端面的蓝色LC连接器混淆，减少施工时的选型错误。从材料选型的角度，主体部分一般采用阻燃PBT材质，兼顾结构强度和阻燃性能，满足通讯设备的防火要求，尾套采用柔性PVC或者TPU材质，提供足够的弯折韧性，插芯采用氧化锆陶瓷材质，保证耐磨性和对接精度，这些材料特性在建模时也可以通过外观质感、结构壁厚的设计来体现，比如主体部分的壁厚均匀性设计，避免注塑成型时出现缩痕影响装配精度，卡扣部分的壁厚做了优化，保证弹性的同时不会出现反复插拔后的断裂问题。
