光纤通信用交流光子学DWDM模块结构

　　在光纤通信传输系统的搭建与扩容场景中，DWDM（密集波分复用）器件是实现单根光纤多波长信号并行传输的核心功能部件，本次建模的交流光子学DWDM模块，主要面向光纤传输链路中的波分复用节点部署需求，可在不新增光纤布线的前提下，成倍提升单纤的信号传输容量，适配城域网、骨干网以及数据中心互联等多种光通信场景的部署要求。

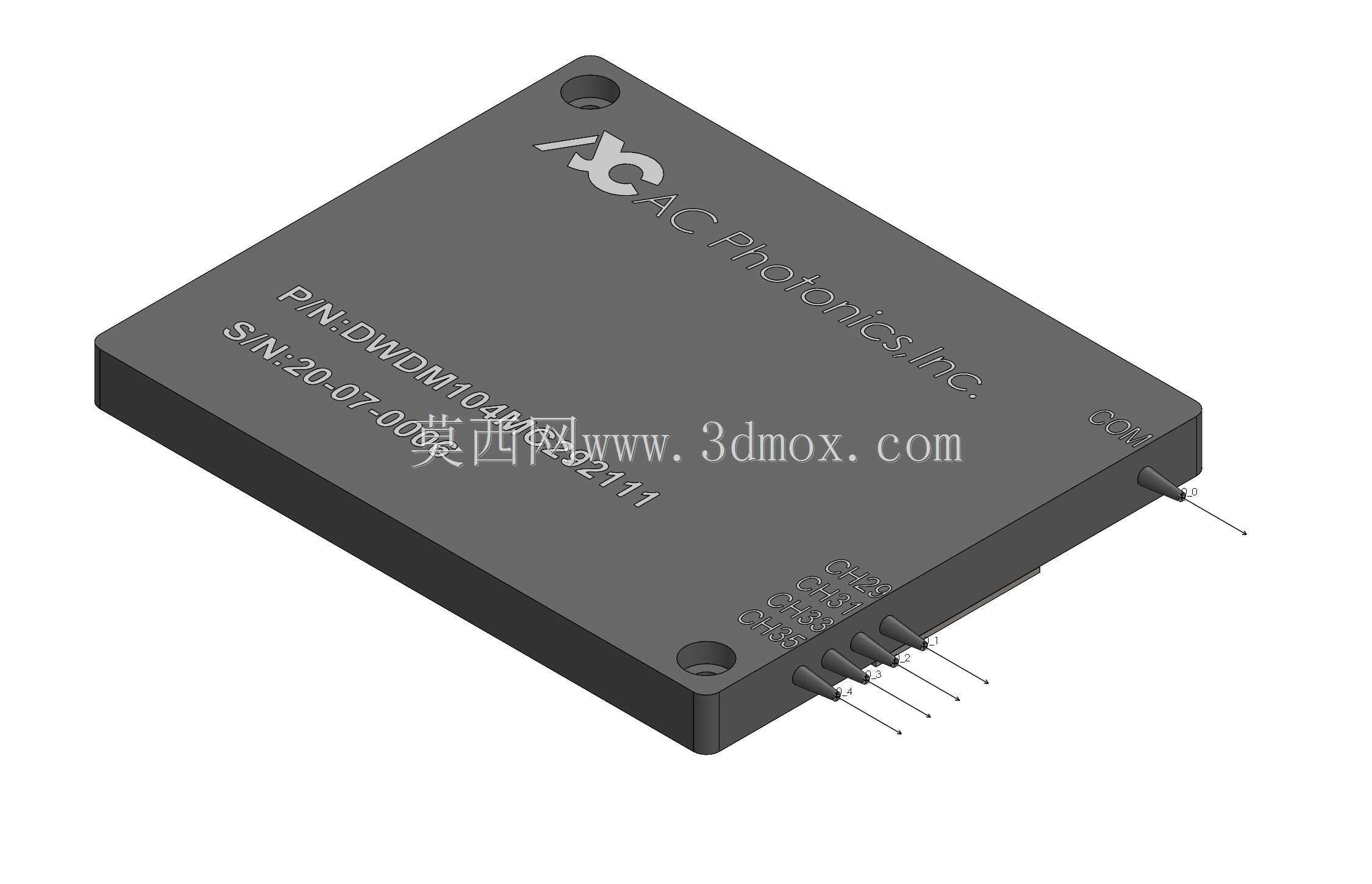

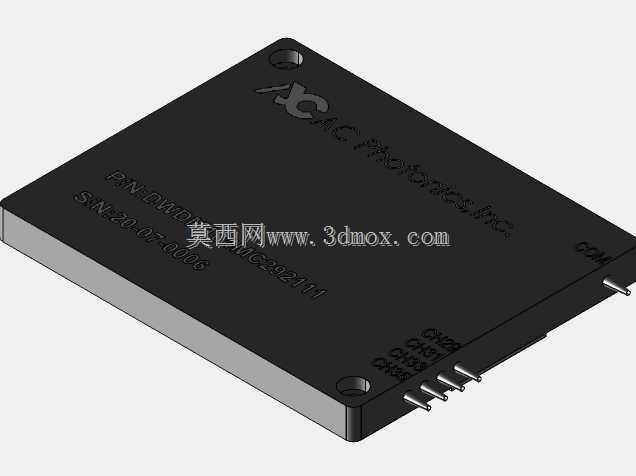

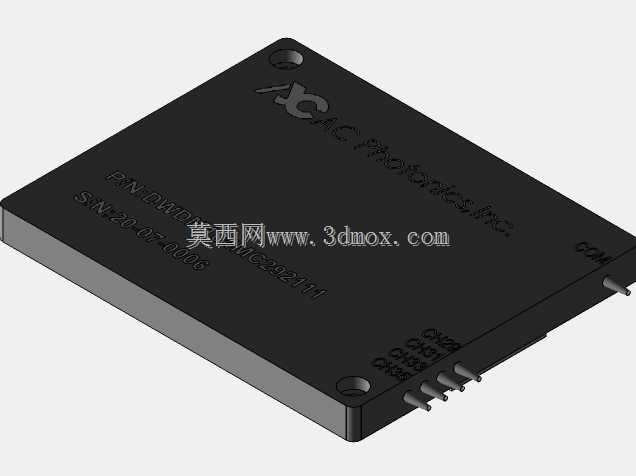

　　从实际功能层面来看，该模块的核心作用是完成不同波长光信号的合波与分波处理，将多个独立波长的光信号耦合进单根光纤进行长距离传输，或是将光纤中传输的多波长信号拆解为独立波长的信号输送至对应接收端，是支撑光通信网络大容量传输的关键无源器件。建模过程中完整还原了模块的功能结构特征，外壳采用一体化金属屏蔽结构设计，表面蚀刻有器件标识与参数刻印区域，既可以满足工业级应用场景下的电磁屏蔽要求，避免外界电磁干扰对光信号传输质量造成影响，也能为内部的光学波导、滤波片等精密光学组件提供可靠的物理防护，抵御运输、安装以及长期运行过程中的振动、冲击影响。

　　设计思路上，建模优先还原了器件的实际安装适配特性，模块底部预留了双面胶带安装的模拟结构，还原了实际应用中该类小型光模块在设备机箱内、光纤配线架旁的快速粘贴安装方式，同时完整保留了模块侧边的光纤尾纤出线结构，明确了光纤的出线方向与排布位置，能够为通信设备的内部布线设计、机箱结构布局提供精准的干涉检查参考。模块四个边角设置有定位安装孔位，可兼容螺丝固定的安装方式，适配不同安装场景的固定需求，无论是粘贴式快速部署还是螺丝式牢固固定，都能在模型中找到对应的安装参考特征。

　　外形尺寸与安装边界方面，模型严格按照实物比例还原了模块的长方体主体结构，明确了模块的长宽高外形轮廓尺寸，所有边角的倒角、外壳表面的凹凸刻印特征都做了精准还原，侧边的引脚与尾纤接口的伸出长度、位置都做了1:1的特征复刻，能够直接用于通信设备整机的装配仿真，在结构设计阶段即可完成模块安装空间的预留、布线路径的规划，避免实际组装过程中出现空间干涉、布线弯折半径不足等工程问题。模型中同步还原了模块表面的丝印标识区域特征，可用于指导生产环节的标识刻印位置设计，也能在设备运维仿真场景中还原器件的实际外观状态，方便运维人员快速识别器件型号与参数信息。

　　对于从事光通信设备结构设计、通信机箱布局设计、传输系统集成的工程人员来说，该模型可直接用于整机装配的干涉校验、安装工艺模拟、布线路径规划等工作，无需再对DWDM模块进行逆向测绘，能够有效缩短通信设备的结构设计周期，提升设计方案的准确性，避免因器件尺寸偏差导致的安装适配问题。在实际工程应用中，这类DWDM模块通常部署在光传输设备的机框内，或是光纤配线架的旁侧，模型还原的安装特征能够帮助设计人员提前评估不同安装方式下的空间占用情况，优化设备内部的器件排布，提升机箱内部的空间利用率，同时兼顾散热通道的预留与布线的整洁性，保障光通信设备长期运行的稳定性与可维护性。
