RoboMaster赛事步兵机器人供弹机构设计

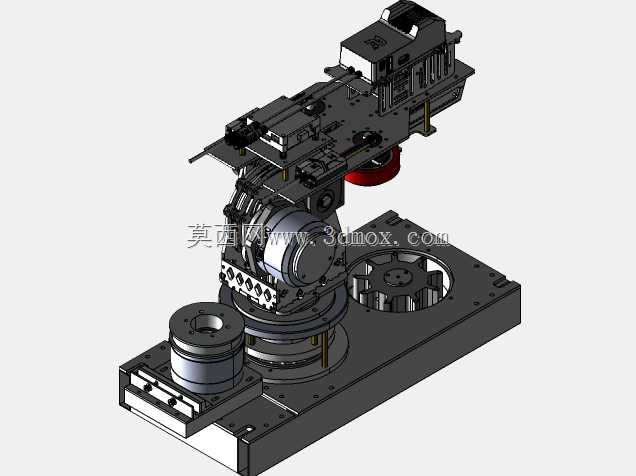

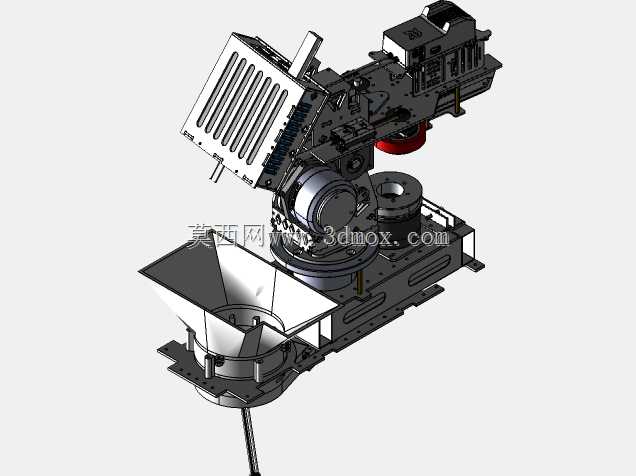

　　这套供弹机构是面向竞技类地面无人作战平台设计的弹丸存储与输送单元，核心服务于机器人对抗赛事中步兵兵种的持续供弹需求，适配17mm口径橡胶弹丸的输送工况，整套机构集成在步兵机器人底盘上部的安装空间内，不占用云台俯仰与回转的运动包络，安装基准面预留了与机器人上层架体的标准孔位，可直接通过螺栓完成固定，整体安装边界控制在长320mm、宽280mm、高260mm范围内，不会超出步兵机器人的常规尺寸限制，也不会干涉行走轮组、云台舵机以及图传模块的布置。

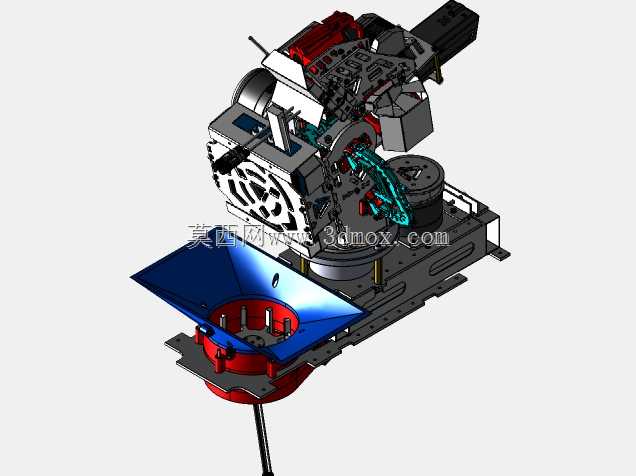

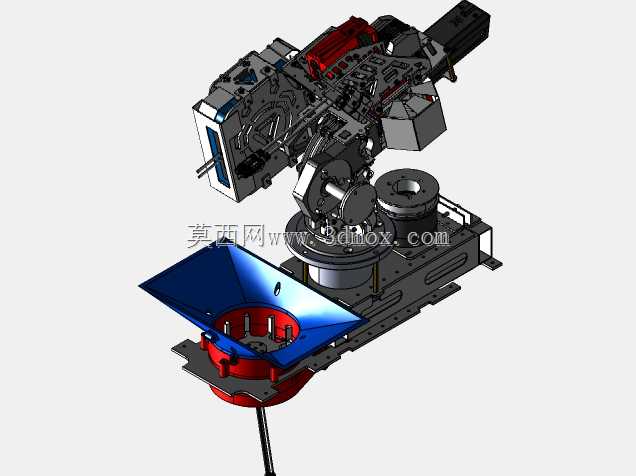

　　从实际赛场应用场景来看，该机构需要应对机器人急停、急转、爬坡、俯仰射击等多种复杂姿态下的稳定供弹要求，避免弹丸卡滞、供弹断续的问题，因此在结构设计上采用了漏斗式储料仓配合拨弹轮的输送逻辑，下部蓝色的漏斗结构做了大倾角导流设计，倾斜角度大于弹丸的自然堆积角，保证弹丸可以依靠自重顺畅滑落到拨弹工位，不会在仓内出现架桥、卡堵的情况。储料仓的容量经过匹配计算，可满足常规赛事单局对抗的弹量需求，不需要中途补弹，仓体边缘做了卷边加固处理，避免机器人受撞击时仓体变形影响弹丸流动。

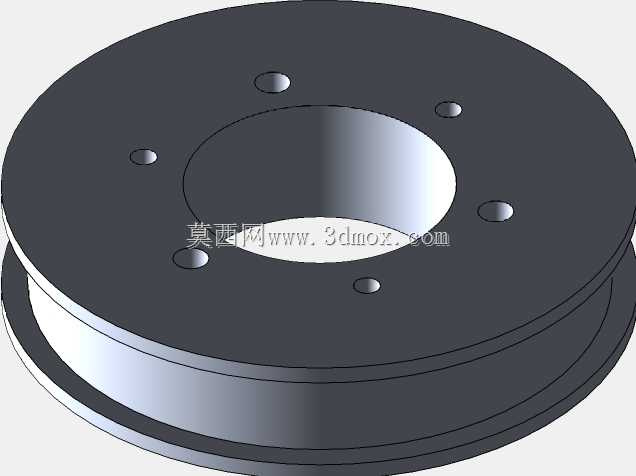

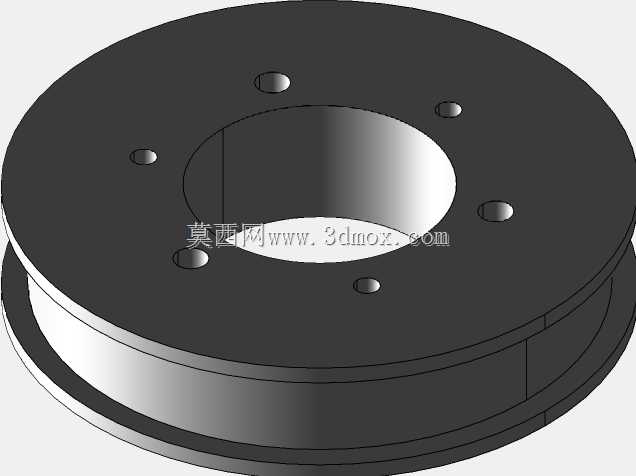

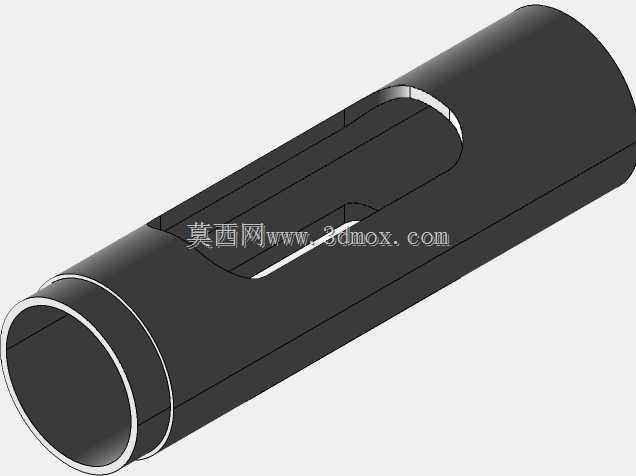

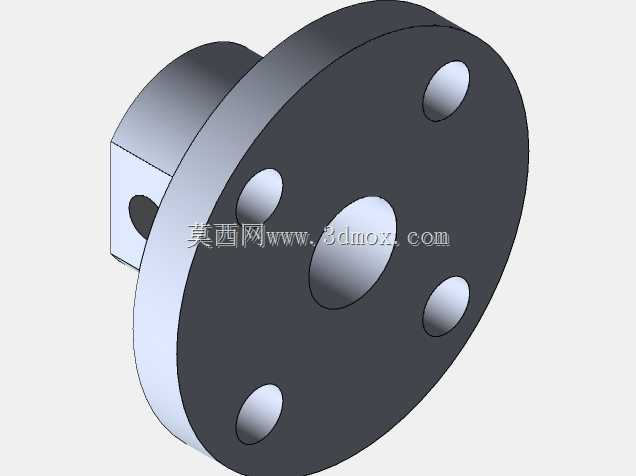

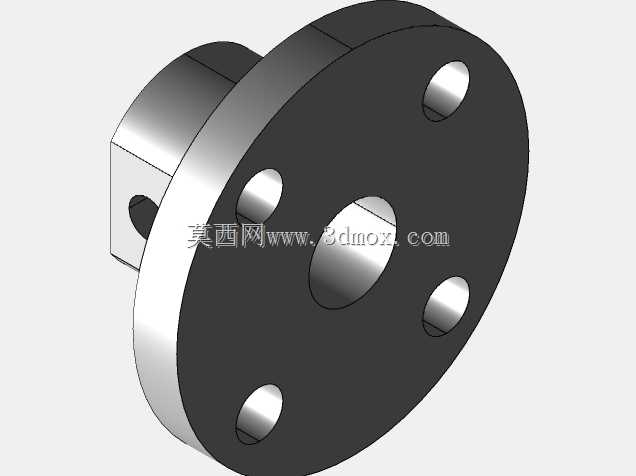

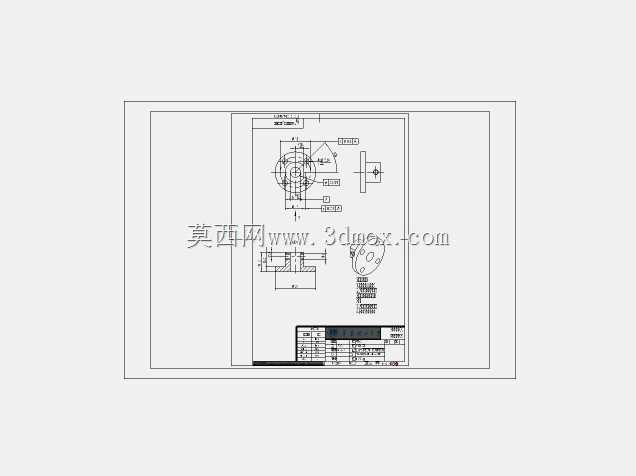

　　拨弹单元采用了同轴驱动的设计思路，驱动电机直接布置在拨弹轮侧方，通过直连传动减少传动间隙，拨弹轮上的弹窝尺寸与弹丸直径做了适配公差，每个弹窝可稳定容纳单颗弹丸，转动过程中可以将弹丸依次有序送入输送通道，不会出现多弹挤塞的问题。输送通道采用了半开放的导轨式设计，既可以给弹丸提供稳定的导向，又能在出现卡弹时快速排查疏通，通道出口位置做了收口定位，保证弹丸可以精准进入发射机构的入料口，对位偏差控制在0.5mm以内，避免弹丸在衔接位置卡滞。

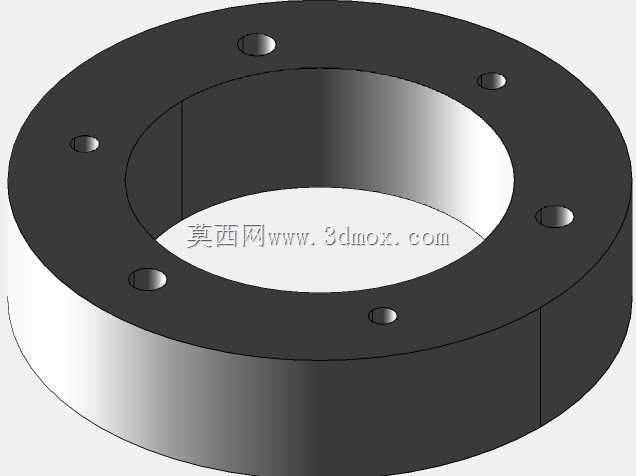

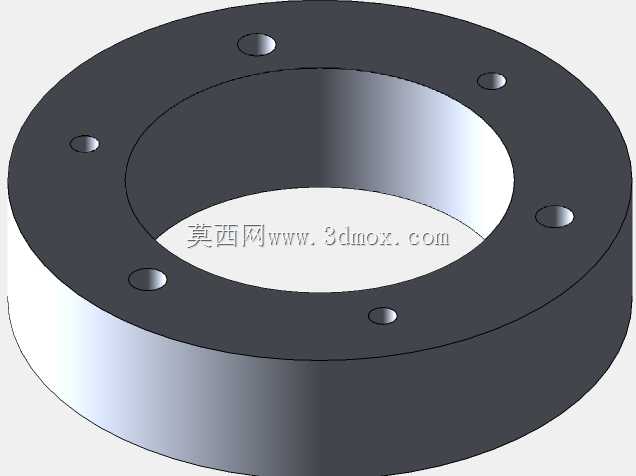

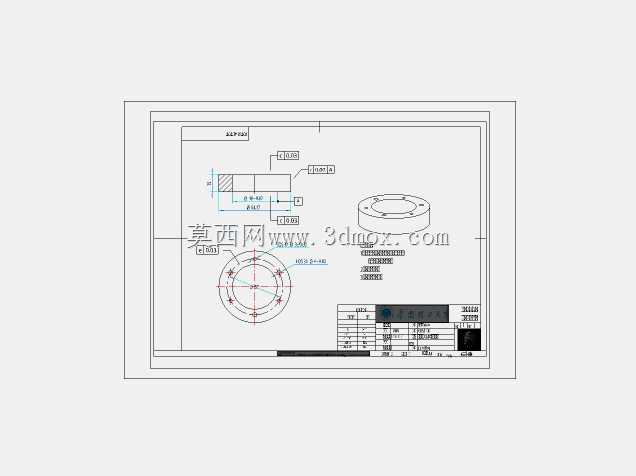

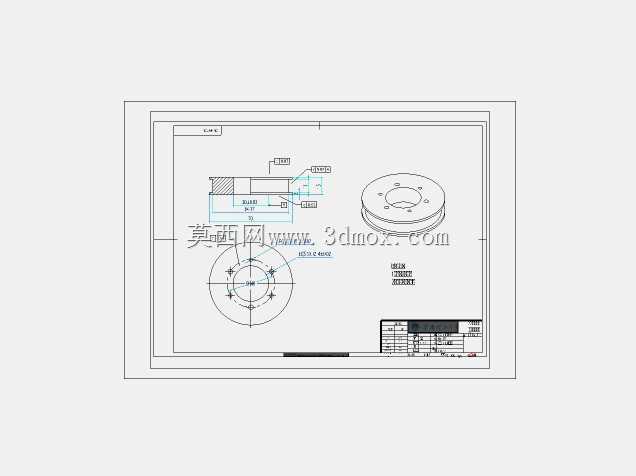

　　整套机构的架体采用了钣金件拼接加型材支撑的结构形式，在保证结构强度的前提下尽可能降低自重，避免给步兵机器人增加过多负载影响机动性。所有转动位置都预留了轴承安装位，减少转动阻力，降低驱动电机的负载扭矩，同时也提升了机构的连续工作寿命，可满足长时间训练与赛事的高强度使用需求。在安装接口设计上，除了与主架体连接的固定孔位，还预留了电机走线的过线孔，走线位置避开了所有运动部件，避免机器人运动过程中线路被拉扯、磨损。

　　从功能实现逻辑来看，该供弹机构可以配合云台的射击信号实现按需供弹，拨弹轮的转速可根据发射频率做匹配调整，既不会因为供弹速度过快导致通道堵弹，也不会因为供弹滞后出现空射的情况。机构的储弹仓上部做了敞口设计，可快速完成弹丸补充，补弹操作不需要拆解任何结构件，可在赛事间隙的短时间内完成弹量补充。针对赛场可能出现的撞击工况，机构所有外露的结构件都做了圆角处理，没有尖锐突出结构，同时关键受力位置做了加厚处理，在受到侧向撞击时不会出现结构变形、传动卡滞的问题。

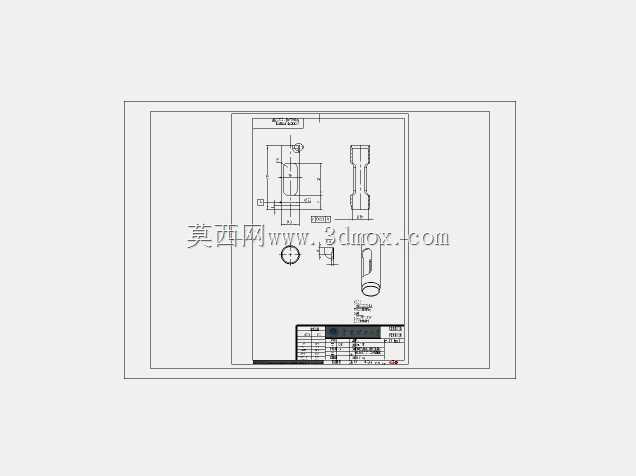

　　在细节设计上，拨弹轮与仓体的衔接位置做了防卡弹间隙设计，间隙尺寸控制在弹丸半径的三分之一以内，既不会让弹丸卡在转动缝隙里，又能保证拨弹轮转动顺畅无摩擦。漏斗仓的表面做了光滑处理，减少弹丸流动的阻力，即使在机器人处于倾斜爬坡姿态时，弹丸也能顺利滑落到拨弹工位。整套机构的重心控制在安装面的中心位置，不会因为偏载导致机器人架体受力不均，影响行走的稳定性。
