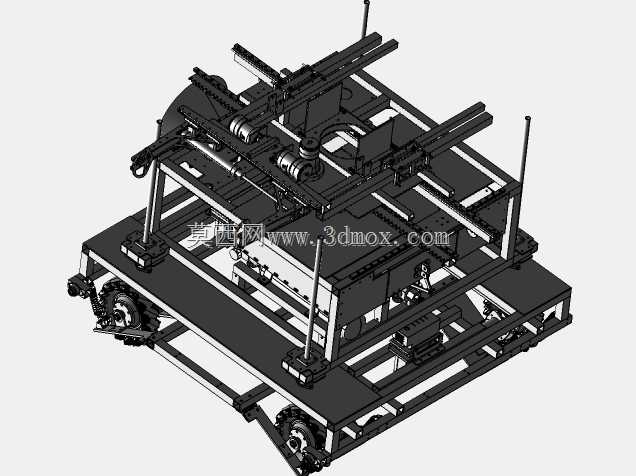

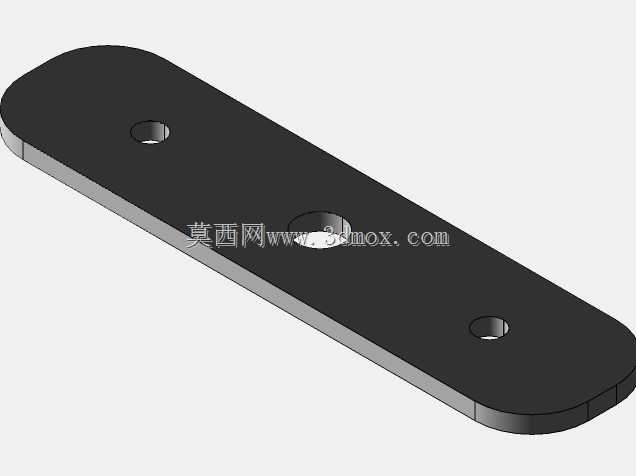

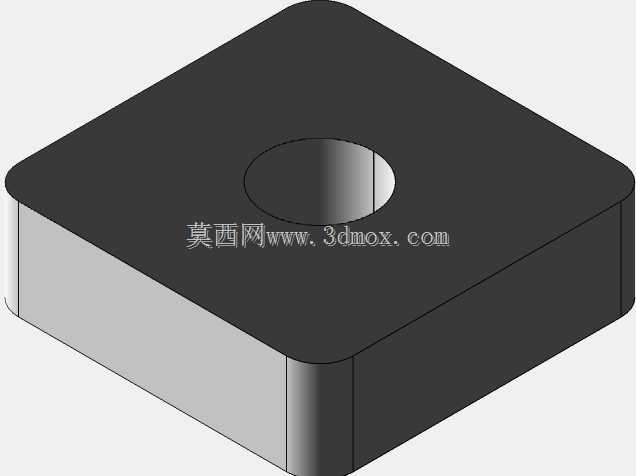

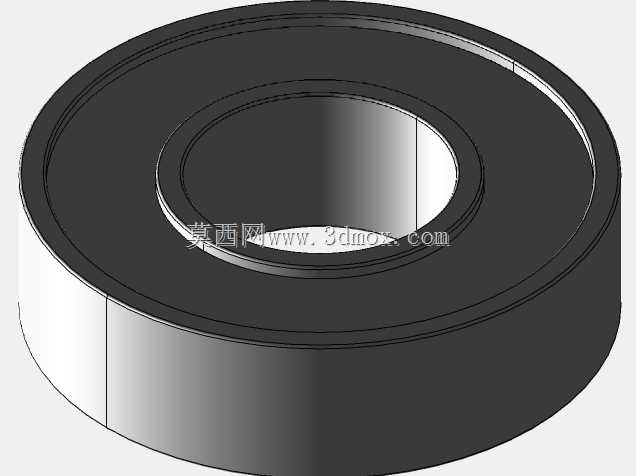

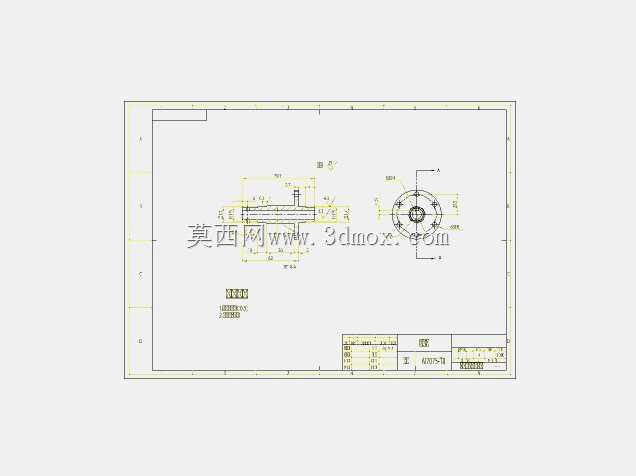

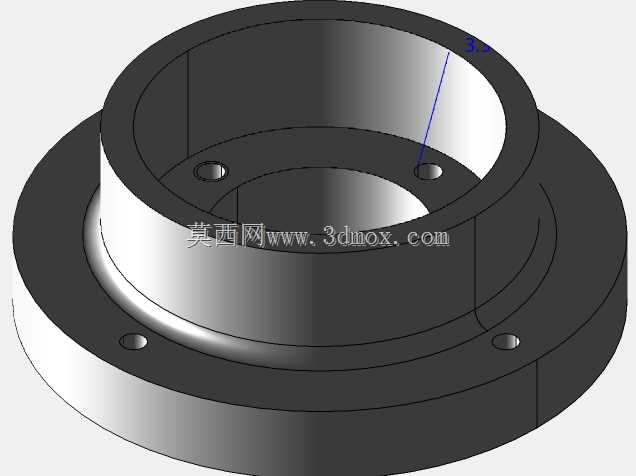

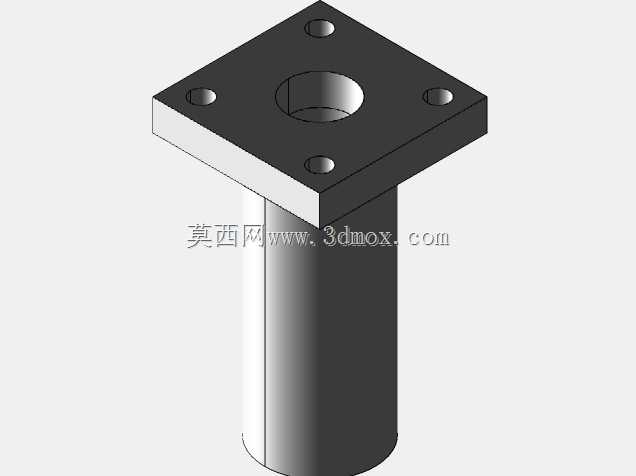

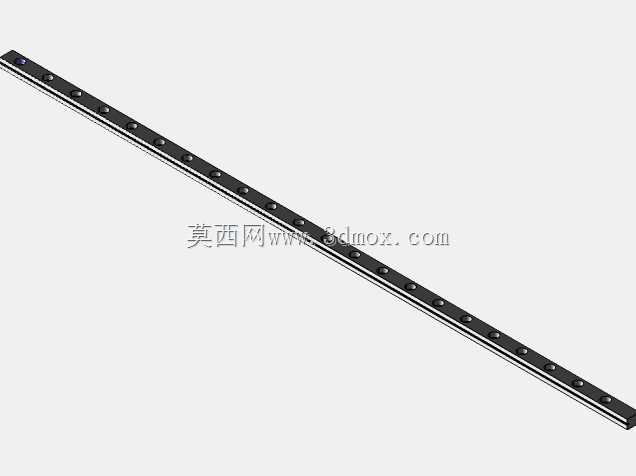

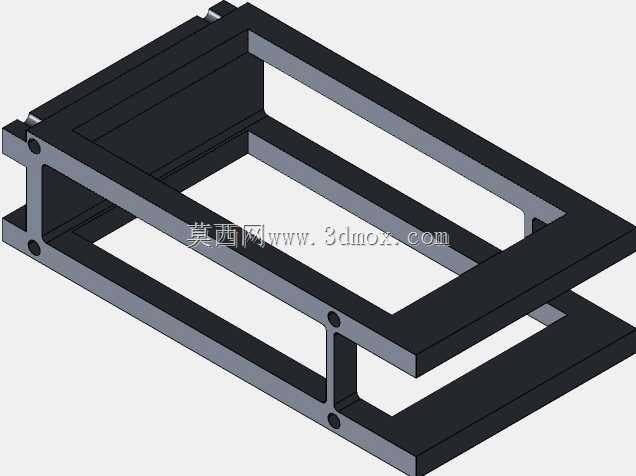

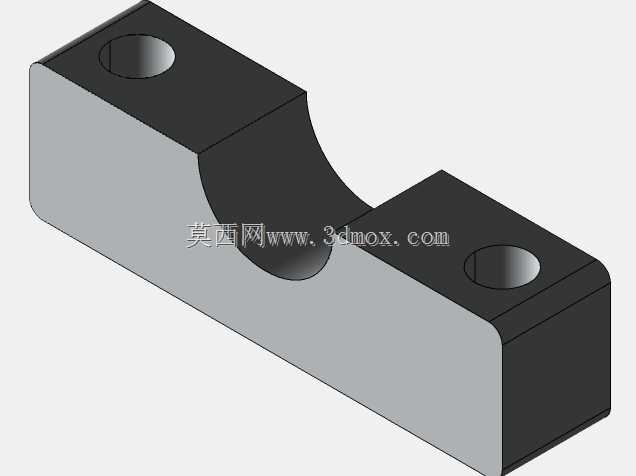

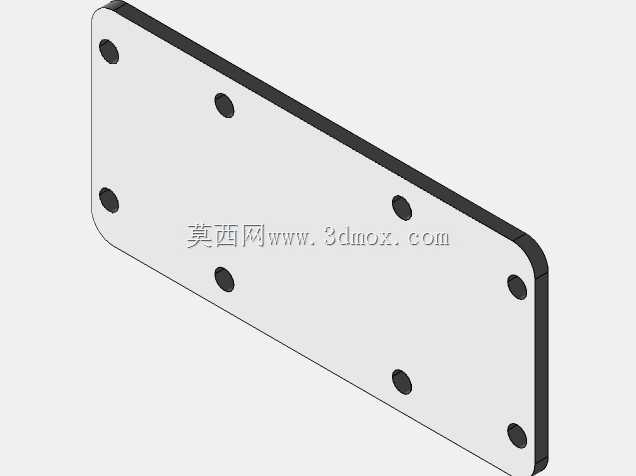

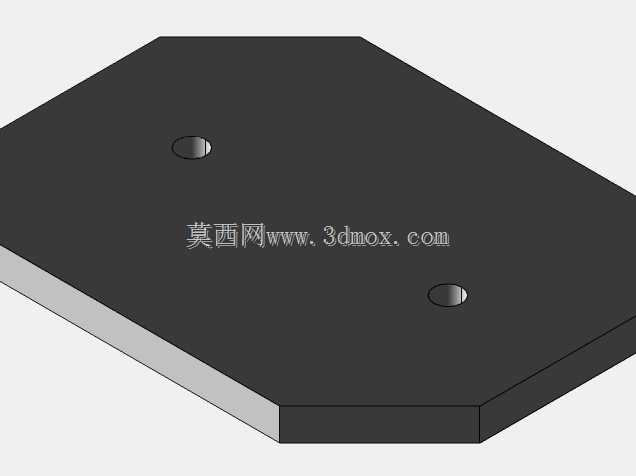

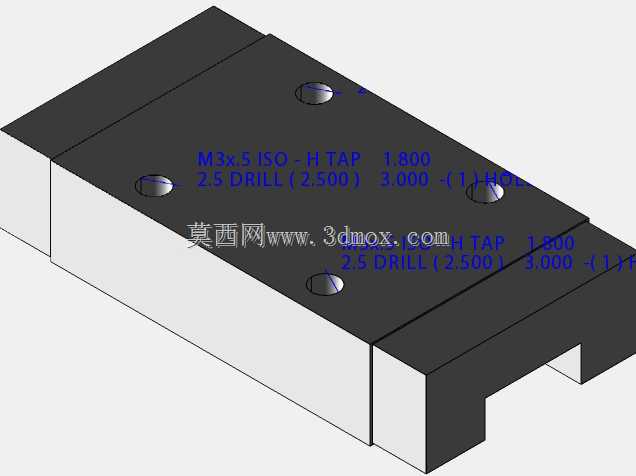

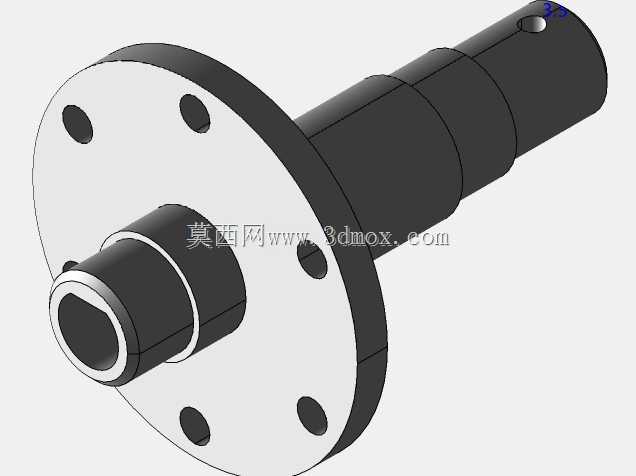

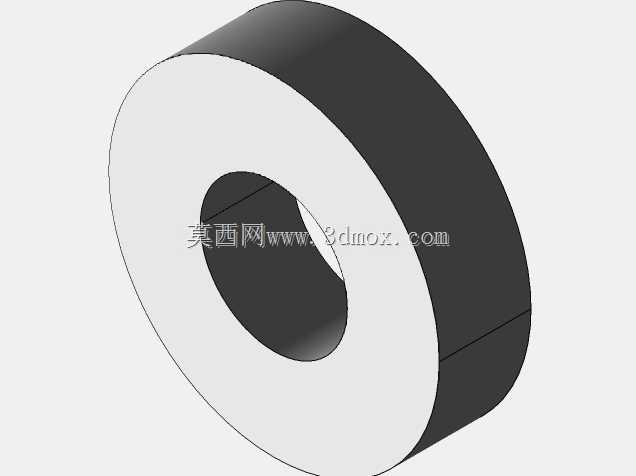

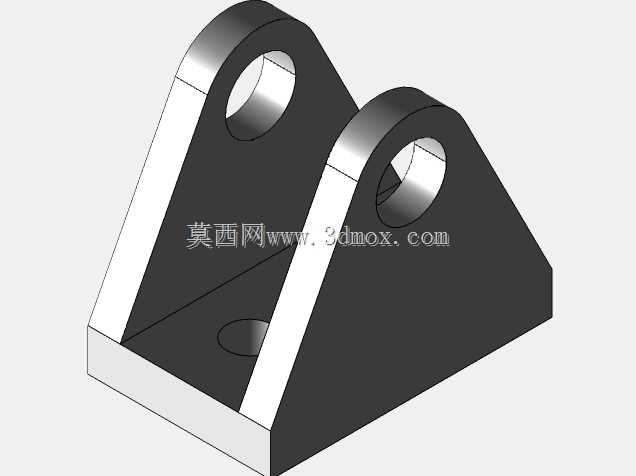

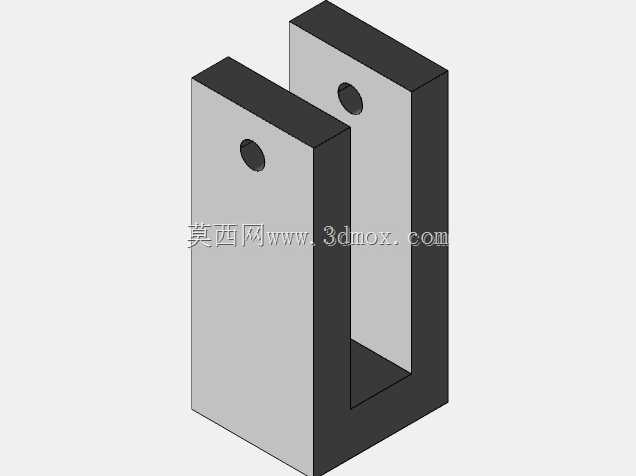

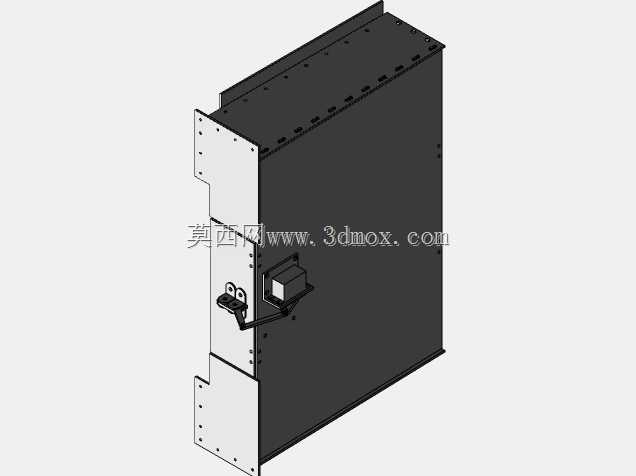

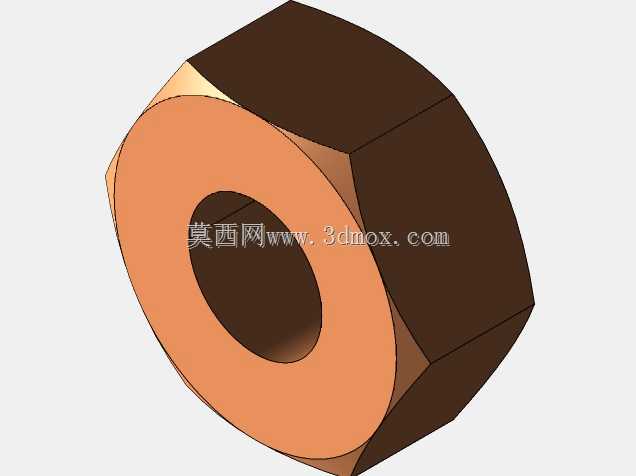

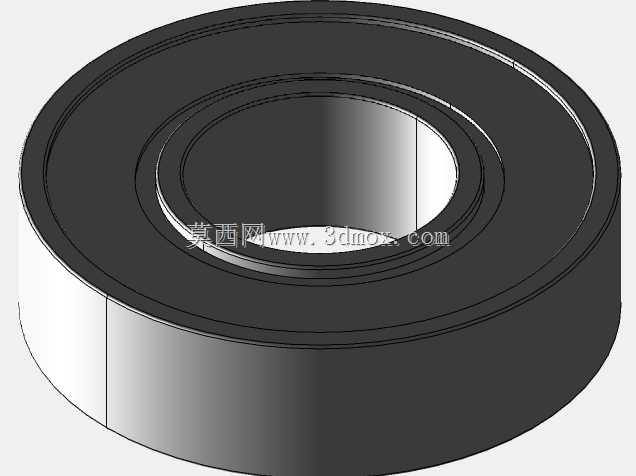

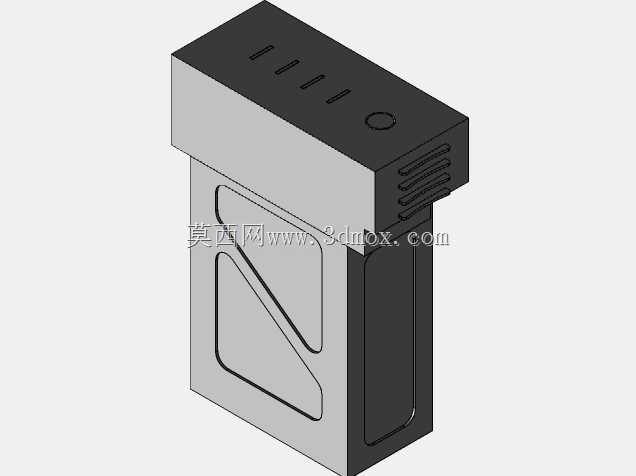

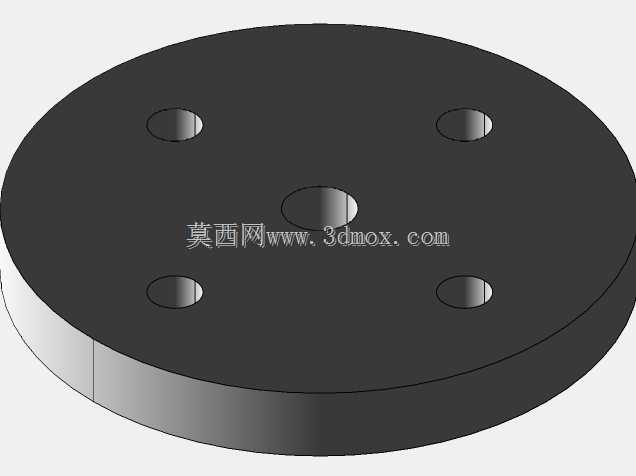

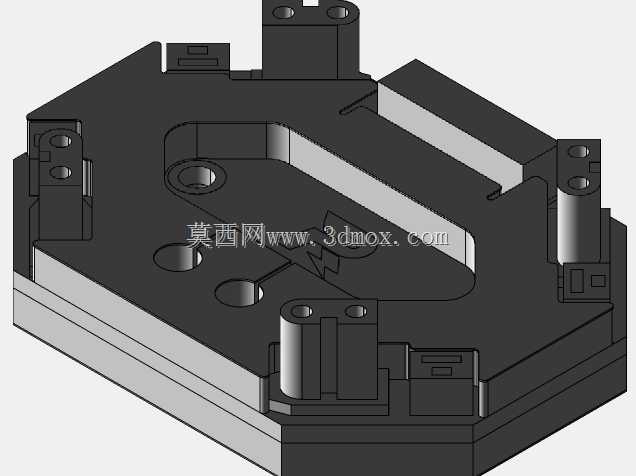

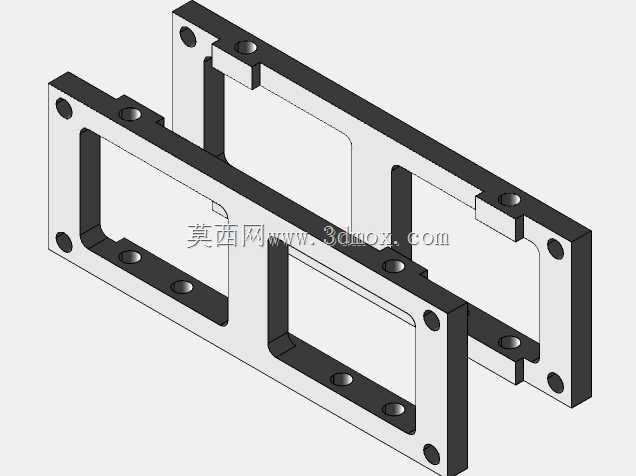

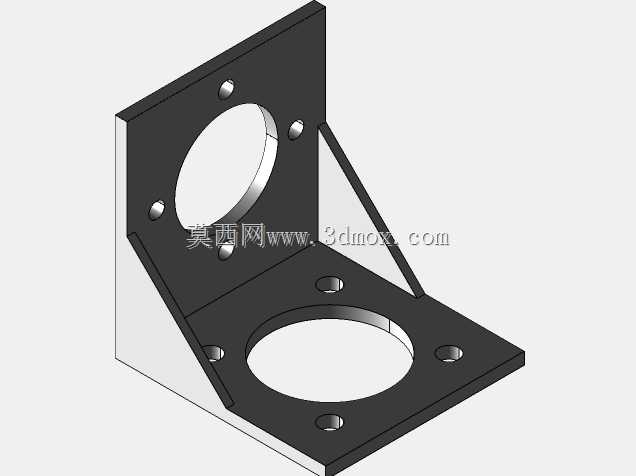

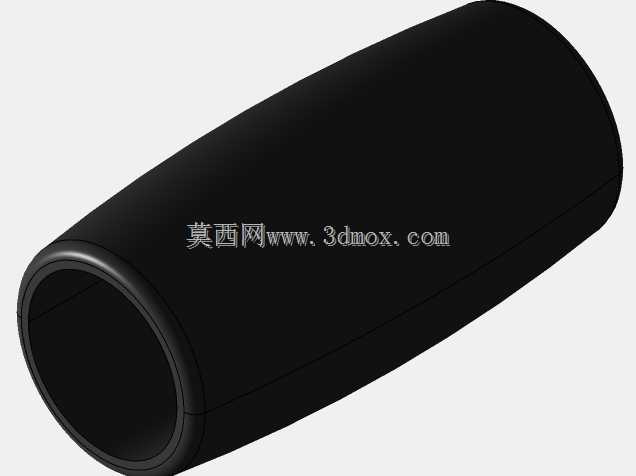

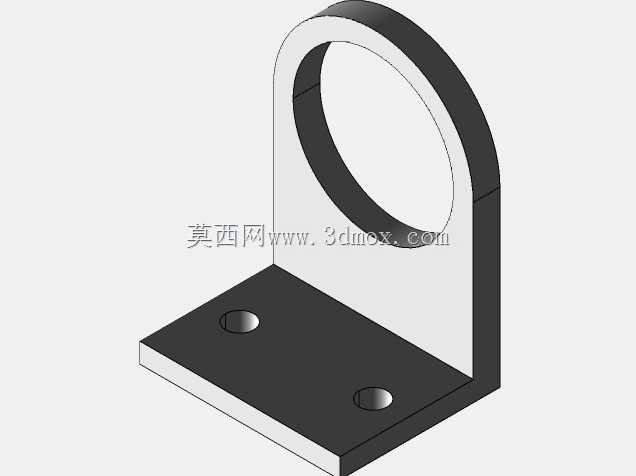

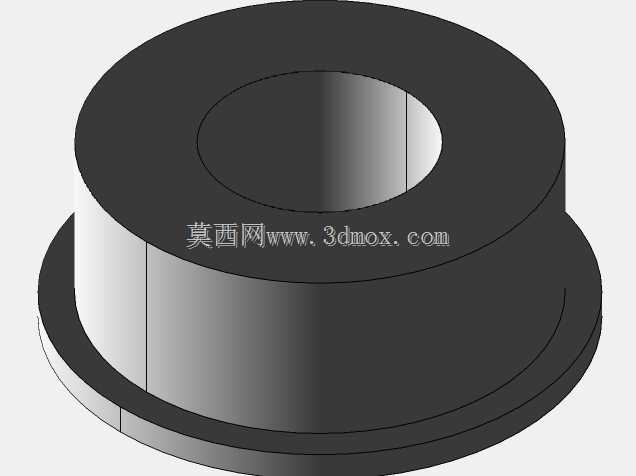

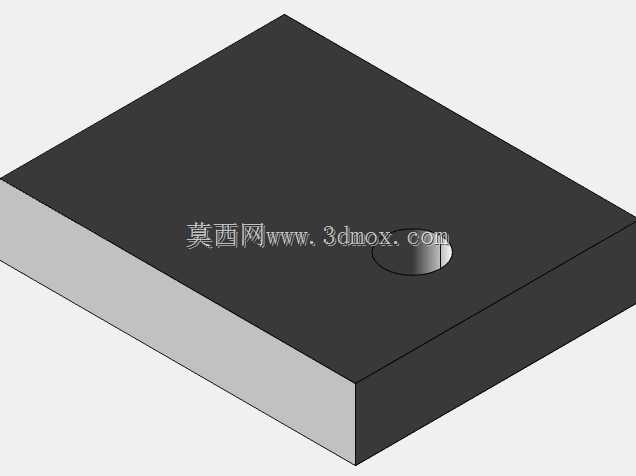

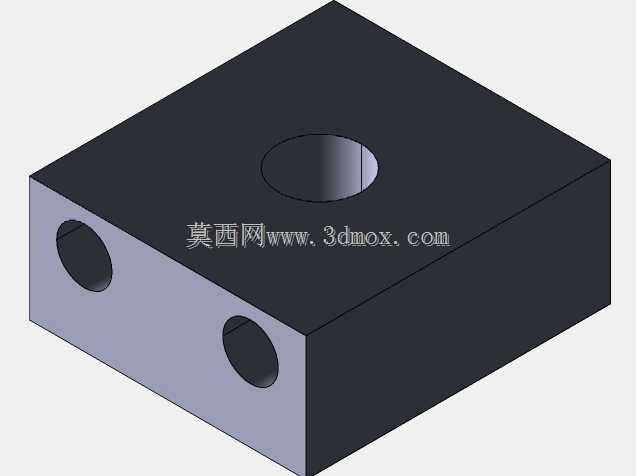

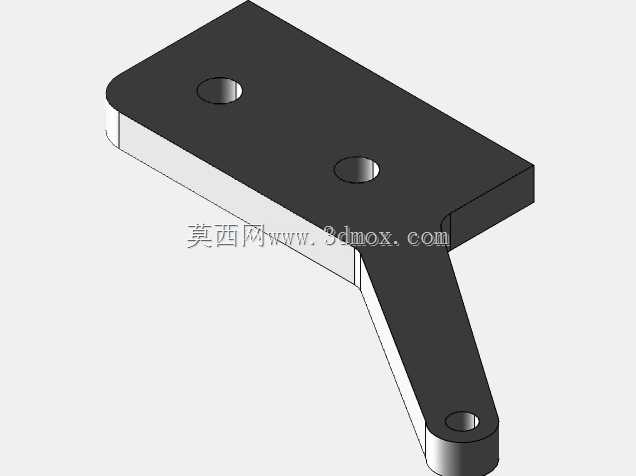

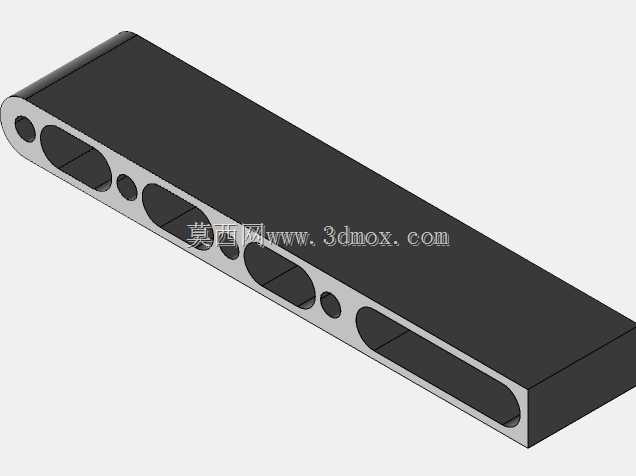

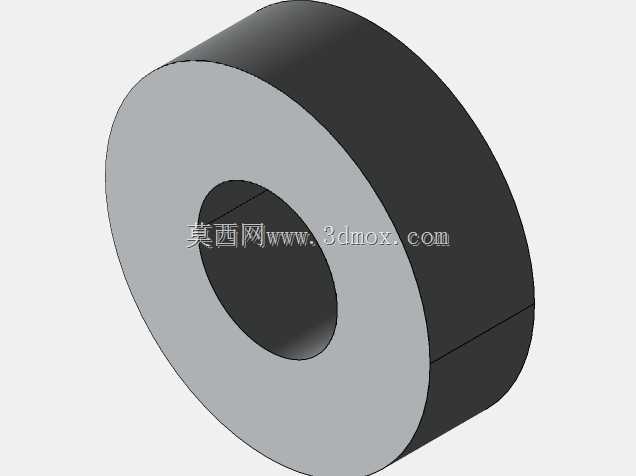

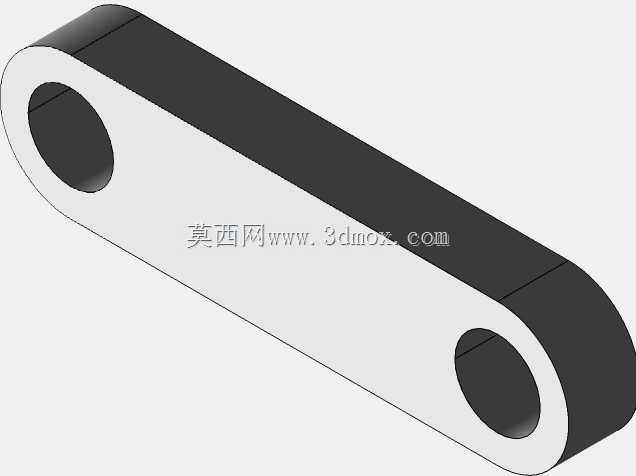

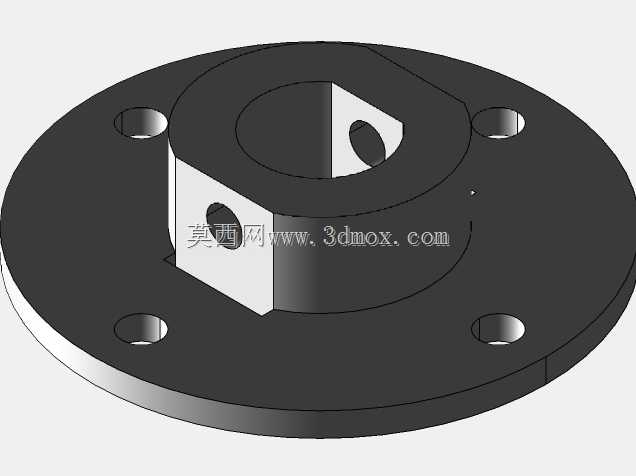

RM2020工程机器人安装承载板结构设计

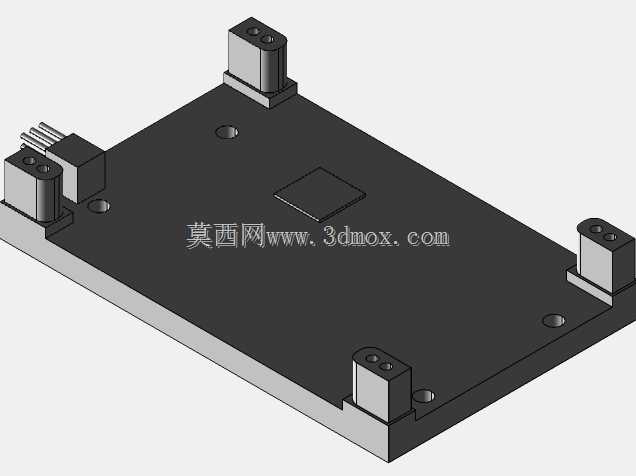

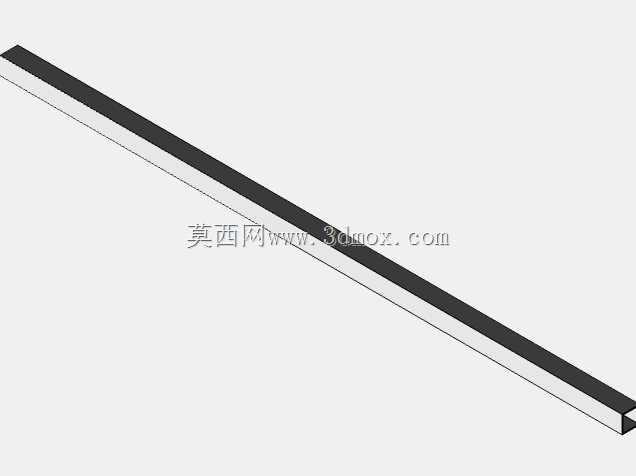

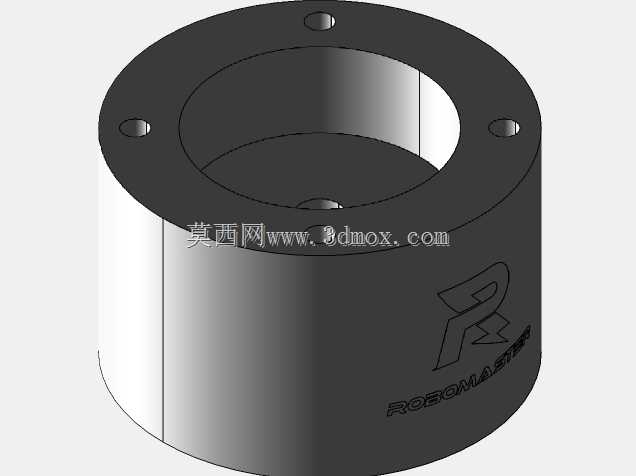

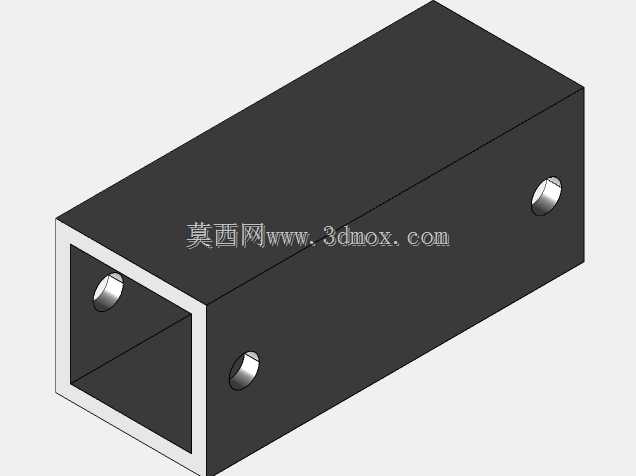

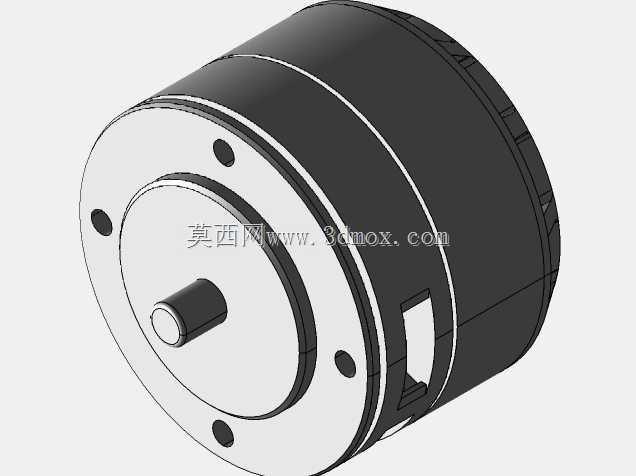

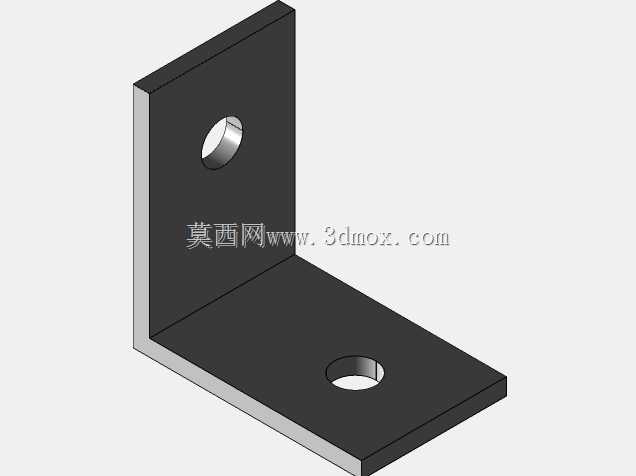

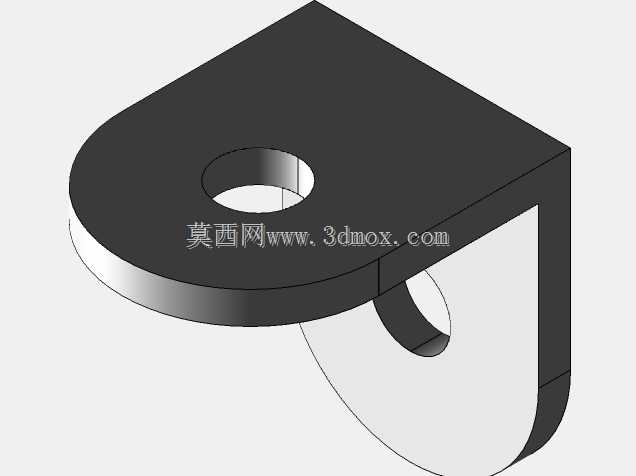

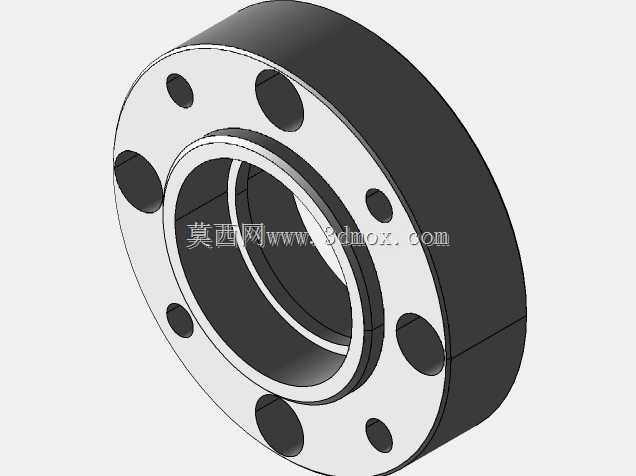

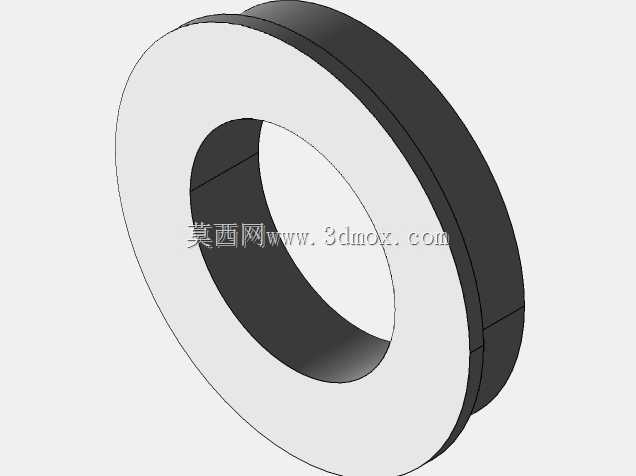

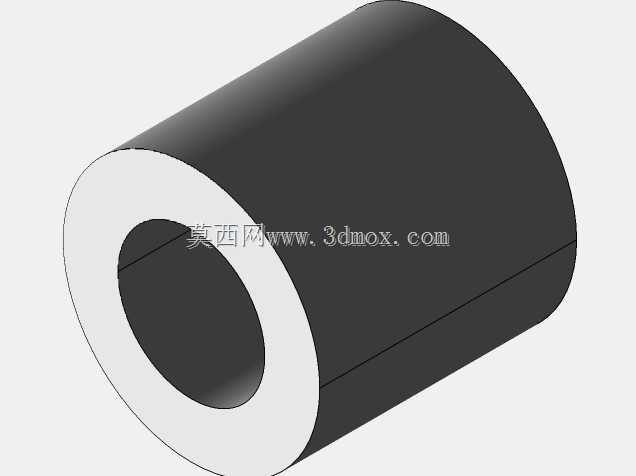

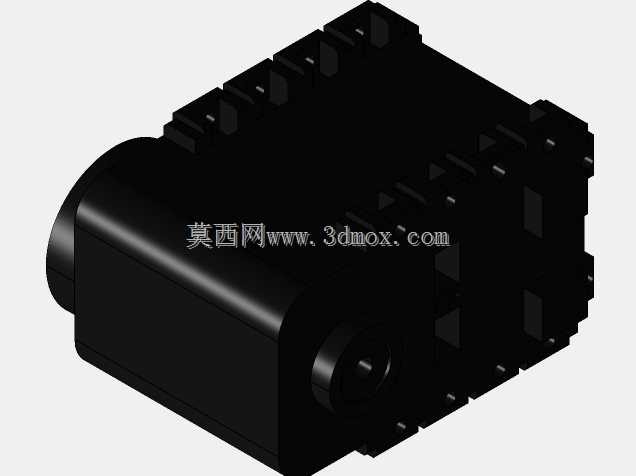

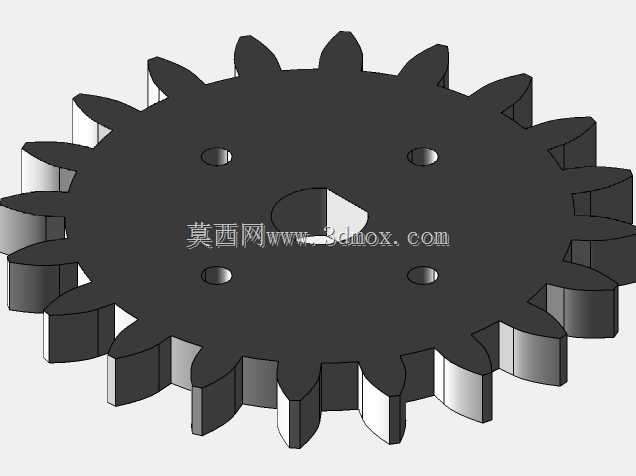

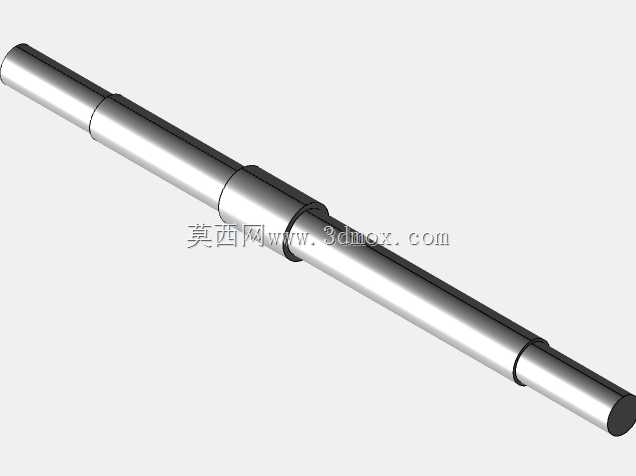

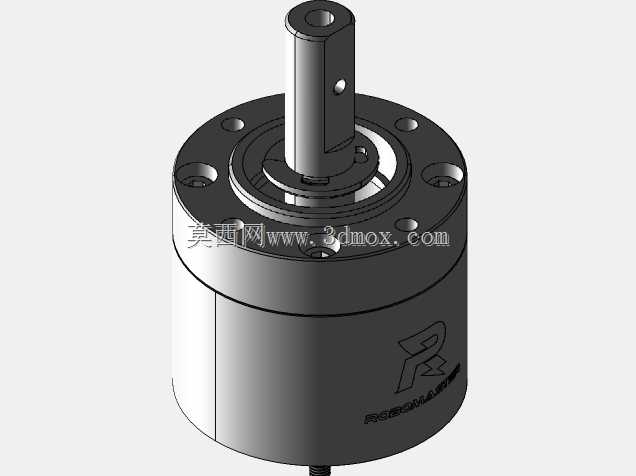

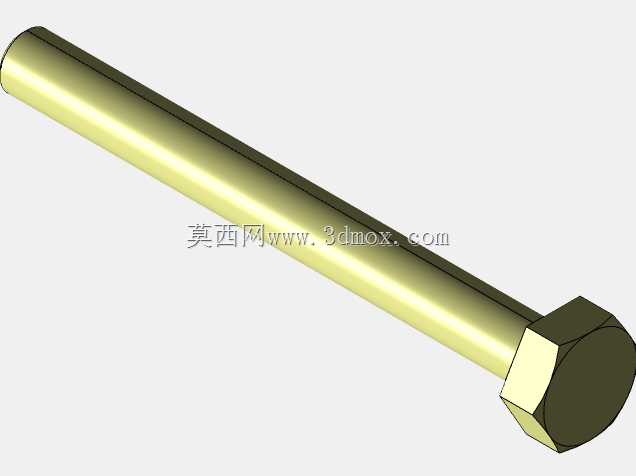

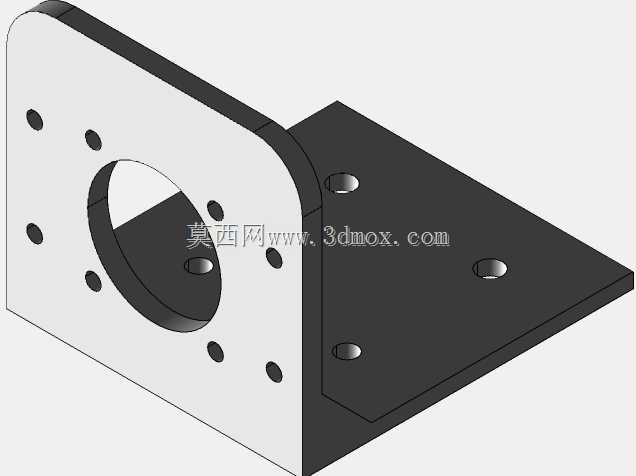

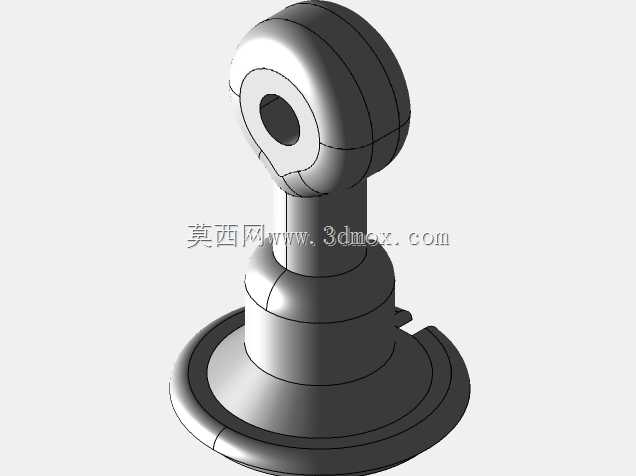

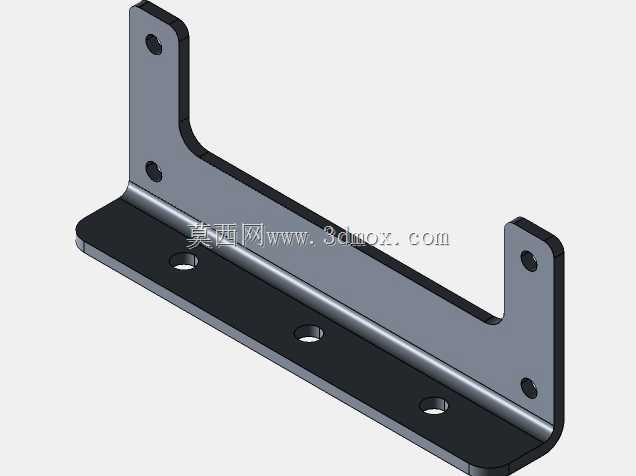

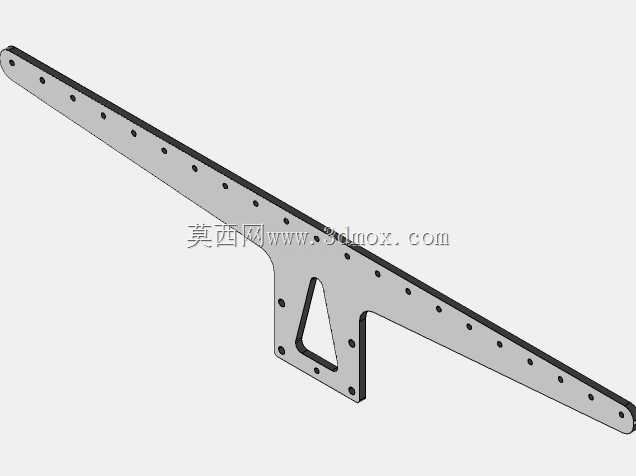

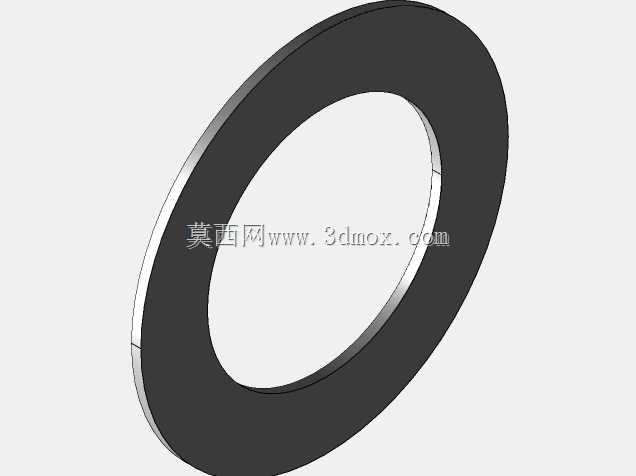

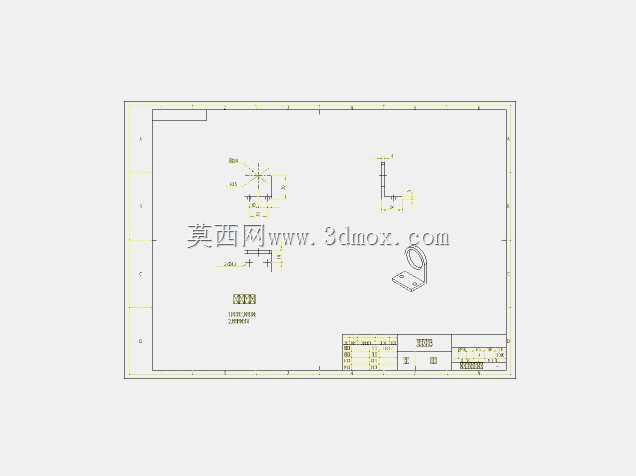

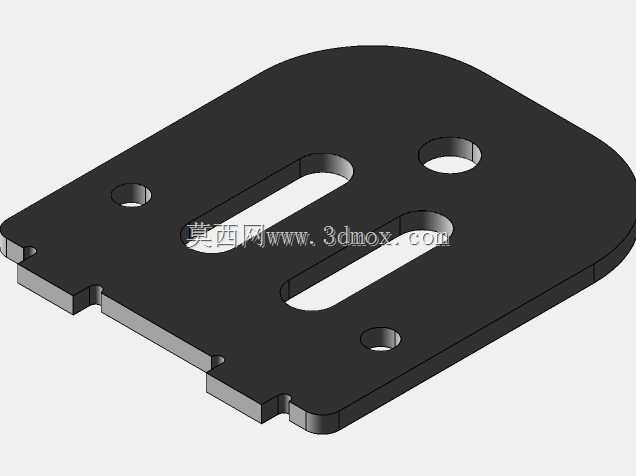

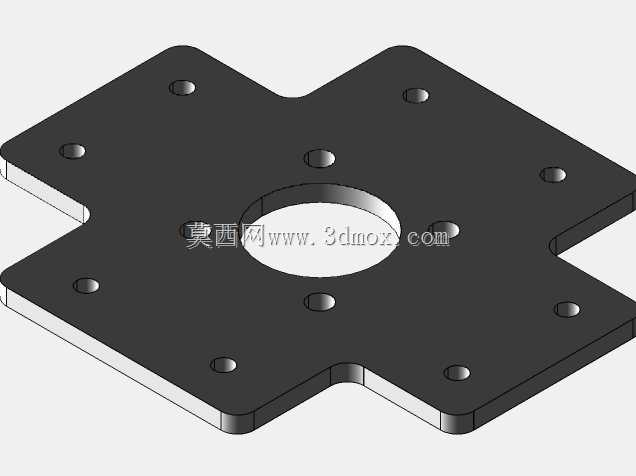

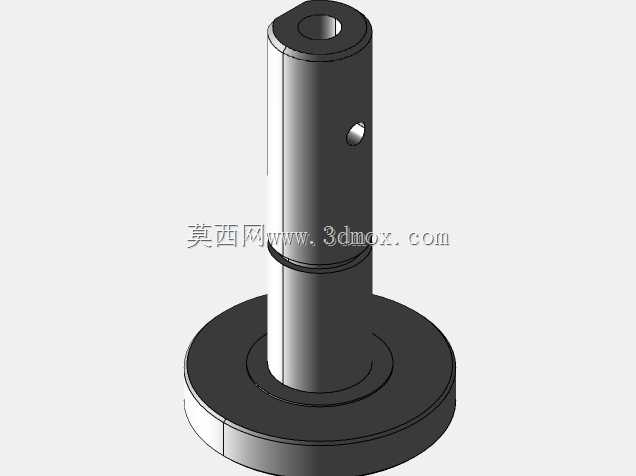

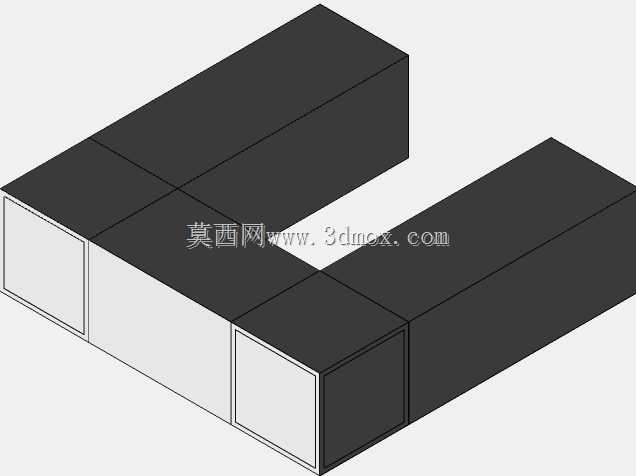

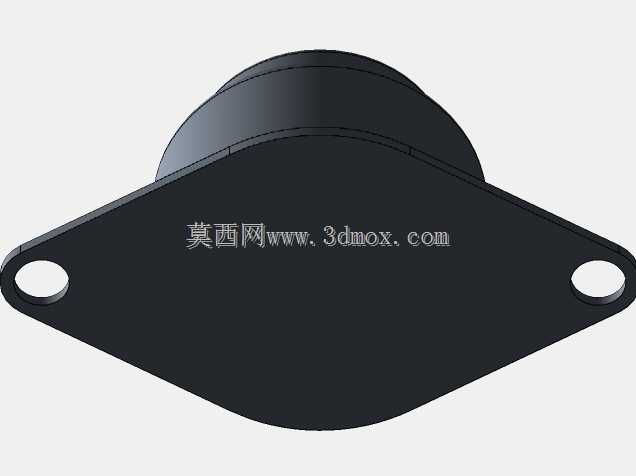

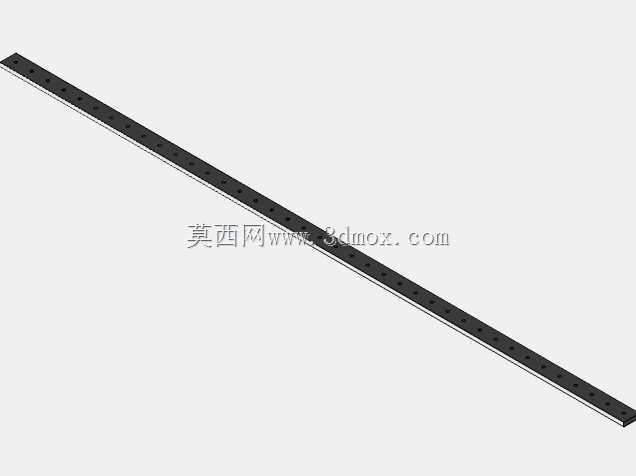

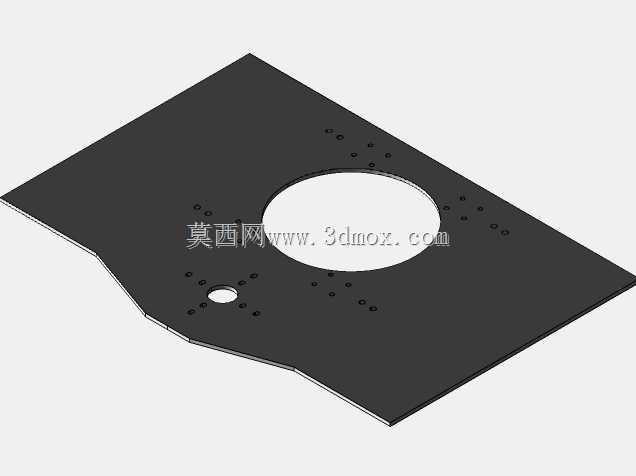

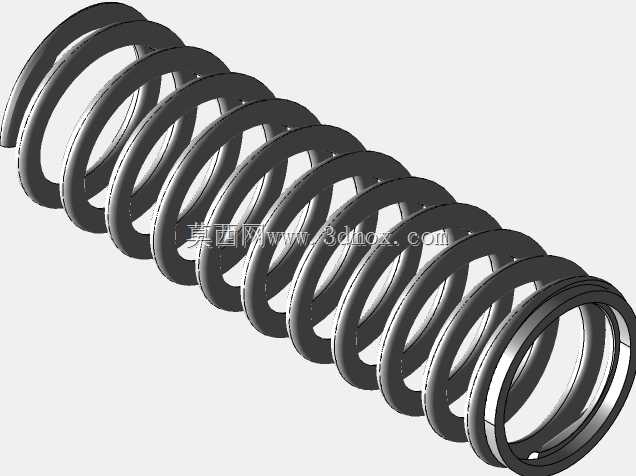

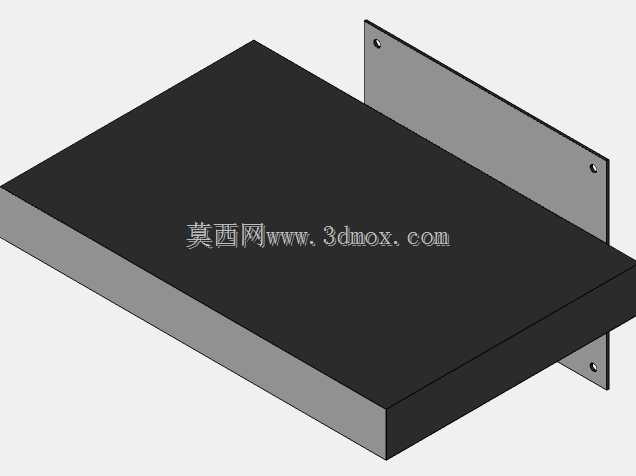

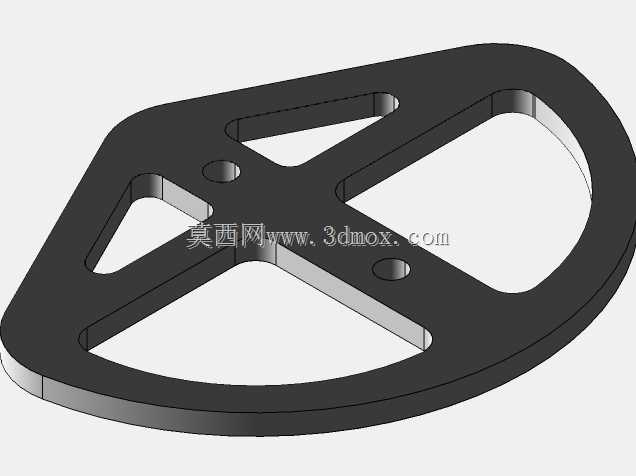

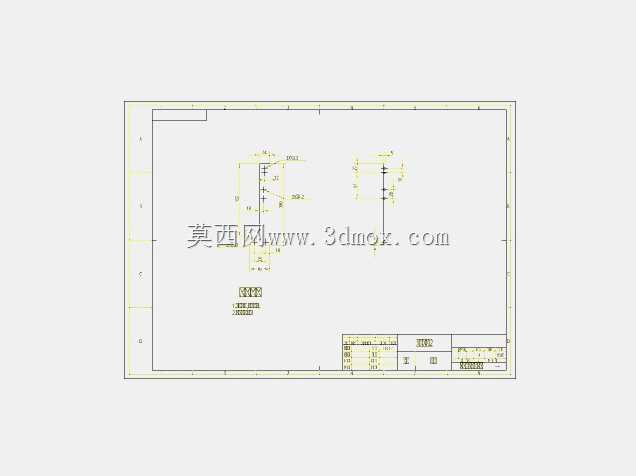

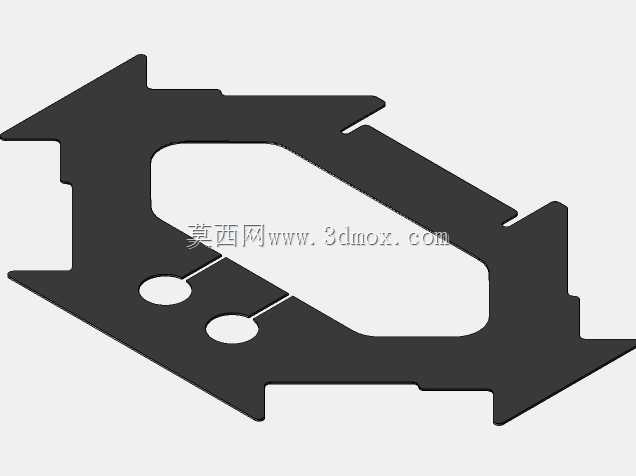

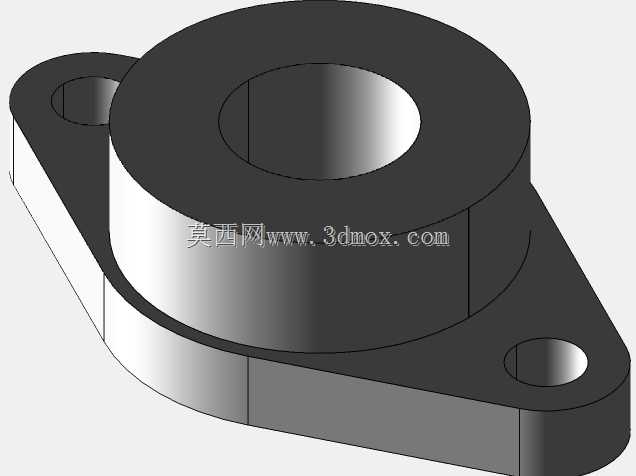

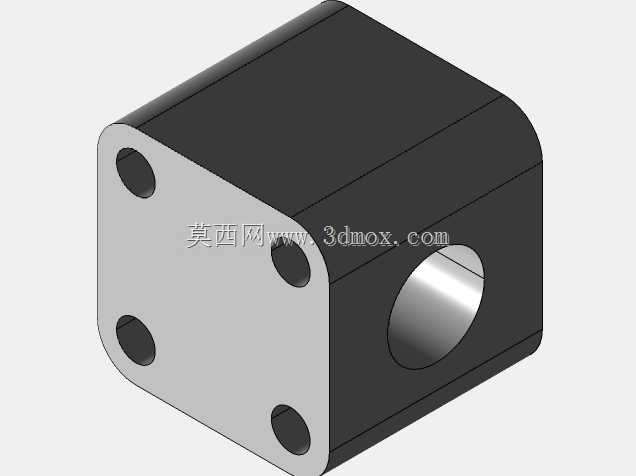

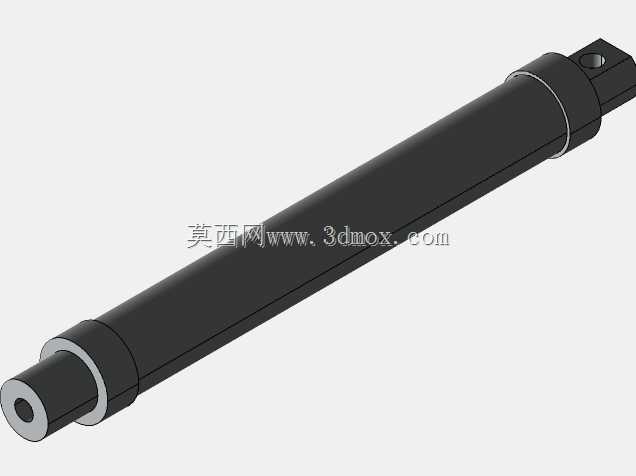

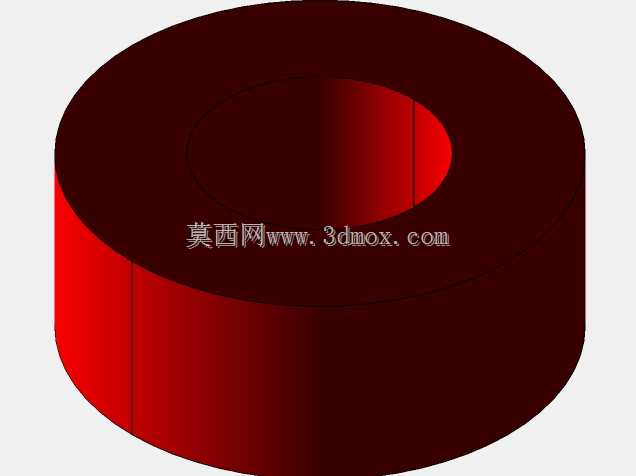

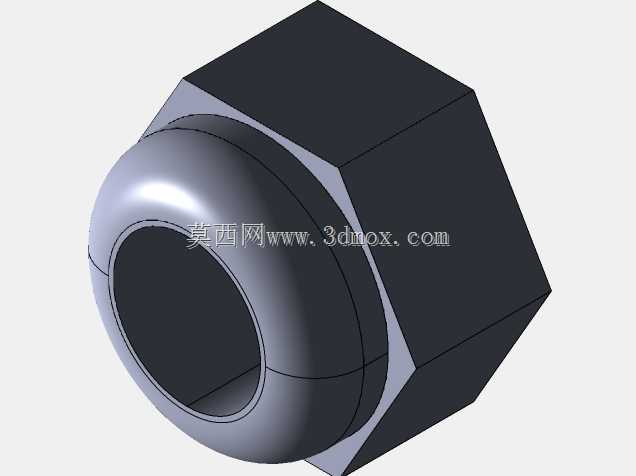

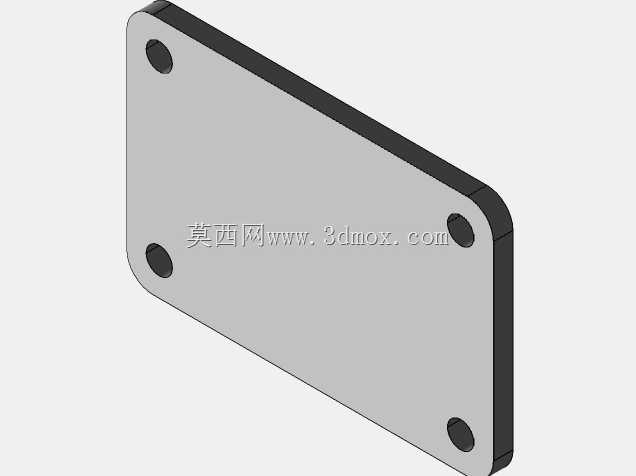

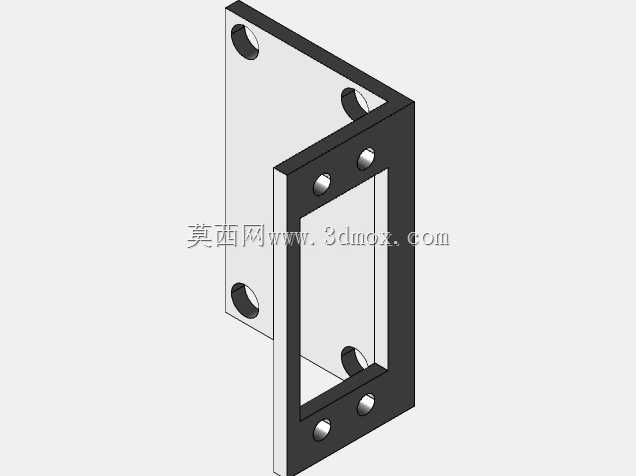

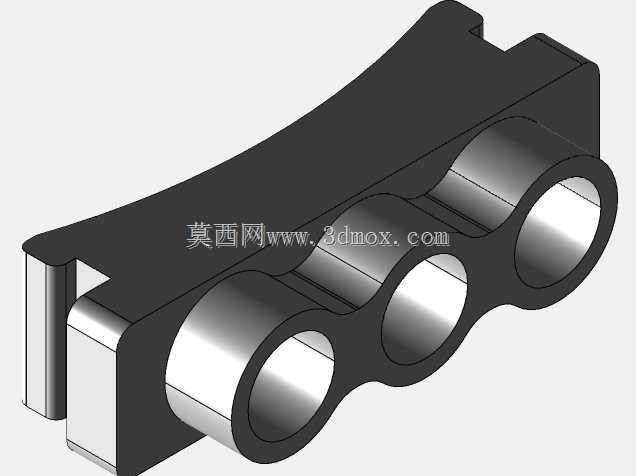

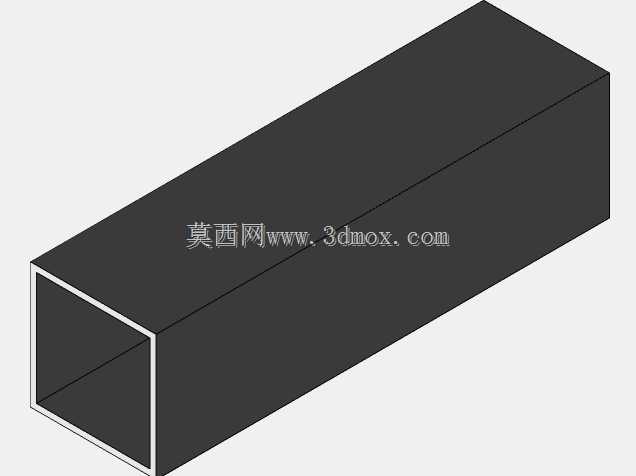

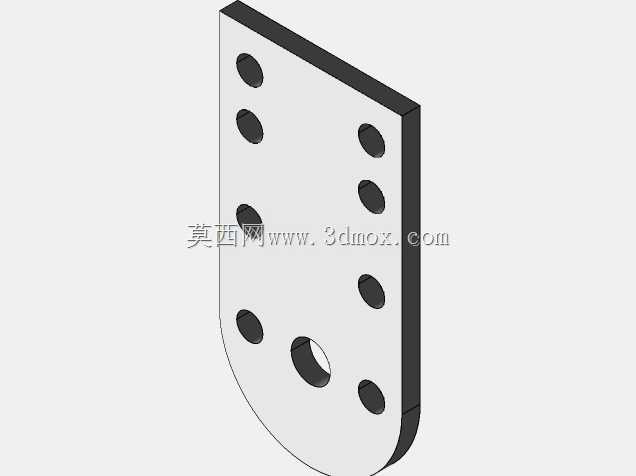

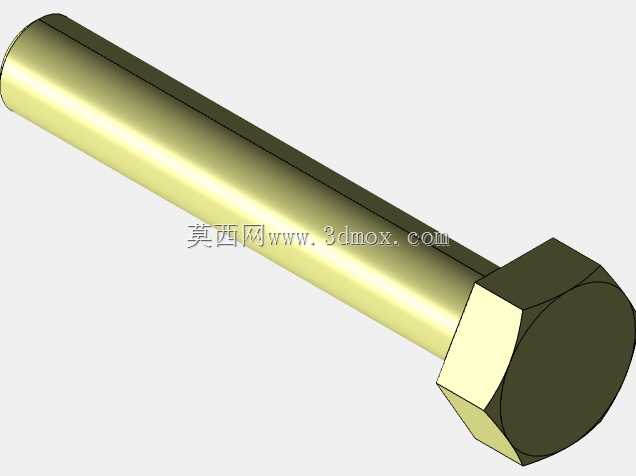

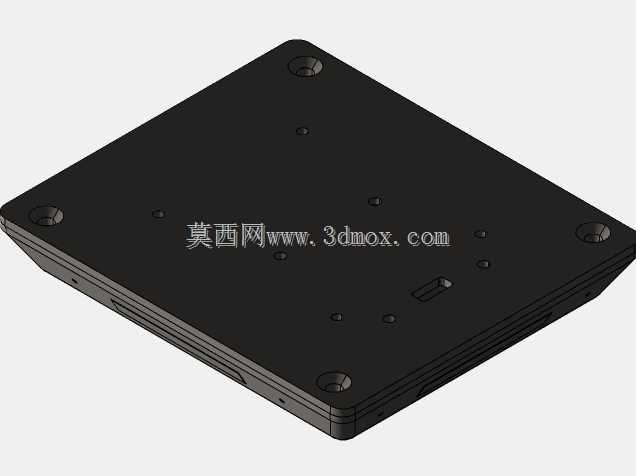

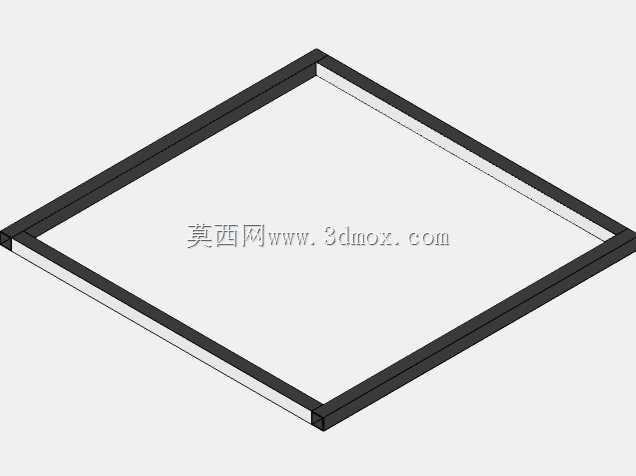

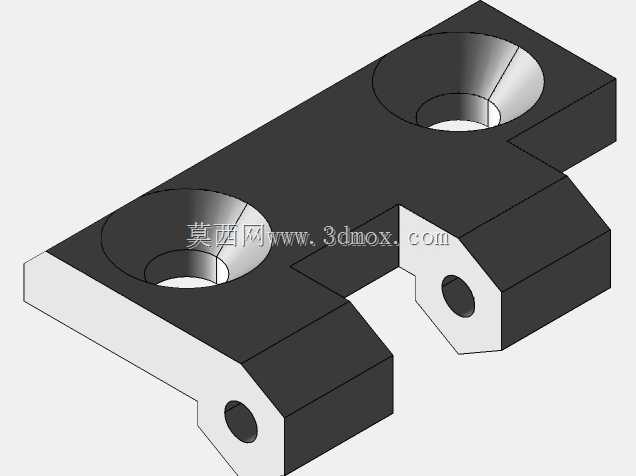

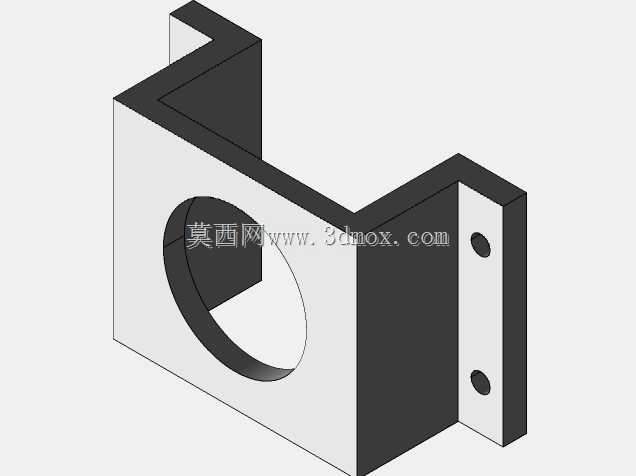

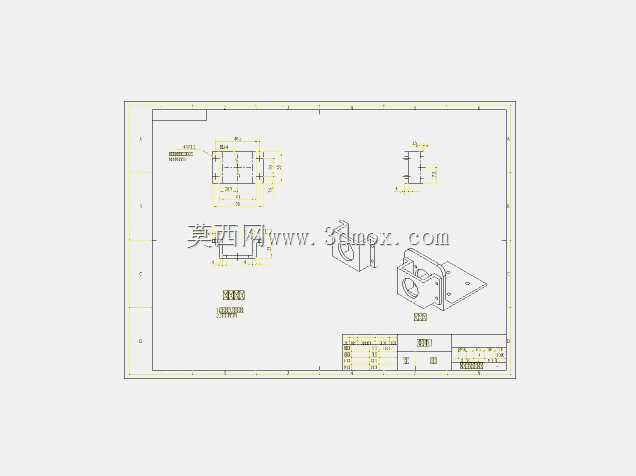

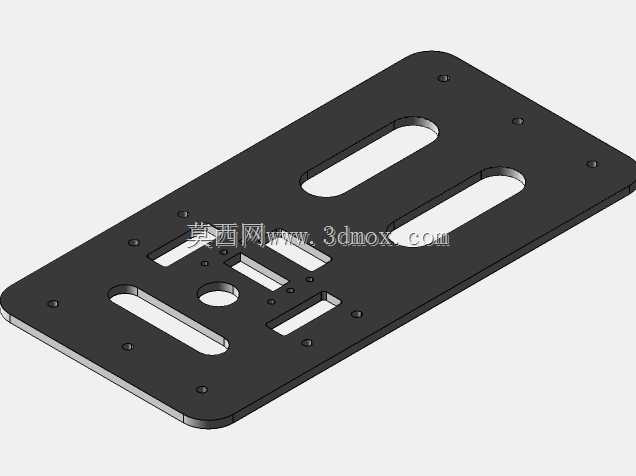

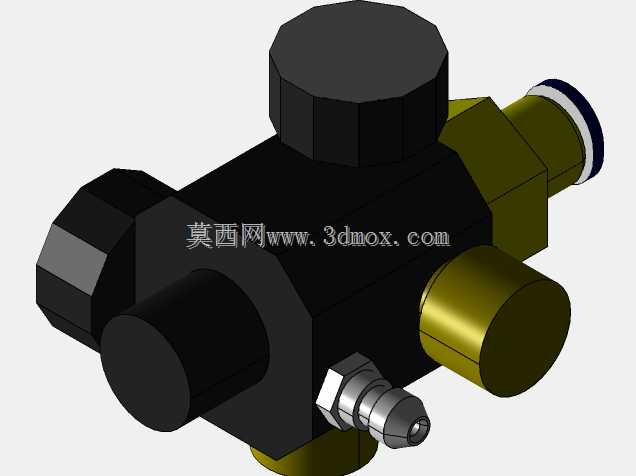

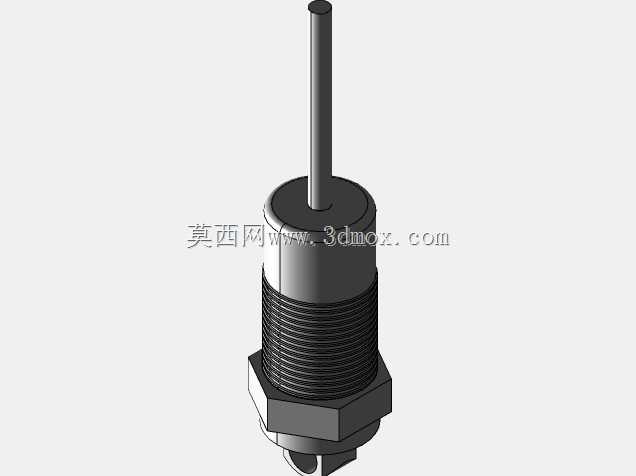

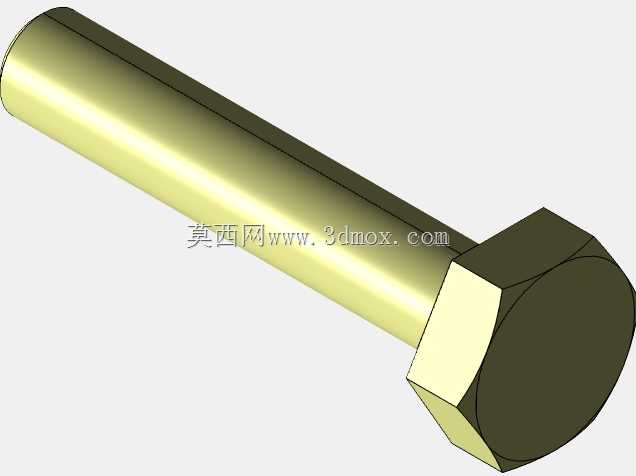

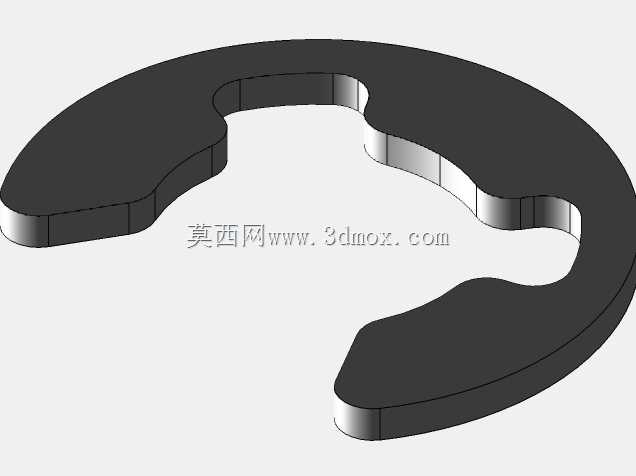

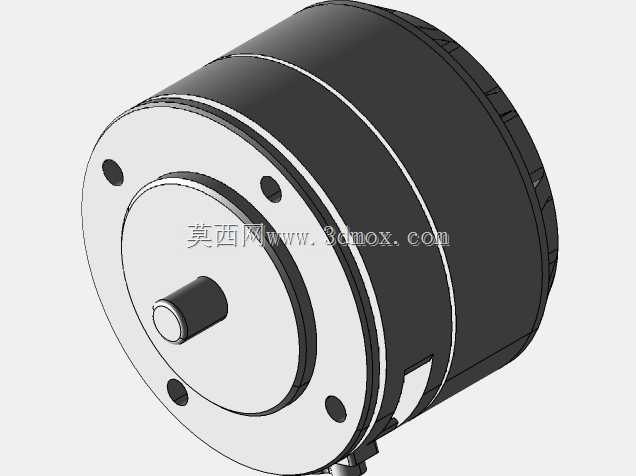

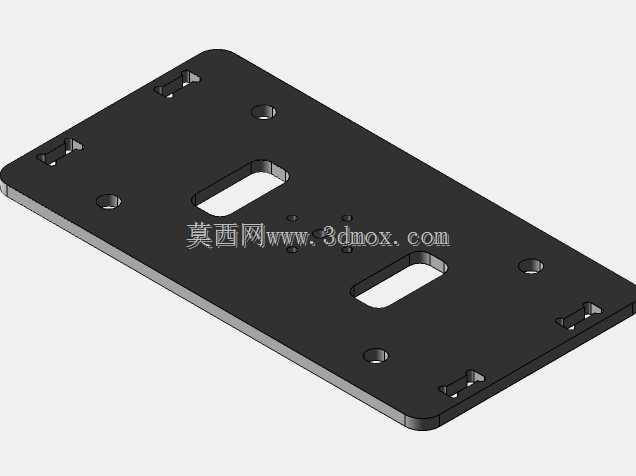

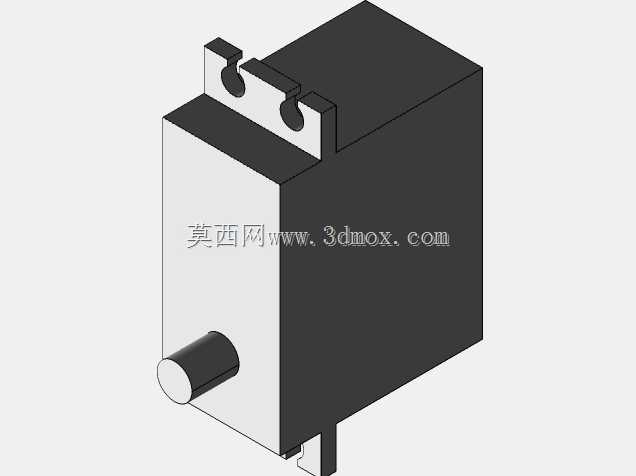

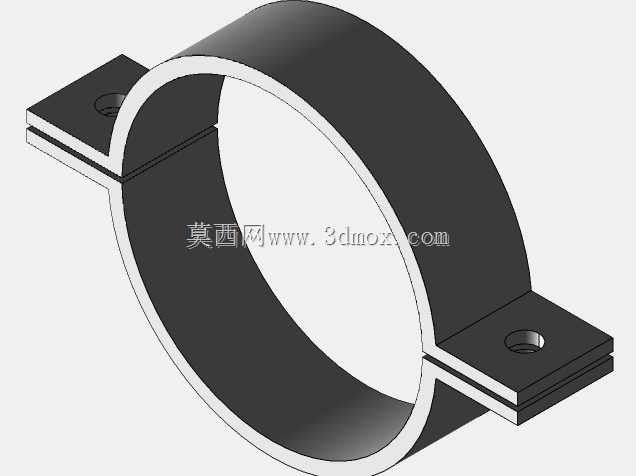

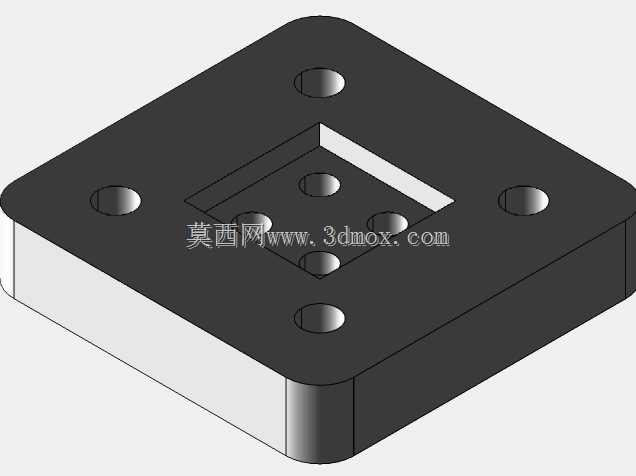

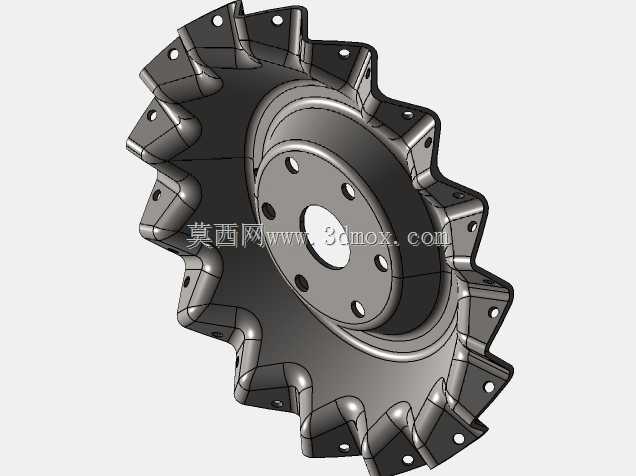

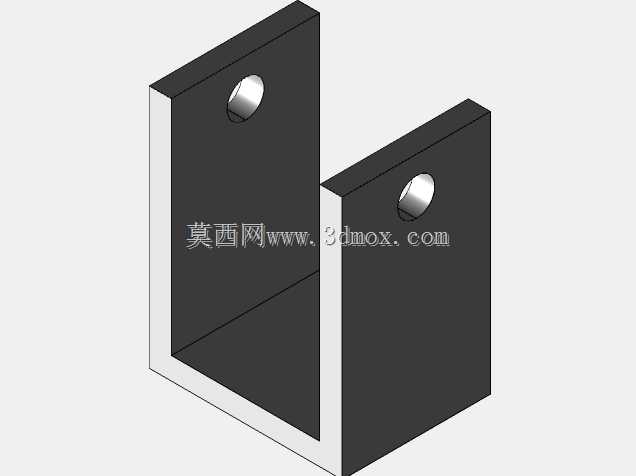

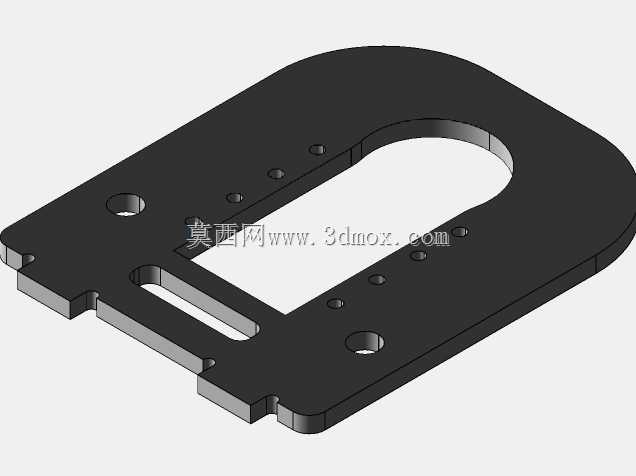

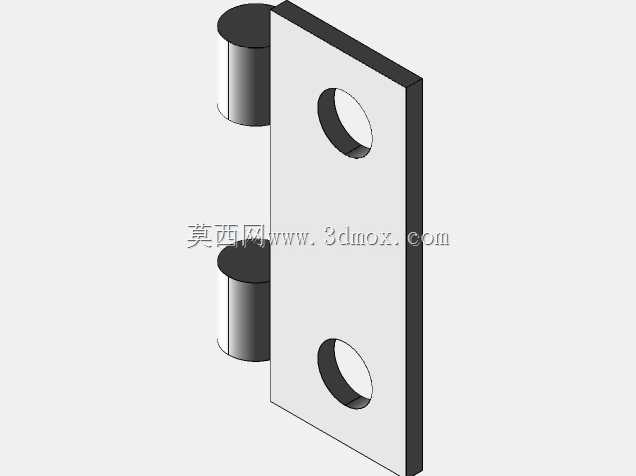

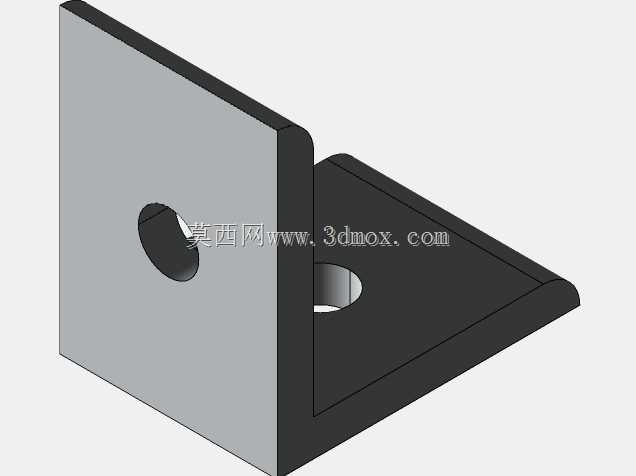

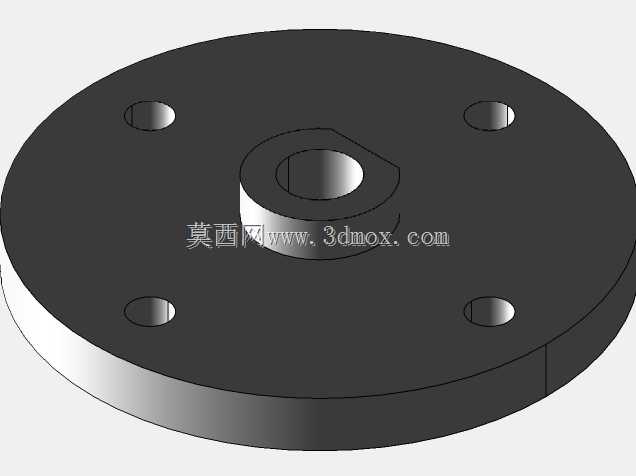

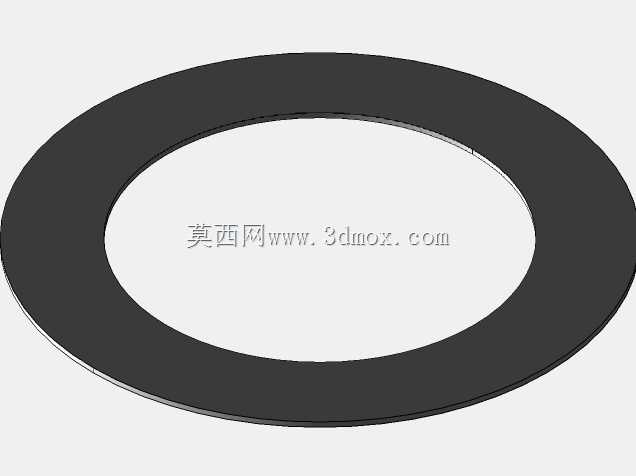

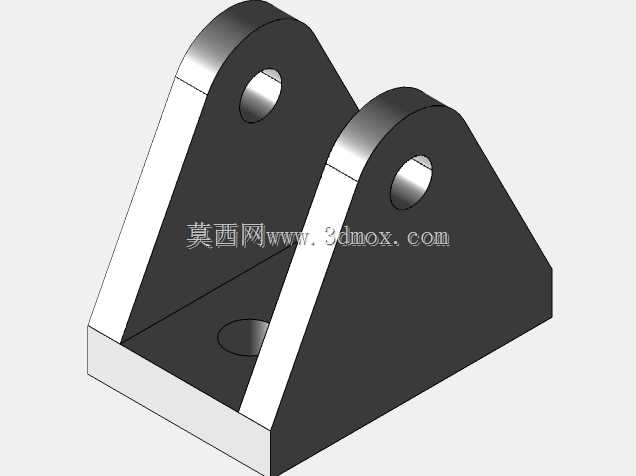

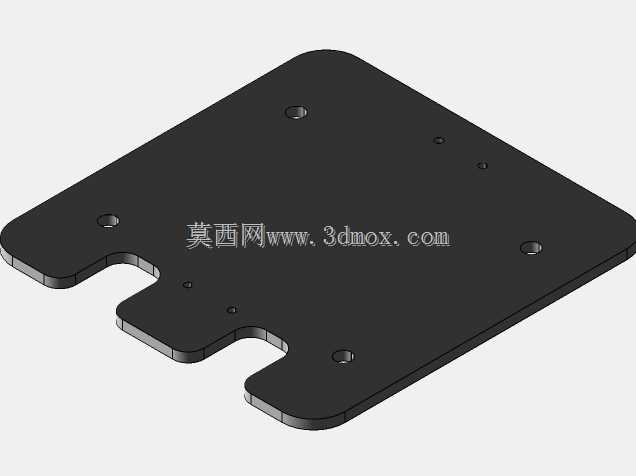

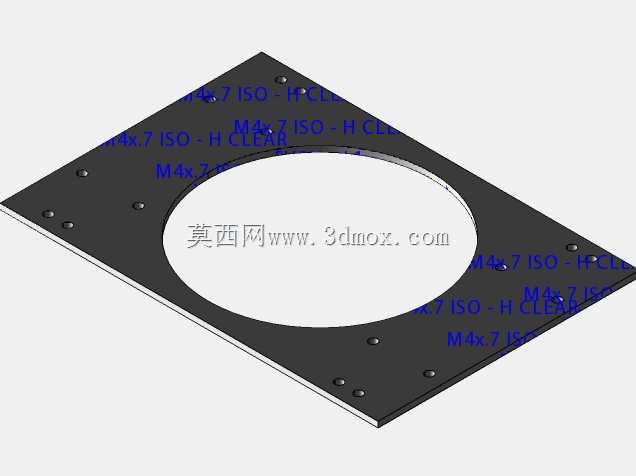

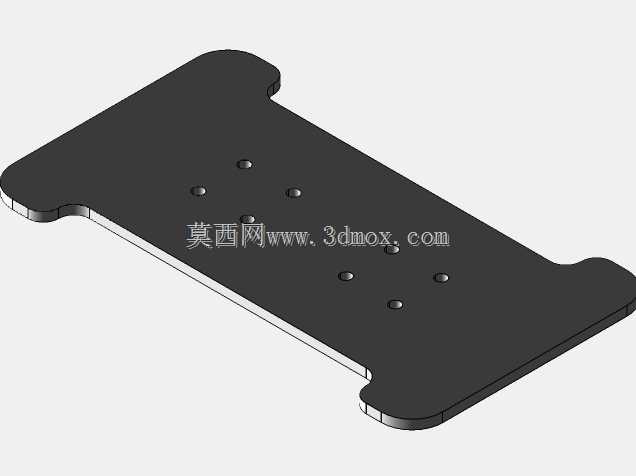

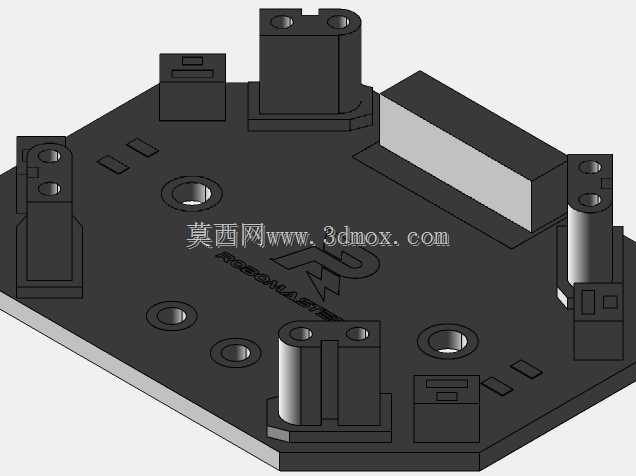

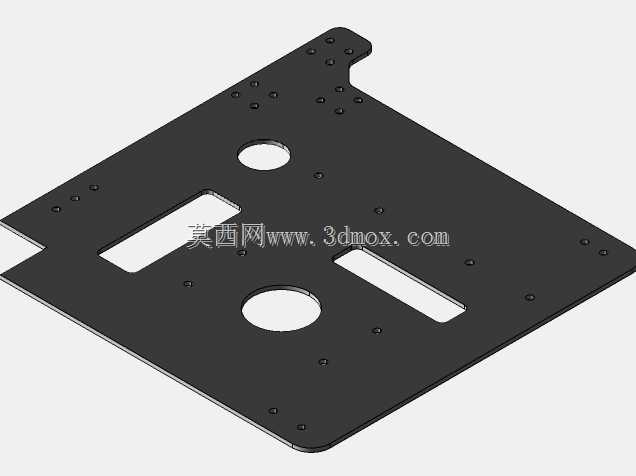

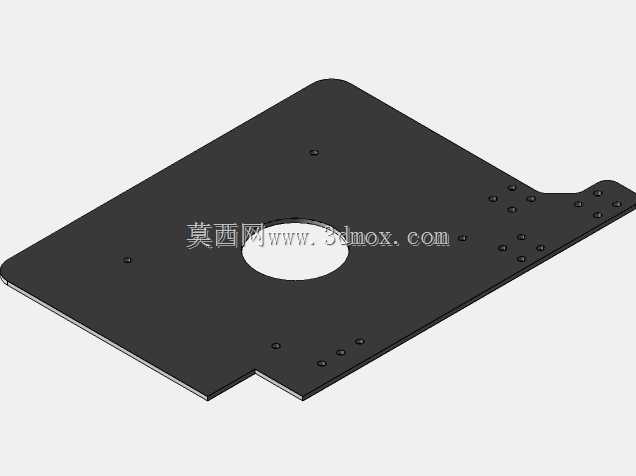

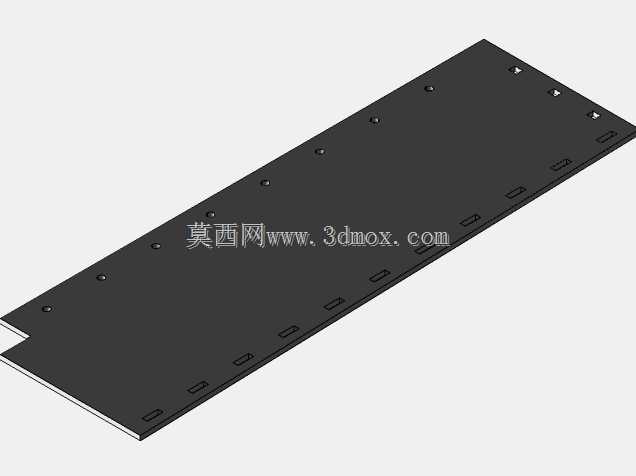

　　该结构件为RoboMaster赛事工程机器人的核心承载安装板，是整机上层功能模块的安装基准载体，主要用于固定机器人的核心功能组件，包括弹药存储模块、取弹执行机构、视觉识别组件、上层控制板卡等核心部件，在赛事对抗场景中，需要承受机构快速移动产生的冲击载荷、取弹作业时的交变作用力，同时要兼顾整机重量控制与安装精度要求。从结构设计逻辑来看，该板件采用矩形平板作为基础构型，整体做了圆角过渡处理，避免尖锐边角在装配、赛事对抗中剐蹭线路或其他结构件，也能减少应力集中导致的板件形变。板件上分布的多组安装孔位做了沉头设计，装配后螺丝端面不会突出板件平面，避免干涉上层安装的模块，同时保证安装面的平面度，让搭载的模块贴合紧密，不会出现安装翘曲的问题。

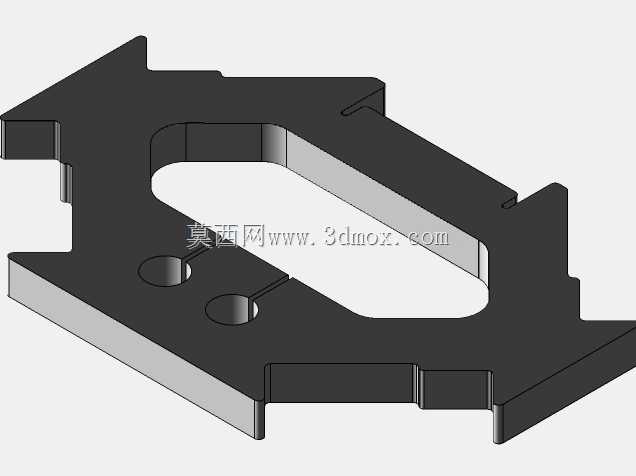

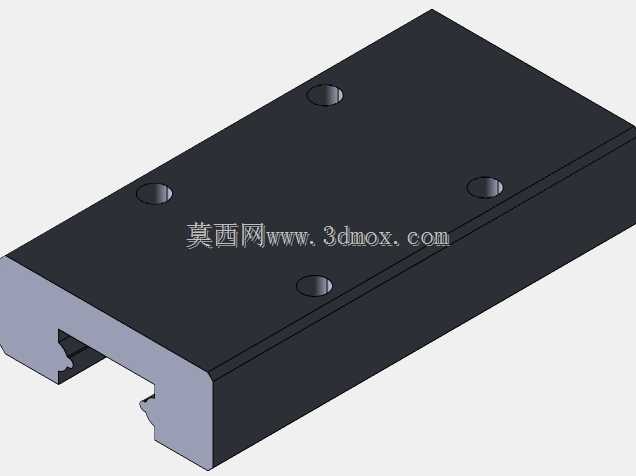

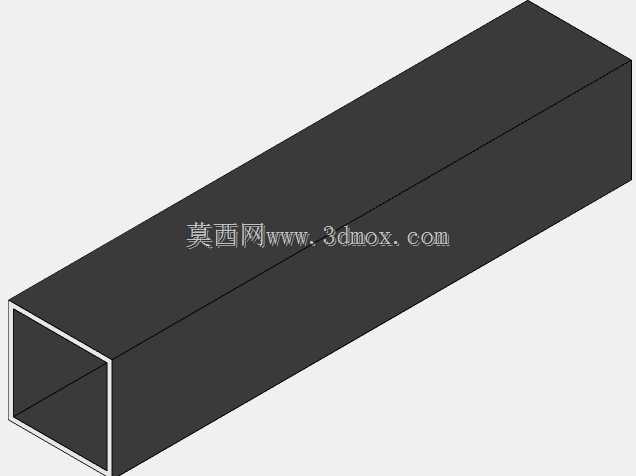

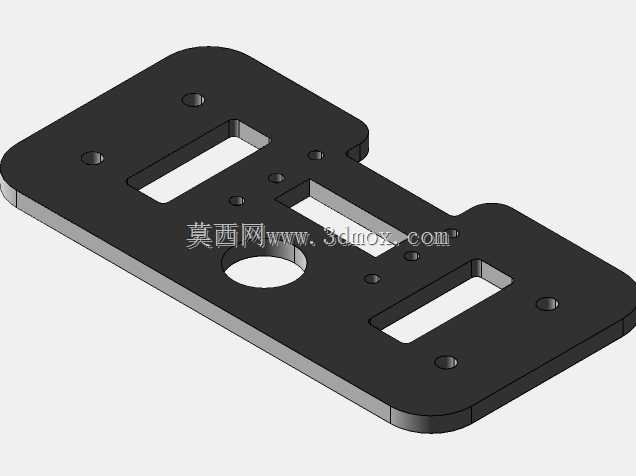

　　板件中部开设的两个异形长槽，一方面是为了减轻板件整体重量，降低机器人整机负载，提升移动灵活性，另一方面可以作为线路穿设通道，让上层模块的供电、信号线路从槽位穿过连接到底层主控与电源模块，规整整机布线，避免线路外露在机构运动路径上被拉扯损坏。板件边缘分布的多组卡槽式结构，是为了实现与机器人底层铝型材框架的快装对接，不需要额外设计转接件，直接卡入型材槽位后配合侧面锁付即可完成固定，装配效率更高，同时卡槽的定位尺寸经过公差匹配，能保证板件安装后与底层框架的平行度误差控制在合理范围内，避免上层安装的视觉传感器出现安装倾角影响识别精度。在安装边界设计上，板件的整体长宽尺寸匹配工程机器人上层舱体的内部安装空间，边缘预留了足够的安全间隙，

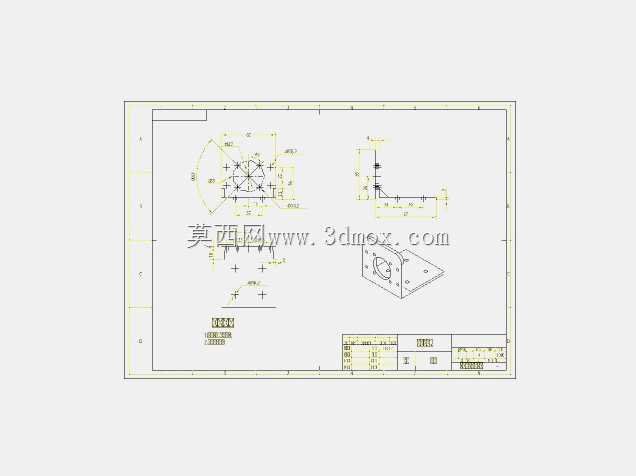

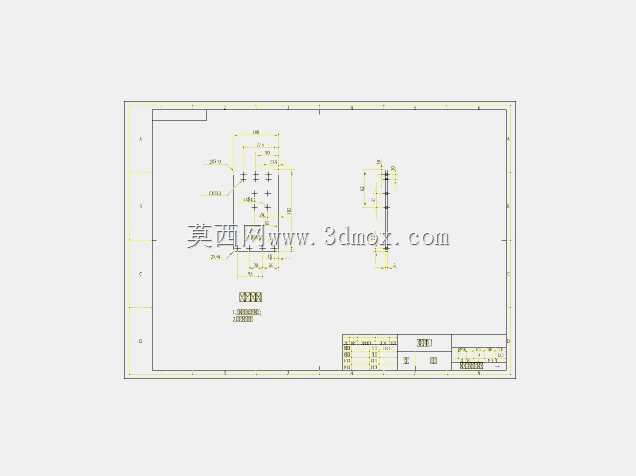

　　不会和舱体侧板、升降机构的运动路径产生干涉，板件厚度经过载荷校核，在搭载满额功能模块的情况下，中部最大形变量控制在0.2mm以内，不会因为长期受载出现弯曲变形，保证各安装模块的相对位置精度。实际赛事应用中，该安装板作为上层结构的基准件，所有搭载模块的安装孔位都做了位置度公差约束，装配时不需要额外做位置调整，直接通过孔位定位即可完成模块安装，能大幅缩短机器人的装配调试周期，在赛事备赛的快速迭代过程中，也可以根据模块调整需求，在板件的非孔位区域灵活增设安装孔，不会破坏板件整体的结构强度。板件的材质选型适配赛事加工需求，可采用铝合金板材经CNC加工成型，也可采用碳纤维板材切割加工，两种加工方式都能通过该三维模型直接导出加工图纸，

　　不需要二次建模调整，孔位、槽位的尺寸参数都经过实际装配验证，不会出现安装错位、孔位对不上的问题。从结构可靠性角度，板件上的所有安装孔都做了孔口倒角处理，避免装配时螺丝刮伤孔壁产生铝屑，掉落到电路板上造成短路风险，边缘的卡槽位置做了加厚处理，因为该位置是板件与底层框架的主要受力点，加厚设计可以提升卡槽的抗剪切强度，在机器人快速启停、碰撞对抗时不会出现卡槽断裂的问题。
