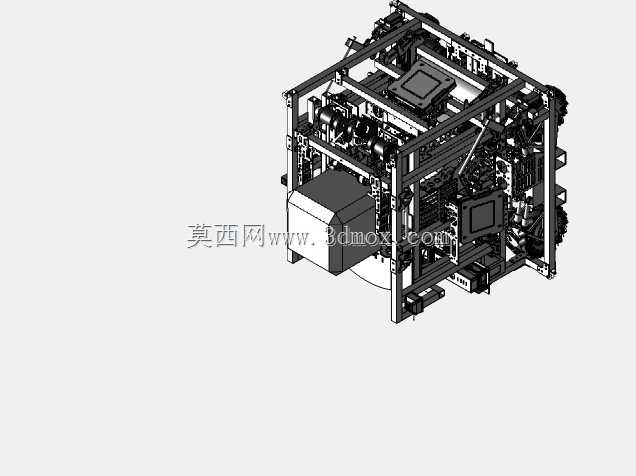

RoboMaster参赛竞技工程机器人机械结构

　　这套竞技类工程机器人的机械结构，核心服务于机器人对抗赛事的赛场作业需求，在赛事场景中需要完成场地资源取放、己方单位辅助救援、赛场障碍破除、战术点位抢占等核心任务，所有结构设计都围绕赛场高动态对抗、快节奏作业、高负载工况下的可靠性展开。从整体框架布局来看，整机采用方管铝型材搭建的笼式承载结构，这种结构的核心优势在于在有限的重量配额下，实现更高的结构刚度，同时预留出充足的内部安装空间，方便布置动力单元、执行机构、电控组件、能源模块等核心部件，框架的安装边界经过多轮迭代优化，所有外伸部件都控制在赛事规则限定的初始尺寸范围内，同时预留了作业状态下机构伸展的冗余空间，避免出现规则违规的问题。从功能模块的排布逻辑来看，整机将大重量的能源模块、

　　主驱动单元布置在框架底部区域，有效降低整机重心，在赛场急加速、急停、转向、碰撞工况下能够大幅降低侧翻风险，提升行走过程的动态稳定性；上层区域预留了作业执行机构的安装位，可根据战术需求搭载取料机械爪、升降平台、障碍清理组件等不同功能的末端执行器，框架上的安装孔位采用标准化间距设计，能够快速更换不同功能模块，适配不同赛局的战术调整需求。行走驱动模块采用独立悬挂的布局设计，每个驱动轮都配有独立的减震缓冲结构，能够适配赛场内的不平整地面、坡道、障碍凸起等复杂地形，保证行走过程中轮体始终与地面保持有效接触，避免出现打滑、动力流失的问题，驱动轮的安装位置经过受力校核，在承受侧向碰撞冲击时，能够将冲击力通过悬挂结构传导至主框架，避免驱动电机、

　　减速器等核心传动部件直接受冲击损坏。执行机构的传动设计充分考虑了赛场作业的响应速度需求，取料、升降等动作的传动路径尽可能缩短，减少传动环节的间隙累积，保证作业动作的定位精度，同时所有传动部件都做了防护设计，避免赛场内的弹丸撞击、碎屑卡入导致传动卡滞，外露的传动带、齿轮部件都加装了防护盖板，在不增加过多重量的前提下提升机构的抗损能力。整机的走线空间全部集成在框架型材的内部空腔以及专门设计的走线槽内，避免线缆外露被对方弹丸打损、或是在机构动作过程中被拉扯断裂，所有电控部件的安装位都预留了减震垫安装空间，降低行走、作业过程中的振动对电控元件的影响，减少赛场故障概率。从结构设计的细节来看，所有连接节点都采用了标准化的紧固件连接，

　　避免采用大量焊接结构，方便赛场出现结构损坏时能够快速拆解更换备件，缩短维修时间，适配赛事中场短时间维修调整的需求；框架的边角位置都做了圆角防护处理，一方面避免尖锐边角在碰撞中剐蹭损坏对方机器人或是场地设施，另一方面也能降低碰撞时的应力集中，提升框架自身的抗冲击能力。整机的重量分配经过多轮仿真校核，前后轴荷配比控制在接近1:1的区间，保证转向过程的灵活性，同时在框架上预留了配重块的安装位，可根据搭载的不同功能模块调整配重位置，进一步优化整机的动态平衡表现。这套结构的设计思路完全围绕赛事场景的实际需求展开，没有冗余的结构设计，每一处框架、每一个安装位都服务于特定的功能需求，在严格的重量、尺寸规则限制下，实现了负载能力、机动性能、防护性能、维护便捷性的平衡，对于同类竞技机器人的结构设计、非标自动化移动作业平台的框架搭建都有较强的参考价值，其笼式框架布局、重心优化思路、模块化安装设计、抗冲击防护细节，都可以平移应用到其他需要在复杂地形作业、承受动态冲击的移动机器人设计中。
