轮式加农炮竞技机器人结构设计

　　该轮式加农炮竞技机器人主要面向青少年机器人对抗赛事场景设计，核心用途是在指定竞赛场地内完成自主移动、目标瞄准、弹丸发射等对抗任务，适配RoboMaster、FRC等同类攻防类机器人竞赛的规则要求，可在平整硬质场地内完成快速机动、火力输出的战术动作。

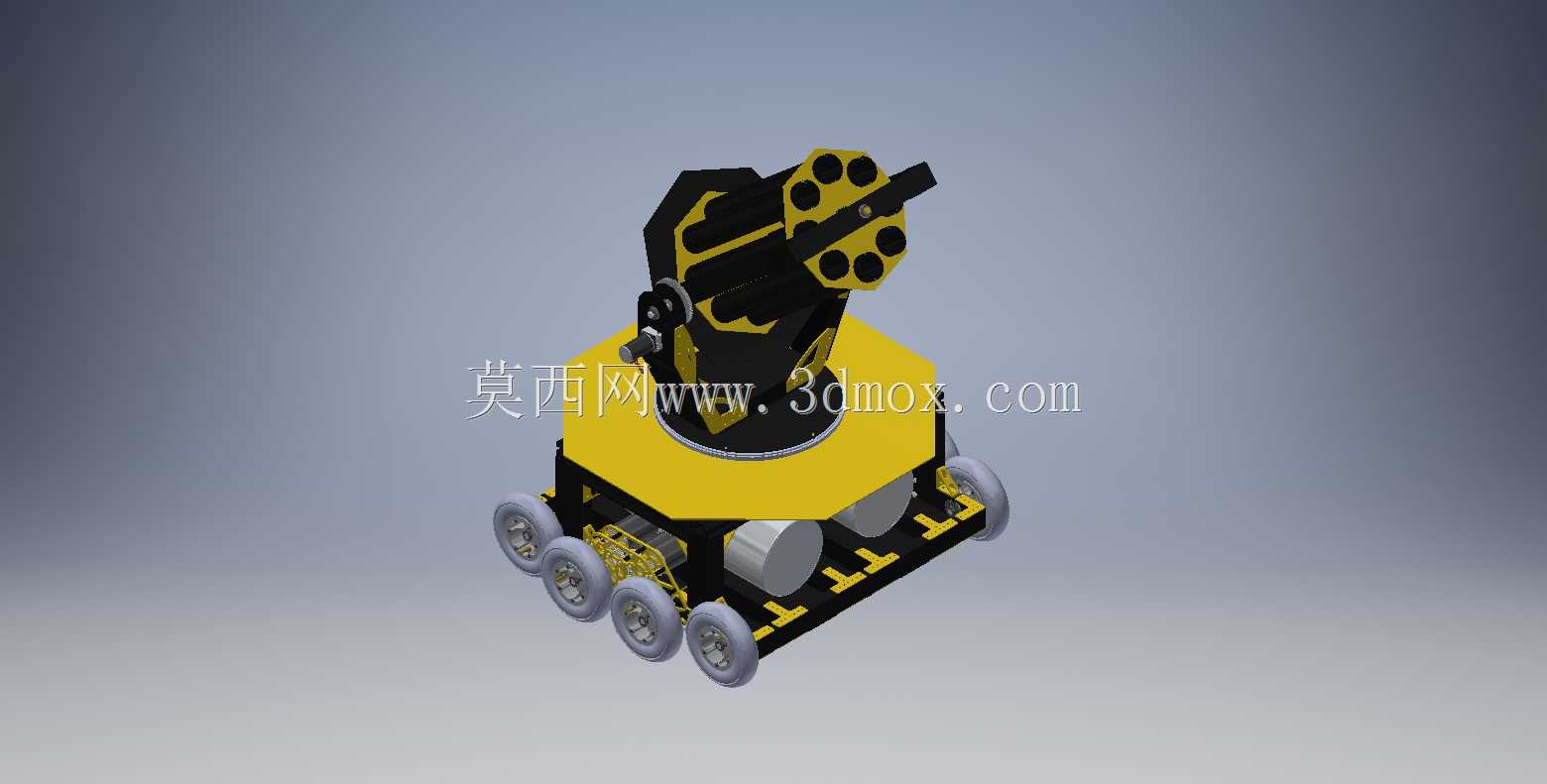

　　从功能特性来看，整机采用轮式移动布局搭配上部俯仰发射机构，底盘部分采用多组小直径负重轮对称布置，单侧设置六组轮组，配合底盘内部的动力传动组件，可实现场地内的全向移动与快速转向，轮组采用高摩擦系数的橡胶材质轮面，能够在竞赛常用的磨砂PVC场地表面提供足够附着力，避免急转、急停时出现打滑偏移。上部发射机构采用多管转轮式供弹结构，炮身可绕垂直安装座实现水平方向360度旋转，同时可绕水平转轴实现-15度到45度的俯仰角度调节，能够覆盖不同高度、不同方位的目标点位，供弹转轮采用六孔位布局，可连续完成六发弹丸的装填与击发动作，击发间隔可通过配套控制程序灵活调整，适配不同距离下的射击节奏需求。

　　设计思路上，整机采用分层模块化布局，底层为动力底盘层，集成了行走驱动电机、电池仓、主控安装位、传动齿轮组，所有动力组件均采用下沉式安装，尽可能降低整机重心高度，提升高速移动、急转时的稳定性，避免侧翻风险；中层为旋转支撑层，采用回转支承结构连接底盘与上部炮身，既保证炮身旋转的顺畅度，又能承受发射时的后坐力冲击，避免发射瞬间炮身出现偏移抖动；上层为发射功能层，集成了供弹转轮、俯仰驱动舵机、击发组件、炮管定位结构，所有组件均采用镂空减重设计，在保证结构强度的前提下尽可能降低上部负载重量，减小旋转驱动的负载压力。

　　外形尺寸与安装边界方面，整机整体轮廓控制在竞赛规则限定的尺寸范围内，底盘长宽尺寸适配常规竞赛机器人的启动区要求，高度满足发射机构最低俯角时不超出场地高度限制，轮组外沿与底盘侧边预留10mm的安全间隙，避免移动过程中轮组与场地围挡、对方机器人发生碰撞时直接损伤底盘主体结构。上部炮身处于水平零位时，炮口前端超出底盘前端的长度控制在安全范围内，避免移动过程中炮管碰撞场地障碍物导致结构变形。底盘底部距离地面的离地间隙设置为8mm，既能够顺利通过场地内的常规凸起障碍，又不会因为间隙过大导致重心过高。所有电气组件的安装位均预留了走线槽与固定孔位，电池仓设置在底盘中心位置，采用快拆式固定结构，方便赛前快速更换电池，主控板、驱动板的安装位均设置在底盘上层的防护区域内，避免被对方发射的弹丸直接击中造成电路损坏。

　　结构细节上，炮身与旋转座的连接采用双侧轴承支撑结构，俯仰转轴两端均配置深沟球轴承，减小俯仰调节时的转动阻尼，保证瞄准动作的响应速度；供弹转轮与炮管的同轴度控制在0.1mm以内，避免弹丸装填时出现卡滞问题；底盘轮组的悬挂采用刚性固定搭配橡胶减震垫的结构，既能吸收移动过程中的小幅震动，又能保证发射时底盘的稳定性，提升射击精度。所有结构件的连接均采用标准内六角螺丝固定，易损部位如炮管前端、轮组外侧均设计为可快速更换的模块化结构，竞赛过程中出现损坏时可快速拆解更换，减少维修耗时。
