格兰杰10英寸1ECP4滤渣器结构设计

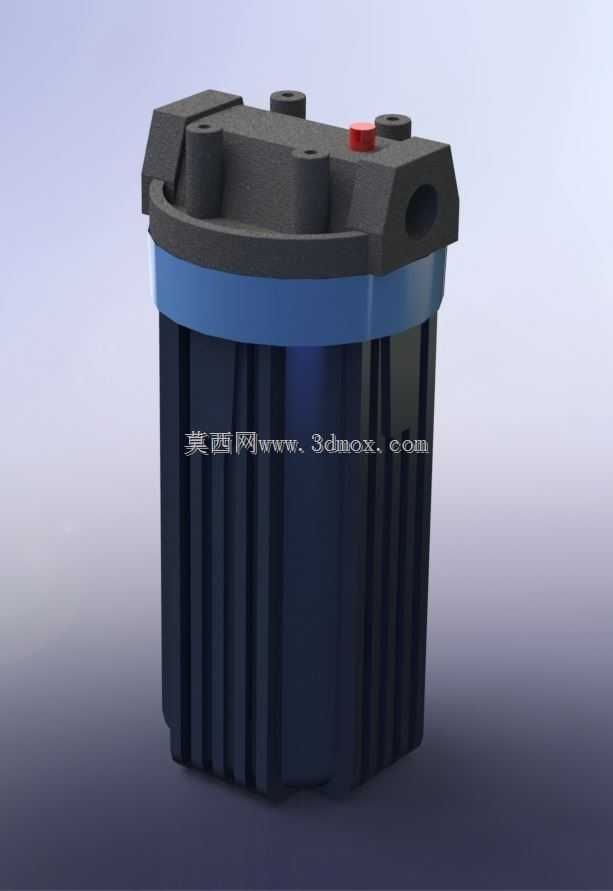

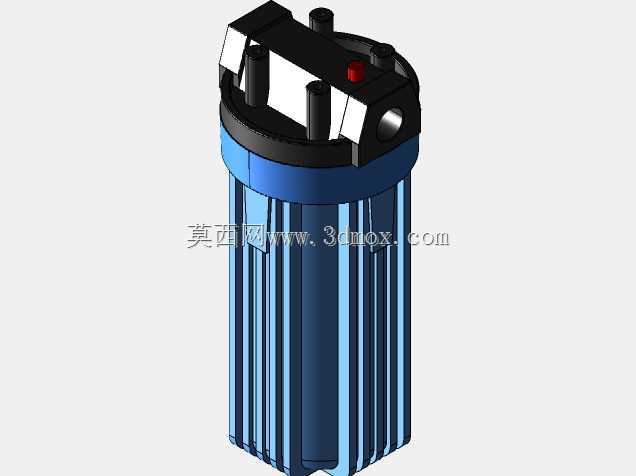

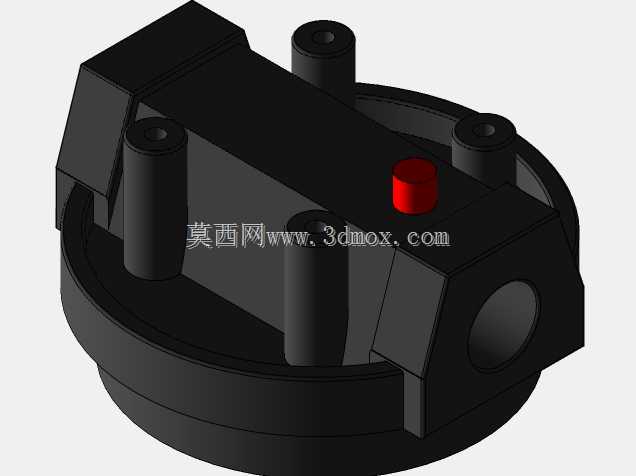

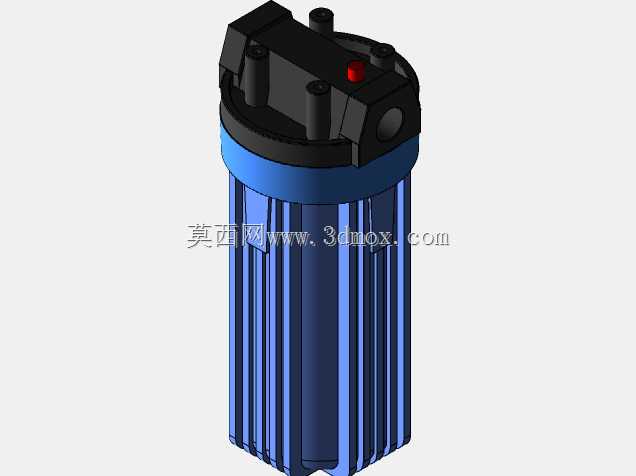

　　这款10英寸规格的滤渣器，是民用净水、小型工业循环水支路、化工小流量流体输送管路中极为常用的前置过滤部件，日常选型中常被用于入户进水端、设备冷却水进水口、小型喷淋系统前置段，用来拦截流体中的大颗粒杂质、泥沙、焊渣、悬浮物，避免后端精密元件、阀门、喷嘴被杂质卡滞或磨损。从结构设计来看，整体采用立式筒状布局，顶部集成了快装式端盖结构，端盖上预留的四个安装孔用于端盖与筒体的压紧密封，顶部红色部件为手动排气阀，在设备初次投用或者更换滤芯后，可通过该阀排出筒体内积存的空气，避免气阻影响流体通流效率；端盖侧面的内螺纹接口为流体进出通道，采用侧进侧出的流道设计，能让流体进入筒体后沿筒壁旋流，降低对滤芯的直接冲击，同时延长杂质在筒内的沉降路径，

　　提升容污能力。筒体部分外侧设计了竖向加强筋，一方面可以提升筒体的耐压能力，在0.6-1.0MPa的常规工作压力下避免筒壁鼓胀变形，另一方面加强筋形成的凹凸结构也能提升安装握持时的摩擦力，方便运维人员拆卸更换滤芯时施力。端盖与筒体之间采用蓝色密封圈进行径向密封，相比端面密封，径向密封的容错率更高，即使端盖压紧力存在小幅偏差，也能保证密封性能，降低渗漏风险。从安装边界来看，该滤渣器的整体高度适配10英寸标准滤芯的安装空间，安装时需要在筒体下方预留不小于筒体自身长度的操作空间，方便拆卸下端盖更换滤芯；侧面的接口尺寸匹配常规4分或6分民用/工业管路，无需额外定制转接头即可直接接入管路。设计过程中需要重点关注端盖与筒体的同轴度，

　　若同轴度偏差超过0.5mm，会导致密封圈压缩量不均，长期承压运行后容易出现渗漏问题；同时顶部的安装孔位需要保证位置度公差，避免螺栓锁紧时端盖受力不均产生翘曲。在实际应用场景中，这类滤渣器通常搭配PP熔喷滤芯、线绕滤芯使用，根据不同的过滤需求选择5微米到50微米不等的过滤精度，在小型净水设备中作为前置预处理单元，能有效延长后端RO膜、超滤膜的使用寿命；在机床冷却水系统中，可拦截切削液中的金属碎屑，避免冷却喷嘴堵塞影响刀具冷却效果；在小型园林喷灌系统中，可拦截水源中的砂石、杂草碎屑，防止喷头堵塞导致喷灌不均。
