适配50mm管径激光管的安装固定支座

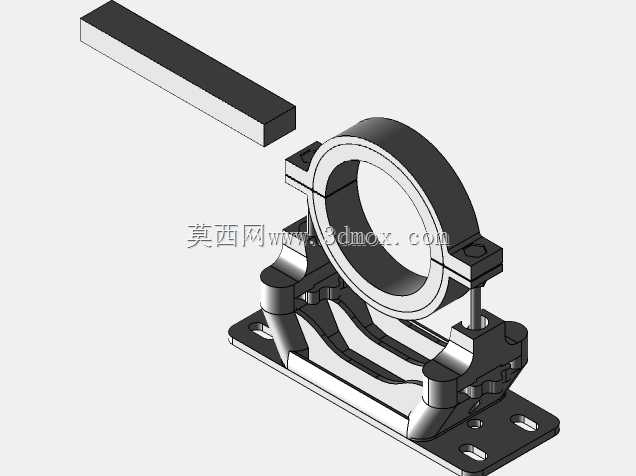

　　在创客空间、小型加工工坊的激光加工设备运维场景中，经常会遇到原有激光管损耗后更换不同规格备件的情况，不少替换件的管径与原设备预留的安装位尺寸不匹配，直接导致原有固定支架无法完成装夹，强行固定还会出现管材受力不均、同轴度偏差过大的问题，轻则影响激光出射路径的校准精度，重则在设备运行振动过程中出现管材松动、移位，甚至造成光学元件损坏。这款安装支座就是针对这类替换适配需求设计的，专门解决原机适配80mm管径激光管的安装位，换装50mm管径激光管时的固定适配问题。从结构设计来看，支座采用分体式抱箍加一体化底座的组合结构，上半部分的环形抱箍内径严格匹配50mm激光管的外径公差，抱箍两侧预留对称的锁紧安装孔，通过紧固件可以实现抱箍的开合与锁紧，

　　装拆过程不需要完全拆下紧固件，只需要拧松一侧即可将激光管卡入抱箍内，降低日常维护更换的操作难度。抱箍与下方的支撑筋、安装底座采用一体化的结构设计，支撑部分做了多道镂空的加强筋结构，在保证整体结构刚性、减少长期使用形变的前提下，尽可能降低支座本身的自重，避免给设备安装面带来额外的负载。底座部分设计为平板式安装结构，上面预留了多组对称的长圆形安装孔，这些安装孔的孔位完全匹配原80mm管径支架的安装孔距，不需要在设备的安装基板上重新打孔、攻丝，直接利用原有安装点位就可以完成固定，大幅降低改装的工作量，也避免了二次加工对设备原有结构造成的破坏。考虑到激光管工作过程中会产生一定的热量，支座的抱箍与激光管接触的面没有做全封闭设计，

　　预留了足够的散热间隙，避免热量在接触位置积聚，影响激光管的使用寿命。同时在抱箍的内侧没有做尖锐的棱边处理，所有与管材接触的位置都做了微小的倒角，避免装夹过程中刮伤激光管的外壁玻璃或金属壳体。设计过程中也充分考虑了安装的边界尺寸，整个支座的安装高度、抱箍的中心高完全与原80mm支架的中心高保持一致，更换支座之后不需要重新大幅调整激光的反射光路，只需要做微小的校准就可以让激光路径回到原有设计位置，减少设备调试的时间成本。另外针对现场安装可能出现的微小尺寸偏差，底座上的长圆孔预留了足够的调节余量，可以在安装时根据实际的光路校准需求，在水平方向做小范围的位置微调，不需要反复拆装支座。在实际使用场景中，

　　这类适配支座除了用于创客空间的老旧激光设备改装，也可以用于小型激光打标设备、激光切割设备的备件替换场景，当设备原厂支架损坏、且原厂备件采购周期较长时，可以直接利用这类适配支座完成激光管的固定，不需要对设备主体结构做大规模改动。结构设计上规避了传统支架容易出现的锁紧力不均问题，抱箍的圆弧面做了高精度的贴合处理，锁紧时可以让抱箍内壁均匀贴合在激光管的外壁上，不会出现局部应力集中压裂管材的问题，同时足够的锁紧力可以保证设备在风机运行、导轨移动产生的持续振动下，激光管不会出现移位、偏转，保证光路的长期稳定性。支座的整体结构没有多余的复杂零件，所有结构都可以通过常规的机加工或者3D打印方式制作，加工门槛低，维修替换方便，不需要特殊的定制刀具就可以完成生产，对于小批量的设备改装场景来说适配性很强。
