Sunbeam Alpine车型专用油压调节装置结构

　　这款油压调节装置主要适配老式Sunbeam Alpine车型的燃油供给系统，在原车配套调压部件停产断供的场景下，通过反向工程完成结构复刻与适配优化，解决经典老车维修保养时原厂配件缺失的实际痛点。从实际装车用途来看，该部件串接在发动机燃油供油回路中，核心作用是稳定燃油管路的输出压力，避免供油压力波动导致的喷油量失准、怠速不稳、高转速供油不足等问题，同时在油路压力超过设定阈值时实现溢流泄压，保护油路密封件与燃油泵等核心部件不受超压损坏。

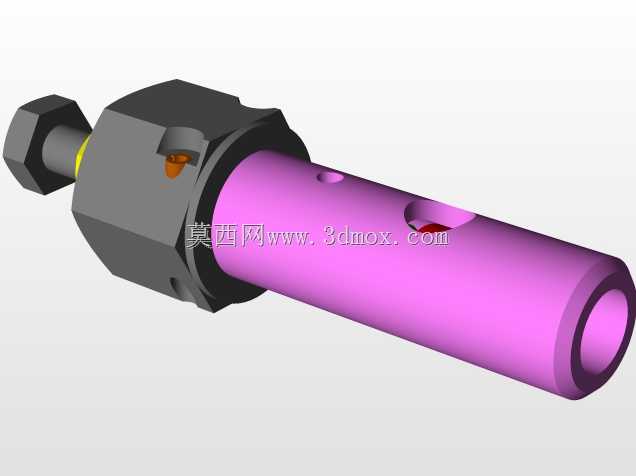

　　从功能特性上看，该调压装置采用柱塞式调压结构，主体分为阀座安装段与阀芯滑移腔两个核心部分：左端的六角结构为安装拧入段，加工有标准外螺纹，可直接拧入发动机缸体或燃油分配轨的对应安装孔位，端部的外伸杆为压力预紧调节端，通过改变端部锁紧螺母的位置可以调整内部弹簧预紧力，进而改变泄压开启的压力阈值，可根据实际车况与燃油标号做适配性微调；中部的六角阀体内部集成了弹簧腔、密封锥面与进油通道，侧面加工的径向孔为溢流回油通道，当供油压力超过弹簧预紧力时，阀芯向弹簧侧滑移，进油腔与回油孔连通，多余燃油通过回油孔流回油箱，实现压力稳定；右端的紫色圆柱段为阀芯导向腔，外圆做高精度磨削加工，与阀体内部的导向孔做间隙配合，表面加工的径向小孔为压力平衡孔，连通阀芯两端腔室，避免阀芯移动时出现困油卡滞，保证调压动作的响应灵敏度。

　　设计过程中优先保证了安装边界的完全匹配，左端螺纹规格、六角对边尺寸、阀体总长、右端导向段外径均与原厂部件保持一致，可实现原位替换，无需对原车油路做任何改装加工；内部流道做了圆角过渡处理，减少燃油流动的阻力与紊流，降低调压过程中的压力波动幅度；密封锥面采用硬密封配合结构，相比橡胶密封件更耐燃油腐蚀与长期老化，适配老式车型长期使用的维护需求。需要注意的是，该装置的压力调节范围有明确上限，调整预紧力时不可过度压缩弹簧，否则会导致油路压力过高，超出燃油压力表、机油滤清器等周边部件的承压上限，造成密封件击穿、部件损坏等故障。

　　从结构建模的角度来看，该部件的建模过程需要重点关注几个配合尺寸的精度：一是左端安装螺纹的中径公差，需保证拧入安装孔后无松动、无渗油；二是阀芯与导向腔的配合间隙，控制在0.02-0.04mm区间，既保证阀芯滑移顺畅，又不会出现燃油内泄过大导致压力不稳；三是中部回油孔的位置度，需保证阀芯达到开启行程时回油孔可完全打开，满足大转速下的回油流量需求；四是端部调节杆与锁紧螺母的配合长度，预留足够的调节行程以适配不同弹簧刚度的替换需求。整个部件的结构没有复杂的异形曲面，全部由回转体、六角柱、径向孔等常规机械特征构成，建模时可通过旋转、拉伸切除、螺纹扫描等常规特征完成，重点在于各配合尺寸的公差设定与装配关系的匹配，保证加工后的实物可直接装车使用。
