庞蒂亚克火鸟车用暖通空调通风口结构

　　在乘用车辆座舱内饰的功能部件设计中，暖通空调通风口是直接关联驾乘人员体感舒适度的核心交互部件，这类部件的设计需要同时兼顾气流导向调节性能、安装适配性、操作手感与内饰整体风格匹配度，本次涉及的通风口结构，是针对特定车型仪表板安装位开发的替换与功能升级部件，主要用于替代原车老化损坏的通风口组件，解决原车部件因长期使用出现的叶片卡滞、调节失效、结构破损等常见问题。

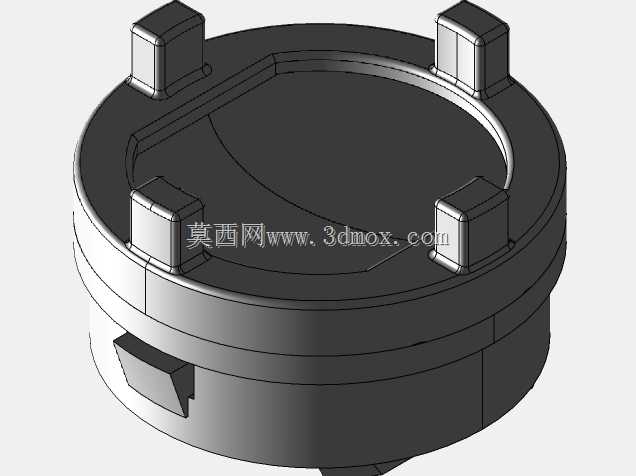

　　从实际装车应用场景来看，这类圆形嵌入式通风口安装于车辆仪表板的预留安装位，整体外轮廓为带定位凸台的圆形结构，周向均匀分布的四个方形凸台是核心安装定位结构，与仪表板内侧的安装卡槽直接配合，无需额外设计复杂的固定支架即可实现径向与轴向的限位，安装时仅需将通风口对准卡槽压入即可完成装配，拆卸时也可通过专用工具从内侧顶出定位凸台完成更换，适配售后维修场景下的快速拆装需求，不需要对仪表板进行破坏性改造。

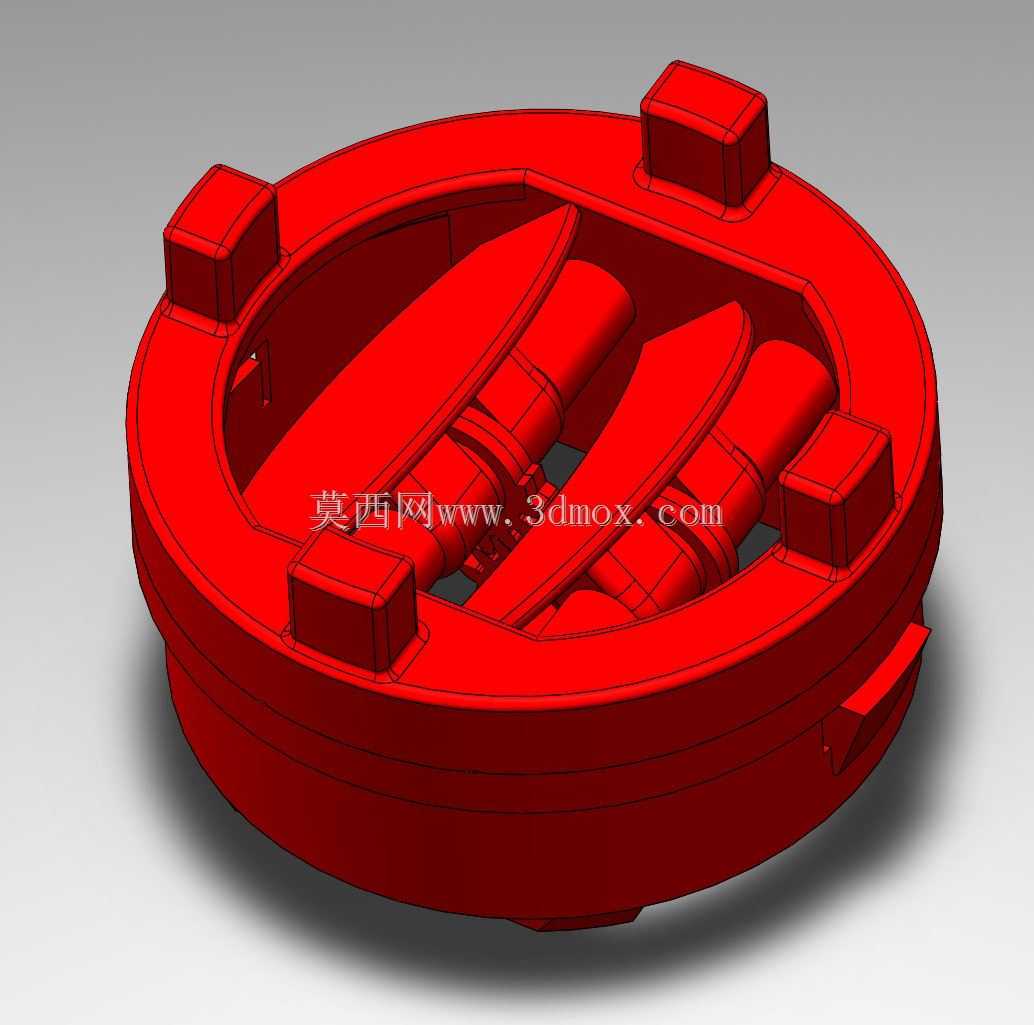

　　功能层面，该通风口内部设置多组弧形导流叶片，通过叶片的角度转动实现气流的导通、关闭与导向调节，叶片之间的配合间隙经过反复验证，既可以保证叶片转动过程中无卡滞干涉，又能在完全关闭状态下实现足够的密封性能，避免非预期的气流漏入座舱。设计过程中针对两种不同的仪表板安装深度提供了适配版本，两个版本的内部导流叶片、调节机构核心尺寸保持一致，仅外壳的轴向安装长度存在差异，可覆盖同车型不同配置版本的仪表板安装边界，减少了重复开模的成本，也降低了售后配件的备货品类压力。

　　结构设计上，调节机构的转动配合部位采用了紧配公差设计，转动杆与轮齿的配合间隙控制在合理范围内，既保证调节操作时的阻尼手感均匀，不会出现叶片松动自行移位的问题，又不会因配合过紧导致操作力过大、长期使用出现磨损卡滞。考虑到3D打印制作的适配性，设计时将打印过程中需要用到的工艺支撑棒从模型中做了移除处理，避免使用者打印后需要额外清理大量支撑结构，同时针对不同类型的3D打印设备做了结构优化，在老款熔融沉积成型设备上打印时，不需要额外添加过多支撑即可完成主体结构成型，仅需对叶片边缘的少量支撑做简单后处理即可使用。

　　安装边界方面，该通风口的圆形主体外径与原车安装孔位完全匹配，周向定位凸台的尺寸、位置与原车卡槽一一对应，装配后通风口的外端面与仪表板表面齐平，不会出现突出或凹陷的情况，与周边内饰的匹配间隙均匀。使用过程中，使用者可根据自身需求对通风口的外表面做后处理，比如喷涂与内饰同色的涂层、添加个性化标识等，不会影响内部调节机构的正常动作。该部件的转动副部位需要搭配标准直径的D型金属轴作为转动连接件，轴件可通过常规五金渠道采购，裁切至对应长度后压入装配即可，不需要定制特殊规格的连接件，进一步降低了制作与更换的成本。

　　从气流组织的角度来看，内部弧形叶片的型线经过优化，气流通过通风口时不会产生明显的紊流与风噪，在空调系统最大风量工况下，可将气流导向座舱内不同区域，满足驾乘人员不同的送风需求，完全关闭状态下可阻断通风道与座舱的气流连通，配合空调系统的内外循环切换，实现座舱内温度的快速调节。
