大众双缸改装发动机摇臂轴支撑支座

　　在老式风冷大众车型的动力改装场景里，不少玩家会尝试将原厂四缸动力单元缩减为双缸结构，以此获得更轻量化的动力总成，适配轻量化定制车型的搭建需求，但这类改装往往会遇到原厂配气机构支撑不足的问题。原厂四缸机型的缸盖结构中，每侧摇臂轴设计有两个支撑点位，两点约束可以完全限制摇臂轴的径向窜动与周向转动，保证配气机构在高转速运转下的稳定性；当拆除两个气缸后，原有的其中一个支撑点位随缸段被移除，剩余的单支撑结构仅能限制摇臂轴的径向位移，无法约束其周向旋转趋势，不少改装者最初尝试在缸盖对应位置钻装滚销来锁止摇臂轴，但滚销与轴体的接触面积过小，在配气机构反复的冲击载荷下，很容易出现滚销剪切断裂、轴体松旷转动的问题，直接导致配气相位失准，严重时还会出现气门碰撞活塞的致命故障。

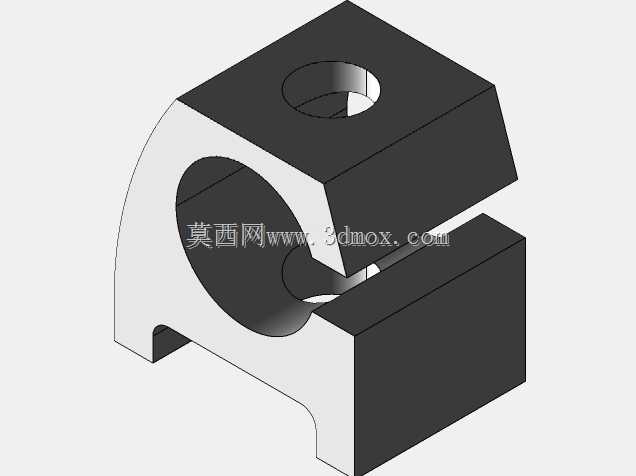

　　这款支座正是为解决这一改装痛点设计的专用支撑零件，每台改装后的双缸发动机需要在缸盖两侧各安装一件该支座，补全摇臂轴被移除的支撑点位，恢复摇臂轴的两点支撑约束。从结构设计来看，支座主体采用方块式基体结构，上部开设与摇臂轴轴径匹配的贯通圆孔，作为摇臂轴的支撑承载面，孔的内径公差按照基孔制间隙配合设计，既可以保证摇臂轴转动时的润滑间隙，又能将轴的径向跳动量控制在配气机构允许的0.05mm范围内；支座下部设计有开口式卡装结构，开口宽度与缸盖对应的安装凸台尺寸匹配，安装时可以直接卡接在缸盖原有的小支撑面两侧，不需要对缸盖进行额外的焊接、大尺寸铣削加工，最大程度保留原厂缸盖的结构强度。

　　支座底部设计有两个对称的小凸耳结构，凸耳上预留有标准紧固件的安装过孔，安装时凸耳的内侧贴合面与缸盖侧面的加工基准面完全贴合，通过紧固件锁紧后，凸耳结构可以承受摇臂轴传递的周向扭矩，完全限制支座自身的转动趋势，避免支座在交变载荷下出现移位。在安装边界上，支座的整体高度控制在不超出缸盖上平面12mm的范围内，不会与气门室盖的安装空间产生干涉，侧面的突出量也控制在原厂摇臂轴支撑的轮廓范围内，不会与周边的进气管路、火花塞安装工具产生空间冲突；支座上部的圆孔中心与原厂保留的摇臂轴支撑孔中心同轴度公差设计为0.02mm，安装后可以保证摇臂轴的直线度，避免摇臂在轴上运动时出现卡滞、偏磨的问题。

　　从功能特性来看，该支座的承载截面经过加厚处理，对应摇臂轴载荷的作用位置做了局部加强筋设计，可以承受配气机构运转时摇臂反复开闭带来的交变冲击载荷，材料选用与原厂缸盖热膨胀系数接近的铸铝合金材质，在发动机工作温度区间内，不会因为热膨胀量差异导致支撑孔变形、抱轴的问题。支座的开口夹持面设计有0.1mm的预紧压缩量，当紧固件锁紧后，开口处会产生微小的弹性变形，对缸盖凸台产生一定的抱紧力，配合紧固件的锁紧力，可以形成双重防松效果，即使发动机长期在高转速工况下运转，支座也不会出现松动移位的情况。

　　在实际改装应用中，该支座不需要复杂的适配加工，只需要将缸盖安装位置的残留密封胶、毛刺清理干净，将支座卡装到位后按照规定扭矩拧紧紧固件即可，安装完成后可以直接沿用原厂的摇臂、气门间隙调整垫片等零件，不需要额外更换配气机构组件。不少改装案例验证，加装该支座后，双缸改装发动机的摇臂轴工作稳定性恢复到原厂四缸机型的水平，在持续高转速运转测试中，没有出现摇臂轴转动、支座松动的问题，配气相位的稳定性完全满足日常行驶甚至赛道驾驶的需求，解决了双缸改装过程中配气机构支撑不足的核心痛点，为这类轻量化动力改装提供了可靠的零件支撑。
