膜片弹簧式汽车离合器结构设计

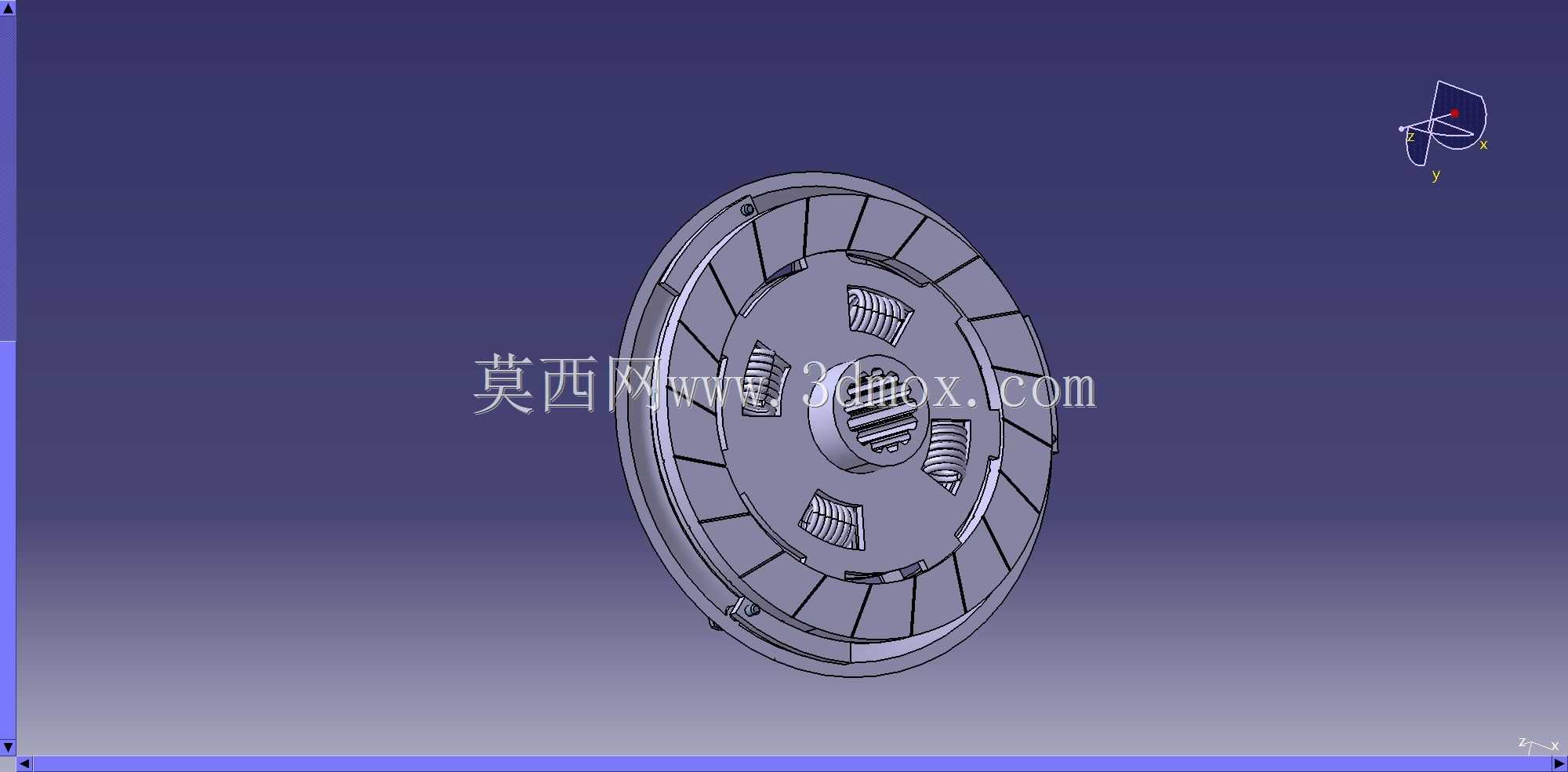

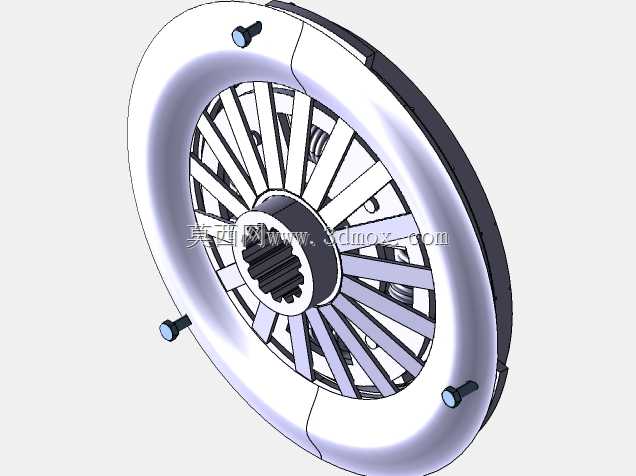

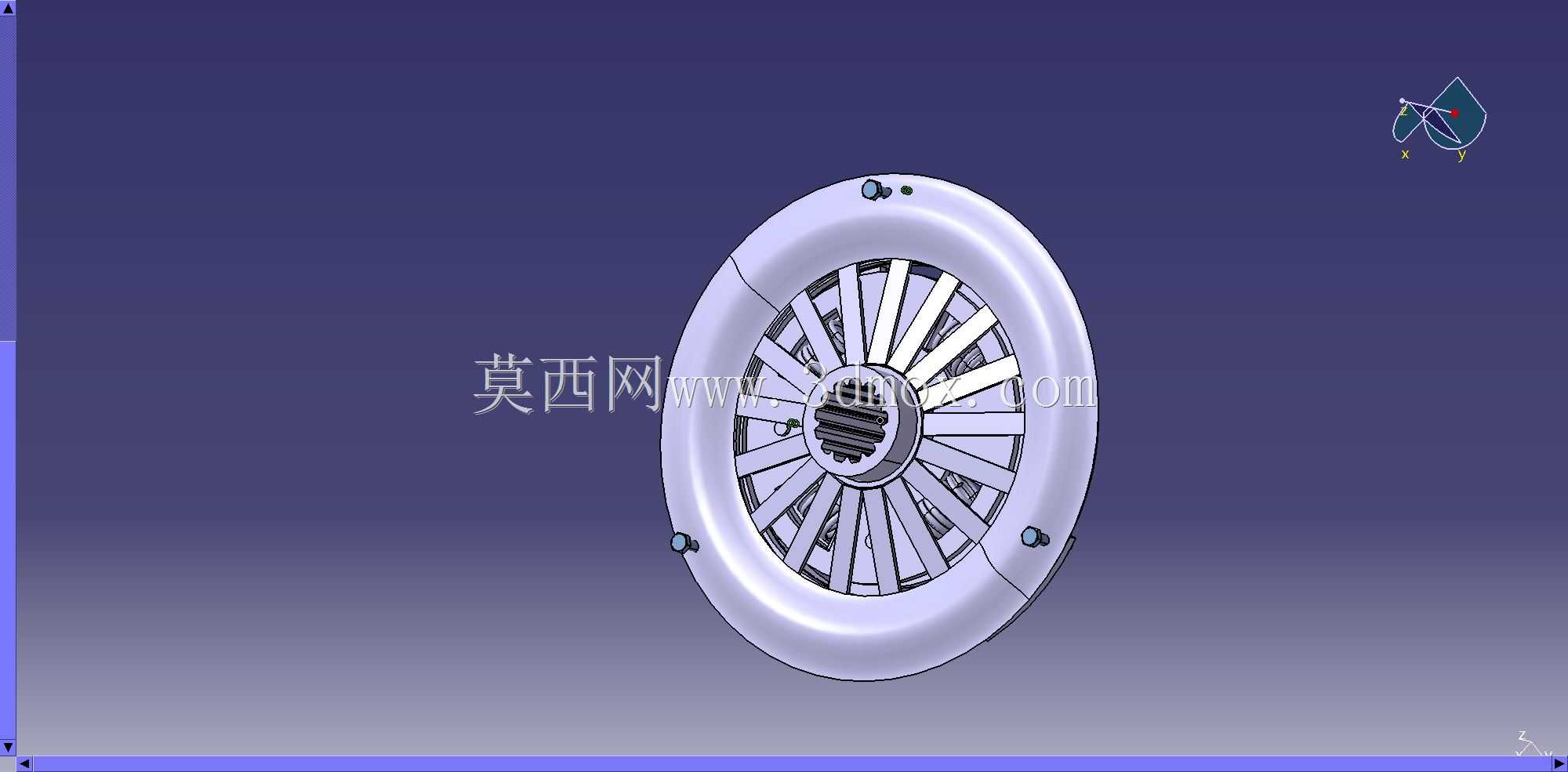

　　在手动挡乘用车辆的传动系统布局中，离合器是衔接发动机飞轮输出端与变速箱输入轴的核心动力切换部件，日常行驶工况下需要频繁完成动力接合与切断动作，既要保证起步阶段动力的平顺传递，避免传动系受到冲击载荷，也要在换挡过程中暂时切断动力传输，让变速箱齿轮副顺利完成啮合切换，减少齿端打齿磨损，同时在传动系承受过大冲击载荷时，通过摩擦副的打滑实现过载保护，避免核心传动零件出现断裂失效。这套膜片弹簧式离合器的三维结构设计，完全围绕乘用车辆前置前驱动力布局的安装边界展开，整体压盘总成采用环形对称结构，外径尺寸适配主流1.6L-2.0L排量自然吸气发动机的飞轮安装孔位，轴向总厚度控制在变速箱输入轴前端的安装空间范围内，不需要对原有飞轮壳、分离拨叉的安装位置做任何改动，可直接适配同平台多款车型的传动系统匹配需求。从结构功能拆分来看，最外侧的环形压盘采用灰铸铁材质加工，工作面经过平面磨削处理，平面度公差控制在0.02mm以内，保证和从动盘摩擦片的充分接触，避免局部压力过大导致摩擦片偏磨烧蚀。沿压盘周向均匀分布的膜片弹簧是整个离合器的核心压紧元件，采用弹簧钢冲压成型后做热处理强化，分离指端经过高频淬火处理提升耐磨性能，相比传统的螺旋弹簧压紧结构，膜片弹簧本身兼具压紧弹簧和分离杠杆的双重作用，不需要额外设置多组分离杠杆结构，大幅减少了总成的零件数量，同时膜片弹簧的非线性弹力特性，能够在摩擦片出现正常磨损后，依然保持相对稳定的压紧力，

　　不会因为摩擦片厚度减薄导致压紧力大幅下降出现打滑问题，也能在分离过程中降低踏板所需的操纵力，提升驾驶操作的轻便性。压盘与离合器盖之间通过周向布置的传动钢片连接，传动钢片采用弹簧钢薄板冲压成型，一端通过铆钉固定在离合器盖上，另一端与压盘上的凸台结构连接，既能够在动力接合时传递发动机输出的扭矩，带动压盘随飞轮同步旋转，也能够允许压盘在分离、接合过程中沿轴向做小范围的平行移动，保证压盘工作面始终与飞轮端面保持平行，避免接合过程中出现压盘偏斜导致的起步抖动问题。设计过程中针对膜片弹簧的受力特性做了多轮参数校核，通过调整膜片弹簧的锥角、分离指长度、槽口宽度参数，平衡压紧力与分离行程的匹配关系：当离合器处于接合状态时，膜片弹簧处于预压缩状态，

　　对压盘施加足够的轴向压紧力，将从动盘摩擦片紧紧压在飞轮与压盘之间，依靠摩擦面之间的静摩擦力传递发动机输出的扭矩；当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧的分离指端向前移动，膜片弹簧以支撑圈为支点发生弹性变形，外端向远离飞轮的方向翘起，带动压盘向后移动，解除对从动盘的压紧力，此时飞轮与压盘的旋转运动不会传递到变速箱输入轴，动力传输完全切断，即可完成换挡或者起步的操作准备。针对实际使用中容易出现的散热问题，压盘表面设计了多道径向通风槽，在离合器随飞轮高速旋转时，能够带动周边空气形成径向流动的气流，带走摩擦副长时间滑磨产生的热量，避免摩擦片因为温度过高出现摩擦系数下降、烧片开裂的问题；膜片弹簧分离指的端部做了圆角过渡处理，

　　减少分离轴承工作时的接触应力，降低分离轴承的磨损速率，同时在离合器盖的对应位置设置了定位缺口，安装时可以直接与飞轮上的定位凸块对齐，保证安装相位的准确性，避免动平衡偏差导致高速旋转时出现抖动异响。整套结构没有冗余的设计元素，所有几何特征都服务于实际功能需求，各零件之间的装配间隙经过反复校核，既保证分离过程中压盘有足够的行程彻底解除压紧力，不会出现分离不彻底导致的换挡打齿问题，也避免了间隙过大导致的踏板自由行程过长、操纵响应滞后的问题，完全符合量产乘用车辆离合器的实际使用要求，可作为传动系统结构设计、教学演示、同类型产品改型设计的三维参考模型，帮助结构设计人员快速理解膜片弹簧离合器的工作原理与装配关系，减少前期方案设计阶段的重复建模工作量。
