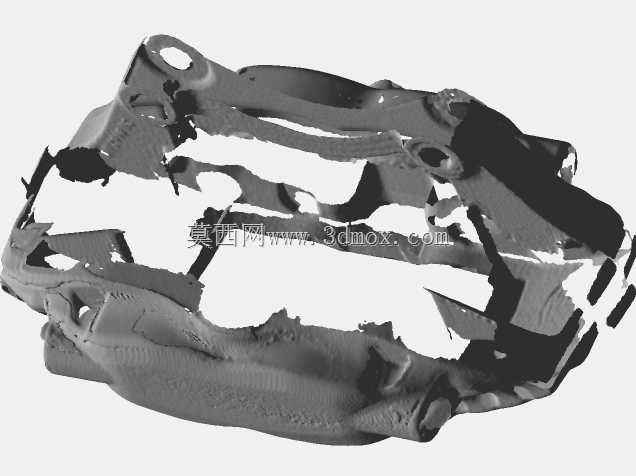

克莱斯勒道奇SRT后制动卡钳Brembo BJ-42三维扫描件

　　在性能车制动系统的逆向开发、改装适配以及维修替换工作中，高精度的三维扫描数据是结构设计环节的核心参考依据，本次扫描的Brembo BJ-42后制动卡钳，是克莱斯勒集团旗下道奇SRT系列性能车型的原厂配套后制动部件，这类大尺寸多活塞制动卡钳的三维数据，对于汽车改装厂商、制动系统研发人员以及三维建模从业者而言，具备极高的工程参考价值。从实际装车场景来看，该卡钳应用于大马力后驱性能车的后轮制动回路，需要承担车辆高速行驶过程中高频次、大负荷的制动减速需求，其本体采用高强度铝合金铸造工艺成型，在保证结构刚性足以承受制动时数千牛米制动力矩的同时，尽可能降低簧下质量，提升悬架系统的动态响应表现。从结构设计思路上，该卡钳采用对向活塞布局，

　　扫描数据完整还原了卡钳本体的活塞安装腔、制动片导向槽、刹车盘避让空腔、转向节安装定位面以及油管接口的全部空间特征，所有尺寸单位为毫米，可直接用于制动系统的装配干涉校核工作。在实际工程应用中，这份扫描数据可用于多个场景：其一，改装卡钳的转接座设计，工程师可直接提取卡钳的安装孔位坐标、与刹车盘的相对位置参数，快速设计适配不同车型羊角的转接桥码，省去人工测绘的繁琐步骤与测量误差；其二，卡钳本体的轻量化优化设计，基于扫描得到的实体网格，可通过拓扑优化手段在非受力区域做减重处理，同时验证优化后的结构是否满足制动工况下的强度要求；其三，维修替换件的开发，针对卡钳上易损的导向销、防尘套、活塞密封件等附件，可直接从扫描数据中提取配合尺寸，

　　开发精度匹配的替换配件。从安装边界维度来看，扫描数据完整保留了卡钳的外轮廓包络尺寸，设计人员可直接将数据导入整车装配环境，校核卡钳与轮毂内侧、悬架摆臂、防尘挡板等周边部件的安全间隙，避免改装或装车过程中出现运动干涉问题。不同于正向设计的参数化模型，三维扫描得到的点云重构模型完整还原了量产铸件的实际成型特征，包括铸造拔模斜度、加工面的实际公差带、安装面的平面度特征，这些细节是正向设计理想化模型无法体现的，对于需要做实物适配、工装夹具设计的工程师来说，这类扫描数据的参考价值远高于通用参数化模型。在制动系统匹配工作中，工程师还可借助该扫描数据，计算卡钳的制动活塞总面积，结合刹车盘有效摩擦半径、制动主缸缸径、助力器助力比等参数，核算整车制动力分配曲线，验证后轮制动力占比是否满足车辆制动稳定性的设计要求，尤其是针对大马力性能车的动力升级场景，制动系统的匹配计算直接关系到车辆行驶安全性，高精度的卡钳三维数据是整个计算环节的基础输入条件。
