实验室蒸馏装置用三英寸支撑环夹结构

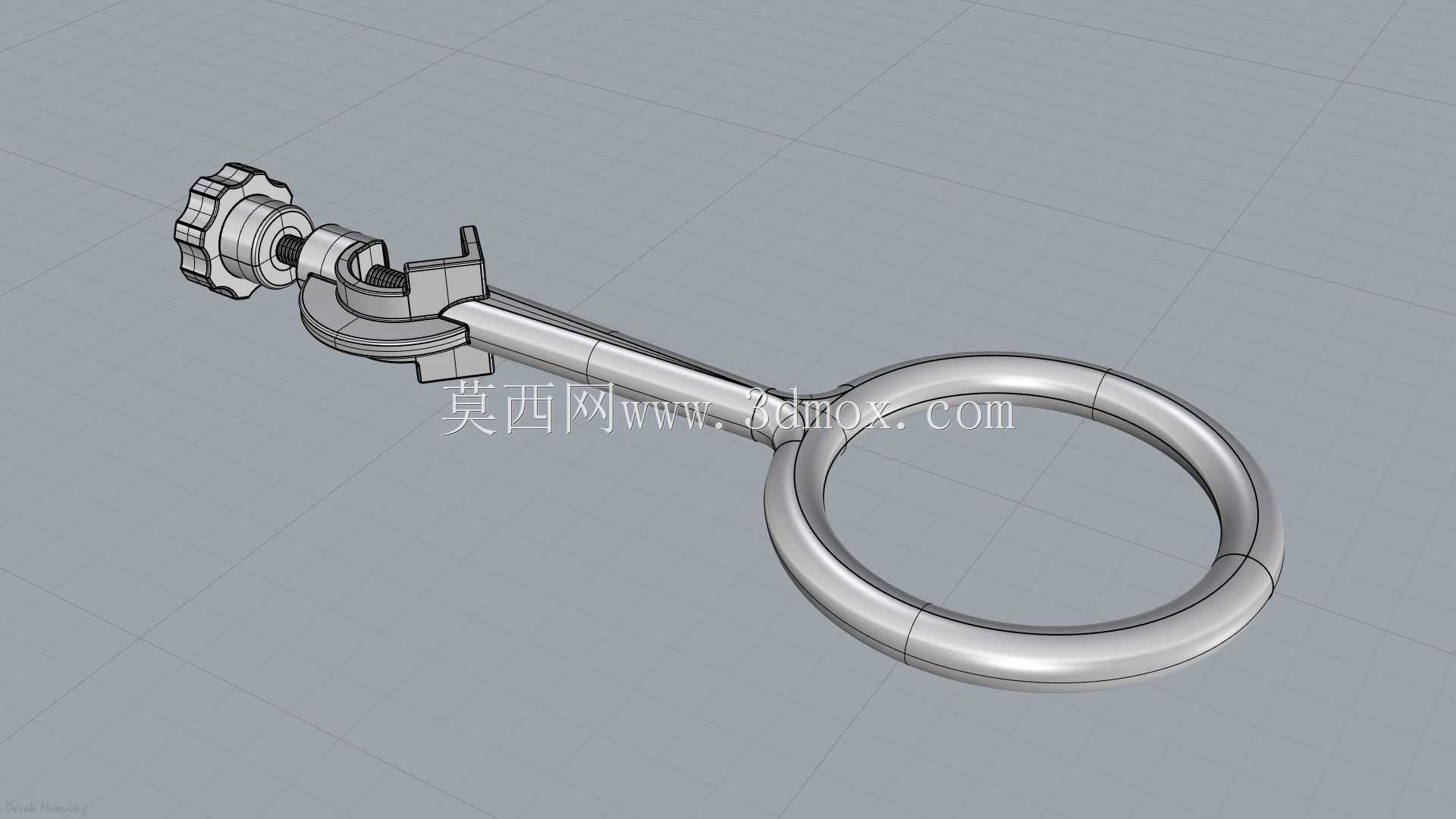

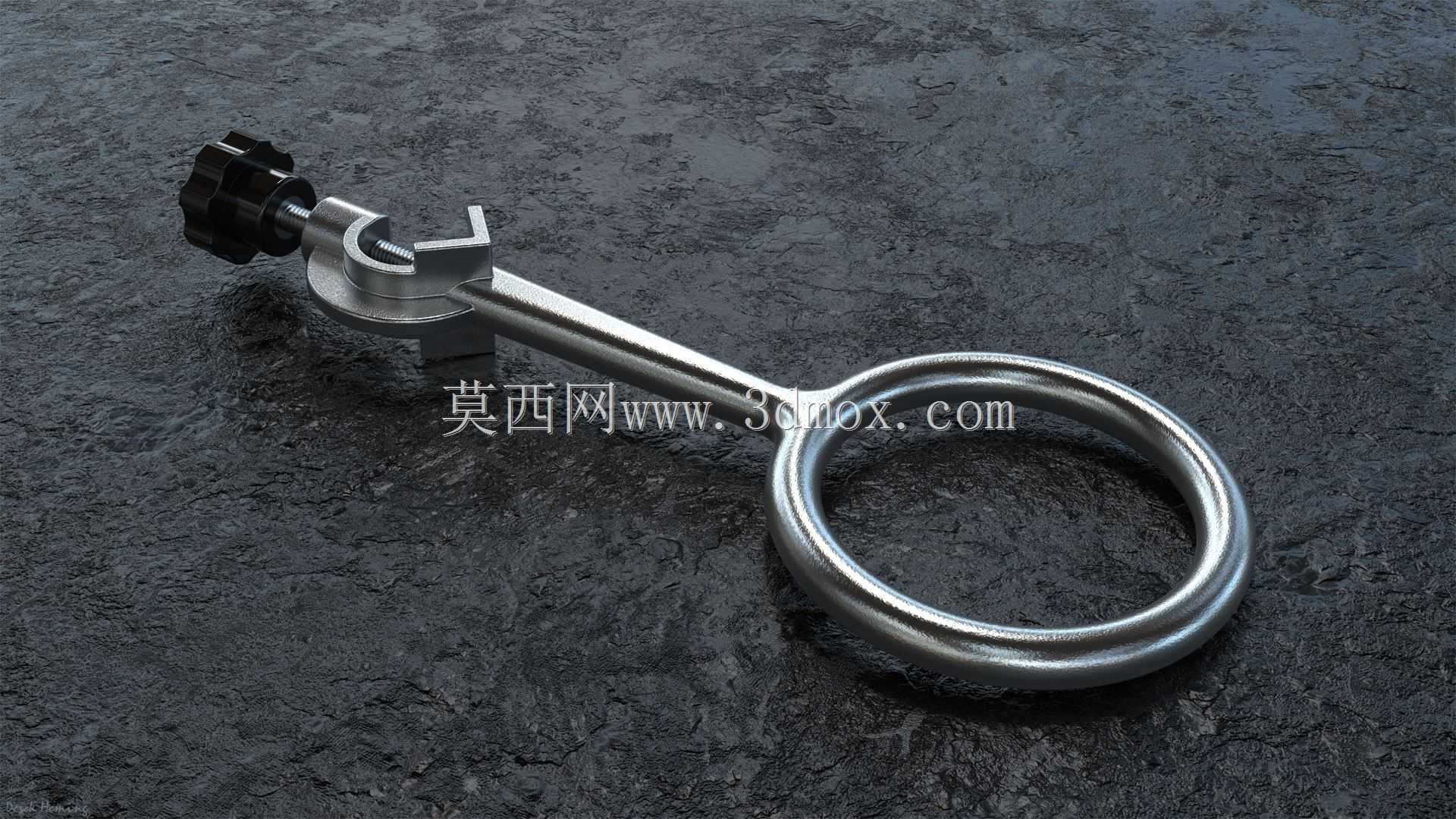

　　在化学实验室、小试中试装置的蒸馏、干馏类实验台架搭建中，支撑环夹是台架上承担容器承托功能的核心连接件，这款三英寸规格的支撑环夹，适配常规实验支架的立杆安装，主要用于承托三英寸口径的烧瓶、蒸馏瓶、接收容器等玻璃或金属实验器具，避免容器悬空放置带来的倾覆、管路拉扯断裂风险。从结构设计来看，这款环夹采用卡钳式锁紧结构，夹座部分开设与标准实验立杆匹配的通孔，侧面搭配滚花调节旋钮，旋钮的防滑齿纹设计可保证徒手操作时无需额外工具就能完成锁紧与位置调节，安装时可根据实验容器的高度、管路走向，沿立杆上下滑动调整固定位置，也可绕立杆旋转调整环体的水平朝向，适配不同的实验装置布局需求。环体部分采用整根圆钢弯制焊接成型，

　　三英寸的内径尺寸刚好匹配对应口径的容器底部承托需求，环体表面做圆滑过渡处理，没有尖锐棱角，避免刮蹭实验容器外壁，尤其是玻璃器具的接触场景下，圆滑的环面可减少应力集中导致的玻璃碎裂风险。连接夹座与环体的支撑杆采用等直径圆钢加工，杆身与夹座、环体的连接位置做满焊处理，焊接位置打磨平整无焊渣凸起，保证整体结构的承重强度，常规工况下可承载5kg以内的实验容器及内部介质重量，不会出现杆身弯曲、焊缝开裂的问题。设计过程中，卡钳的锁紧行程做了冗余设计，可适配一定直径公差范围内的支架立杆，无需针对不同立杆单独定制夹座；环体的平面度控制在0.5mm以内，保证承托容器时环面水平，避免容器倾斜导致内部介质溢出；旋钮的拧紧力矩做了适配性设计，

　　徒手拧紧即可提供足够的锁紧力，不会出现环夹下滑移位的问题，同时也不会因为锁紧力过大夹伤立杆表面的防腐镀层。安装边界方面，夹座的通孔直径适配实验室通用的12mm直径支架立杆，夹座整体宽度控制在30mm以内，多个环夹在同一根立杆上安装时不会出现位置干涉；环体中心到夹座安装面的水平距离经过优化，既保证容器安装后与立杆之间留有足够的操作空间，方便接驳冷凝管、温度计等配套实验配件，也不会因为力臂过长导致锁紧后出现环体下垂的问题。在实际使用场景中，这类支撑环夹除了常规的蒸馏实验，也可用于索氏提取、回流反应等需要承托加热容器的实验场景，搭配十字夹、烧瓶夹等其他台架配件，可快速搭建出符合实验需求的支撑体系，环体的圆形结构可适配不同底部形状的容器，无论是平底烧瓶还是圆底烧瓶，都能提供稳定的周向承托，相比平板式的支撑座，环形结构不会遮挡容器底部的加热区域，使用酒精灯、电热套等加热设备时，热量可直接作用于容器底部，不会因为支撑结构遮挡影响加热效率。
