等离子CNC设备运动控制电气箱结构设计

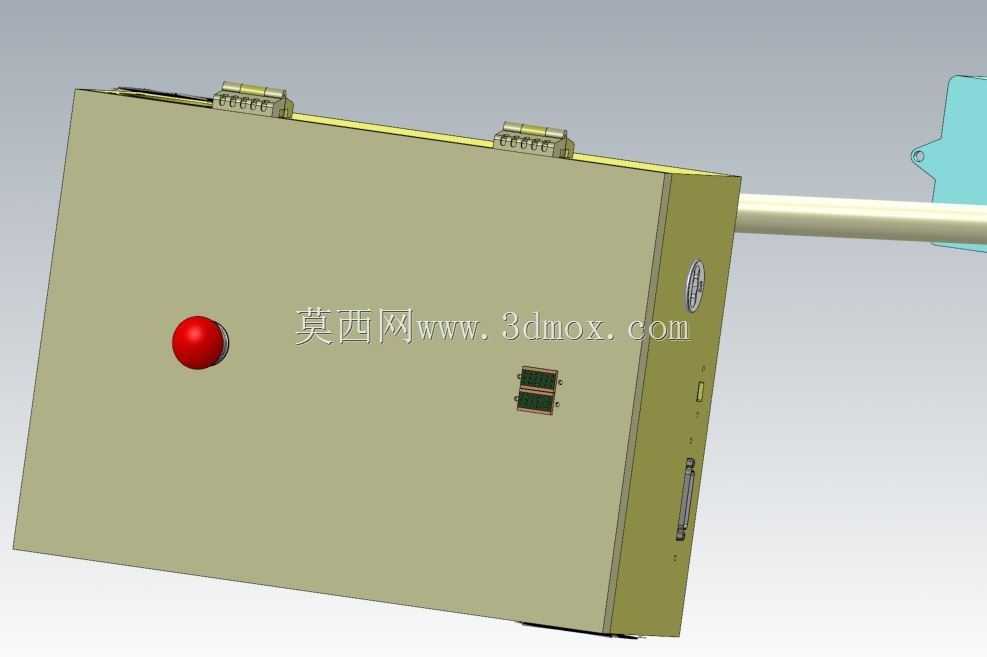

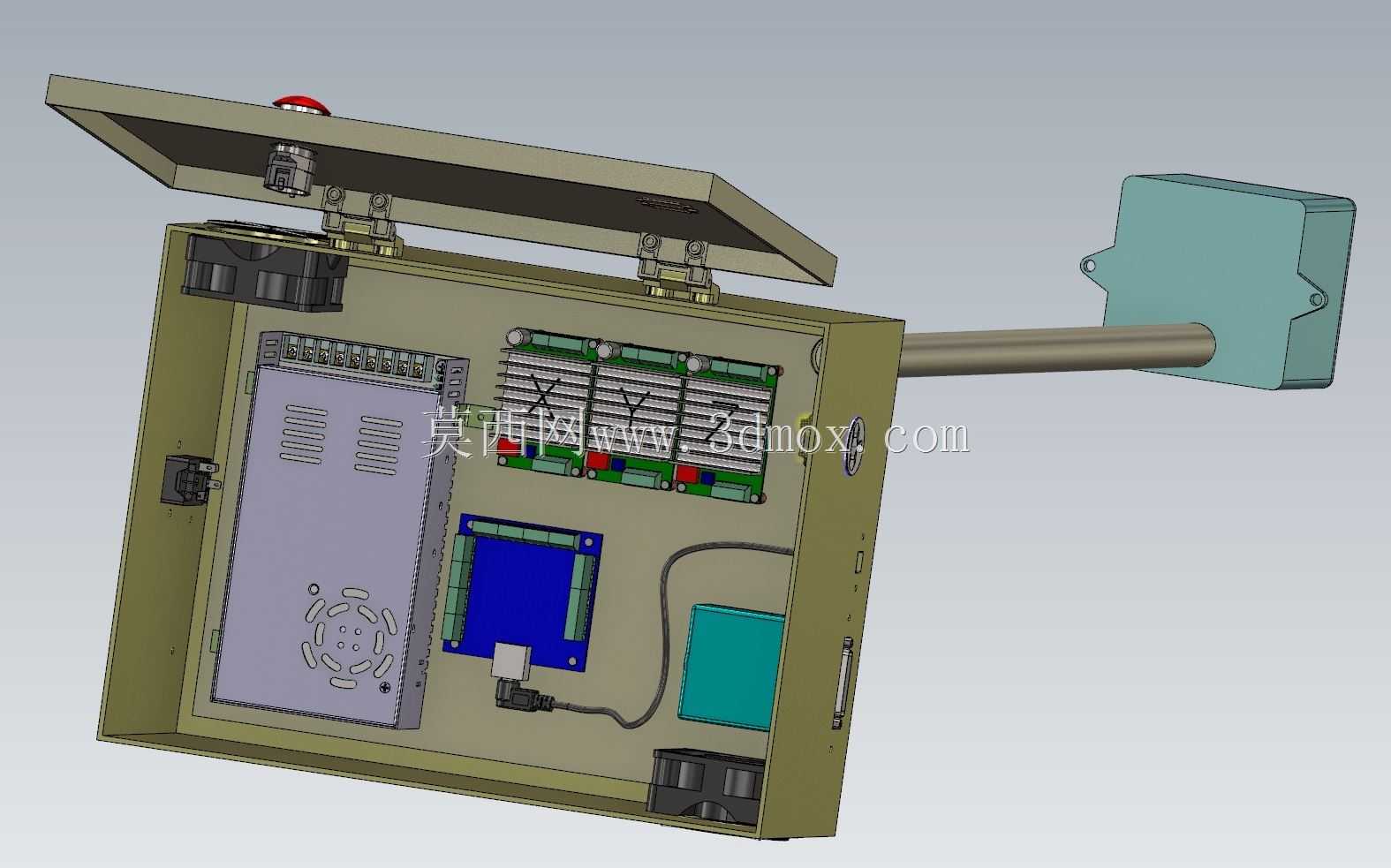

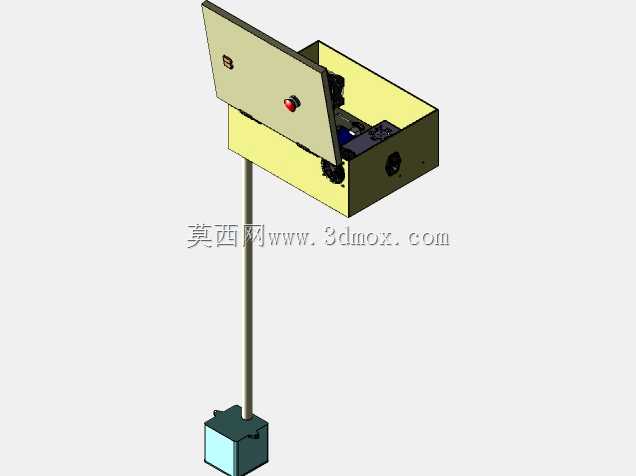

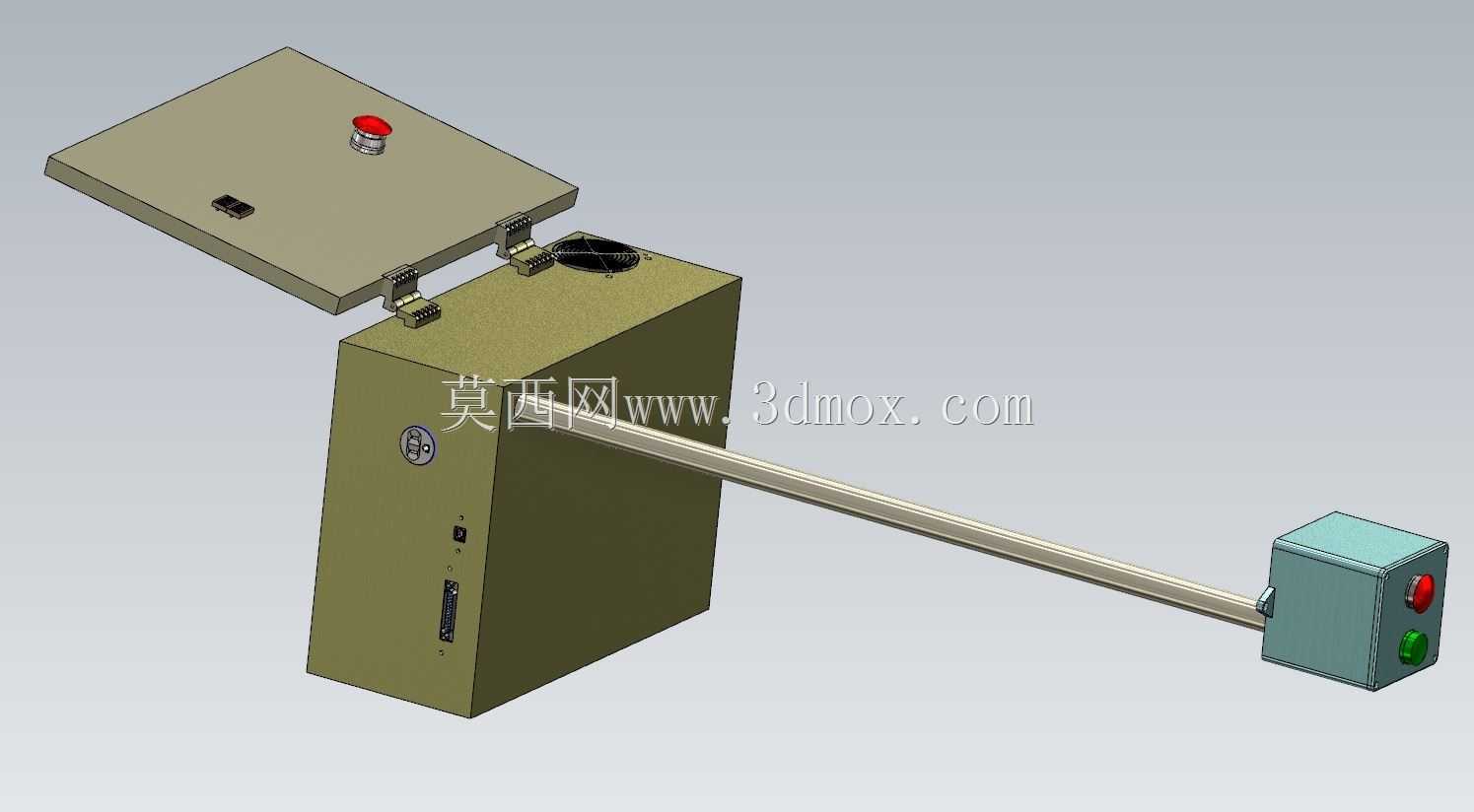

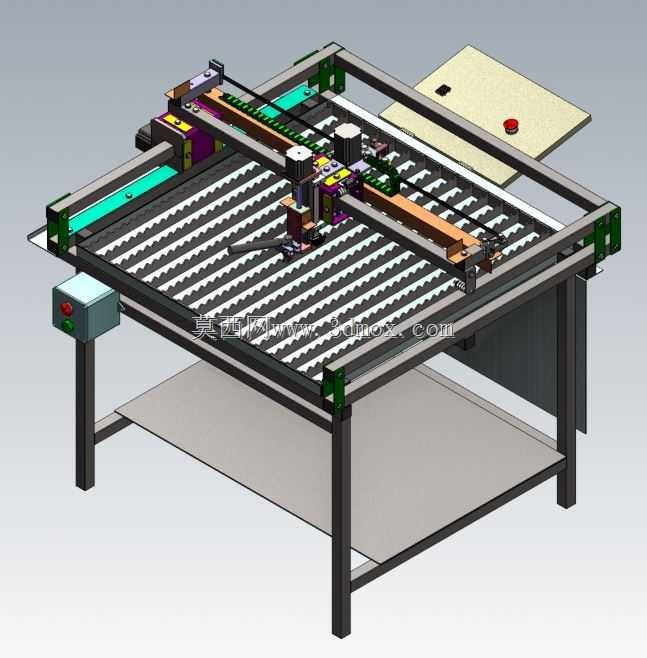

　　这款电气箱主要配套等离子CNC加工设备使用，作为整套数控切割系统的运动控制核心载体，承担着驱动信号分发、主控单元防护、电气元件集成安装的核心作用，常见于中小型板材等离子切割工位的现场电控布局，能够适配车间多粉尘、偶尔有切削飞溅的加工环境，给内部精密控制元件提供可靠的物理防护。从结构设计逻辑来看，柜体采用壁挂侧装的布局形式，侧面伸出的安装杆可将柜体固定在机床床身侧方的支架上，既不占用工作台面的操作空间，也能缩短控制信号到各轴驱动端的走线距离，减少信号干扰的概率。箱门采用上翻式铰链结构，顶部预留了警示灯安装位，开门后内部元件完全暴露，方便日常检修与接线操作，箱门闭合后通过侧边锁扣实现压紧密封，

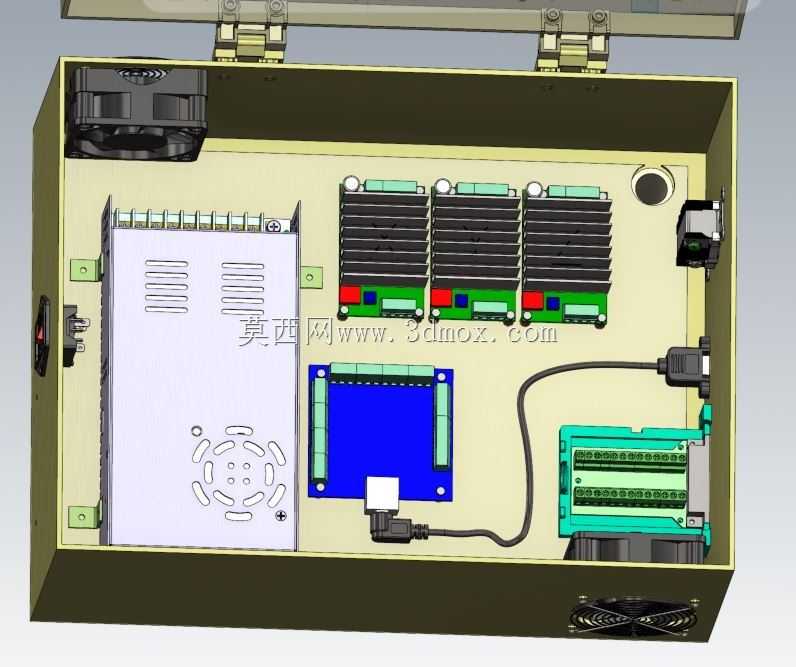

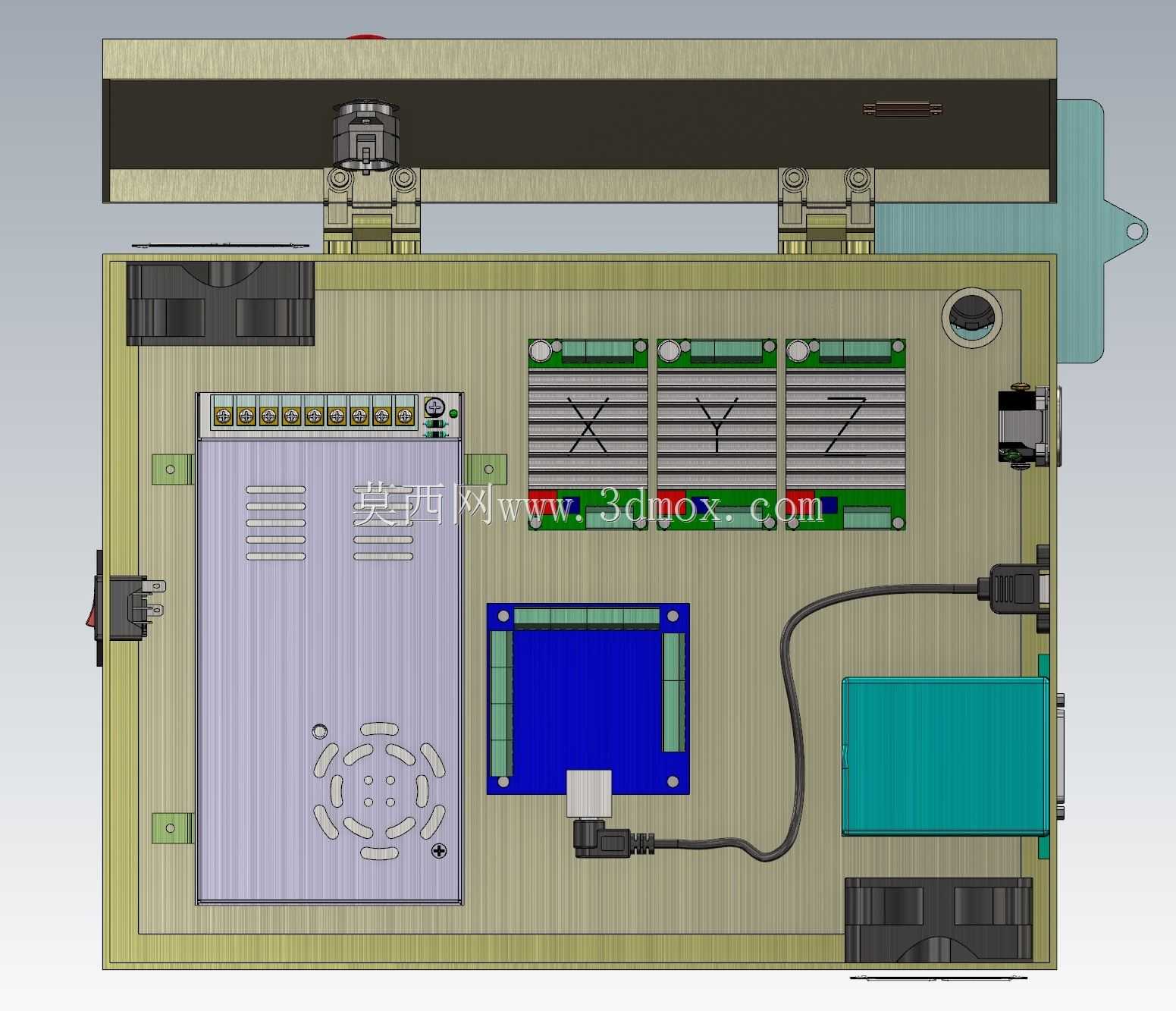

　　能够阻挡加工过程中产生的金属粉尘进入柜体内部。内部安装布局按照信号流向做了分区设计：左侧区域安装主控单元，预留了散热通风的格栅结构，保证主控芯片长时间运行的热量能够顺利散出；中部区域排布多轴驱动模块，每个驱动模块都预留了独立的安装导轨位与接线空间，驱动模块下方布置信号转接板，将主控输出的脉冲信号规整分发给各轴驱动器；侧边区域预留了开关电源、接线端子排的安装位置，强弱电走线区域做了物理分隔，避免强电动力线对弱电控制信号产生电磁干扰。柜体的安装边界充分考虑了现场适配性，侧装杆的长度预留了调整余量，可根据机床侧支架的实际位置微调柜体伸出距离，柜体背部预留了穿线孔位，所有进出线缆都可通过背部防水接头接入柜内，柜内安装板采用可拆式设计，

　　元件预接线完成后可整体装入柜体，降低现场装配的工作量。从实际使用场景出发，这款电气箱的结构设计充分匹配小型数控等离子设备的改装与自制需求，内部安装位兼容常用的步进驱动模块与 mach3 控制板，不需要额外做安装孔位修改就可以完成核心元件的装配，箱体的钣金折弯边角都做了圆角处理，避免安装接线过程中划伤操作人员，箱门内侧预留了走线槽的安装位置，柜内布线可以做到规整有序，方便后续故障排查与元件更换。
