600KW柴油发电机配套三相Cam-Lok配电盘

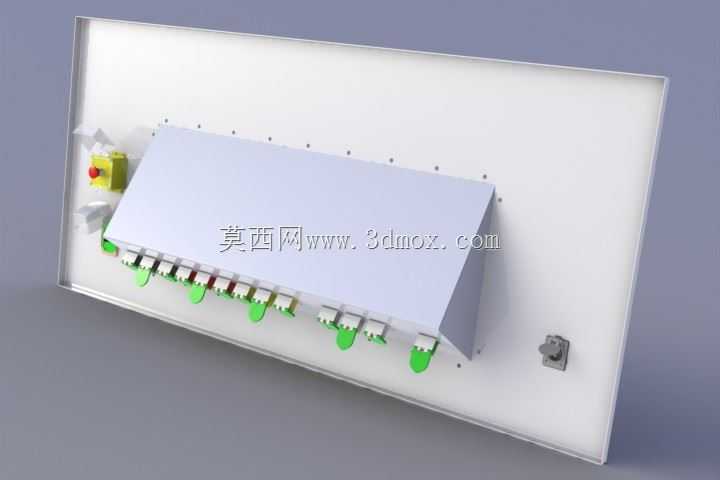

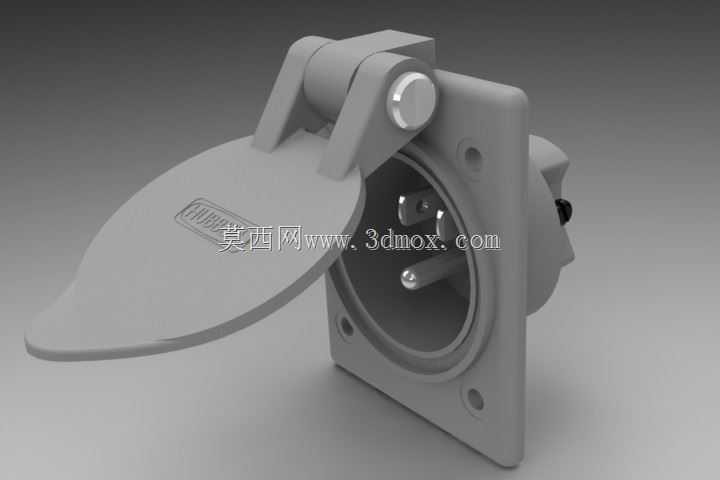

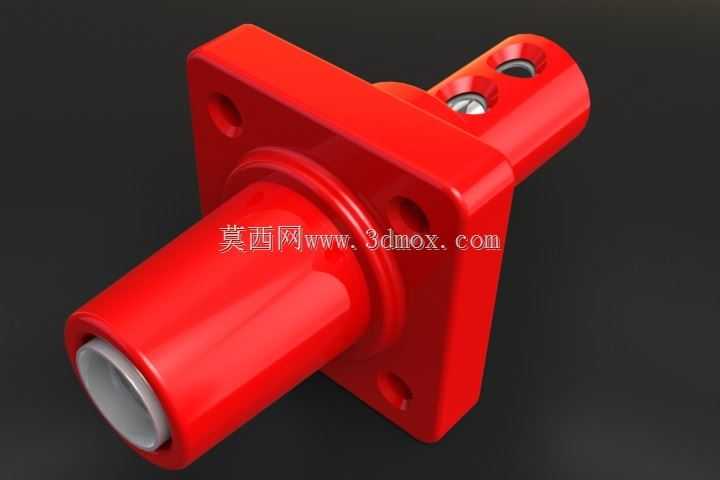

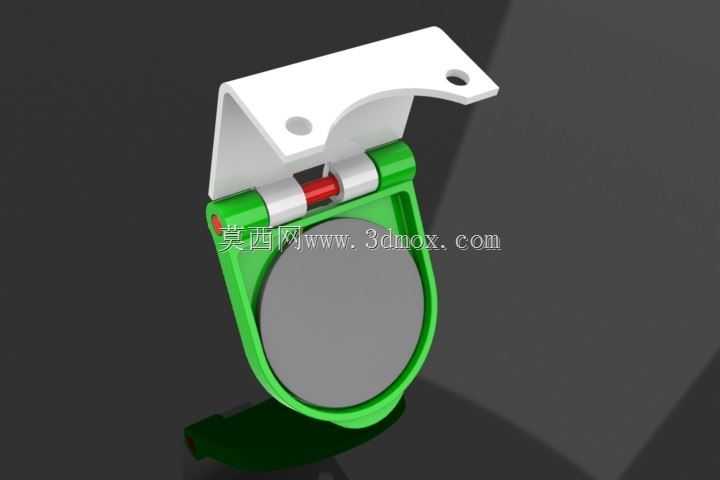

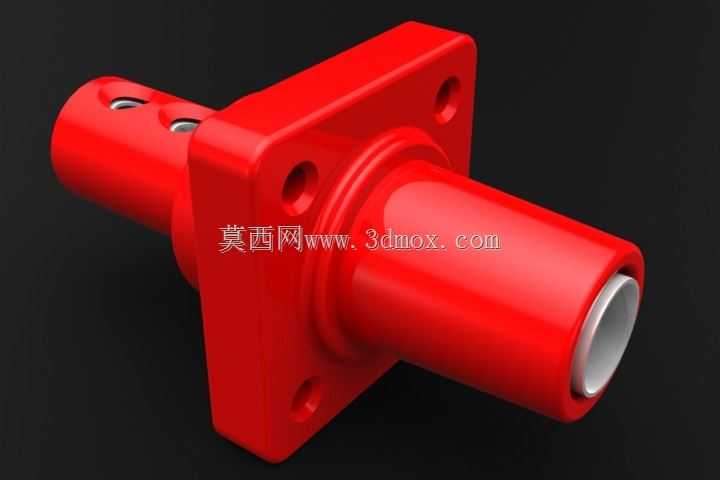

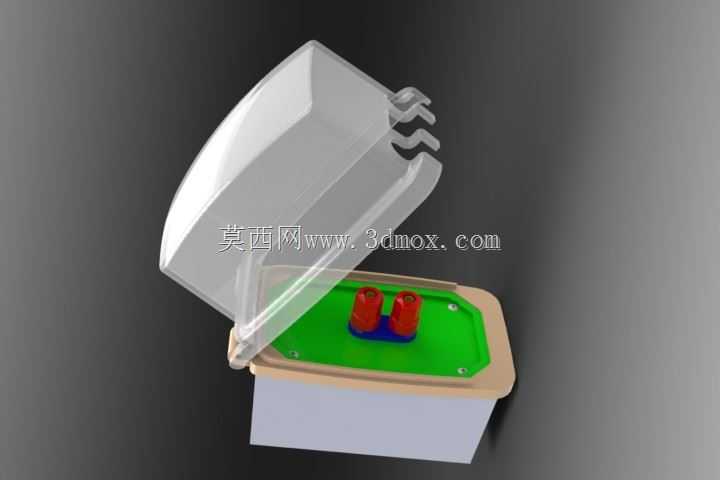

　　这款配电部件是专为600KW级备用柴油发电机设计的三相Cam-Lok电气面板集成组件，核心应用场景覆盖商用建筑备用供电、工业厂区应急电源、大型活动临时供电保障等需要大功率临时或备用电力接驳的场景，作为发电机输出端与下游负载线路的衔接枢纽，承担电力分路输出、接口防护、紧急断电的核心功能。面板整体采用嵌入式安装结构，安装边界适配发电机预留的标准柜体开口，面板主体采用冷轧钢板折弯成型，表面做哑光喷塑处理，兼顾绝缘防护与抗锈蚀能力，边缘做折边强化处理，避免安装过程中割伤线缆或操作人员。面板上集成的HBL61CM64防风雨公插座、WP1000C防风雨插座均采用带密封翻盖的结构设计，在插座未接驳插头时，翻盖可自动扣合实现IP65级防护，

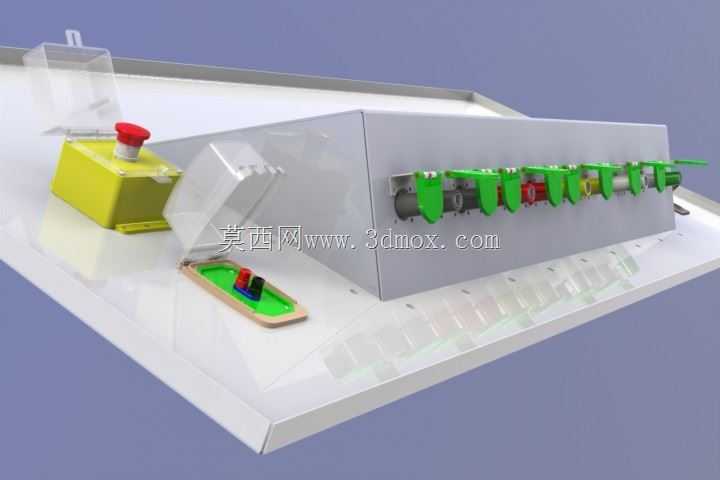

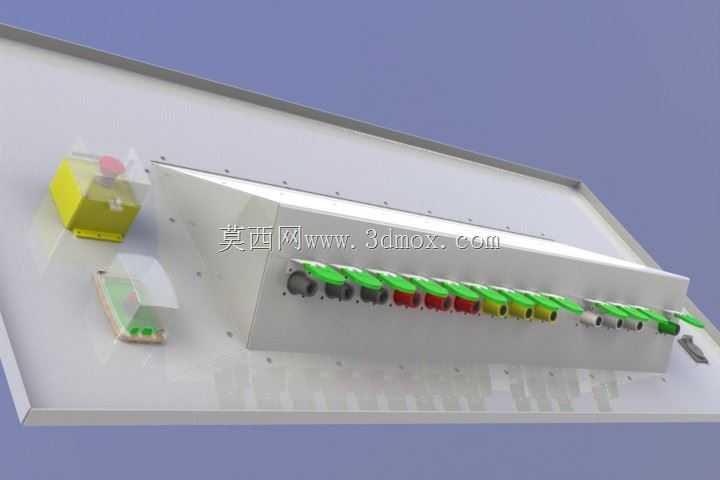

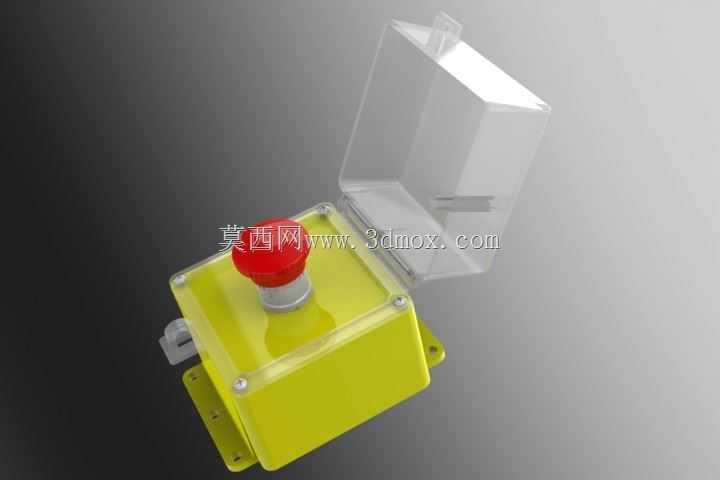

　　避免户外使用时雨水、粉尘侵入插座内部造成接触不良或短路故障，插座的接线端采用冷压端子加防松垫圈的固定结构，可承受大电流持续通电时的振动冲击，避免长期运行出现接线松动发热的问题。面板侧边设置的GS120紧急停止按钮采用红色醒目蘑菇头设计，带自锁结构，触发后可直接切断主回路输出，在下游线路出现过载、短路或人员误操作时可快速切断供电，按钮旁设置黄色警示标识圈，即便在光线较差的机房环境中也可快速识别定位。设计过程中优先考虑了现场接驳的操作便利性，所有插座沿面板下沿横向排布，每个插座旁预留了清晰的相位标识位，接驳线缆时无需额外核对线路走向，可直接对应相位插接，减少现场接线的出错概率；插座的排布间距充分考虑了大规格电缆插头的操作空间，

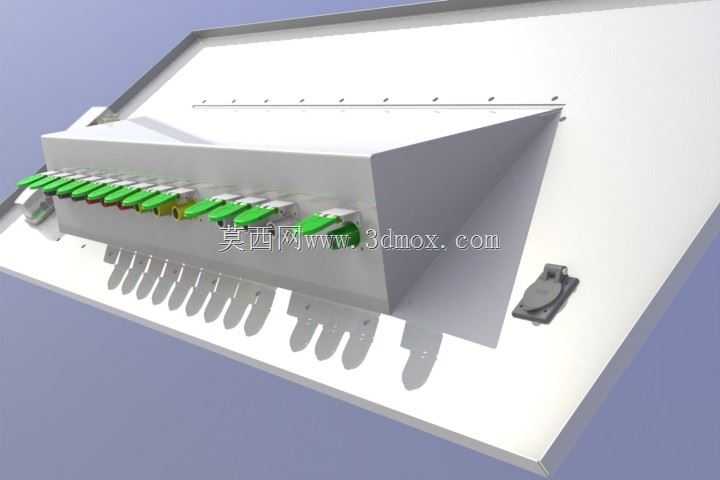

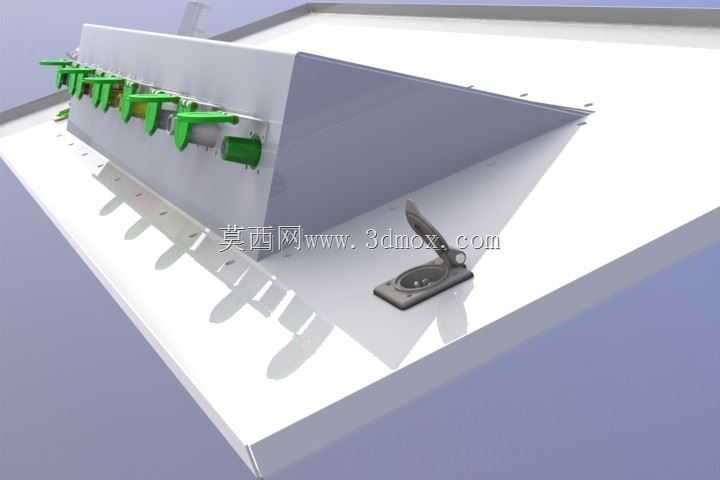

　　相邻插座插接后不会出现插头干涉的问题，即便是戴绝缘手套操作也可顺利完成插拔。面板上的斜向护罩采用薄钢板折弯成型，覆盖在插座上方，既可以避免上方凝露直接滴落到插座接线端，也可以在开盖操作时阻挡杂物掉落至带电部位，护罩通过快拆螺丝固定，日常维护时无需完全拆解面板即可快速拆下护罩检查接线状态。面板右侧设置的锁具采用通用柜门锁结构，可与发电机柜体的锁具通用钥匙，方便运维人员统一管理，面板背部的接线腔预留了足够的走线空间，主进线端采用铜排过渡结构，可适配不同线径的主供电电缆接入，分路接线端预留了线缆固定支架，避免线缆自重拉扯接线端子造成接触故障。
