30mm孔径箱式直线导轨滑块轴承结构

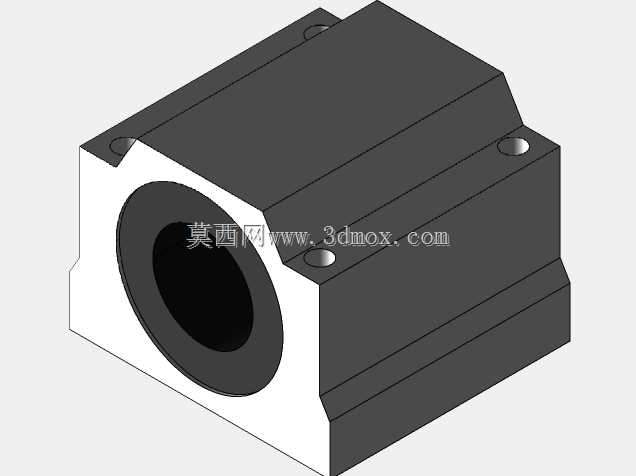

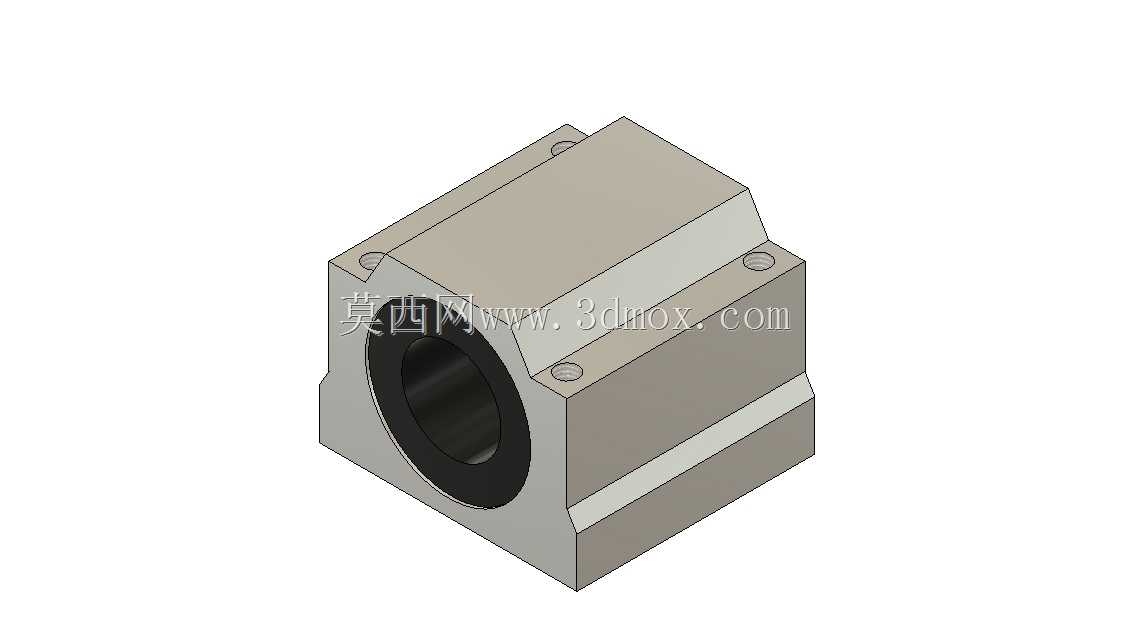

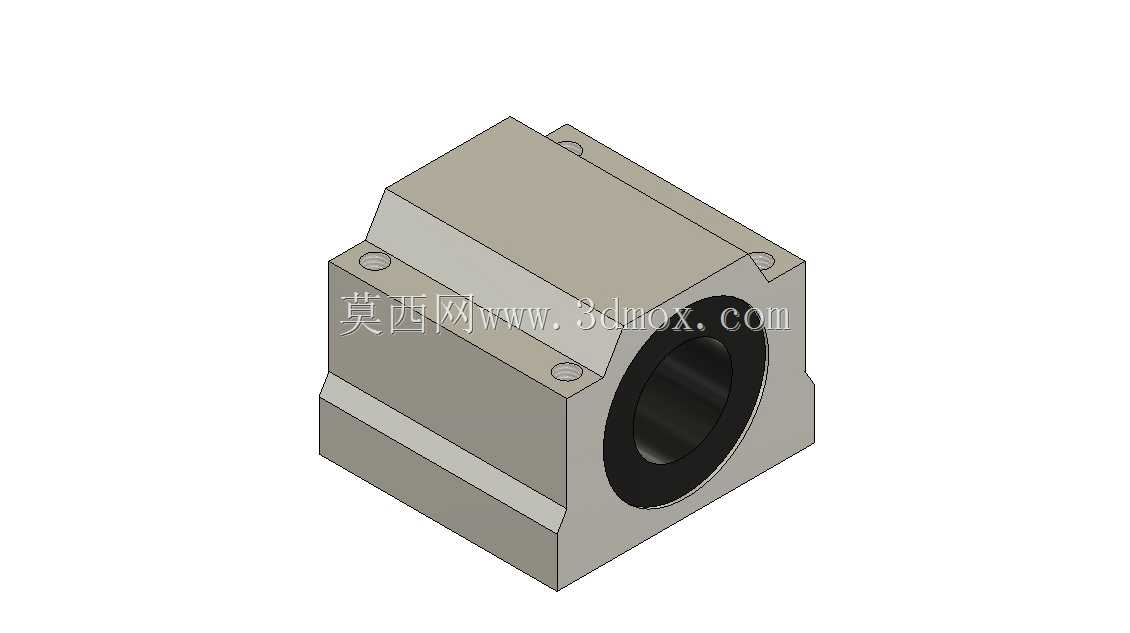

　　在自动化输送线、点胶设备、小型数控雕刻机这类需要做精准直线往复运动的设备里，这类箱式直线滑块轴承是非常常见的传动配套部件，它的核心作用是给配套的30mm直径圆形直线光轴提供滑动支撑，把光轴的直线运动轨迹约束在同轴度允许的偏差范围内，同时承受运动过程中来自径向的负载，避免光轴出现挠曲变形影响运动精度。从结构设计来看，这款滑块采用了箱式封闭外壳设计，外壳为铝合金材质加工而成，相比开口式滑块拥有更好的结构刚性，在承受中等径向负载的时候不会出现壳体形变导致的卡滞问题；内部嵌入的是带双密封结构的直线轴承衬套，内置循环钢珠列，滑动时钢珠在保持架内做循环滚动，能把滑动摩擦转化为滚动摩擦，大幅降低运动阻力，两端的密封胶圈可以阻挡加工环境里的切屑、

　　粉尘进入轴承内部滚道，延长内部滚动体的使用寿命。安装边界上，壳体四个角预留了沉头安装孔，可以直接通过内六角螺栓把滑块固定在移动工作台的安装面上，不需要额外做转接法兰，安装时需要注意保证光轴的平行度偏差控制在0.02mm/m以内，否则会出现滑动阻力骤增、磨损加快的问题；滑块的内孔直径为标准30mm，和同规格的SCS30系列光轴完全适配，轴向长度、安装孔的孔距都遵循行业通用尺寸标准，替换同规格损坏件的时候不需要重新调整安装位，能大幅缩短设备维护的停机时间。实际选型应用的时候，需要根据设备的运动速度、负载重量来确认是否适配，这类滑块适合中低速、中等负载的直线运动场景，比如3D打印机的Z轴升降、小型包装设备的推料机构、

　　检测设备的探针移动模组都能用到，设计建模的时候需要重点还原内部轴承衬套和外壳的配合公差，安装孔的沉头深度要和所选螺栓的头部尺寸匹配，避免螺栓头突出壳体表面影响工作台安装的平面度，外壳侧面的加强筋结构是为了提升壳体的抗扭刚性，建模时不能随意省略，否则做有限元受力分析的时候会出现和实际工况偏差较大的结果。
