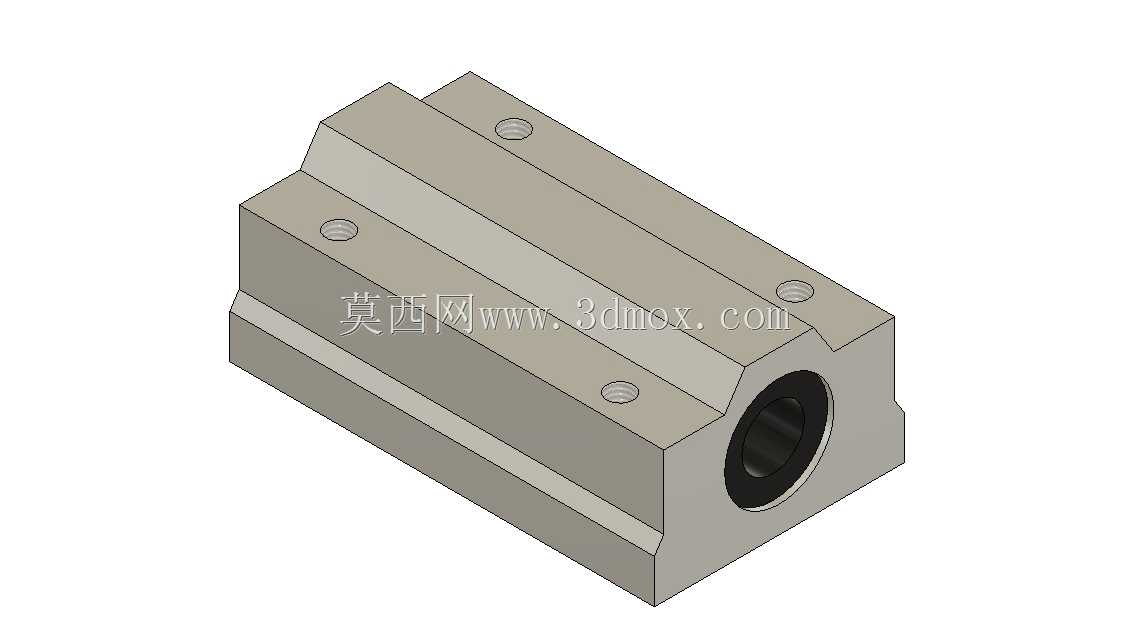

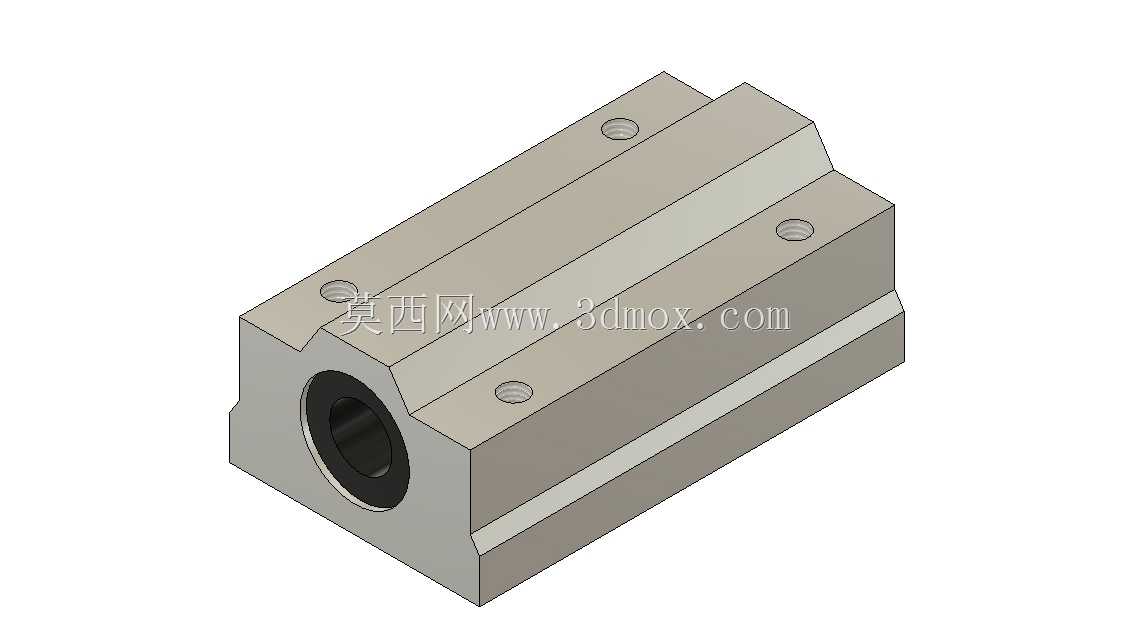

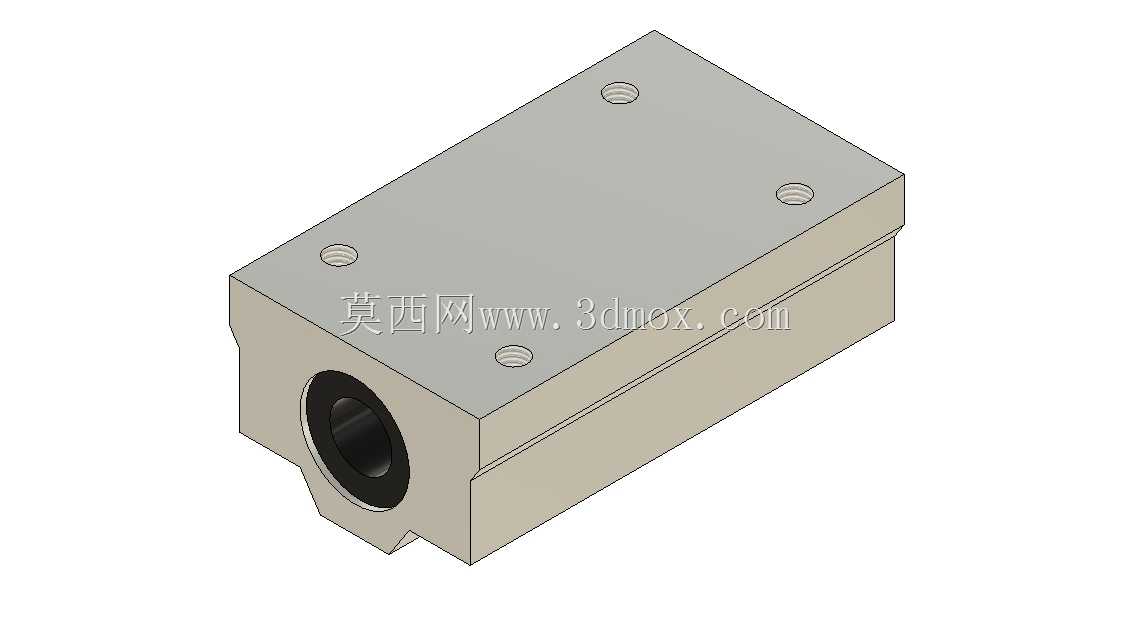

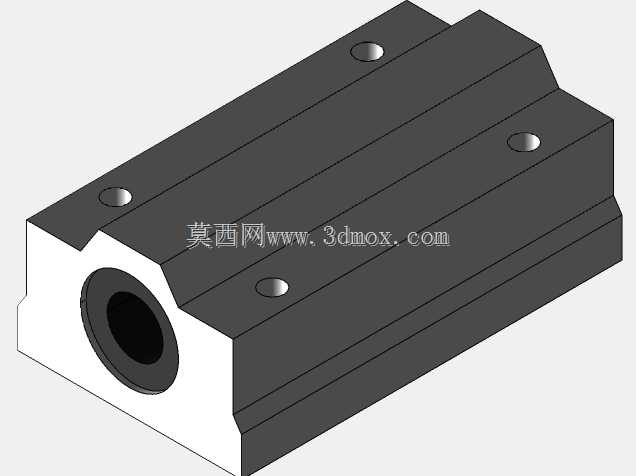

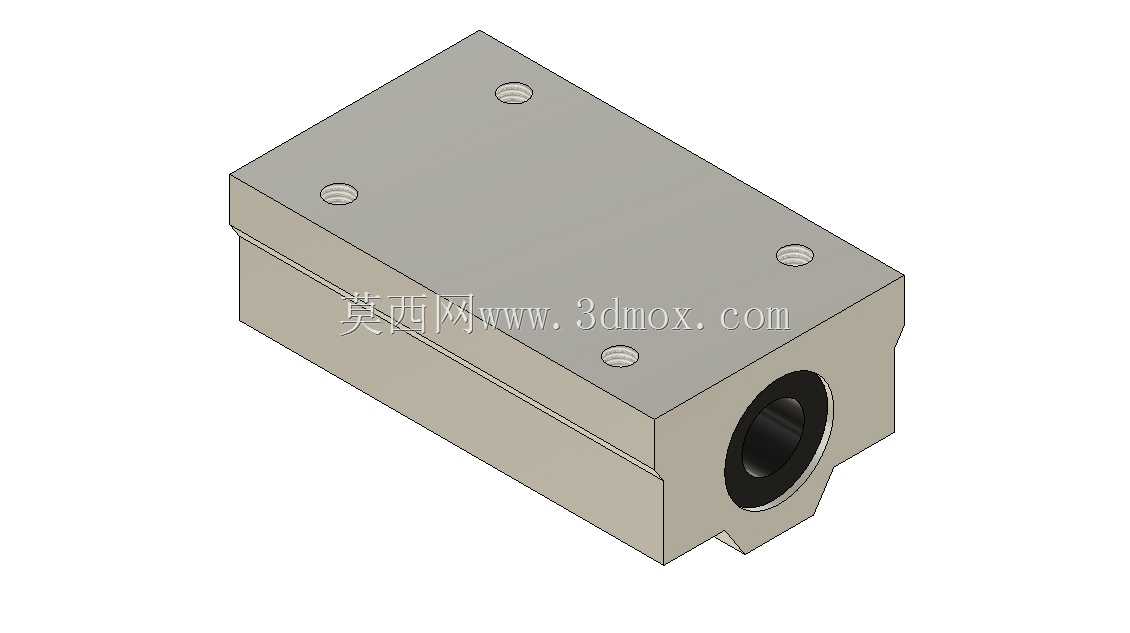

SC10加长型箱式直线导轨滑块轴承

　　这款加长型箱式直线轴承滑块，核心适配10mm直径的淬硬磨光圆直线光轴，是轻载直线往复运动机构里的基础导向部件，在小型自动化输送线、桌面级点胶设备、3D打印运动轴、小型检测工装的滑台结构中应用十分广泛。从结构设计来看，加长型的壳体相比标准长度滑块，内部可容纳更多循环钢球列，有效提升了承载能力与运行平稳性，同时壳体采用箱式封闭结构，侧面预留的安装螺纹孔可直接将负载安装面固定在滑块顶面，无需额外设计转接支架，能大幅压缩设备的安装空间占用。滑块的内孔与光轴配合间隙控制在合理范围，既保证运动过程无卡滞，也能控制径向窜动量，满足多数轻载工位的导向精度要求。在实际选型使用中，需要注意安装边界的匹配：滑块的整体长度、宽度、

　　高度尺寸要和设备安装位的预留空间匹配，顶面的四个安装螺纹孔的孔位间距要和负载安装板的孔位对齐，避免出现安装干涉。壳体上的注油孔可定期补充润滑脂，降低钢球与滚道的磨损，延长部件的使用寿命，在粉尘较多的工况下使用时，还可在滑块两端加装防尘密封圈，阻挡碎屑进入内部滚道，避免出现卡滞或磨损加剧的问题。设计建模过程中，重点还原了内部钢球的循环滚道结构、壳体的安装螺纹孔特征、两端的密封槽结构，同时保证内孔与安装基准面的形位公差符合实际加工要求，建模时将滑块的安装基准面与光轴的同轴度控制在合理范围，还原实际装配后的配合状态，方便设计人员直接调用模型完成整体机构的装配校验，避免后续实际加工装配时出现尺寸干涉、配合错位的问题。这类直线滑块在使用时通常成对布置在平行光轴上，单根光轴搭配一个滑块即可实现单方向的直线导向，若负载存在偏载力矩，可适当增加滑块数量或选用更长规格的滑块，提升整体机构的抗倾覆能力，保证运动过程的平稳性。
