8mm孔径箱式直线钢轨滑块轴承结构

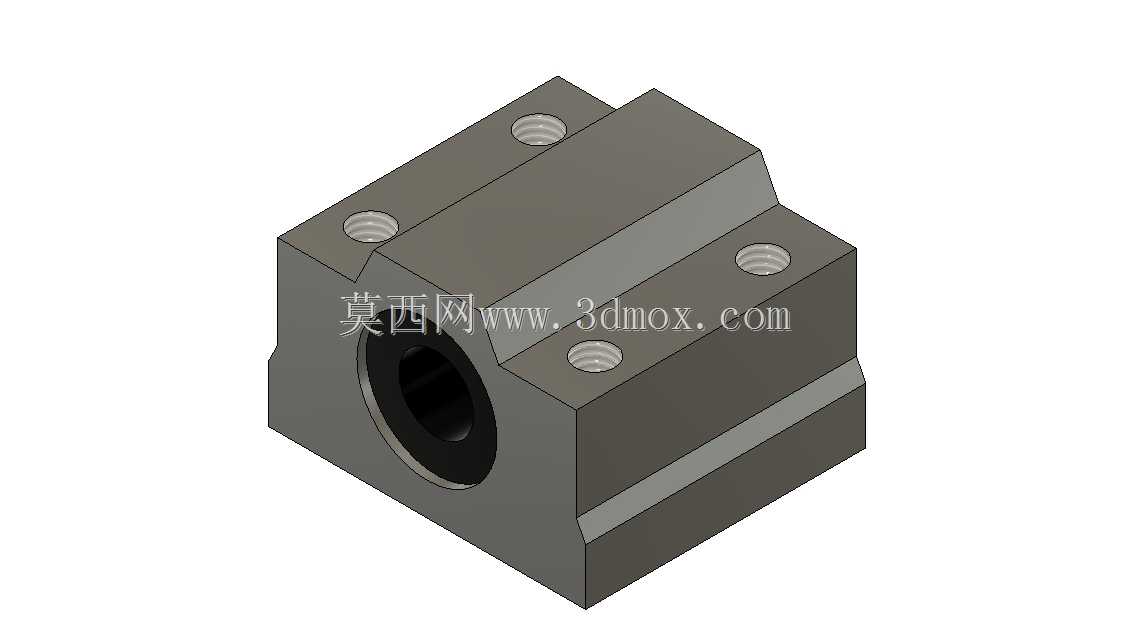

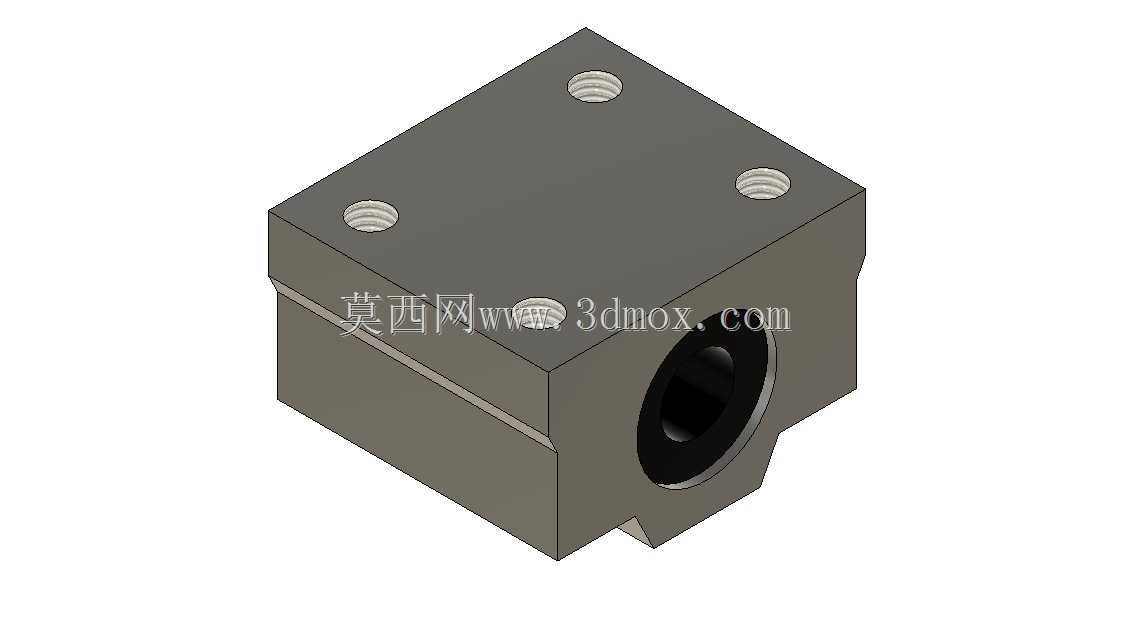

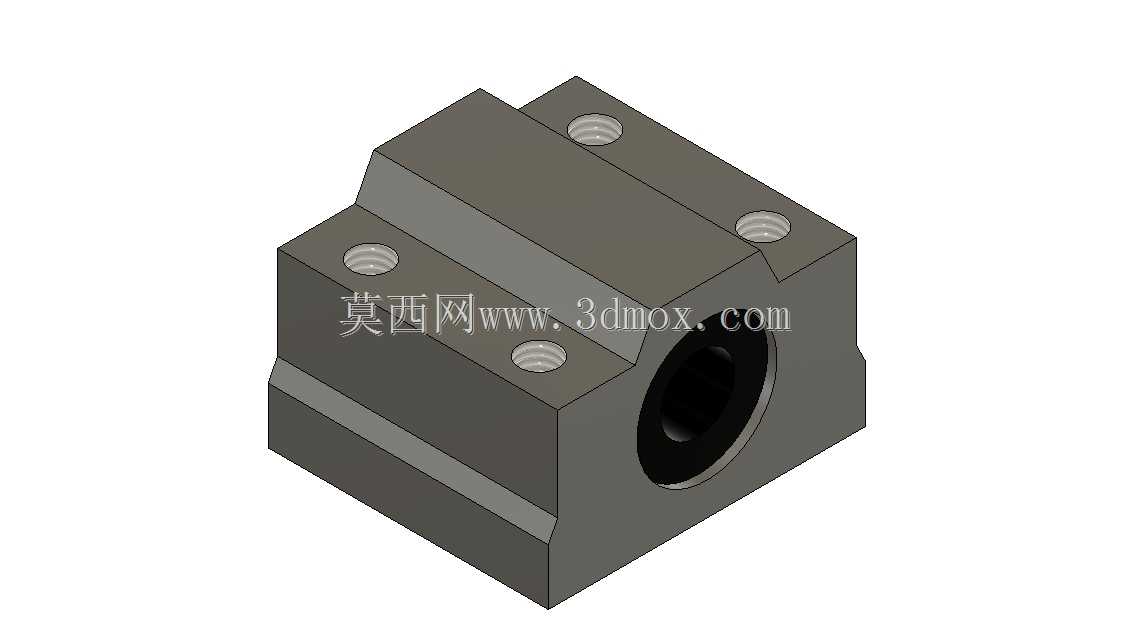

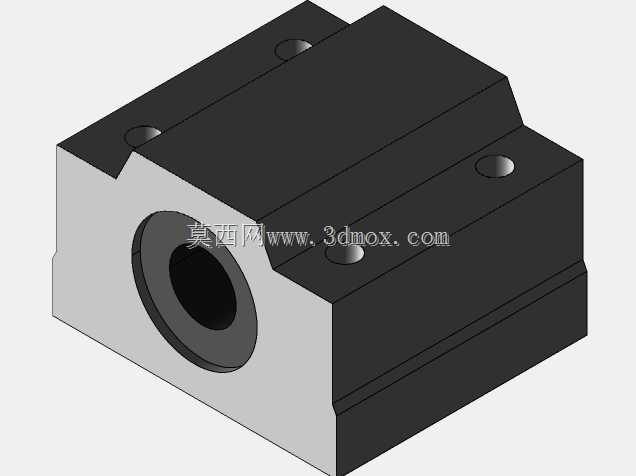

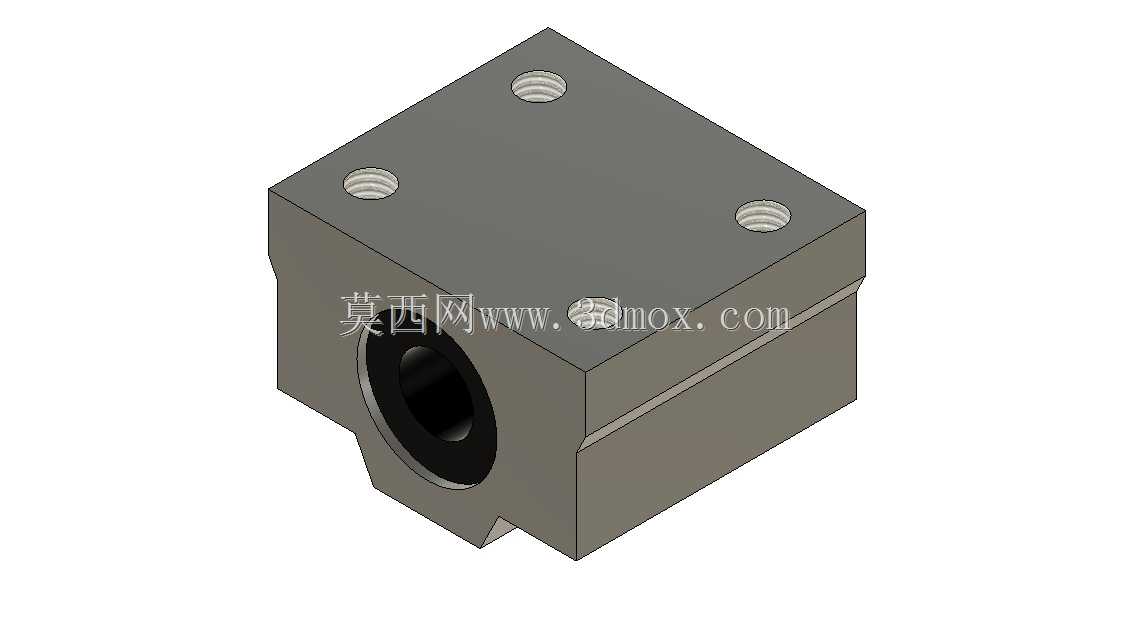

　　这款滑块轴承适配公称直径8mm的圆柱光轴导轨，是轻载直线传动场景里的基础导向部件，在桌面级自动化送料机构、小型检测设备的滑台模组、3D打印运动轴、实验室小型位移平台这类对安装空间要求紧凑的设备中应用十分广泛。从结构设计来看，整体采用箱式一体化本体结构，本体上预留了四个内螺纹安装孔，安装时可直接从滑块上方穿入紧固件将其固定在移动负载台面上，不需要额外设计转接压板，能有效压缩运动副的整体安装高度，适配空间局促的紧凑型设备布局。滑块内部集成了直线轴承衬套，与光轴配合时可实现低阻力往复直线运动，相比无衬套的光孔滑动结构，摩擦阻力可降低60%以上，能有效减少驱动端的动力损耗，同时避免轴面与滑块本体直接摩擦产生的磨屑污染，

　　延长整套导向机构的维护周期。设计时需要重点把控安装边界尺寸，滑块的总宽度、总长度以及安装孔的孔位间距需要和负载安装板的开孔尺寸严格匹配，四个安装孔的轴线需要与滑块中心孔轴线保持垂直，避免安装后出现别卡、滑动卡顿的问题；中心通孔的公称尺寸为8mm，与配套光轴的配合公差建议选取间隙配合，保证滑动顺畅的同时控制径向窜动量在0.02mm以内，满足轻载场景下的导向精度要求。滑块本体的侧面做了切边处理，既可以减轻自身重量，降低运动时的惯量，也能在部分带侧基准的安装场景下作为定位靠面，快速完成滑块的安装找正，减少装配时的调校时间。在实际选型应用中，这类滑块通常成对使用，两根平行光轴上各配置一个滑块共同支撑移动负载，

　　可抵消单滑块受径向偏载时产生的倾覆力矩，避免轴承衬套局部受力过早磨损；如果是垂直安装的传动场景，还需要额外考虑滑块的防尘设计，在滑块两端加装防尘刮片，阻挡环境中的粉尘、切屑进入轴承内部，避免衬套滚动体出现卡滞。从建模角度看，这类标准件的建模需要重点还原安装孔的螺纹规格、中心孔的配合尺寸、本体的外形轮廓，保证装配时不会出现干涉问题，不需要额外做细节简化，因为安装孔位和外形尺寸是装配校验的核心参数，一旦出现尺寸偏差，会直接导致实际加工装配时零件无法安装。
