1比13传动比3D打印绿植浇灌分配阀

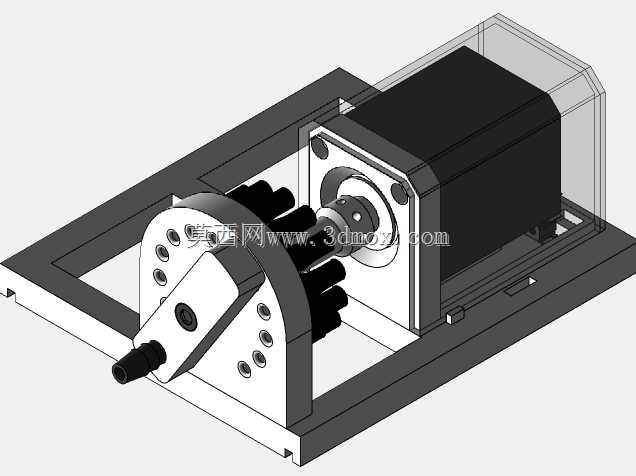

　　这款分配阀针对家庭绿植墙的精准浇灌需求开发，核心采用1:13的传动比设计，可将步进电机的高速低扭矩输出转换为阀芯转动所需的低速大扭矩动作，实现多通路浇灌水路的稳定切换，避免单路供水压力不均导致的绿植浇灌过量或不足问题。结构设计上充分考虑DIY制作的便利性，绝大多数结构件采用3D打印工艺成型，仅需搭配少量标准五金件即可完成组装，大幅降低个人用户的制作门槛与物料成本。驱动端选用NEMA17规格双轴步进电机作为动力源，电机输出轴与阀芯传动结构直接连接，传动路径短，传动间隙小，可精准控制阀芯的转动角度，实现不同浇灌支路的通断切换，适配不同区域绿植的差异化浇灌时长需求。限位开关布置在阀芯转动行程的两端位置，可在阀芯转动至极限位置时触发信号，

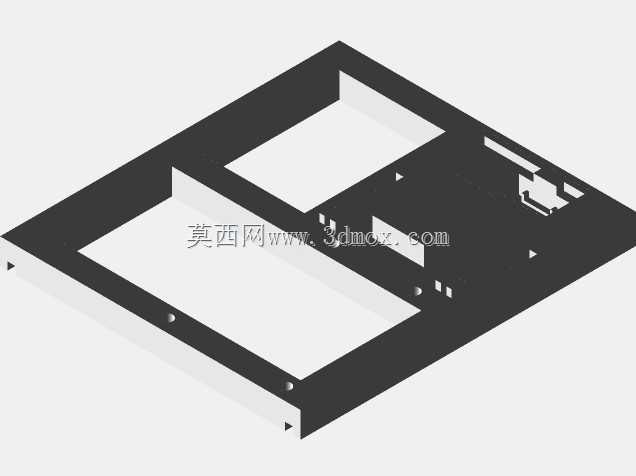

　　切断电机动力输出，避免电机堵转造成的部件损坏与能耗浪费，提升装置运行的可靠性。转动副位置选用608ZZ深沟球轴承作为支撑，可承受阀芯转动过程中的径向与轴向载荷，降低转动摩擦阻力，保证阀芯转动顺畅无卡滞，长期使用也不会出现磨损松旷的问题。密封部位采用2片1mm厚的PTFE板材作为密封垫，利用PTFE材料自润滑、耐腐蚀、摩擦系数低的特性，既保证阀芯转动面的密封性能，避免浇灌用水出现渗漏，又不会给阀芯转动带来过大的阻力。紧固件全部采用标准规格的带帽螺钉与普通螺钉，搭配少量束线带完成线路与部件的固定，组装过程无需特殊定制工装，普通用户按照装配关系即可完成整机组装。安装边界上，整体结构采用框架式安装底座，所有功能部件都集成在底座框架内部，

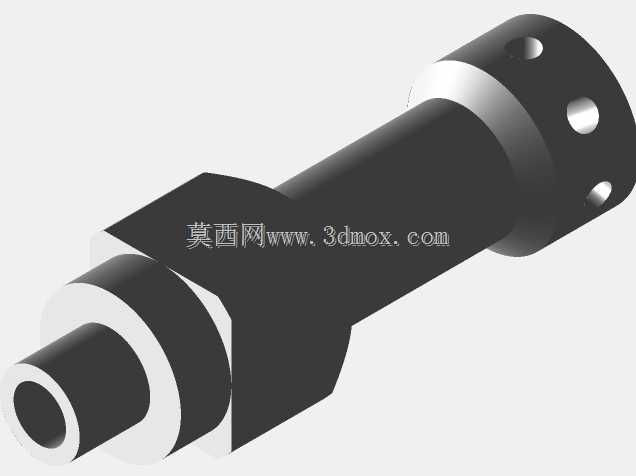

　　整体结构紧凑，可直接壁挂安装在绿植墙侧边位置，不会占用过多的室内空间，进液接口采用标准快插式结构，可直接连接常规家用水管或者小型增压水泵的出水端，出液端可根据浇灌支路数量连接对应的滴灌管路，适配不同规模的家庭绿植墙浇灌需求。阀芯的流道设计经过优化，转动过程中可实现不同支路的依次导通，单一支路导通时其余支路完全封闭，可配合定时控制模块实现不同区域绿植的定时定量浇灌，无需人工手动操作开关水阀，大幅降低家庭绿植墙的日常维护工作量。
