1/2英寸黄铜两通直动式电磁阀结构

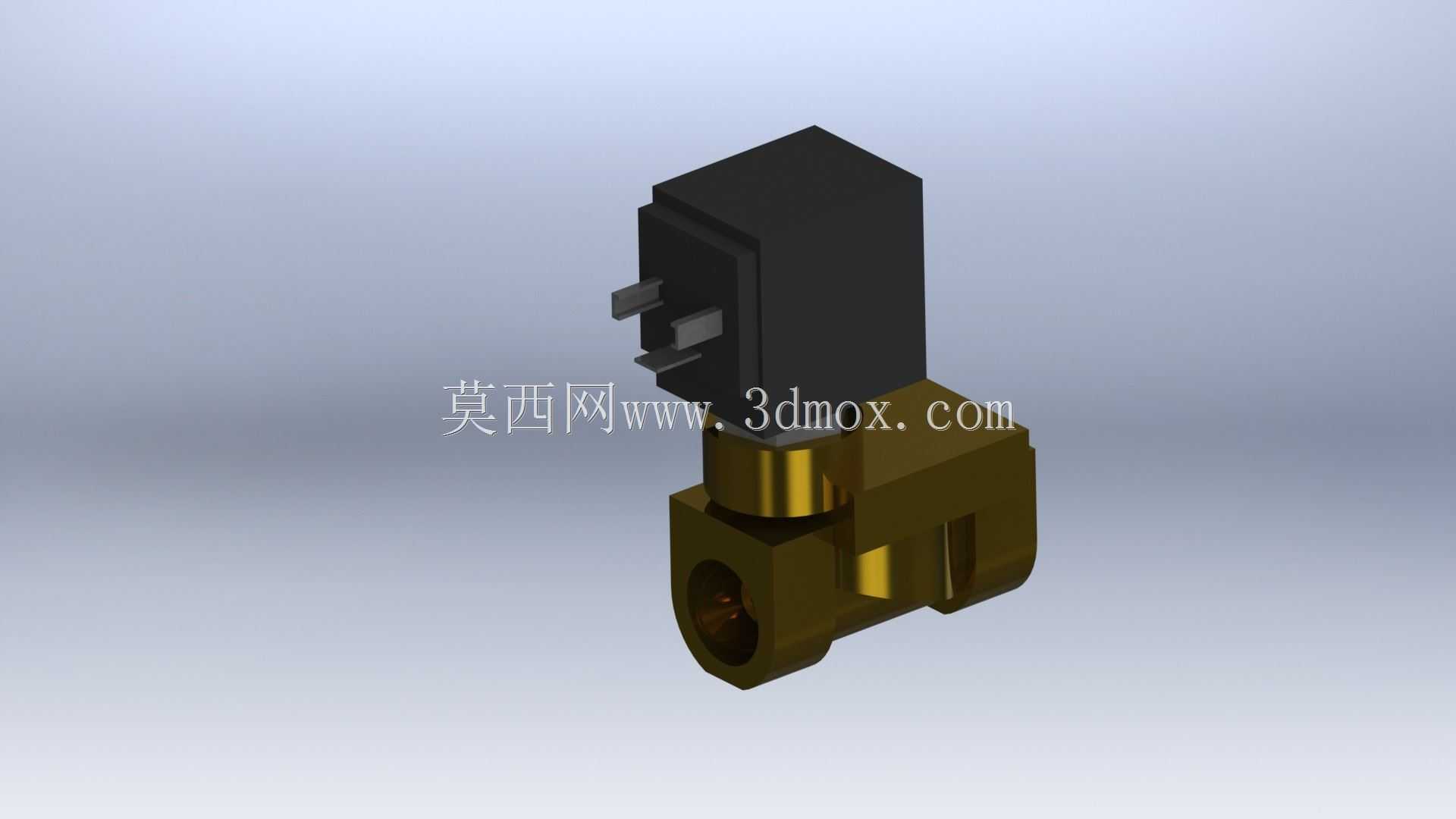

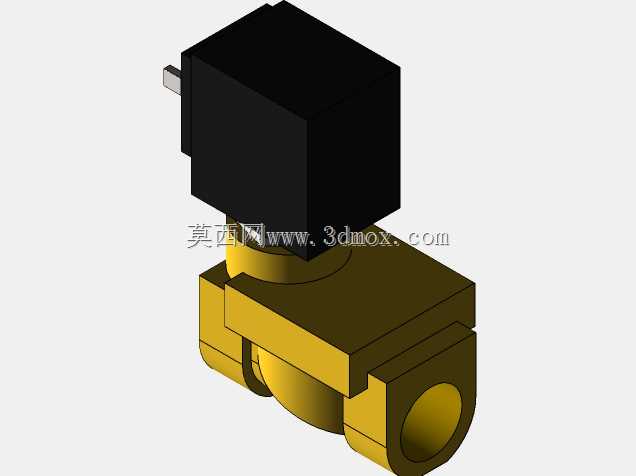

　　这款1/2英寸口径的黄铜电磁阀，主要面向低压流体管路的通断控制场景，常见于小型气动控制回路、民用给排水支路、小型液压站的辅助油路、实验室流体输送系统中，作为管路通断的电控执行元件使用，无需人工手动操作，通过线圈得电失电即可完成阀芯的启闭动作，适配自动化程度较高的流体控制工况。从结构设计来看，整体采用上部电磁驱动头加下部黄铜阀体的分体式布局，电磁驱动部分为塑封方型结构，插片式接线端直接外露，省去了额外接线盒的空间占用，安装时可直接适配标准接线端子，接线效率更高，塑封外壳可满足常规工况下的防尘防泼溅需求，适配多数工业车间、民用设备的安装环境。下部阀体采用黄铜锻压成型的直通式流道结构，进出水口为同轴线1/2英寸内螺纹接口，

　　安装时无需调整管路角度，直接对接同规格外螺纹管路即可，流道内部无冗余弯折，流体经过时的压损更小，可有效降低管路输送的动力损耗。建模过程中优先保证核心安装尺寸与接口尺寸的准确性，省略了非关键位置的小圆角、小螺钉等细节特征，既能够满足设备布局阶段的干涉检查需求，也能减少模型冗余面数，在大型装配体中调用时不会占用过多系统资源。安装边界方面，电磁驱动头位于阀体正上方，接线端朝向阀体侧方伸出，安装时需要预留接线端的操作空间，阀体下部无需额外预留操作空间，可直接贴近安装板固定，整体安装占用空间紧凑，适合在排布密集的阀组中使用。功能特性上，直动式结构无需依赖管路入口压力即可完成启闭动作，在零压、低压工况下都能可靠工作，

　　不会出现压差不足导致的阀芯无法开启的问题，黄铜材质的阀体兼顾了结构强度与耐腐蚀性，可适配水、低压空气、轻质矿物油等多种常规流体介质，适用场景覆盖范围较广。在设备选型阶段，该模型可直接导入装配体中完成管路布局、安装空间校核、阀组排布模拟等工作，帮助设计人员提前排查安装干涉、管路走向不合理等问题，减少后期实物安装阶段的整改工作量。
