窗帘侧部主底盘焊接支撑结构

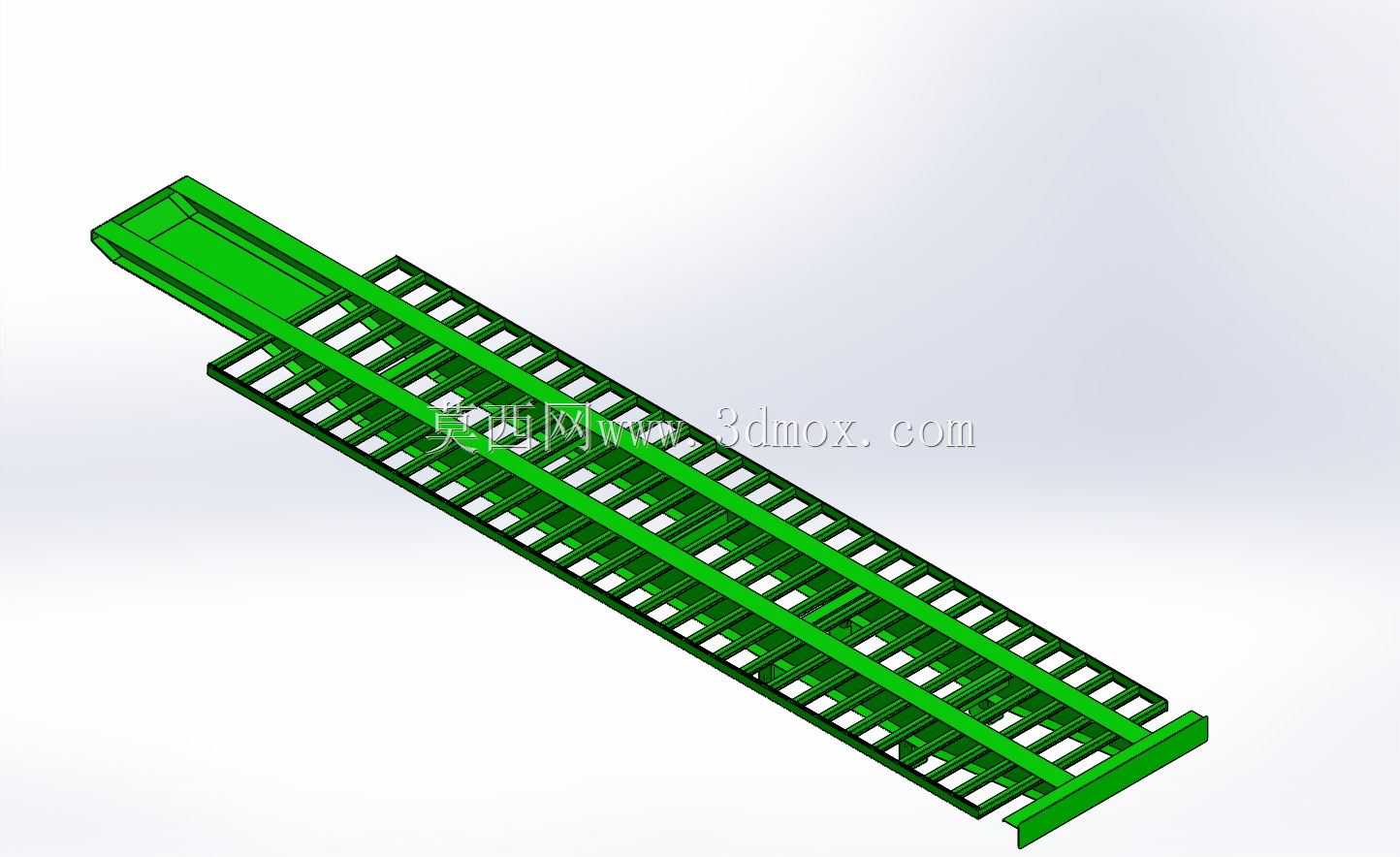

　　在民用与商用窗帘开合系统的侧端安装场景中，这类侧底盘构件承担着轨道端部承托、帘体运行限位、侧装点位受力传导的核心作用，区别于常规窗帘安装的塑料卡扣件，该焊接式底盘采用金属材质成型，适配大跨度、重载布艺窗帘或工业隔帘的侧装固定需求，常见于酒店客房、办公隔断、大型会展场馆的布艺隔断系统侧端固定位。从结构功能来看，构件主体采用长条形格栅式镂空设计，并非出于减重的单一考量，格栅的等距排布一方面可以在焊接作业时减少整板焊接的热变形量，让焊缝收缩应力沿格栅间隙均匀释放，避免长条形构件焊后出现翘曲、侧弯的形位公差超差问题；另一方面，格栅间隙可作为帘体走珠、传动带的侧向避让空间，部分带侧装传动结构的电动窗帘，传动钢丝或同步带可沿格栅间隙排布，

　　无需额外在底盘上开设避让槽，减少二次加工工序。构件两端的实体封边结构，是核心的受力承载位，一端为带斜度的插入式端帽，可直接嵌入窗帘侧装固定座的卡槽内，无需额外打孔即可完成预定位，安装时可先将端帽卡入固定座卡槽，调整整体水平度后再沿格栅的镂空点位打自攻螺丝完成最终固定，相比整板式底盘，格栅结构提供了更多的安装点位选择，可适配不同墙面的龙骨排布位置，避开墙面空鼓、管线预埋区域。设计阶段首先确定的是安装边界尺寸，构件整体长度匹配常规6cm宽度的窗帘轨道侧端安装位，宽度方向与轨道侧端面完全齐平，不会突出轨道侧面影响帘布的自然垂落，厚度方向控制在8mm以内，安装后与墙面的贴合间隙小于0.5mm，避免帘布开合过程中剐蹭底盘边缘造成勾丝、

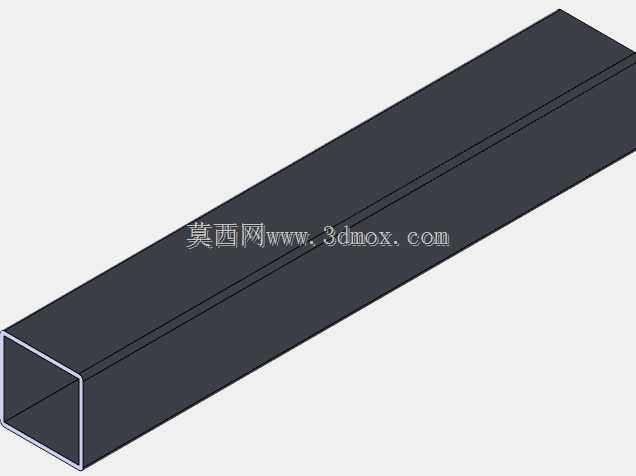

　　卡顿问题。焊接总成的设计上，主体格栅条与两端封边采用满焊连接，焊缝位置全部做了打磨倒角处理，没有尖锐的焊渣残留，一方面避免安装过程中划伤施工人员，另一方面也不会在长期使用中剐蹭帘布纤维。格栅条的截面采用矩形截面设计，相比同截面积的圆钢，矩形截面的抗侧弯刚度提升40%以上，即使帘布总重量达到15kg以上，长期单侧受力也不会出现底盘下弯变形的问题，保障轨道始终处于水平状态，让帘布走珠的运行阻力保持在稳定区间，不会出现开合卡顿、走珠脱轨的故障。从实际安装适配性来看，该底盘可兼容手动拉珠窗帘、电动开合帘、工业防火隔帘三类产品的侧装需求，针对手动窗帘，格栅间隙可作为拉珠的侧向导向位，避免拉珠垂落过程中与墙面摩擦造成磨损；针对电动窗帘，

　　底盘的实体端帽位置可预留电机尾座的安装孔位，无需额外加装电机固定支架，减少安装配件数量；针对防火隔帘，金属材质的底盘满足消防验收的阻燃要求，不会在高温下出现融化变形，保障隔帘在紧急状态下可以正常下落闭合。结构细节上，构件表面的格栅条间距统一设置为12mm，这个尺寸既可以保证手指不会误入间隙造成夹伤，满足民用产品的安全间隙要求，同时也可以让安装螺丝的批头顺利穿过间隙完成锁紧作业，施工时无需特殊的加长批头，用常规电动螺丝刀即可完成全部安装工序。两端的封边结构做了15度的斜角导向，插入固定座时可以自动导正位置，即使安装时固定座的卡槽存在1-2mm的位置偏差，也可以通过斜角导向顺利完成装配，降低现场施工的对位难度，减少安装调试的时间成本。在受力传导路径设计上，帘布与轨道的重量首先通过轨道端部传递到两端的实体封边，再通过封边传递到与之连接的格栅条，最终通过格栅条上的安装螺丝均匀分散到墙面的多个固定点位，相比仅靠两端两个螺丝固定的常规塑料侧装座，这种多点位分散受力的结构，单点受力降低60%以上，即使在轻质加气块墙面安装，也不会出现长期使用后固定螺丝松动、底盘脱落的问题。
