28比1传动比齿轮测试装置结构设计

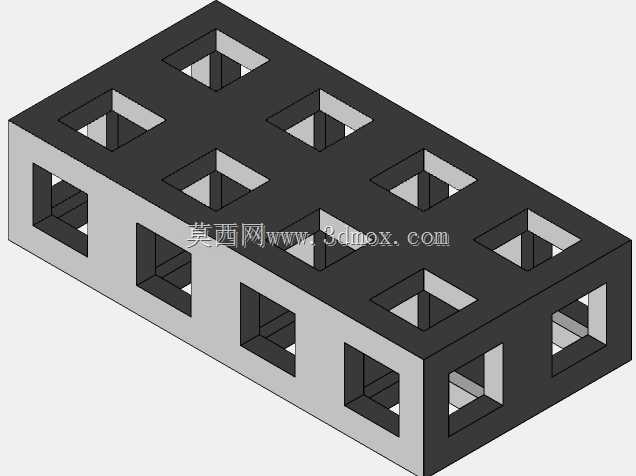

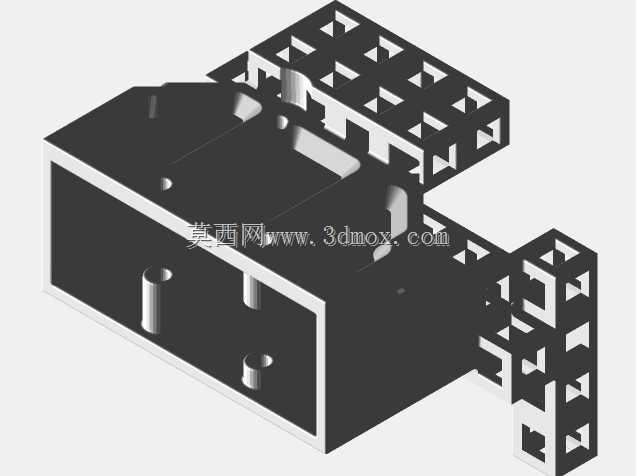

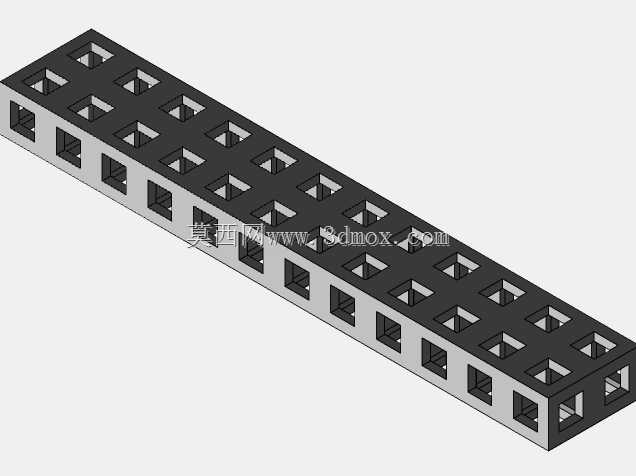

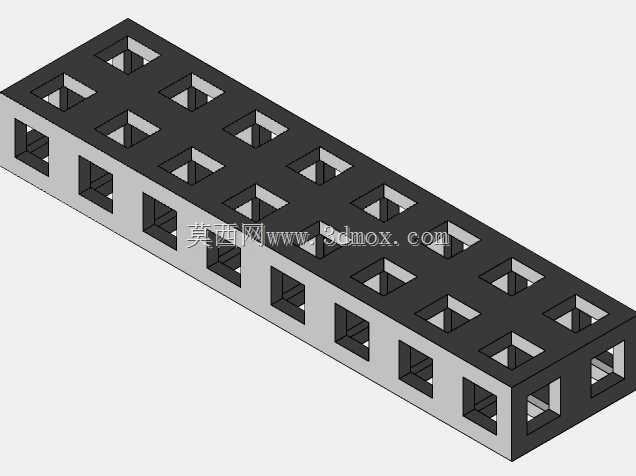

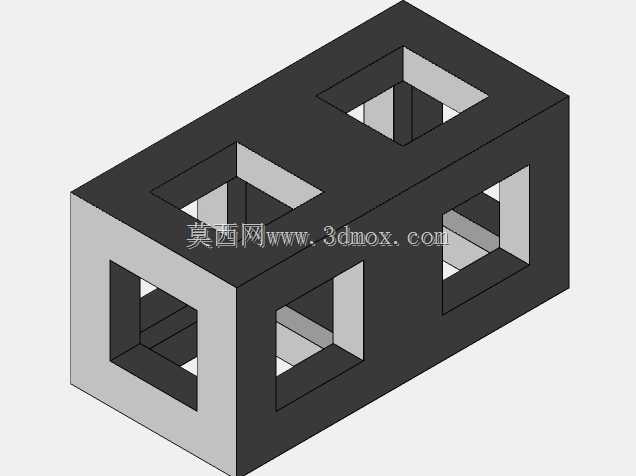

　　这套齿轮测试装置针对28:1传动比的齿轮组做检测适配，在齿轮加工完成后的精度核验、小负载跑合测试场景中使用，可直接架设在车间质检工位的标准工作台面上，不需要额外做地基固定，整体安装边界控制在常规质检设备的预留空间范围内，底座的安装孔位匹配通用T型槽工作台的槽距，装夹时不需要额外制作过渡转接板。从结构设计逻辑来看，装置采用分体式框架布局，主体承载腔体为箱式焊接结构，侧壁预留的三个定位销孔用于固定待测齿轮组的输入输出轴支座，孔位同轴度公差控制在0.02mm以内，避免装夹后出现轴系偏载导致的测试数据偏差。侧边的格栅式结构是走线与散热通道，测试时接入的转速传感器、扭矩采集线可从格栅间隙直接引出到外部采集设备，不需要在箱体上额外开设穿线孔，

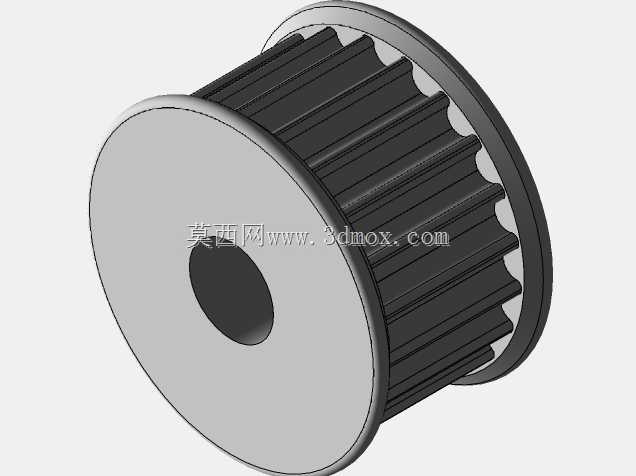

　　同时格栅的镂空结构能让齿轮跑合过程中产生的热量快速散出，连续4小时满负载测试时箱体内温度不会超过60摄氏度，不需要额外加装风冷组件。装置的输入轴端预留了标准联轴器接口，可直接对接伺服电机或者手摇输入模块，适配不同测试场景的动力输入需求，输出轴端的法兰接口可匹配磁粉制动器或者扭矩传感器，能完成传动效率测试、回程间隙检测、负载跑合等多项检测工序。箱体内部的加强筋布局做了拓扑优化，在保证整体刚性的前提下尽可能压缩了非必要的结构重量，单人即可完成装置的移位与装夹，不需要借助起重设备。底座上的三个圆柱形凸台是定位基准面，安装时先将凸台与工作台面贴合，再锁紧安装螺栓，能保证整个装置的水平度误差控制在0.01mm/m以内，

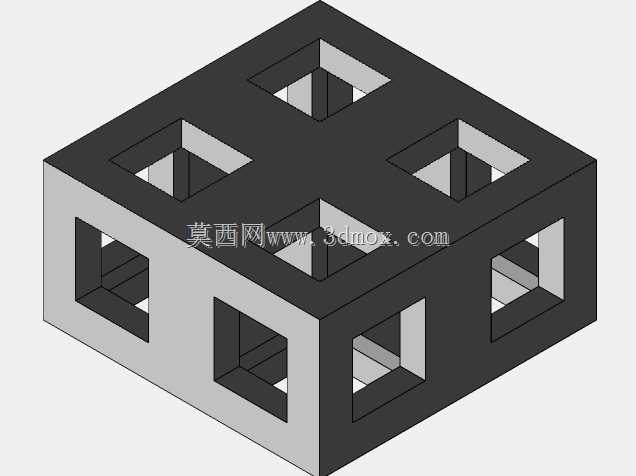

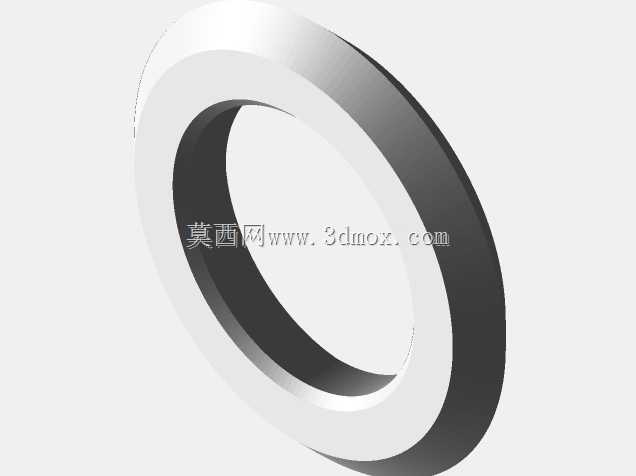

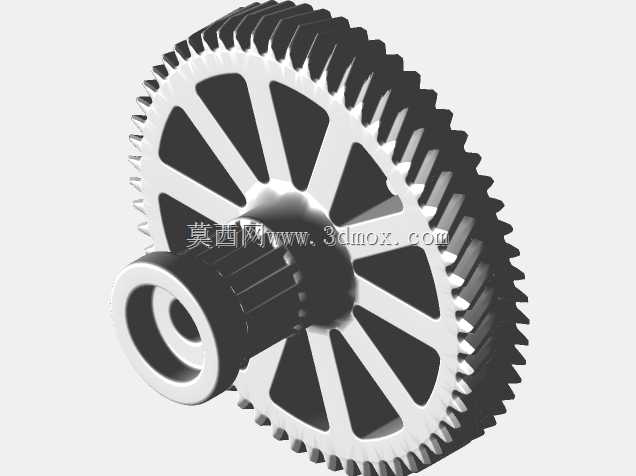

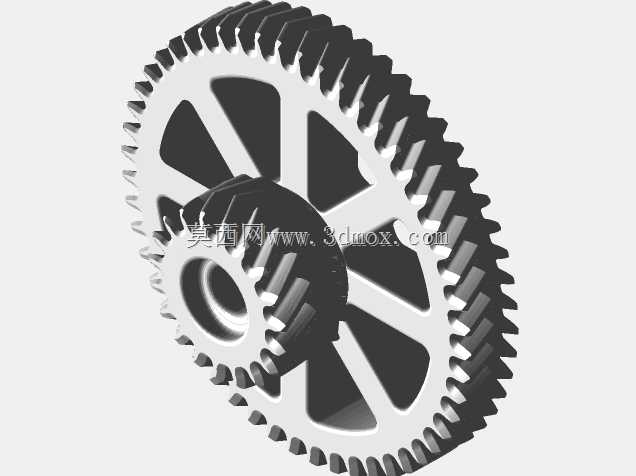

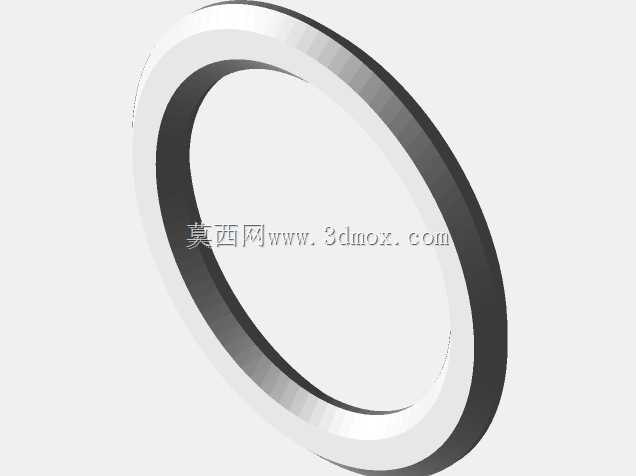

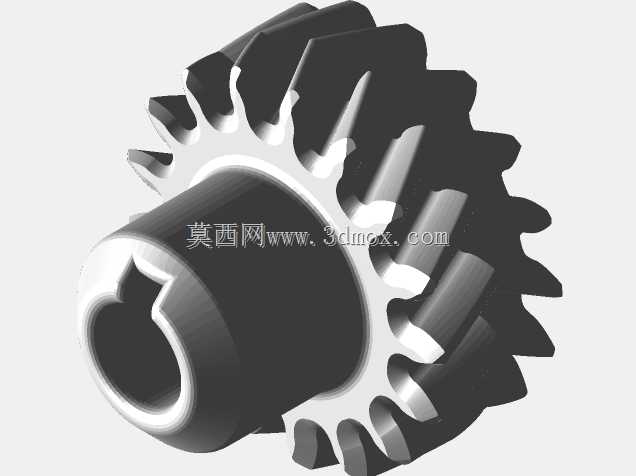

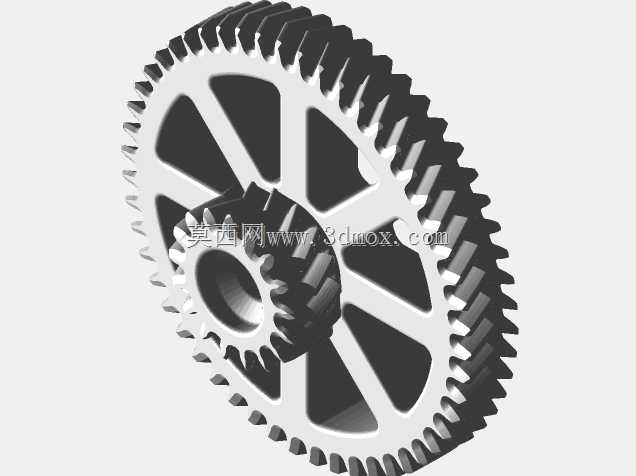

　　避免因为安装倾斜导致齿轮啮合侧隙的测量误差。在实际产线应用中，这类小传动比齿轮测试装置多用于小型精密减速器、电动工具齿轮组的出厂检测，相比大型综合齿轮检测中心，这套装置结构紧凑、装夹速度快，适合批量零件的快速抽检，测试时不需要复杂的编程操作，质检人员经过简单培训即可完成装夹测试流程。装置的外露结构做了倒角处理，没有尖锐棱角，避免操作人员装夹工件时被划伤，所有连接螺栓都采用内六角圆柱头螺钉，沉头安装后螺栓头不突出结构表面，不会干涉工件的装拆操作。齿轮安装腔的开口尺寸适配最大外径120mm的齿轮组安装，28:1传动比的各级齿轮轴跨距都在腔体内预留了足够的安装空间，更换不同齿数的齿轮组时只需要调整轴支座的垫片厚度即可，不需要重新加工箱体结构，具备一定的通用性。
