FRC赛事电子组件可堆叠转接安装板

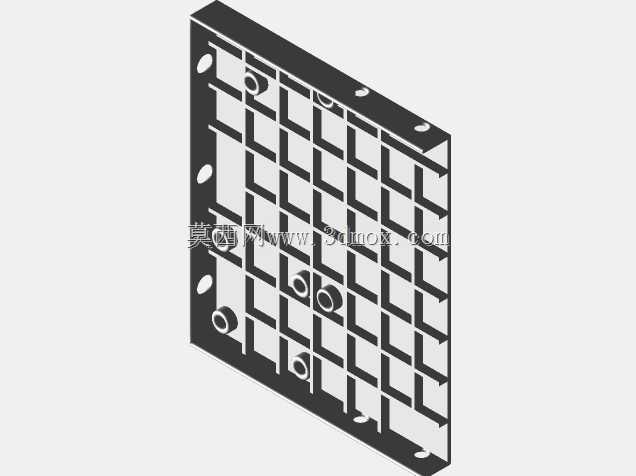

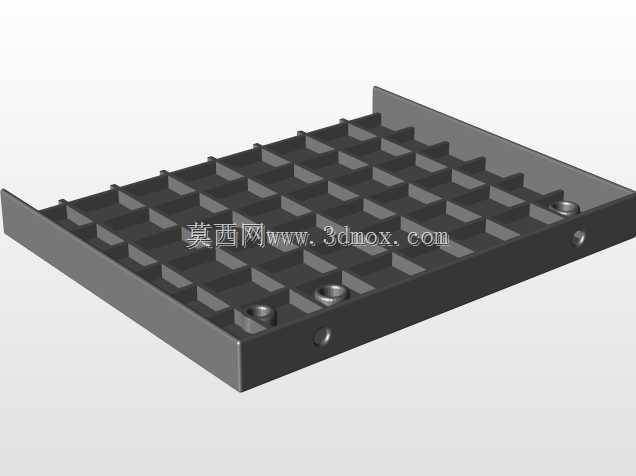

　　在青少年机器人竞赛的电控系统搭建场景中，这类格构式安装板是承载电子调速器、信号转接模块的核心结构件，主要用于FRC赛事机器人的电控舱内部件排布，解决多台talon srx电调堆叠安装时的走线混乱、固定不牢、散热不足等实际工程问题。从结构设计逻辑来看，整体采用薄板镂空的格构构型，并非出于减重的单一考量，更多是兼顾安装灵活性与结构刚性的平衡：板体边缘预留的带沉头安装孔，可直接与机器人铝型材框架的标准槽位配合，不需要额外制作转接支架，沉头设计能保证安装后螺栓头不突出板体表面，避免与上层堆叠的部件产生干涉。板面上规则排布的网格镂空，一方面可以让电调工作时产生的热量通过镂空区域形成空气对流，降低密闭电控舱内的积热风险，

　　另一方面网格的交叉筋位刚好可以作为扎带固定点，不管是沿横向还是纵向布置信号线、动力线，都能找到合适的穿束位置，不需要额外在板上打孔走线。板体上凸起的圆柱定位柱，是针对talon srx电调的安装孔位专门匹配的，安装时不需要反复测量孔距对位，直接将电调的安装孔对准定位柱放置即可，配合热熔胶或者微型螺丝就能完成固定，单块板可以同时固定多台电调，多块板之间还能通过定位柱的对位实现层叠安装，层与层之间预留的间隙刚好可以容纳线材的转弯半径，不会出现线材被挤压破皮的隐患。从安装边界来看，板体的整体厚度控制在常规3D打印工艺的易成型区间，边缘的安装孔中心距匹配FRC赛事常用的1英寸铝型材孔距标准，不管是安装在电控舱的侧壁还是水平层架上，

　　都不需要对现有框架做二次加工。格构的筋条宽度经过反复验证，既不会因为筋条过窄导致安装电调后出现板体翘曲，也不会因为筋条过宽占用过多的安装空间、遮挡电调的散热面。实际使用时，这类安装板可以根据电控舱的实际空间灵活选择单块平铺或者多块堆叠的安装方式，当机器人电控部件较多、舱内空间紧张时，采用两层堆叠的安装方式可以节省近一半的平面安装面积，层间的空隙还可以用来布置分线板、保险模块等小型电子部件，让整个电控舱的布线更加规整，后期排查线路故障时也能快速定位对应模块，不需要拆除大量扎带翻找线材。板体边角做了小圆弧过渡处理，避免安装维护时尖锐的边角割伤线材绝缘层或者操作人员的手部，所有安装孔的位置都避开了板体的应力集中区域，即使在机器人运行产生持续振动的工况下，也不会出现孔位开裂、板体断裂的问题。
