多足自适应管道内部巡检作业机器人结构

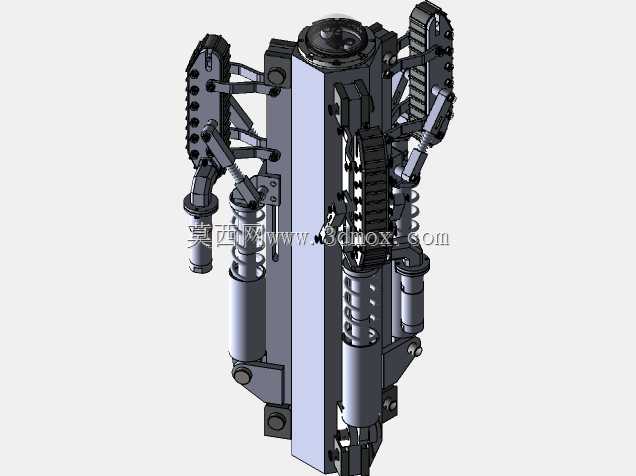

　　这款管道作业机器人的结构设计，核心瞄准市政给排水、油气输送、工业工艺管线的内部检测与运维场景，针对常规轮式管道设备在变径管、焊缝凸起、管壁积垢段易卡滞、附着力不足的痛点做了针对性结构优化。整机采用中心主舱体加周向多组弹性支撑行走臂的布局，中心舱为核心承载段，内部可预留视觉检测模块、壁厚探伤传感器、信号传输单元的安装空间，舱体做等径圆柱设计，轴向长度控制在适配3倍公称管径的弯管通过边界，避免过弯时出现结构干涉。周向均匀布置的多组行走臂采用铰接加弹簧预紧的结构形式，每一组行走臂末端设置带防滑纹路的行走轮，配合臂架与主舱之间的压缩弹簧提供持续的径向抵紧力，可在一定管径变化范围内自动调整臂架张开角度，始终保持行走轮与管壁的有效接触，

　　既可以在垂直管道内提供足够的爬升摩擦力，也能在水平管道内抵消自身重量带来的偏心，保证整机沿管道轴线稳定行进。部分行走臂集成了独立的驱动传动结构，动力从主舱内的驱动单元通过连杆或同步带传递至行走轮，多组驱动轮的差速控制可辅助设备顺利通过90度弯管、三通岔口等复杂管段，相比单轮驱动的结构脱困能力更强。设计阶段针对管壁常见的锈蚀、结垢、少量积液工况做了行走轮的型面优化，轮面采用圆弧过渡轮廓，避免在凸起障碍处出现应力集中卡滞，臂架的铰接点设置了限位结构，防止弹簧过弹导致臂架张开角度超出设计范围，同时也能在设备进出管道时避免臂架受外力反向弯折损坏。整机的径向最大收缩尺寸可适配更小口径的管道入口，

　　张开后的最大抵紧半径覆盖常规工业管道的主流管径区间，所有外露结构件均做圆角处理，避免行进过程中刮伤管道内壁防腐层，主舱体的连接部位预留密封结构安装位，可满足带压管道、潮湿工况下的防护需求。从结构建模的细节来看，各铰接点的销轴、弹簧安装位、驱动组件的装配间隙都做了合理公差预留，行走臂的摆动角度经过运动仿真验证，过弯时各部件不会出现运动干涉，弹簧的预紧力参数经过匹配计算，既不会因为压力过大导致行走阻力超标，也不会因为压力不足出现打滑、侧倾问题，可直接作为同类管道巡检设备的结构设计参考，也可用于虚拟仿真、教学演示场景的模型搭建。
