管内巡检作业机器人结构设计

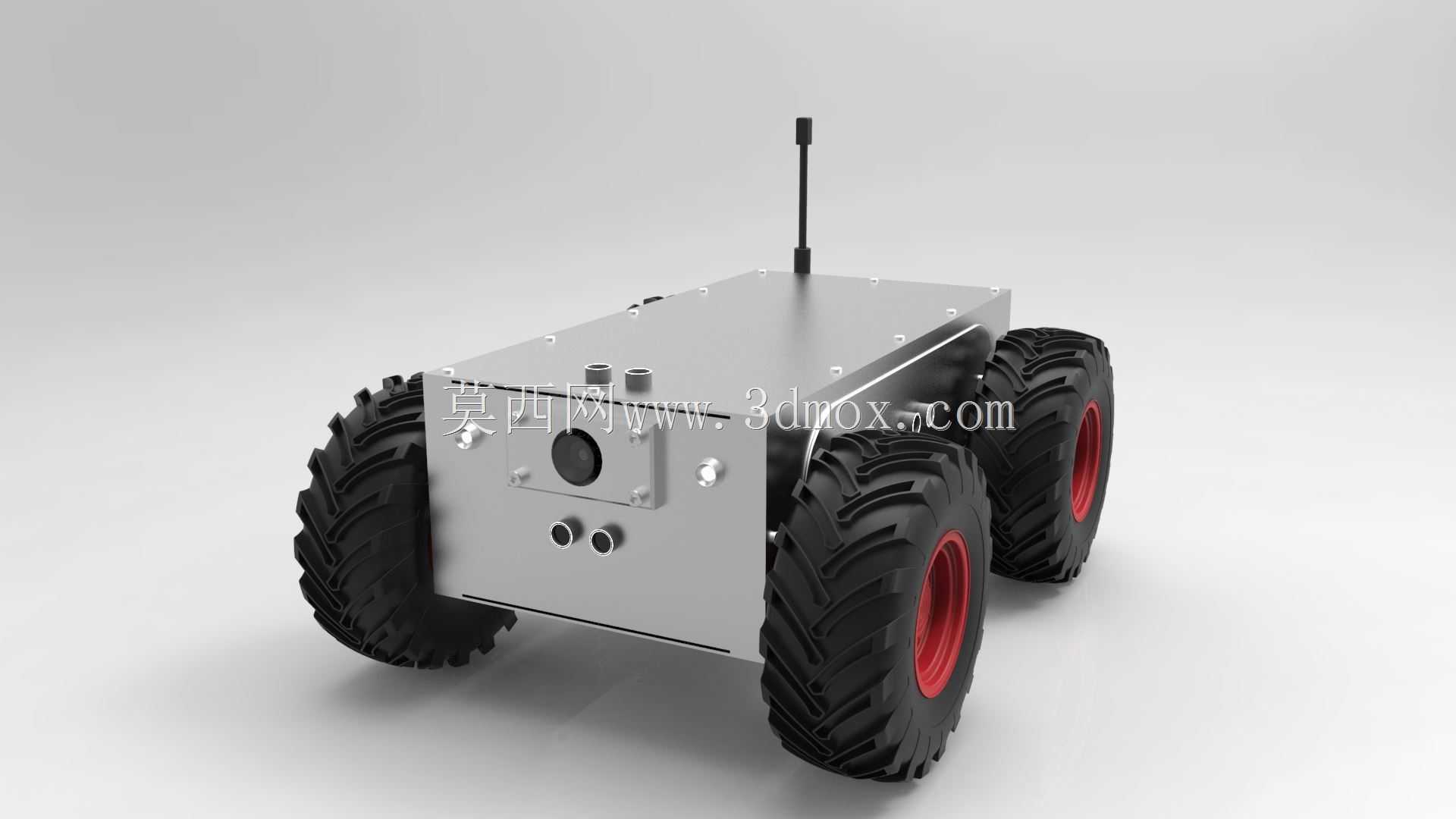

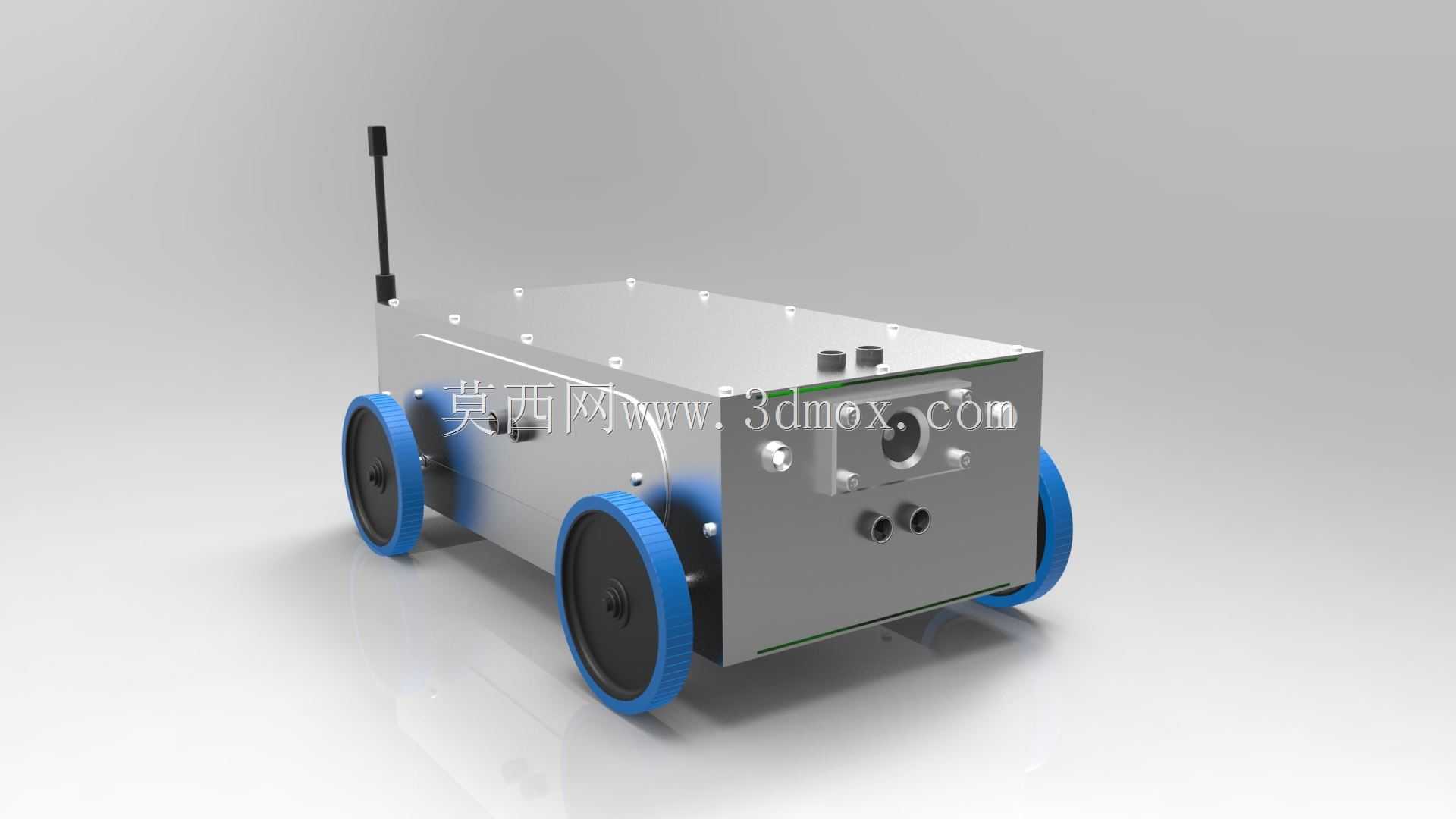

　　这款管内作业设备的设计初衷，是解决狭长封闭金属管道内部人工无法抵达区域的缺陷排查需求，常见应用场景覆盖市政给排水管网、油气输送管线、工业厂区工艺管道的定期巡检作业，可替代人工完成管内壁腐蚀、焊缝开裂、淤积堵塞等问题的前期探查，避免传统开挖排查带来的施工成本与工期损耗。从结构布局来看，设备整体采用短圆柱式舱体设计，核心检测模块集成在舱体前端平面，预留了视觉检测模块、壁厚检测传感器的安装位，可根据不同检测需求快速更换对应检测单元，舱体两侧对称布置弹性支撑行走轮组，轮组采用带预紧力的弹性臂结构，能够在一定管径范围内自适应贴紧管道内壁，保证设备在管内行进过程中不会出现卡滞、偏斜的问题，同时弹性结构可抵消管道内壁局部凸起、

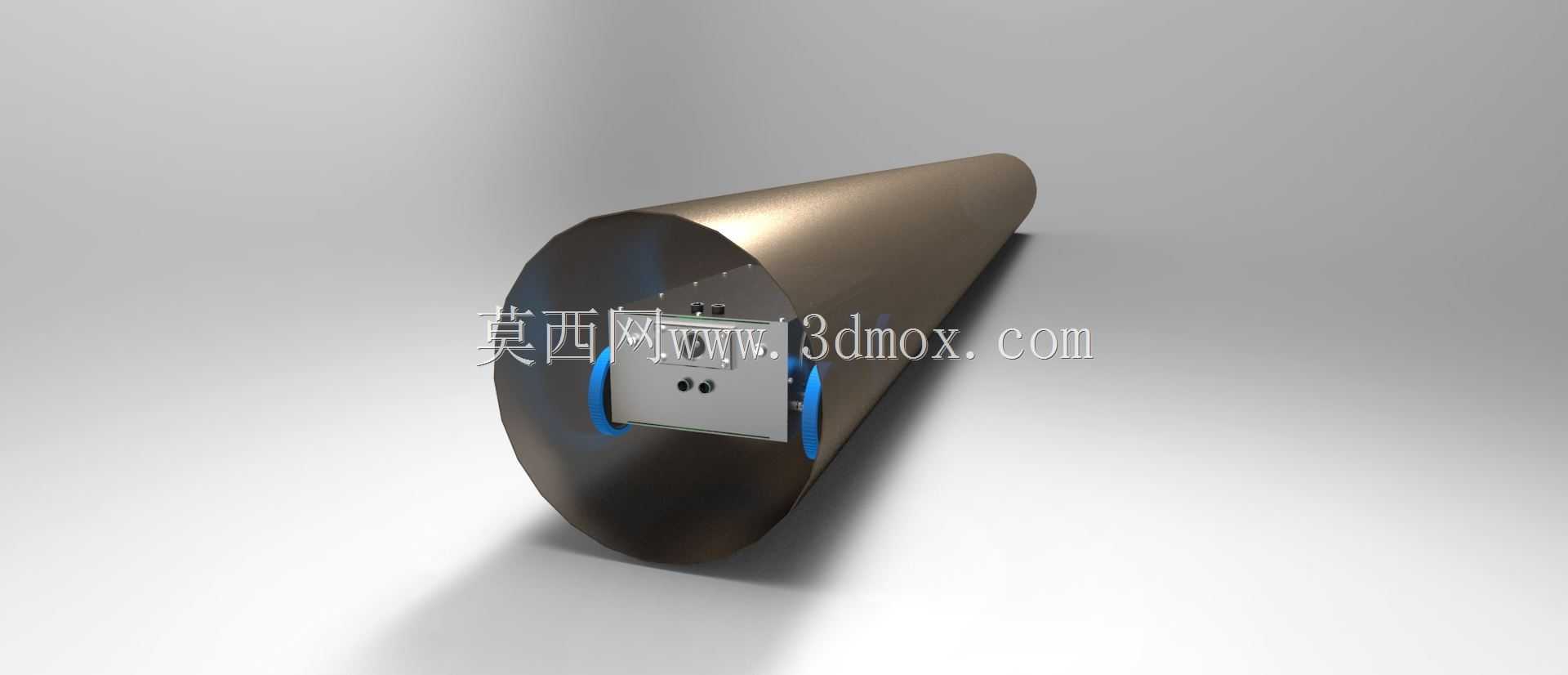

　　焊缝余高带来的行进阻力，适配存在一定变形量的在役老旧管道检测作业。设计过程中重点考量了管内空间的边界约束，设备整体外径控制在适配6s规格管道的尺寸区间，长度与管径的比例经过反复校核，保证在管道弯头、变径位置能够顺利通过，不会出现转弯卡阻的情况；舱体外壳采用一体化铣削成型结构，接缝处做密封处理，可满足带少量冷凝水、粉尘的管内环境作业要求，行走轮采用耐磨聚氨酯材质，既保证与金属管壁的足够摩擦力，又不会对管道内壁涂层造成额外划伤。设备的动力模块集成在舱体内部，采用后置驱动布局，重心沿管道轴线方向居中布置，避免在倾斜管段行进时出现倾覆问题，舱体尾部预留了线缆牵引接口，可搭配有线传输模块实现检测画面的实时回传，

　　也可根据需求搭载内置电池模块实现短距离无缆作业。在结构细节处理上，前端检测面做了倒角过渡处理，避免在管道内遇到错位接口时出现顶撞卡滞，两侧行走轮的支撑臂采用扭簧预紧结构，预紧力经过多轮仿真验证，既能够提供足够的行走附着力，又不会因为正压力过大导致行进阻力超标，同时轮组的安装位置避开了检测模块的视场范围，不会对检测画面造成遮挡。整套结构的建模过程严格按照在役管道的实际工况做干涉校验，所有运动部件的活动范围都做了行程限位，保证设备在管内复杂工况下的运行可靠性，可直接作为管内检测设备开发的结构参考，也可用于相关专业的教学演示结构案例。
