Schrader喷嘴配套开关阀结构设计

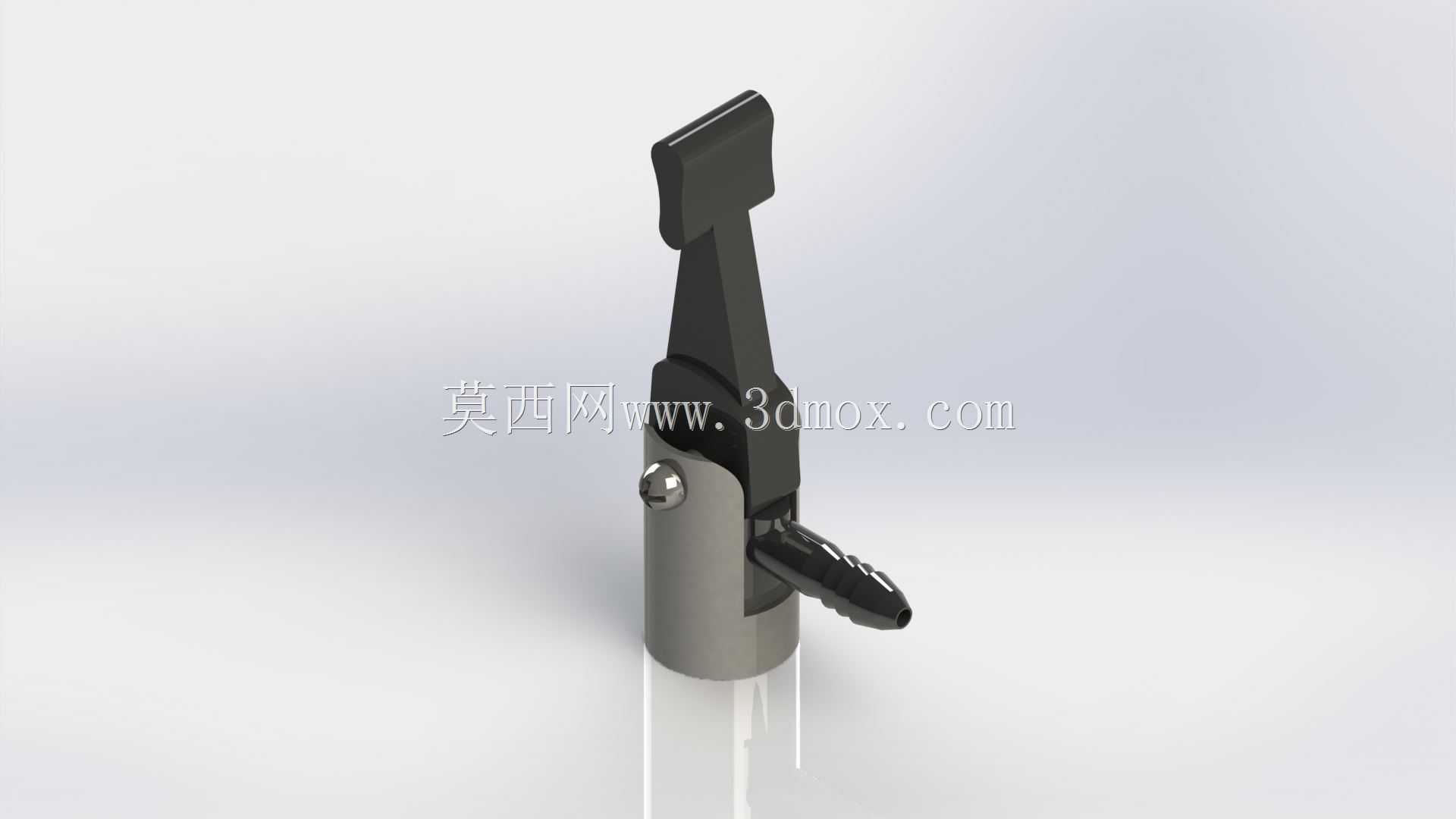

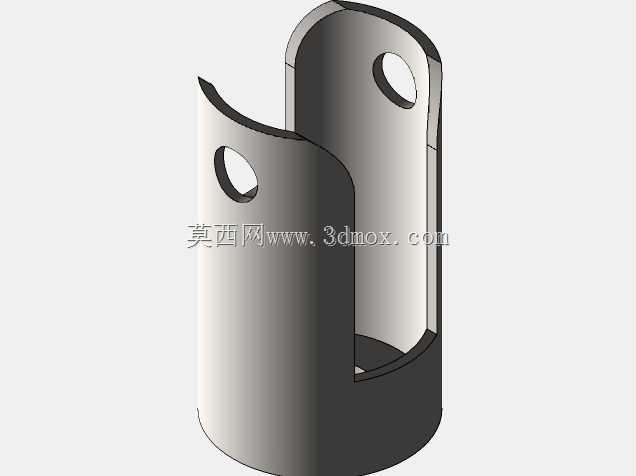

　　这款开关阀附件是专门适配Schrader标准喷嘴头的气路控制部件，在低压气动喷射、小型流体通断控制场景中应用广泛，常见于小型喷涂设备、胎压检测校准装置、实验室微量气路调节单元、小型气动工具的末端控制段，用来实现气路或者低压流体通路的快速通断操作。从结构设计来看，整体采用扳杆式手动操作结构，操作端的扳杆做了加宽的按压接触面，表面做了防滑的平面处理，操作人员佩戴常规劳保手套也能轻松完成扳动操作，扳动行程控制在35度以内，单指即可完成启闭动作，适合需要频繁快速通断的作业场景。阀体下部的圆柱段是标准的Schrader接口适配段，外径尺寸匹配常规Schrader喷嘴的安装内孔，安装时直接插入喷嘴基座即可完成定位，

　　侧面的侧出接口做了竹节式倒刺结构，能够直接插接内径匹配的气动软管，不需要额外加装快插接头，减少了管路连接的泄漏点。铰接位置采用销轴加铆压的固定结构，销轴端部做了圆弧铆头处理，既保证扳杆转动时没有多余的旷量，又不会因为长期扳动出现销轴脱出的问题，铰接位置的密封采用内置的丁腈橡胶密封圈，在0.8MPa的常规气动工作压力下不会出现泄漏。设计过程中特意将扳杆的操作力控制在15N到20N之间，既不会因为操作力过小出现误碰开启的情况，也不会因为操作力过大导致长时间操作出现手部疲劳，扳杆的极限位置做了硬限位结构，开启和关闭位置都有明确的到位触感，操作人员不需要目视观察就能判断阀门的启闭状态。安装边界上，阀体整体的最大外径不超过16mm，

　　扳杆开启状态下的总高度不超过52mm，侧出接口的中心距离阀体底部安装面的高度为12mm，在密集排布的气路组中安装时，相邻阀体的中心距只要控制在20mm以上就不会出现操作干涉。阀体主体采用铝合金材质做阳极氧化处理，扳杆部分采用POM材质注塑成型，兼顾了结构强度和操作的轻量化，长期在有少量油污、粉尘的车间环境下使用也不会出现锈蚀或者卡滞的问题，内部的流道做了平滑过渡处理，没有直角突变结构，气体通过时的压力损失控制在5%以内，不会因为阀门的存在影响末端喷嘴的喷射压力。
