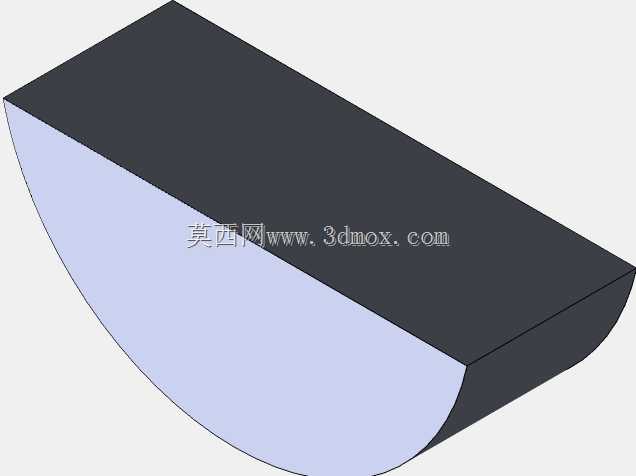

DIN6888标准A型切向键结构设计

　　在重载传动的轴毂联接场景中，切向键是传递大扭矩的核心联接零件，这类零件常见于矿山破碎设备、大型起重机械、重型减速器的输入输出轴装配环节，相比普通平键，其承载能力更强，能承受冲击性、交变的重载载荷，避免轴与轮毂之间出现相对周向窜动。本次设计的A型切向键严格遵循DIN6888标准的尺寸规范，整体采用楔式结构设计，单个键的工作面为两个相互平行的平面，装配时成对使用，两个键沿轴的圆周方向呈120度至135度分布，楔紧后键的上下两个工作面分别与轴上键槽底面、轮毂键槽底面紧密贴合，依靠工作面的挤压力传递扭矩，可实现双向扭矩的稳定传递。从设计思路来看，首先要匹配对应轴径的键槽尺寸边界，键的斜面斜度严格控制在1:100，保证装配时楔紧力均匀分布，

　　不会出现局部应力集中导致的键体压溃或键槽变形；键的圆弧面与轴表面的贴合度需要在建模时做公差匹配，圆弧半径与对应安装轴的半径保持一致，避免装配后出现线接触导致的接触应力过大。外形尺寸方面，键的工作长度需要根据轮毂宽度确定，两端的倒角尺寸符合标准要求，避免装配时刮伤键槽边缘，安装时需要从轮毂端面打入，打入深度要保证键的两端分别与轴、轮毂的键槽端面留有合理的余量，方便后续拆卸维护。在实际应用中，这类切向键多用于直径大于100mm的重载轴系，比如大型带式输送机的驱动滚筒轴、球磨机的主轴联接部位，相比花键联接，其加工难度更低，装拆维护更方便，对中性要求略低于平键，但承载能力是同尺寸平键的2至3倍，非常适合低速重载、有冲击载荷的传动工况。

　　建模过程中需要重点关注键的工作面平面度、斜面斜度的准确性，以及圆弧面的轮廓度，这些形位公差直接影响装配后的接触面积，若接触面积不足，会导致局部压强过大，在交变载荷下容易出现键体剪切失效或者键槽压溃变形。同时要考虑键的安装工艺，打入方向要与斜面方向匹配，保证楔紧后键的两个工作面完全贴合，不会出现松动，对于需要正反转的传动场景，成对布置的两个键的位置要对称，保证正反转时都能均匀承载，避免单侧受力过大导致的失效。
