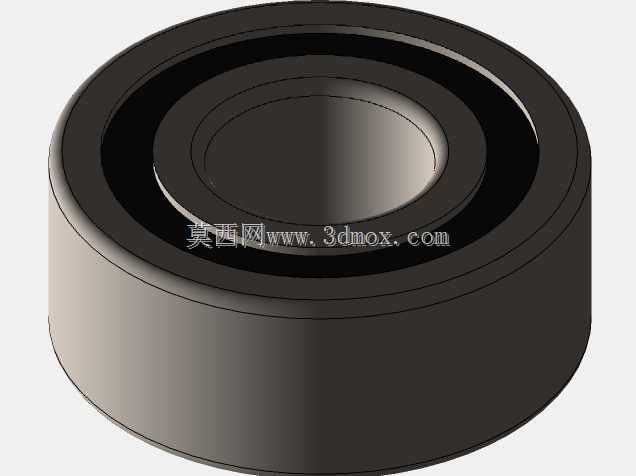

NATV系列支承滚轮滚针轴承结构设计

　　这类支承滚轮滚针轴承常被用在凸轮传动机构、导轨导向系统、输送线随行工装、冶金设备辊道以及自动化生产线的直线运动工位中，和普通深沟球轴承不同，它的外圈采用加厚壁设计，能直接在淬硬导轨面或者凸轮轮廓上滚动，不需要额外加装衬套，能承受比同内径普通轴承高30%以上的径向载荷，同时可耐受一定的冲击载荷，在频繁启停、往复摆动的工况下也能保持稳定的回转精度。从结构设计逻辑来看，这类轴承的滚道与滚动体的匹配经过了反复校核，滚针采用密排布置，保持架的兜孔间隙控制在合理范围，既避免滚针在高速往复运动中发生卡滞，又能减少滚动体之间的摩擦磨损，外圈的外圆面设计为微弧形轮廓，能抵消安装时的少量同轴度误差，避免滚轮在导轨上运行时出现边缘应力集中导致的早期点蚀。

　　安装边界方面，这类轴承的内圈与轴的配合多选用k6公差，外圈与安装座孔的配合根据工况可选H7或者JS7，轴向定位通常采用轴用挡圈或者端盖压紧，不需要额外设计复杂的密封结构，部分工况下可自带双唇密封圈，能阻挡粉尘、切削液进入滚道内部，延长维护周期。在实际设备选型中，要注意核算滚轮的接触应力，当运行线速度超过2m/s时，需要校核保持架的动平衡，避免高速下出现振动异响，对于重载冲击工况，可选用满装滚针的结构版本，牺牲部分极限转速换取更高的承载能力。建模过程中需要严格控制滚道的曲率半径与滚针直径的匹配比例，通常滚道曲率半径取滚针直径的1.02-1.04倍，既能保证接触应力分布均匀，又不会因为间隙过大导致回转精度下降，外圈的壁厚要经过强度校核，

　　确保在最大额定载荷下外圈的变形量不超过滚道直径的千分之一，避免滚动体受力不均出现局部过载。这类轴承在物流分拣线的导向轮、工程机械的张紧轮、机床的凸轮随动机构中都有广泛应用，设计时还要考虑润滑通道的布置，部分型号可在外圈或者内圈上设计注油孔，方便设备运行过程中定期补充润滑脂，不需要拆解整个机构就能完成维护，大幅降低设备的停机维护时间。
